Σχεδιασμένο για συστήματα εναλλασσόμενου ρεύματος 50–60 Hz με ονομαστική τάση λειτουργίας έως 660 V, το ντουλάπι διακόπτη τύπου συρταριού χαμηλής τάσης μπορεί να διαμορφωθεί για διανομή ισχύος, έλεγχο κινητήρα και αντιστάθμιση συντελεστή ισχύος. Είναι κατάλληλο για βιομηχανικές εγκαταστάσεις, εγκαταστάσεις παραγωγής ενέργειας, πετροχημικά έργα, υποδομές μεταφορών, εμπορικά κτίρια, και άλλα ηλεκτρικά συστήματα χαμηλής τάσης.
Σε ένα συμβατικό σταθερό ερμάριο διανομής, τα ηλεκτρικά κυκλώματα εξαρτώνται σχετικά από το συνολικό ερμάριο διευθέτηση. Όταν μια εγκατάσταση περιέχει πολλά ανεξάρτητα φορτία, αυτό μπορεί να κάνει τη διαχείριση του κυκλώματος και το μέλλον τροποποίηση πιο περίπλοκη.
Μια διαμόρφωση τύπου συρταριού χωρίζει τις ηλεκτρικές λειτουργίες σε μεμονωμένες μονάδες. Κάθε συρτάρι μπορεί να αντιστοιχεί σε ένα συγκεκριμένος τροφοδότης, κινητήρας ή ηλεκτρικό φορτίο, επιτρέποντας στο συνολικό ερμάριο να οργανωθεί σύμφωνα με την πραγματική δομή διανομής.
Για εργοστάσια και μεγάλες εγκαταστάσεις, αυτό σημαίνει ότι ο εξοπλισμός διανομής μπορεί να σχεδιαστεί γύρω από το ηλεκτρικό φορτίο και όχι απλά γύρω από τις φυσικές διαστάσεις του ντουλαπιού.
Η δομή του συρταριού επιτρέπει την αντιστοίχιση διαφορετικών κυκλωμάτων σε ξεχωριστές λειτουργικές μονάδες.
Για παράδειγμα, μια μονάδα παραγωγής μπορεί να έχει ανεξάρτητα κυκλώματα για κινητήρες μεταφοράς, αντλίες, ανεμιστήρες, βοηθητικά μηχανήματα, φωτισμός και γενική διανομή ρεύματος. Αυτά τα κυκλώματα μπορούν να τακτοποιηθούν ανάλογα με το άτομο τους ηλεκτρικές απαιτήσεις.
Αυτή η δομή βοηθά τους χειριστές να προσδιορίσουν τη σχέση μεταξύ κάθε κυκλώματος και του συνδεδεμένου εξοπλισμού του, η οποία είναι Ιδιαίτερα πολύτιμο σε μεγάλους ηλεκτρικούς χώρους που περιέχουν πολυάριθμους εξερχόμενους τροφοδότες.
Δεν έχει κάθε ηλεκτρικό φορτίο την ίδια απαίτηση ισχύος. Ένας μικρός βοηθητικός κινητήρας και ένας κινητήρας παραγωγής υψηλής ισχύος ενδέχεται να απαιτούν διαφορετικές ρυθμίσεις μεταγωγής και προστασίας.
Ο πίνακας διακόπτη τύπου συρταριού χαμηλής τάσης μπορεί επομένως να χρησιμοποιήσει μεγάλα και μικρά συρτάρια για διαφορετικά κυκλώματα απαιτήσεις. Η διαμόρφωση του συρταριού μπορεί να καθοριστεί σύμφωνα με τις ονομασίες κινητήρα, τη χωρητικότητα του τροφοδότη και τον αριθμό των κυκλωμάτων εντός του έργου.
Αυτό παρέχει στους ηλεκτρολόγους μηχανικούς μεγαλύτερη ελευθερία κατά την προετοιμασία της διάταξης του ντουλαπιού.
Για βιομηχανικές εγκαταστάσεις, ο έλεγχος κινητήρα μπορεί να αντιπροσωπεύει σημαντικό ποσοστό της ηλεκτρικής χαμηλής τάσης σύστημα.
Η διαμόρφωση MCC αποτελείται από μεγάλα και μικρά συρτάρια, με την κύρια συσκευή μεταγωγής κάθε κυκλώματος να χρησιμοποιεί ένα χυτευμένος διακόπτης κυκλώματος υψηλής χωρητικότητας ή περιστροφικός διακόπτης φορτίου με ασφάλεια.
Αυτή η διάταξη μπορεί να εφαρμοστεί σε κυκλώματα που εξυπηρετούν αντλίες, συμπιεστές, ανεμιστήρες, μεταφορείς, μηχανήματα παραγωγής και άλλος μηχανοκίνητος εξοπλισμός.
Ο διαχωρισμός αυτών των κυκλωμάτων κινητήρα σε αποκλειστικές λειτουργικές μονάδες βοηθά επίσης στην απλοποίηση της ηλεκτρικής σχέσης μεταξύ μεμονωμένων κινητήρων και των αντίστοιχων τροφοδοτικών τους.
Το ερμάριο του Κέντρου Διανομής Ισχύος χρησιμοποιείται όπου η εισερχόμενη ηλεκτρική ισχύς πρέπει να διαιρεθεί μεταξύ πολλών κυκλώματα κατάντη.
Η διαμόρφωση του υπολογιστή μπορεί να φιλοξενήσει διακόπτες κυκλώματος σειράς Emax, MT, 3WN, AH και ME, ανάλογα με τον εγκεκριμένο ηλεκτρολογικός σχεδιασμός.
Η επιλογή θα πρέπει να λαμβάνει υπόψη το ονομαστικό ρεύμα, την ικανότητα βραχυκυκλώματος, τα χαρακτηριστικά του τροφοδότη, τον συντονισμό προστασίας, και τις απαιτήσεις του συνδεδεμένου εξοπλισμού.
Τα βιομηχανικά συστήματα βαρέως κινητήρα μπορούν να δημιουργήσουν σημαντική ζήτηση άεργου ισχύος. Για τέτοιες εγκαταστάσεις, συντελεστής ισχύος Η αντιστάθμιση μπορεί να αποτελεί μέρος του ηλεκτρικού σχεδιασμού χαμηλής τάσης.
Ο πίνακας αντιστάθμισης μπορεί να διαμορφωθεί για χειροκίνητη, αυτόματη ή απομακρυσμένη αντιστάθμιση συντελεστή ισχύος.
Η διαμόρφωσή του μπορεί να καθοριστεί σύμφωνα με τα χαρακτηριστικά φορτίου του πελάτη και την ηλεκτρική διαχείριση απαιτήσεις αντί να χρησιμοποιούν την ίδια ρύθμιση αποζημίωσης για κάθε έργο.
Ο εξοπλισμός μπορεί να προσαρμοστεί σε ηλεκτρικά συστήματα με διαφορετικές δομές φορτίου.
Τα εργοστάσια με πολλαπλές γραμμές παραγωγής μπορούν να χρησιμοποιούν ξεχωριστές συρταριέρες για κινητήρες, βοηθητικό εξοπλισμό και γενικά κυκλώματα ισχύος.
Οι αντλίες, οι συμπιεστές, οι ανεμιστήρες και ο άλλος εξοπλισμός διεργασιών μπορούν να τοποθετηθούν μέσω ειδικών κυκλωμάτων ελέγχου κινητήρα.
Οι μεγάλες εγκαταστάσεις παραγωγής μπορούν να χρησιμοποιούν κεντρική διανομή χαμηλής τάσης για πολλαπλό εξοπλισμό και κινητήρα υψηλής ισχύος τροφοδότες.
Οι σιδηροδρομικές εγκαταστάσεις, οι τερματικοί σταθμοί και η υποστηρικτική υποδομή μπορούν να χρησιμοποιήσουν το ερμάριο για διανομή ηλεκτρικής ενέργειας εξοπλισμού και βοηθητικά ηλεκτρικά συστήματα.
Τα εμπορικά και οικιστικά κτίρια μπορούν να οργανώσουν πολλαπλούς τροφοδότες χαμηλής τάσης σε μια κεντρική διανομή σύστημα.
Οι μονάδες παραγωγής ενέργειας και τα ενεργειακά έργα μπορούν να διαμορφώσουν τις λειτουργίες διανομής, ελέγχου κινητήρα και αντιστάθμισης σύμφωνα με τα βοηθητικά ηλεκτρικά τους φορτία.
| Είδος | Προσδιορισμός |
| Τύπος προϊόντος | Διακόπτης τύπου συρταριού χαμηλής τάσης |
| Ονομαστική τάση εργασίας | ≤660V |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| Κύριες Λειτουργίες | Κατανομή ισχύος / Έλεγχος κινητήρα / Αντιστάθμιση συντελεστή ισχύος |
| Διαμόρφωση Η/Υ | Αυτόματοι διακόπτες της σειράς Emax / MT / 3WN / AH / ME |
| Διαμόρφωση MCC | Μεγάλα και μικρά συρτάρια |
| MCC Main Switching | Υψηλής θραύσης MCCB / Περιστροφικός διακόπτης φορτίου με ασφάλεια |
| Αποζημίωση | Χειροκίνητο / Αυτόματο / Τηλεχειριστήριο |
| Τυπικό υψόμετρο | ≤2000μ |
| Θερμοκρασία περιβάλλοντος | -5°C έως +40°C |
| Μέση θερμοκρασία 24 ωρών | ≤+35°C |
| Μεταφορά & Αποθήκευση | -25°C έως +55°C |
| Βραχυπρόθεσμη θερμοκρασία | Έως +70°C για ≤24 ώρες |
| Εφαρμόσιμη Συχνότητα | AC 50–60 Hz |
Το τυπικό περιβάλλον λειτουργίας πρέπει να έχει θερμοκρασία περιβάλλοντος μεταξύ -5°C και +40°C, με μέση τιμή θερμοκρασία για 24 ώρες που δεν υπερβαίνει τους +35°C.
Σε μέγιστη θερμοκρασία περιβάλλοντος +40°C, η σχετική υγρασία δεν πρέπει να υπερβαίνει το 50%. Μπορεί να είναι αποδεκτή υψηλότερη υγρασία σε χαμηλότερες θερμοκρασίες, όπως έως και 90% στους +20°C. Θα πρέπει να ληφθούν υπόψη οι διακυμάνσεις της θερμοκρασίας λόγω της συμπύκνωσης μπορεί να συμβεί.
Το τυπικό υψόμετρο είναι ≤2000m.
Κατά τη μεταφορά και την αποθήκευση, ο εξοπλισμός μπορεί να αντέξει θερμοκρασίες από -25°C έως +55°C, με βραχυπρόθεσμη έκθεση έως +70°C για περίοδο που δεν υπερβαίνει τις 24 ώρες.
Οι ειδικές εφαρμογές, συμπεριλαμβανομένων των υπεράκτιων πλατφορμών γεώτρησης πετρελαίου και των πυρηνικών σταθμών, απαιτούν ξεχωριστές τεχνικές αξιολόγηση και συμφωνία μεταξύ του κατασκευαστή και του τελικού χρήστη.
Το Cas-space Rocket Launch Project είναι μια αναφορά μηχανικής για τον ηλεκτρικό εξοπλισμό Usune.
Η υποδομή εκτόξευσης πυραύλων περιέχει διάφορα υποστηρικτικά ηλεκτρικά φορτία, συμπεριλαμβανομένων συστημάτων εξοπλισμού, βοηθητικών εγκαταστάσεις και υπηρεσίες υποδομής. Τέτοιες εγκαταστάσεις απαιτούν καθαρή οργάνωση κυκλώματος και αξιόπιστη ηλεκτρική διανομή για την υποστήριξη διαφορετικών επιχειρησιακών περιοχών.
Ο εξοπλισμός Usune εφαρμόστηκε ως μέρος του ηλεκτρικού συστήματος του έργου, παρέχοντας πρακτική εμπειρία στην προμήθεια εξοπλισμός διανομής για εξειδικευμένη υποδομή.
Το έργο καταδεικνύει επίσης τη σημασία της προσαρμογής της διαμόρφωσης του ντουλαπιού στην πραγματική ηλεκτρική αρχιτεκτονική μιας εγκατάστασης αντί να βασίζεται σε μια ενιαία ρύθμιση.
Το σύστημα παραγωγής και διαχείρισης της Usune υποστηρίζεται από τα πρότυπα ISO 9001, ISO 14001 και ISO 45001.
Ο εξοπλισμός κατασκευάζεται σύμφωνα με τις ισχύουσες απαιτήσεις IEC και GB, συμπεριλαμβανομένων των GB 7251.1, JB/T 9961 και σχετικές διεθνείς απαιτήσεις για συγκροτήματα διακοπτών και ελέγχου χαμηλής τάσης.
Πριν από την αποστολή, το έτοιμο ντουλάπι υποβάλλεται σε εργοστασιακή επιθεώρηση και τακτική δοκιμή. Σχετικές εκθέσεις δοκιμών και Η τεχνική τεκμηρίωση μπορεί να παρασχεθεί σύμφωνα με τις απαιτήσεις του έργου.
Για τις ομάδες προμηθειών, το πιο σημαντικό βήμα είναι η επιβεβαίωση της ηλεκτρικής διαμόρφωσης πριν από την κατασκευή.
Ένας πίνακας διακοπτών τύπου συρταριού χαμηλής τάσης θα πρέπει να επιλέγεται σύμφωνα με την πραγματική λίστα φορτίων και όχι μόνο την ονομαστική τάση του ντουλαπιού.
Η Usune συνιστά να επιβεβαιώσετε:
| Πληροφορίες Πελάτη | Γιατί έχει σημασία |
| Τάση συστήματος | Καθορίζει τον βασικό ηλεκτρολογικό σχεδιασμό |
| Εισερχόμενο ρεύμα | Καθορίζει την εισερχόμενη χωρητικότητα |
| Αριθμός τροφοδοτών | Καθορίζει την ποσότητα του συρταριού |
| Ποσότητα κινητήρα | Καθορίζει τις απαιτήσεις MCC |
| Αξιολογήσεις κινητήρα | Καθορίζει την επιλογή συρταριού και εναλλαγής |
| Επίπεδο βραχυκυκλώματος | Καθορίζει τις απαιτήσεις προστασίας |
| Απαίτηση αποζημίωσης | Καθορίζει την ικανότητα αποζημίωσης |
| Περιβάλλον Εγκατάστασης | Επιβεβαιώνει τις συνθήκες λειτουργίας |
| Μονογραμμικό διάγραμμα | Υποστηρίζει την τελική διαμόρφωση του ντουλαπιού |
Η παροχή αυτών των λεπτομερειών κατά το στάδιο της προσφοράς επιτρέπει στο Usune να προετοιμάσει μια διαμόρφωση που ταιριάζει καλύτερα με αυτήν πραγματικό ηλεκτρικό σύστημα του πελάτη.
| N o. | Είδη | Μονάδα | Μονάδα διακόπτη διακοπής φορτίου | μονάδα συνδυασμού | Μονάδα διακόπτη κυκλώματος | |
| 1 | Ονομαστική τάση | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Ονομαστική συχνότητα | Hz | 50 | 50 | 50 | |
| 3 | Ονομαστικό ρεύμα | A | 630 | 125 (εξαρτάται από το ρεύμα της ασφάλειας) | 630 | |
| 4 | Ονομαστικό επίπεδο μόνωσης | 1 λεπτό Συχνότητα άντεξε πίεση | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Η ώθηση φωτισμού άντεξε την τάση | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος | kA/s | 25/4 | —— | 25/4 | |
| 6 | Ονομαστικό ρεύμα αντοχής κορυφής | kA | 63 | —— | 63 | |
| 7 | Ονομαστικό ρεύμα βραχυκυκλώματος | kA | 63 | Περιορίζεται από ασφάλεια HV | 63 | |
| 8 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | —— | Περιορίζεται από ασφάλεια HV | 25/25 | |
| 9 | Ονομαστικό ρεύμα μετάδοσης | A | —— | 1700/1400 | —— | |
| 10 | Ονομαστικό ρεύμα διακοπής ενεργού φορτίου | A | 630 | —— | —— | |
| 11 | Ονομαστικό ρεύμα διακοπής κλειστού βρόχου | A | 630 | —— | 630 | |
| 12 | Μηχανική ζωή | διακόπτης διακοπής φορτίου/CB | Φορές | 10000 | 10000 | 20000 |
| Διακόπτης απομόνωσης/γείωσης | 5000 | 5000 | 5000 | |||
| 13 | Αντοχή κυκλώματος | μΩ | ≤150 | —— | ≤150 | |
| 14 | Ονομαστική πίεση φόρτισης (πίεση μετρητή 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Ετήσιος σχετικός ρυθμός διαρροής αερίου | % | 0.05 | 0.05 | 0.05 | |
| 16 | βαθμός προστασίας IP | Υπουργικό συμβούλιο | IP4X | IP4X | IP4X | |
| Ντεπόζιτο | IP67 | IP67 | IP67 | |||

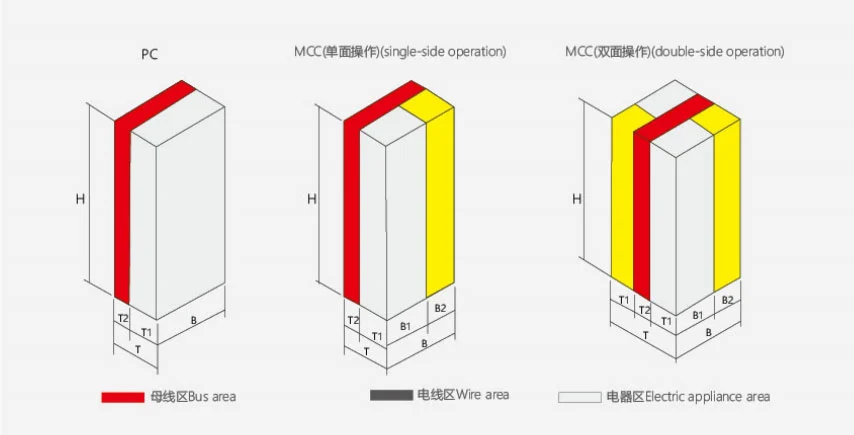

| Υψος | Πλάτος | Βάθος | Σημείωμα | ||||
| H | B | Β1 | Β2 | T | Τ1 | Τ2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Λειτουργία μονής πλευράς |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Λειτουργία διπλής όψης |
Το ντουλάπι συναρμολογείται στο εργοστάσιο χρησιμοποιώντας τυποποιημένες δομές ντουλαπιών και λειτουργικά εξαρτήματα.
Η διαδικασία παραγωγής καλύπτει επιθεώρηση εξαρτημάτων, δομική συναρμολόγηση, εγκατάσταση συρταριών, ηλεκτρική καλωδίωση, επιθεώρηση λειτουργικής μονάδας και δοκιμές ρουτίνας.
Αυτή η εργοστασιακή διαδικασία συναρμολόγησης επιτρέπει τον έλεγχο της τελικής διαμόρφωσης του ντουλαπιού σε σχέση με την εγκεκριμένη τεχνικές απαιτήσεις πριν από την αποστολή.
Ο εξοπλισμός έχει σχεδιαστεί για συστήματα AC με ονομαστική τάση λειτουργίας 660V και κάτω.
Η διάταξη συρταριών επιτρέπει μεμονωμένα ηλεκτρικά κυκλώματα να οργανωθούν ως ξεχωριστές λειτουργικές μονάδες, οι οποίες μπορούν διευκολύνουν τη διαχείριση και τη διαμόρφωση μεγάλων συστημάτων διανομής.
Ναί. Η διαμόρφωση MCC μπορεί να χρησιμοποιεί τόσο μεγάλα όσο και μικρά συρτάρια σύμφωνα με την χωρητικότητα του κινητήρα και τις απαιτήσεις του κυκλώματος.
Η διαμόρφωση υπολογιστή μπορεί να χρησιμοποιεί διακόπτες κυκλώματος σειράς Emax, MT, 3WN, AH και ME σύμφωνα με το εγκεκριμένο έργο σχεδιασμός.
Ναί. Το τμήμα MCC έχει σχεδιαστεί ειδικά για πολλαπλά κυκλώματα κινητήρα και μπορεί να διαμορφωθεί με διαφορετικό συρτάρι μεγέθη.
Ναί. Οι λειτουργίες χειροκίνητης, αυτόματης και απομακρυσμένης αντιστάθμισης μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις του έργου.
Η Usune λειτουργεί με συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 45001. Τα προϊόντα κατασκευάζονται σύμφωνα με ισχύοντα πρότυπα IEC και GB, με πιστοποίηση CE διαθέσιμη για τις ισχύουσες διαμορφώσεις.
Ναί. Η ποσότητα συρταριού, η διάταξη κυκλώματος, η επιλογή διακόπτη, η διαμόρφωση MCC και οι λειτουργίες αντιστάθμισης μπορούν να καθορίζεται σύμφωνα με τις ηλεκτρικές απαιτήσεις του πελάτη.
Οι πιο χρήσιμες πληροφορίες περιλαμβάνουν την τάση του συστήματος, το εισερχόμενο ρεύμα, τον αριθμό των τροφοδοτικών, την ποσότητα του κινητήρα και τις ονομασίες, επίπεδο βραχυκυκλώματος, απαιτήσεις αντιστάθμισης, περιβάλλον εγκατάστασης και το ηλεκτρικό διάγραμμα μιας γραμμής.
Η Usune παρέχει συσκευές διανομής χαμηλής τάσης για ηλεκτρικά συστήματα όπου πρέπει να οργανωθούν πολλαπλά κυκλώματα ισχύος μέσα σε ένα κεντρικό υπουργικό συμβούλιο.
Για πελάτες που προμηθεύονται ένα ντουλάπι διακόπτη τύπου συρταριού χαμηλής τάσης, η Usune μπορεί να αξιολογήσει το ηλεκτρικό φορτίο δομή, επιλέξτε κατάλληλες διαμορφώσεις συρταριών, συντεταγμένη επιλογή εξαρτημάτων, πλήρης εργοστασιακή συναρμολόγηση και δοκιμή και παροχή τεχνικής τεκμηρίωσης για την παράδοση του έργου.
