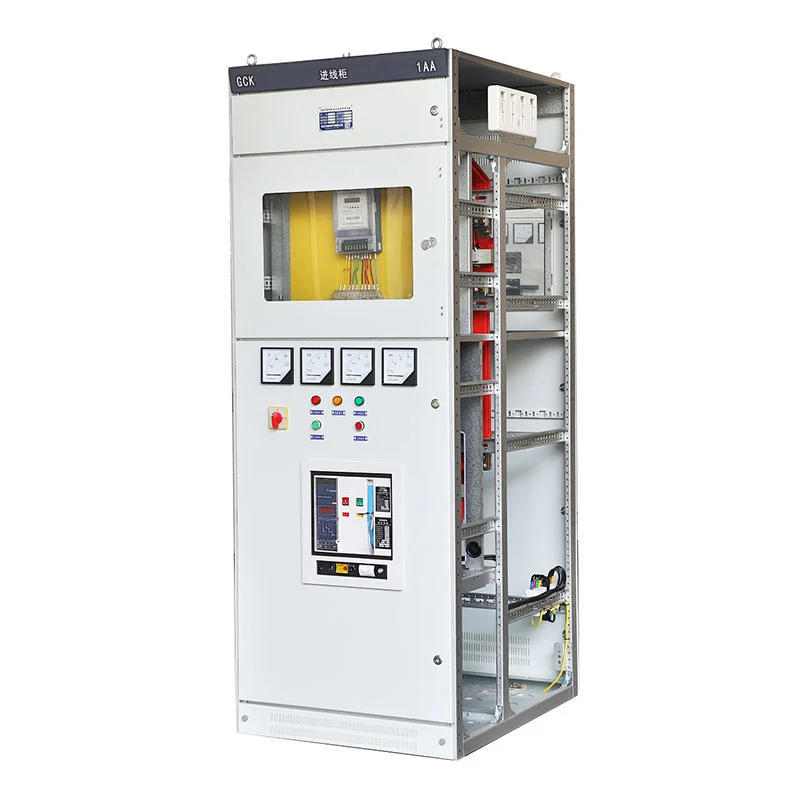

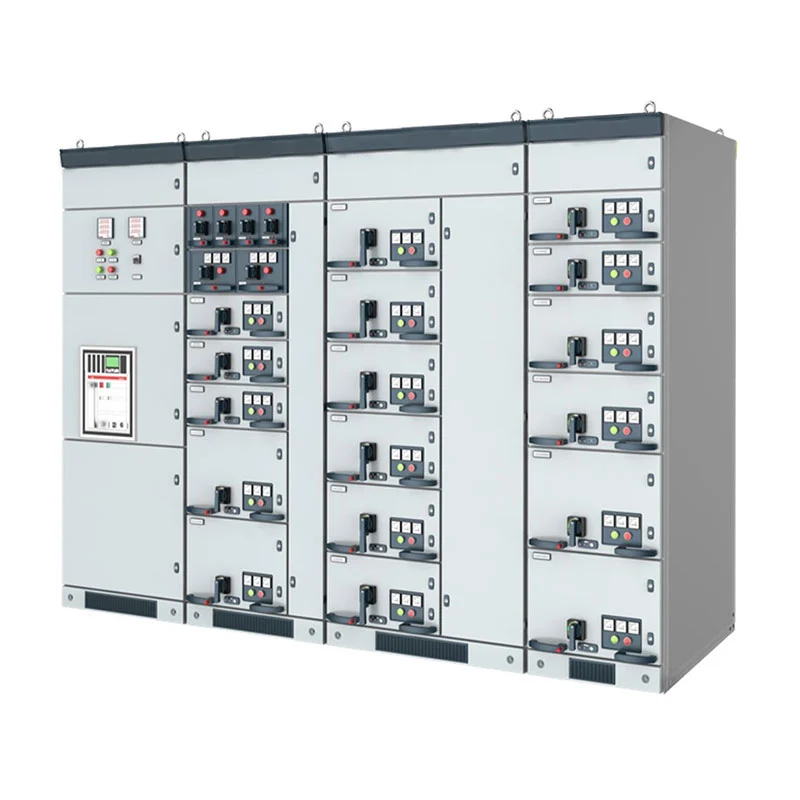

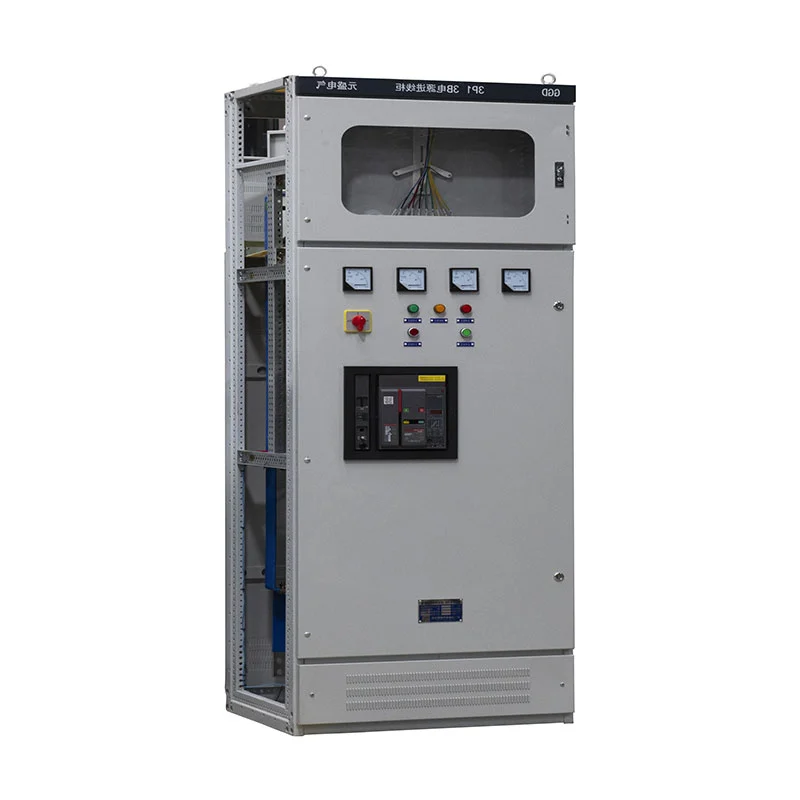

Αναπτύχθηκε από την Zhejiang Usune Electric Co., Ltd., ο πίνακας διανομής με δυνατότητα ανάληψης χαμηλής τάσης είναι κατάλληλος για AC Συστήματα 50Hz με ονομαστική τάση λειτουργίας έως 400V και ονομαστικό ρεύμα έως 3150A. Ο σχεδιασμός συνδυάζει χάλκινη ράβδο διανομής, ρυθμιζόμενοι διακόπτες κυκλώματος, οργανωμένη δευτερεύουσα καλωδίωση και αποκλειστικοί χώροι καλωδίων για υποστήριξη διαφορετικών σχεδιαγράμματα έργων. Η Usune κατασκευάζει και προμηθεύει λύσεις διακοπτών χαμηλής τάσης για σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, εργοστάσια, εγκαταστάσεις εξόρυξης, εμπορικά κτίρια και άλλα έργα διανομής ηλεκτρικής ενέργειας στην Κίνα και στις αγορές του εξωτερικού.
Τα διαφορετικά ηλεκτρικά φορτία απαιτούν διαφορετικές διατάξεις τροφοδοσίας. Το ντουλάπι μπορεί να διαμορφωθεί σύμφωνα με το διάγραμμα διανομής ισχύος, που επιτρέπει εισερχόμενα κυκλώματα, εξερχόμενα κυκλώματα, τροφοδότες κινητήρα και άεργο ισχύ κυκλώματα αντιστάθμισης που θα διευθετηθούν στο ίδιο σύστημα διανομής χαμηλής τάσης.
Για μεγαλύτερες απαιτήσεις διανομής, οι γενικοί διακόπτες κυκλώματος όπως οι σειρές Emax, MT, 3WN, AH και ME μπορούν να είναι επιλέγονται σύμφωνα με το σχεδιασμό του έργου. Η διαμόρφωση μπορεί επίσης να ενσωματώσει χυτευμένους διακόπτες κυκλώματος, φορτίο διακόπτες και άλλα ηλεκτρικά εξαρτήματα με βάση την απαιτούμενη ονομαστική ένταση ρεύματος και σχέδιο προστασίας.
Αυτή η προσέγγιση διαμόρφωσης επιτρέπει στον εξοπλισμό να προσαρμοστεί σε διαφορετικές αρχιτεκτονικές διανομής ισχύος βασίζονται σε μια σταθερή ηλεκτρική διάταξη.
Ο κύριος ζυγός και οι ζυγοί διακλάδωσης χρησιμοποιούν ηλεκτρολυτικό χαλκό για να παρέχουν μια σταθερή διαδρομή μεταφοράς ρεύματος μεταξύ των εισερχόμενων και εξερχόμενα κυκλώματα. Επιβραδυντική φλόγα μόνωση και θερμοσυστελλόμενα χιτώνια εφαρμόζονται στη σχετική ράβδο τμήματα για τη βελτίωση της προστασίας της μόνωσης και τη διατήρηση σαφούς αναγνώρισης φάσης.
Η διάταξη των ζυγών έχει σχεδιαστεί σύμφωνα με το ηλεκτρικό σχέδιο και τις απαιτήσεις ονομαστικού ρεύματος. Ευέλικτο Οι συνδέσεις ράβδων διαύλου μπορούν επίσης να παρέχονται στην εισερχόμενη σύνδεση μεταξύ της γέφυρας διαύλου και του κύριου κυκλώματος διακόπτη όπου απαιτείται από τη μελέτη του έργου.
Για τις ομάδες προμηθειών, αυτή η διαμόρφωση βοηθά στην απλοποίηση της αντιστοίχισης του πίνακα διανομής με τους μετασχηματιστές ανάντη, γέφυρες λεωφορείων και συστήματα τροφοδοσίας κατάντη.
Το πλαίσιο του ντουλαπιού και τα εσωτερικά χωρίσματα είναι κατασκευασμένα από χαλύβδινες πλάκες ψυχρής έλασης. Το τυπικό πιάτο το πάχος δεν είναι μικρότερο από 2 mm, παρέχοντας επαρκή μηχανική αντοχή για κανονική λειτουργία, επιθεώρηση και συντήρηση.
Η δομή του ντουλαπιού παρέχει ειδικούς χώρους για ηλεκτρικά εξαρτήματα, συνδέσεις καλωδίων και δευτερεύοντα έλεγχο καλωδίωση. Οι πόρτες, οι χειρολαβές, οι πινακίδες αναγνώρισης και οι εσωτερικές ετικέτες διατάσσονται σύμφωνα με τα ηλεκτρικά σχεδίαση για να διευκολύνει την αναγνώριση κυκλώματος κατά τη θέση σε λειτουργία και τη συντήρηση.
Ένας χάλκινος δίαυλος γείωσης PE κινείται κατά μήκος της κατεύθυνσης της διάταξης του ντουλαπιού. Τα εξαρτήματα που απαιτούν γείωση μπορεί να είναι συνδεδεμένο σε αυτόν τον αγωγό, με αποκλειστικούς ακροδέκτες γείωσης που παρέχονται για σύνδεση με την εξωτερική γείωση δίκτυο.
Το δευτερεύον κύκλωμα είναι διατεταγμένο σύμφωνα με τα σχέδια του έργου και τις απαιτήσεις ελέγχου. Έλεγχος χρήσεων καλωδίωσης εύκαμπτοι μονωμένοι χάλκινοι αγωγοί και είναι οργανωμένος σε δέσμες για να παρέχει μια καθαρή και συντηρήσιμη εσωτερική καλωδίωση διευθέτηση.
Τα κυκλώματα ελέγχου χρησιμοποιούν γενικά αγωγούς 1,5 mm², ενώ τα κυκλώματα εναλλασσόμενου ρεύματος χρησιμοποιούν αγωγούς 2,5 mm², με την επιφύλαξη τελικός μηχανικός σχεδιασμός. Χρησιμοποιούνται μπλοκ ακροδεκτών επιβραδυντικά φλόγας και σήματα αναγνώρισης αριθμών καλωδίων ή κυκλωμάτων παρέχονται για να αντιστοιχούν στα ηλεκτρολογικά σχέδια.
Για τα εισερχόμενα ερμάρια, μπορεί να ενσωματωθεί προστασία από την πτώση υπότασης στην προστασία του διακόπτη κυκλώματος διευθέτηση. Οι ενδεικτικές λυχνίες, οι διακόπτες ελέγχου και τα όργανα μέτρησης μπορούν επίσης να διαμορφωθούν σύμφωνα με το λειτουργία κάθε κυκλώματος.
Ο πίνακας διανομής με δυνατότητα ανάληψης χαμηλής τάσης μπορεί να διαμορφωθεί για πολλές κοινές ισχύς χαμηλής τάσης συναρτήσεις διανομής. Ένα εισερχόμενο ερμάριο λαμβάνει ισχύ από τον μετασχηματιστή ανάντη ή την πηγή ισχύος, ενώ Τα εξερχόμενα ντουλάπια διανέμουν ηλεκτρική ενέργεια σε φορτία κατάντη.
Τα κυκλώματα ελέγχου κινητήρα μπορούν να τακτοποιηθούν χρησιμοποιώντας μεγάλες και μικρές διαμορφώσεις συρταριών, με διακόπτες κυκλώματος ή με ασφάλεια περιστροφικοί διακόπτες φορτίου που επιλέγονται σύμφωνα με τα χαρακτηριστικά του κινητήρα. Τα ντουλάπια αντιστάθμισης πυκνωτών μπορούν ενσωματώνουν χειροκίνητο, αυτόματο ή εξ αποστάσεως εξοπλισμό αντιστάθμισης άεργου ισχύος.
Αυτή η αρθρωτή διάταξη επιτρέπει στην ίδια πλατφόρμα ντουλαπιού να υποστηρίζει διαφορετικές εργασίες διανομής ηλεκτρικής ενέργειας μέσα ένα έργο.
| Είδος | Προσδιορισμός |
| Τύπος προϊόντος | Πίνακας διανομής με δυνατότητα ανάληψης χαμηλής τάσης |
| Ονομαστική τάση εργασίας | 0,4 kV |
| Ονομαστική συχνότητα | 50Hz |
| Ονομαστικό ρεύμα | Έως 3150A |
| Πτυχίο Προστασίας | IP23 |
| Εγκατάσταση | Εσωτερικός |
| Υψόμετρο | ≤2000μ |
| Επίπεδο Ρύπανσης | Επίπεδο 3 |
| Θερμοκρασία περιβάλλοντος | -10°C έως +40°C |
| Ημερήσια Μέση Σχετική Υγρασία | ≤95% |
| Μηνιαία Μέση Σχετική Υγρασία | ≤90% |
| Σεισμική Ένταση | ≤Μέγεθος 8 |
| Υλικό κύριας μπάρας | Ηλεκτρολυτικό Χαλκό |
| Υλικό ντουλαπιού | Πλάκα από χάλυβα ψυχρής έλασης |
| Τυπικό χρώμα ντουλαπιού | Electric Grey, RAL7032 |
| Μοντέλο | Ονομαστική τάση (V) | Ονομαστικό ρεύμα (Α) | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (KA) | Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας (1s) (kA) | Ονομαστικό ρεύμα αντοχής κορυφής (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Κωδικός προϊόντος | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Ο εξοπλισμός προορίζεται για εσωτερική εγκατάσταση σε περιβάλλοντα χωρίς έντονους κραδασμούς, κρούσεις ή διαβρωτικά προϋποθέσεις. Η θερμοκρασία περιβάλλοντος πρέπει να παραμείνει μεταξύ -10°C και +40°C, με τη μέση θερμοκρασία εντός 24 ώρες που δεν υπερβαίνουν τους +35°C.
Το υψόμετρο εγκατάστασης περιορίζεται συνήθως στα 2000 m. Σε μέγιστη θερμοκρασία περιβάλλοντος +40°C, η σχετική η υγρασία δεν πρέπει να υπερβαίνει το 50%, ενώ υψηλότερη σχετική υγρασία μπορεί να επιτρέπεται σε χαμηλότερες θερμοκρασίες σύμφωνα με τις ισχύουσες περιβαλλοντικές συνθήκες.
Η κλίση εγκατάστασης δεν πρέπει να υπερβαίνει τις 5° από το κατακόρυφο επίπεδο. Εάν ο εξοπλισμός απαιτείται για ειδικές περιβάλλοντα ή συνθήκες λειτουργίας, η τελική διαμόρφωση μπορεί να προσδιοριστεί μέσω τεχνικής διαβούλευσης μεταξύ της Usune και του πελάτη.
Η ηλεκτρική ασφάλεια αντιμετωπίζεται τόσο μέσω της κατασκευής του ντουλαπιού όσο και της προστασίας του κυκλώματος. Μηχανικά και ηλεκτρολογικά Οι λειτουργίες αλληλασφάλισης ενσωματώνονται σύμφωνα με την επιλεγμένη διαμόρφωση για τη μείωση των σφαλμάτων λειτουργίας.
Το ερμάριο χρησιμοποιεί σαφώς προσδιορισμένες ετικέτες κυκλωμάτων και αριθμούς εξαρτημάτων, ενώ το σύστημα γείωσης παρέχει α αποκλειστικό χάλκινο δίαυλο PE για συνδέσεις γείωσης. Τα διαμερίσματα καλωδίων μπορούν να σχεδιαστούν με επαρκή χώρο για εγκατάσταση κεφαλών καλωδίων και μετασχηματιστή ρεύματος μηδενικής ακολουθίας όπου απαιτείται.
Οι μπροστινές και οι πίσω πόρτες έχουν σχεδιαστεί για σταθερό άνοιγμα και κλείσιμο, ενώ τα λειτουργικά εξαρτήματα είναι τοποθετημένα σε αποφύγετε παρεμβολές με τις πόρτες και τις χειρολαβές του ντουλαπιού.
Η Usune κατασκευάζει τον ηλεκτρικό εξοπλισμό χαμηλής τάσης σύμφωνα με τις ισχύουσες απαιτήσεις IEC και GB. Σχετικό τα πρότυπα περιλαμβάνουν GB/T 14048.2, GB 7251.12 και τις ισχύουσες απαιτήσεις IEC για συσκευές διανομής χαμηλής τάσης και συγκροτήματα μηχανημάτων ελέγχου.
Το σύστημα παραγωγής και διαχείρισης υποστηρίζεται από πιστοποιήσεις ISO 9001, ISO 14001 και ISO 45001. Το προϊόν μπορεί επίσης να παρέχεται με πιστοποίηση CE και σχετική τεκμηρίωση δοκιμής σύμφωνα με τις απαιτήσεις του έργου.
Αυτές οι πιστοποιήσεις και τα πρότυπα παρέχουν στις ομάδες προμηθειών μια τεκμηριωμένη βάση για την αξιολόγηση προμηθευτών, το έργο έγκριση και διεθνείς αγορές.
Ο ποιοτικός έλεγχος καλύπτει υλικά ντουλαπιών, χάλκινες ράβδους, ηλεκτρικά εξαρτήματα, δευτερεύουσες καλωδιώσεις και φινιρίσματα συναρμολόγησης. Τα εξαρτήματα επιλέγονται σύμφωνα με τα εγκεκριμένα σχέδια σχεδιασμού και τις τεχνικές προδιαγραφές.
Πριν από την παράδοση, ο συναρμολογημένος εξοπλισμός υποβάλλεται σε τακτική επιθεώρηση και δοκιμή. Καλωδίωση, αναγνώριση εξαρτημάτων, Οι συνδέσεις γείωσης, η δομή του ντουλαπιού και οι ηλεκτρικές λειτουργίες ελέγχονται με την τεκμηρίωση του έργου μειώστε τα προβλήματα εγκατάστασης και θέσης σε λειτουργία στο χώρο του πελάτη.
Η Usune διατηρεί επίσης αρχεία παραγωγής και επιθεωρήσεων για την υποστήριξη της επαλήθευσης ποιότητας και της ιχνηλασιμότητας του έργου.
Ο πίνακας διανομής με δυνατότητα ανάληψης χαμηλής τάσης έχει παραδοθεί για το Cas-space Rocket Launch Project, όπου απαιτείται αξιόπιστη διανομή ισχύος χαμηλής τάσης για τις εγκαταστάσεις του έργου και την ηλεκτρική υποστήριξη συστήματα.
Για έργα μηχανικής με πολλαπλά ηλεκτρικά φορτία και διαφορετικά κυκλώματα διανομής, το αρθρωτό ερμάριο Η διαμόρφωση επιτρέπει την οργάνωση της εισερχόμενης ισχύος, των κυκλωμάτων τροφοδοσίας και των βοηθητικών ηλεκτρικών λειτουργιών σύμφωνα με ο σχεδιασμός διανομής ηλεκτρικής ενέργειας του έργου.
Οι διαστάσεις του ντουλαπιού μπορούν να καθοριστούν σύμφωνα με τα εγκεκριμένα ηλεκτρικά σχέδια, την επιλογή εξαρτημάτων, το καλώδιο απαιτήσεις εισόδου και συνθήκες εγκατάστασης στο χώρο. Η Usune μπορεί να παρέχει αντίστοιχα σχέδια διαστάσεων για αναθεώρηση μηχανικής πριν από την παραγωγή.
Η Usune εκτελεί επιθεώρηση και δοκιμές ρουτίνας πριν από την αποστολή. Η διαδικασία δοκιμής καλύπτει τη συναρμολόγηση του ντουλαπιού, ηλεκτρικές συνδέσεις, εγκατάσταση εξαρτημάτων, γείωση, δευτερεύουσα καλωδίωση και άλλες σχετικές λειτουργίες.
Οι αναφορές δοκιμών και η τεχνική τεκμηρίωση μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου, βοηθώντας τους πελάτες Ολοκληρώστε τις εισερχόμενες διαδικασίες επιθεώρησης, εγκατάστασης και θέσης σε λειτουργία.
Η τυπική διαμόρφωση είναι ονομαστική στα 0,4 kV, με ονομαστικό ρεύμα έως και 3150A. Η τελική ηλεκτρική διαμόρφωση καθορίζεται σύμφωνα με το φορτίο του έργου και τα σχέδια σχεδιασμού.
Ναί. Η Usune μπορεί να προσαρμόσει τη διαμόρφωση του ντουλαπιού σύμφωνα με ηλεκτρικά σχήματα, ποσότητα κυκλώματος, εξάρτημα επιλογή, κατεύθυνση εισόδου καλωδίου, διαστάσεις ντουλαπιού και άλλες απαιτήσεις του έργου.
Το σύστημα μπορεί να φιλοξενήσει διαφορετικές διαμορφώσεις διακόπτη κυκλώματος. Γενικοί διακόπτες κυκλώματος όπως Emax, MT, Οι σειρές 3WN, AH και ME μπορούν να επιλεγούν σύμφωνα με τον εγκεκριμένο σχεδιασμό.
Ναί. Οι διαμορφώσεις ελέγχου κινητήρα μπορούν να διευθετηθούν χρησιμοποιώντας διαφορετικά μεγέθη συρταριών και κατάλληλους διακόπτες κυκλώματος ή με λιωμένο διακόπτες φορτίου σύμφωνα με τις απαιτήσεις χωρητικότητας κινητήρα και προστασίας.
Οι κύριες ράβδοι και οι διακλαδώσεις χρησιμοποιούν ηλεκτρολυτικό χαλκό. Τα σχετικά τμήματα ράβδου μπορούν να εφοδιαστούν με επιβραδυντικό φλόγας μόνωση και θερμοσυστελλόμενα προστατευτικά μανίκια.
Η Usune μπορεί να παρέχει τεχνικές προδιαγραφές, ηλεκτρικά σχέδια, σχέδια διαστάσεων, εκθέσεις δοκιμών και σχετικά τεκμηρίωση ποιότητας σύμφωνα με τις απαιτήσεις του έργου.
Ο τυπικός χρόνος παράδοσης είναι γενικά 15–20 ημέρες, ανάλογα με τη διαμόρφωση, την ποσότητα και τις απαιτήσεις του έργου.
Η Usune έχει περισσότερα από 14 χρόνια εμπειρίας στην κατασκευή ηλεκτρικού εξοπλισμού και σε προϊόντα που βασίζονται σε έργα ανάπτυξη. Η ομάδα μηχανικών της μπορεί να εργαστεί από σχέδια πελατών και ηλεκτρικές προδιαγραφές για την ανάπτυξη του απαιτούμενη διαμόρφωση ντουλαπιού.
Με συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 45001, συμμόρφωση με πρότυπα IEC και GB, πιστοποίηση CE και δοκιμές ρουτίνας στο εργοστάσιο, η Usune παρέχει εξοπλισμό διανομής χαμηλής τάσης τόσο για το εσωτερικό όσο και για το εξωτερικό έργα.
Για ένα έργο που απαιτεί Πίνακα διανομής με δυνατότητα ανάληψης χαμηλής τάσης, οι πελάτες μπορούν να παρέχουν την ενιαία γραμμή διάγραμμα, ονομαστικό ρεύμα, αριθμός εισερχόμενων και εξερχόμενων κυκλωμάτων, απαιτήσεις εξαρτημάτων και διαστάσεις ντουλαπιού. Η Usune μπορεί στη συνέχεια να προετοιμάσει την αντίστοιχη τεχνική διαμόρφωση και προσφορά.
