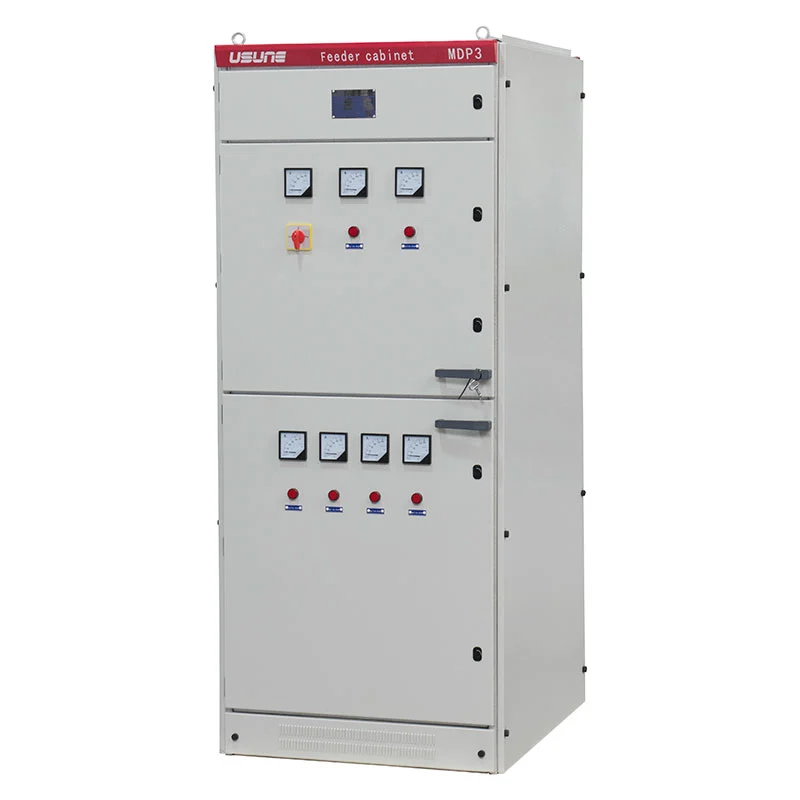

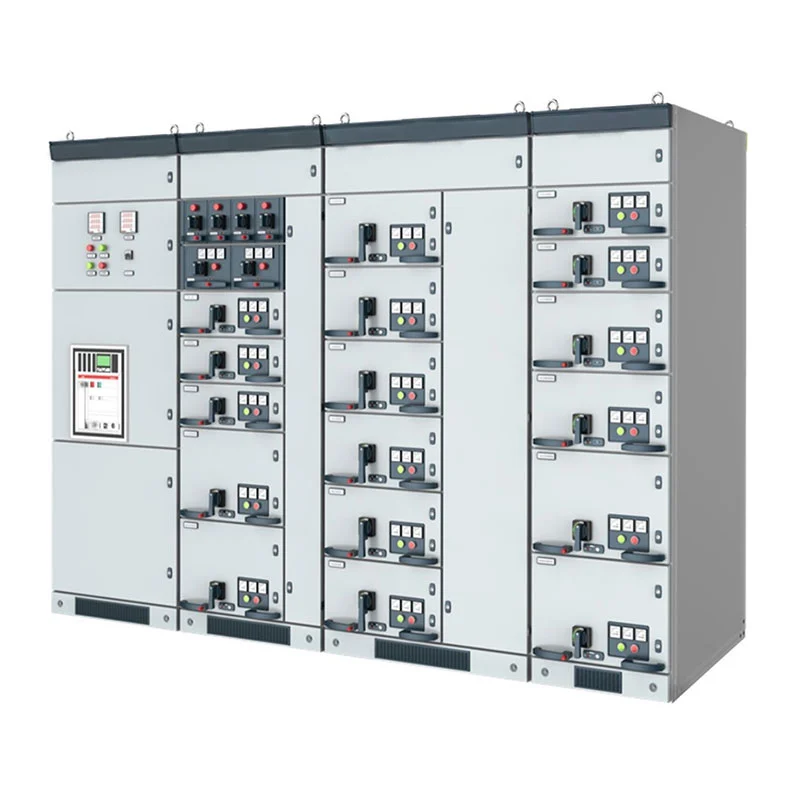

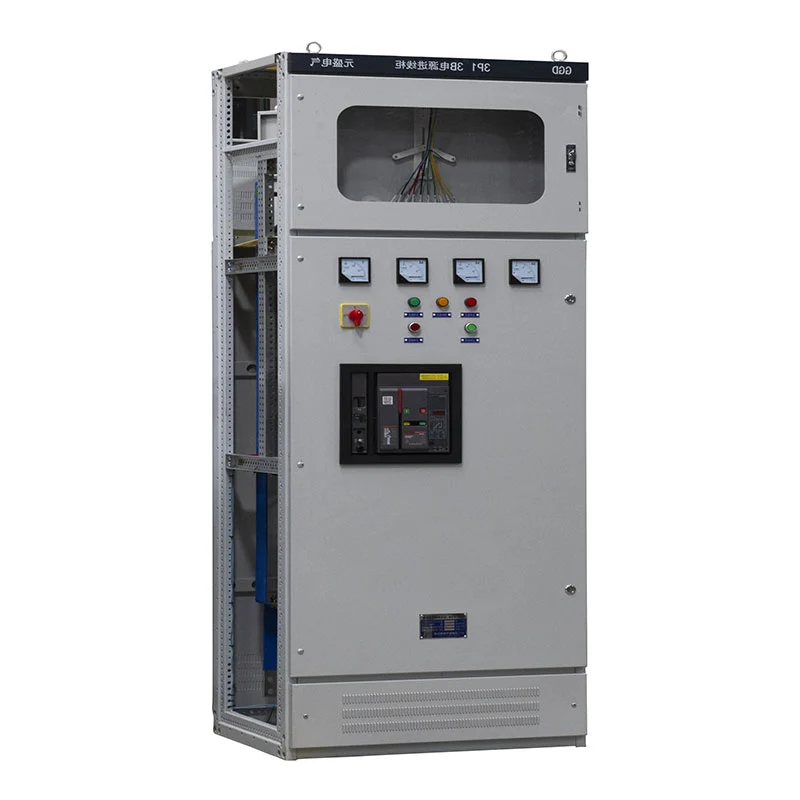

Ο πίνακας διανομής ισχύος χαμηλής τάσης GGD έχει σχεδιαστεί για εφαρμογές διανομής ισχύος σε εσωτερικούς χώρους με ονομαστική συχνότητα 50Hz και ονομαστική τάση λειτουργίας έως 380/400V. Η δομή του ντουλαπιού, οι χάλκινοι ζυγοί, τα κυκλώματα ελέγχου και η προστασία τα στοιχεία μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις του έργου. Η λύση είναι κατάλληλη για σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, εργοστάσια, μεταλλευτικές επιχειρήσεις, εμπορικά κτίρια και άλλες εγκαταστάσεις διανομής ηλεκτρικής ενέργειας.
Ο πίνακας διανομής ισχύος χαμηλής τάσης GGD έχει σχεδιαστεί ως μια κεντρική μονάδα διανομής χαμηλής τάσης. Μπορεί λαμβάνουν ηλεκτρική ενέργεια από το ανάντη σύστημα και τη διανέμουν σε πολλαπλά εξερχόμενα κυκλώματα για εξοπλισμό, φωτισμό, κινητήρες και άλλα φορτία.
Το ερμάριο μπορεί να τακτοποιηθεί ως εισερχόμενο ερμάριο, εξερχόμενο ερμάριο διανομής, ντουλάπι αντιστάθμισης πυκνωτή ή άλλες διαμορφώσεις σύμφωνα με το ηλεκτρικό μονογραμμικό διάγραμμα. Αυτό διευκολύνει την ενσωμάτωση του συστήματος διαφορετικά βιομηχανικά και εμπορικά δίκτυα διανομής.
Η εσωτερική διάταξη διαχωρίζει τα κύρια ηλεκτρικά εξαρτήματα και την καλωδίωση ελέγχου σύμφωνα με το σχεδιασμό του έργου. Αυτόματοι διακόπτες κυκλώματος γενικής χρήσης, διακόπτες κυκλώματος διαμορφωμένης θήκης, διακόπτες κυκλώματος μινιατούρες, επαφές, ρελέ, μετρητές και άλλα εξαρτήματα μπορούν να επιλεγούν σύμφωνα με τις απαιτούμενες λειτουργίες κυκλώματος.
Για έργα που απαιτούν προσαρμοσμένες μάρκες ή προδιαγραφές εξαρτημάτων, η Usune μπορεί να συντονίσει την επιλογή εξαρτημάτων με τον αγοραστή πριν από την παραγωγή.
Το πλαίσιο και τα χωρίσματα του ντουλαπιού κατασκευάζονται από χαλύβδινη πλάκα ψυχρής έλασης. Το πάχος της πλάκας αναφοράς είναι ≥2mm, με τα τελειωμένα άκρα επεξεργασμένα για μείωση των αιχμηρών άκρων κατά τη λειτουργία και τη συντήρηση.
Η δομή του ντουλαπιού έχει σχεδιαστεί για να παρέχει επαρκή μηχανική αντοχή για κανονική λειτουργία ενώ επιτρέπει πρόσβαση για επιθεώρηση, καλωδίωση και αντικατάσταση εξαρτημάτων. Οι μπροστινές και οι πίσω πόρτες είναι διατεταγμένες για πρακτική λειτουργία και συντήρηση.
Ο ηλεκτρολυτικός χαλκός χρησιμοποιείται για τις κύριες ράβδους και τις ράβδους διακλάδωσης. Μόνωση και θερμοσυστελλόμενα προστατευτικά υλικά μπορούν να εφαρμοστεί στο σύστημα ζυγών για να διατηρήσει την απαιτούμενη διηλεκτρική απόδοση.
Παρέχεται αναγνώριση φάσης για τη διάταξη ζυγών, ενώ οι αρμοί ράβδων ζυγού επεξεργάζονται σύμφωνα με το απαιτούμενη μέθοδος ηλεκτρικής σύνδεσης. Μια ευέλικτη σύνδεση ζυγού μπορεί επίσης να παρέχεται όπου απαιτείται μεταξύ των εισερχόμενη γέφυρα λεωφορείου και τον κεντρικό διακόπτη κυκλώματος.
Ένας ειδικός χάλκινος δίαυλος πολυαιθυλενίου είναι τοποθετημένος κατά μήκος της κατεύθυνσης συναρμολόγησης του ντουλαπιού. Τα εξαρτήματα που απαιτούν γείωση μπορεί να είναι συνδεδεμένο μέσω του συστήματος PE, με ακροδέκτες γείωσης που παρέχονται για σύνδεση στο εξωτερικό δίκτυο γείωσης.
Το διαμέρισμα καλωδίων μπορεί επίσης να κρατήσει επαρκή χώρο για τις κεφαλές των καλωδίων και την εγκατάσταση του μετασχηματιστή ρεύματος σύμφωνα με το σχέδιο του έργου.
Τα εισερχόμενα ερμάρια μπορούν να εξοπλιστούν με γενικούς διακόπτες κυκλώματος και αντίστοιχες λειτουργίες προστασίας. Το Η παρεχόμενη διαμόρφωση μπορεί να περιλαμβάνει διακόπτες ηλεκτρικού κυκλώματος με προστασία από πτώση υπό τάση και λειτουργίες χρονοκαθυστέρησης σύμφωνα με τον ηλεκτρικό σχεδιασμό.
Η διαμόρφωση προστασίας και ελέγχου καθορίζεται από τις απαιτήσεις του έργου αντί να περιορίζεται σε μία συνδυασμός σταθερών εξαρτημάτων.
Τα εξερχόμενα κυκλώματα μπορούν να διευθετηθούν για διαφορετικά φορτία και απαιτήσεις διανομής. Αυτόματοι διακόπτες, επαφές, Τα θερμικά ρελέ και τα μπλοκ ακροδεκτών μπορούν να επιλεγούν σύμφωνα με το ονομαστικό ρεύμα και τις απαιτήσεις ελέγχου του καθενός τροφοδότη.
Η διάταξη του ντουλαπιού υποστηρίζει σαφή αναγνώριση κυκλώματος, με τους αριθμούς συσκευών και τις ετικέτες καλωδίωσης τοποθετημένες για ευκολότερη επιθεώρηση και συντήρηση.
Για εφαρμογές κινητήρα, το ερμάριο μπορεί να ενσωματώσει κυκλώματα ελέγχου κινητήρα με κατάλληλη μεταγωγή και προστασία εξαρτήματα. Οι ενδεικτικές λυχνίες εκκίνησης/διακοπής και η αναγνώριση κυκλώματος μπορούν να τοποθετηθούν στον πίνακα του ντουλαπιού για βοήθεια οι χειριστές εντοπίζουν γρήγορα μεμονωμένα κυκλώματα κινητήρα.
Τα δευτερεύοντα κυκλώματα ελέγχου είναι καλωδιωμένα σύμφωνα με τα εγκεκριμένα ηλεκτρικά σχέδια. Οι εύκαμπτοι αγωγοί είναι διατεταγμένα σε οργανωμένες δέσμες, με κατάλληλη μόνωση και μανίκια που χρησιμοποιούνται όταν η καλωδίωση διέρχεται μέσω κινητών ή μηχανικά εκτεθειμένες περιοχές.
Οι διατομές αναφοράς περιλαμβάνουν 1,5 mm² για κυκλώματα ελέγχου και τάσης AC και 2,5 mm² για κυκλώματα εναλλασσόμενου ρεύματος, υπόκειται στην τελική ηλεκτρολογική μελέτη.
Τα μπλοκ ακροδεκτών χρησιμοποιούν εξαρτήματα επιβραδυντικά φλόγας, ενώ οι αγωγοί αναγνωρίζονται σύμφωνα με την αρίθμηση του κυκλώματος ή κατεύθυνση αγωγού που φαίνεται στα σχέδια. Οι χειρόγραφες εσωτερικές ετικέτες αποφεύγονται. αριθμούς κυκλώματος και εξοπλισμό Τα στοιχεία ταυτότητας εκτυπώνονται ή φέρουν θερμή σφραγίδα για σαφέστερη μακροχρόνια συντήρηση.
Ο πίνακας διανομής ισχύος χαμηλής τάσης GGD έχει σχεδιαστεί γύρω από τις ακόλουθες παραμέτρους αναφοράς:
| Είδος | Προσδιορισμός |
| Τύπος προϊόντος | Πίνακας διανομής ισχύος χαμηλής τάσης GGD |
| Ονομαστική τάση | 0,4 kV |
| Ονομαστική συχνότητα | 50Hz |
| Ονομαστικό ρεύμα | Έως 3150A |
| Πτυχίο Προστασίας | IP23 |
| Εγκατάσταση | Εσωτερικός |
| Επίπεδο Ρύπανσης | Επίπεδο 3 |
| Υψόμετρο | ≤1000μ |
| Θερμοκρασία περιβάλλοντος | -10°C έως +40°C |
| Ημερήσια Μέση Σχετική Υγρασία | ≤95% |
| Μηνιαία Μέση Σχετική Υγρασία | ≤90% |
| Σεισμική Ένταση | Έως το μέγεθος 8 |
Οι τελικές ηλεκτρικές παράμετροι, οι διαστάσεις του ντουλαπιού και η επιλογή εξαρτημάτων καθορίζονται σύμφωνα με τα εγκεκριμένα τεχνικό σχέδιο και απαιτήσεις έργου.
| Μοντέλο | Ονομαστική τάση (V) | Ονομαστικό ρεύμα (Α) | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (KA) | Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας (1s) (kA) | Ονομαστικό ρεύμα αντοχής κορυφής (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

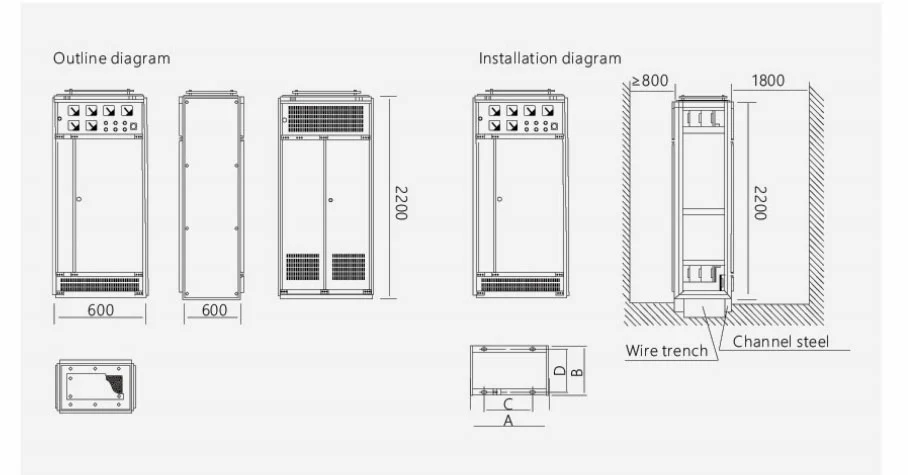

| Κωδικός προϊόντος | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Σε εργοστάσια, εργαστήρια και εγκαταστάσεις εξόρυξης, ο πίνακας διανομής ισχύος χαμηλής τάσης GGD μπορεί να χρησιμεύσει ως κεντρικός σημείο διανομής εξοπλισμού παραγωγής, κινητήρων, φωτισμού και βοηθητικών συστημάτων.
Το ερμάριο μπορεί να διαμορφωθεί για εμπορικά και πολυώροφα δίκτυα διανομής κτιρίων όπου πολλαπλά εξερχόμενα Τα κυκλώματα απαιτούν κεντρική προστασία, μέτρηση και έλεγχο.
Οι σταθμοί ηλεκτροπαραγωγής και οι υποσταθμοί μπορούν να χρησιμοποιήσουν τον εξοπλισμό για διανομή βοηθητικής ισχύος χαμηλής τάσης και κατάντη ηλεκτρικά συστήματα, με την εσωτερική διαμόρφωση προσαρμοσμένη στο μονογραμμικό διάγραμμα του έργου.
Ο εξοπλισμός προορίζεται για εγκατάσταση σε εσωτερικούς χώρους. Η θερμοκρασία λειτουργίας αναφοράς είναι -10°C έως +40°C, με ένα υψόμετρο έως 1000μ.
Το περιβάλλον θα πρέπει να είναι απαλλαγμένο από έντονους κραδασμούς, κρούσεις και διαβρωτικές συνθήκες. Όταν ιδιαίτερο υπάρχουν περιβαλλοντικές απαιτήσεις, οι τεχνικές συνθήκες μπορούν να συζητηθούν μεταξύ της Usune και του αγοραστή πριν παραγωγής.
Κατά την εγκατάσταση, η κλίση του εξοπλισμού προς το κατακόρυφο επίπεδο δεν πρέπει να υπερβαίνει τις 5°. Σωστή εγκατάσταση βοηθά στη διατήρηση της ευθυγράμμισης του ντουλαπιού, της λειτουργίας της πόρτας και της αξιοπιστίας της ηλεκτρικής σύνδεσης.
Ο σχεδιασμός και η κατασκευή του πίνακα διανομής ισχύος χαμηλής τάσης GGD ακολουθεί τον ισχύοντα πίνακα διανομής χαμηλής τάσης απαιτήσεις, συμπεριλαμβανομένων των σχετικών προτύπων GB και IEC. Ο παρεχόμενος εξοπλισμός μπορεί να κατασκευαστεί σύμφωνα με το πιο πρόσφατες ισχύουσες προδιαγραφές έργου και εγκεκριμένη τεχνική τεκμηρίωση.
Τα βασικά πρότυπα αναφοράς περιλαμβάνουν GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 και άλλα ισχύοντα ηλεκτρικά πρότυπα που καθορίζονται από το έργο.
Οι δραστηριότητες παραγωγής και διαχείρισης ποιότητας της Usune υποστηρίζονται από συστήματα ISO 9001, ISO 14001 και ISO 45001. Τα ηλεκτρικά προϊόντα μπορούν επίσης να παρέχονται με πιστοποίηση CE, μαζί με σχετική τεκμηρίωση δοκιμών σύμφωνα με στη διαμόρφωση του προϊόντος.

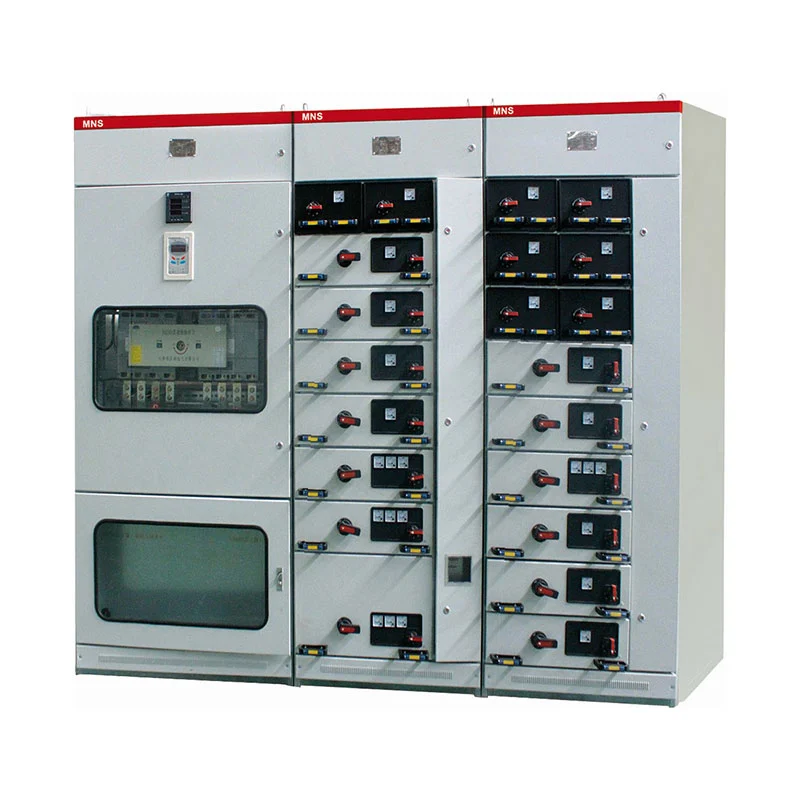

| Στοιχείο σύγκρισης | Πίνακας διανομής ισχύος χαμηλής τάσης GGD | Αποσπώμενος διακόπτης | Ντουλάπι Διανομής Σταθερού Τύπου |
| Κύριος Σκοπός | Διανομή, έλεγχος και προστασία ισχύος χαμηλής τάσης | Συχνή εναλλαγή και συντήρηση κυκλώματος | Βασική κατανομή ισχύος |
| Τυπική τάση | 0,4 kV | Χαμηλή/μεσαία τάση ανάλογα με τη διαμόρφωση | Χαμηλή τάση |
| Δομή Γραφείου | Σταθερό αρθρωτό ντουλάπι | Αποσπώμενη δομή συρταριού/τρόλεϊ | Διορθώθηκε η εγκατάσταση |
| Πρόσβαση κυκλώματος | Συντήρηση εμπρός και πίσω ανάλογα με το σχεδιασμό | Γρήγορη απόσυρση λειτουργικών μονάδων | Συμβατική πρόσβαση συντήρησης |
| Ευελιξία διαμόρφωσης | Ψηλά | Πολύ ψηλά | Μέτριος |
| Σύστημα Busbar | Χάλκινοι κύριοι και διακλαδωμένοι ζυγοί | Διαμερισματική διάταξη ζυγών | Δίαυλος χαλκού ή αλουμινίου |
| Κατάλληλα φορτία | Τροφοδότες, κινητήρες, φωτιστικά, βοηθητικά συστήματα | Πολλαπλοί τροφοδότες και κυκλώματα ελέγχου κινητήρα | Γενικά φορτία διανομής |
| Προσέγγιση Συντήρησης | Επιθεώρηση και αντικατάσταση σε επίπεδο εξαρτημάτων | Απόσυρση λειτουργικής μονάδας για συντήρηση | Συντήρηση σε επίπεδο εξαρτημάτων |
| Προσαρμογή έργου | Διάγραμμα μονής γραμμής και προσαρμογή βάσει στοιχείων | Προσαρμογή διαμόρφωσης συρταριού | Βασική προσαρμογή διαμόρφωσης |
| Τυπικές Εφαρμογές | Εργοστάσια, υποσταθμοί, σταθμοί ηλεκτροπαραγωγής, κτίρια | Βιομηχανική διανομή και έλεγχος κινητήρα | Εμπορική και γενικής χρήσης διανομή |
Ο πίνακας διανομής ισχύος χαμηλής τάσης GGD είναι ιδιαίτερα κατάλληλος όταν το έργο απαιτεί μια ισχυρή κεντρική ντουλάπι διανομής με σαφή εσωτερική δομή, σύστημα χάλκινων ζυγών και ευέλικτη επιλογή εισερχόμενων, κυκλώματα εξόδου και ελέγχου.
Για έργα όπου η ταχεία αντικατάσταση μεμονωμένων λειτουργικών μονάδων είναι η πρωταρχική απαίτηση, μπορεί να αποσυρθεί η διαμόρφωση μπορεί να είναι πιο κατάλληλη. Για απλούστερα δίκτυα διανομής με λιγότερες αλλαγές κυκλώματος, σταθερού τύπου ντουλάπι μπορεί να προσφέρει μια πιο απλή λύση.
Η Usune μπορεί να επιλέξει τη δομή του ντουλαπιού, τους διακόπτες κυκλώματος, τη διάταξη των ζυγών, τα εξαρτήματα ελέγχου και την εσωτερική καλωδίωση σύμφωνα με το μονογραμμικό διάγραμμα και τις τεχνικές απαιτήσεις του έργου.
Ο πίνακας διανομής ισχύος χαμηλής τάσης GGD έχει αναφερθεί για το Cas-space Rocket Launch Project, επιδεικνύοντας την εφαρμογή του σε περιβάλλον έργου όπου δομημένη διανομή χαμηλής τάσης και ηλεκτρική η αξιοπιστία του εξοπλισμού είναι σημαντική.
Η Zhejiang Usune Electric Co., Ltd. έχει περισσότερα από 14 χρόνια εμπειρίας στον τομέα του ηλεκτρικού εξοπλισμού, που υποστηρίζεται από μια έμπειρη ομάδα Ε&Α ικανή να αναπτύξει διαμορφώσεις σύμφωνα με τις ειδικές απαιτήσεις του έργου.
Από την κατασκευή ηλεκτρικών εξαρτημάτων και ντουλαπιών έως την εσωτερική καλωδίωση και την τελική επιθεώρηση, η Usune εφαρμόζει ελεγχόμενη διαδικασίες παραγωγής και ποιοτικού ελέγχου. Ο τυπικός χρόνος παραγωγής είναι περίπου 15–20 ημέρες, ανάλογα σχετικά με τη διαμόρφωση και την ποσότητα παραγγελίας.
Για έργα που απαιτούν συγκεκριμένους διακόπτες κυκλώματος, εξαρτήματα ελέγχου, διαστάσεις ντουλαπιού, διατάξεις μπάρας ή διαμορφώσεις καλωδίωσης, η Usune μπορεί να αναπτύξει τον εξοπλισμό με βάση το μονογραμμικό διάγραμμα του αγοραστή και την τεχνική προδιαγραφές.
Η τυπική ονομαστική τάση αναφοράς είναι 0,4 kV, με ονομαστική συχνότητα 50 Hz. Οι τελικές παράμετροι εξαρτώνται από το έργο σχεδιασμός.
Η παρεχόμενη διαμόρφωση μπορεί να φτάσει τα 3150A, ανάλογα με τον επιλεγμένο διακόπτη κυκλώματος, τον ζυγό και τη συνολική ηλεκτρική σχεδιασμός.
Ναί. Διαστάσεις ντουλαπιού, ηλεκτρικά εξαρτήματα, εισερχόμενα και εξερχόμενα κυκλώματα, λειτουργίες ελέγχου, ζυγός οι ρυθμίσεις και άλλες λεπτομέρειες μπορούν να προσαρμοστούν σύμφωνα με εγκεκριμένα σχέδια.
Η διαμόρφωση μπορεί να περιλαμβάνει γενικούς διακόπτες κυκλώματος, διακόπτες κυκλώματος διαμορφωμένης θήκης, μικροσκοπικούς διακόπτες κυκλώματος, επαφές, θερμικά ρελέ, μετρητές και άλλα εξαρτήματα σύμφωνα με τις απαιτήσεις του έργου.
Η κανονική περίοδος παραγωγής είναι περίπου 15–20 ημέρες, ανάλογα με την ποσότητα και την τεχνική διαμόρφωση.
Ναί. Η Usune μπορεί να παρέχει προσαρμογή OEM και βάσει έργου, συμπεριλαμβανομένων καθορισμένων διαμορφώσεων στοιχείων και πελάτη απαιτήσεις.
Τα εξαρτήματα και τα συναρμολογημένα ντουλάπια επιθεωρούνται κατά τη διάρκεια της παραγωγής, ακολουθούμενη από τακτική επιθεώρηση και δοκιμή πριν αποστολή. Σχετική τεκμηρίωση δοκιμής μπορεί να παρασχεθεί σύμφωνα με τις απαιτήσεις του έργου.
