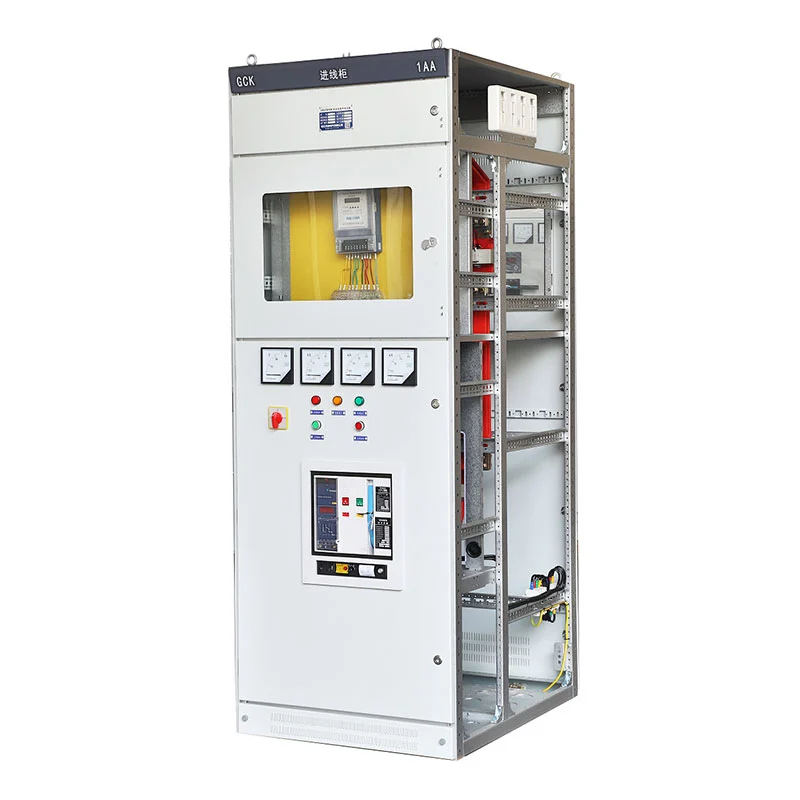

Ο πίνακας διακοπτών χαμηλής τάσης είναι ιδιαίτερα κατάλληλος για έργα όπου πολλοί τύποι ηλεκτρικών Τα φορτία πρέπει να διαχειρίζονται από ένα κεντρικό σύστημα διανομής χαμηλής τάσης. Αντί να χρησιμοποιείτε ένα μόνο σταθερό διάταξη, το ερμάριο μπορεί να διαμορφωθεί με μονάδες διανομής ισχύος, μονάδες ελέγχου κινητήρα και συντελεστή ισχύος λειτουργίες αντιστάθμισης σύμφωνα με το ηλεκτρικό διάγραμμα του πελάτη.
Ένα μεγάλο ηλεκτρικό σύστημα χαμηλής τάσης συνήθως περιέχει διαφορετικούς τύπους φορτίων. Εξοπλισμός παραγωγής, κινητήρες, ο φωτισμός, ο βοηθητικός εξοπλισμός και τα αντιδραστικά φορτία ενδέχεται να απαιτούν διαφορετικές ρυθμίσεις προστασίας και ελέγχου.
Επομένως, ο αρθρωτός διακόπτης της Usune μπορεί να διαμορφωθεί σύμφωνα με τη λειτουργία κάθε κυκλώματος. Ένα τυπικό σύστημα μπορεί να περιλαμβάνει ένα κέντρο διανομής ισχύος (PC) για την εισερχόμενη και εξερχόμενη ισχύ, ένα κέντρο ελέγχου κινητήρα (MCC) για τον κινητήρα τροφοδότες και ένα ερμάριο αντιστάθμισης για τη διαχείριση αέργου ισχύος.
Αυτή η διαμόρφωση επιτρέπει στους ηλεκτρολόγους μηχανικούς να αναπτύξουν τον πίνακα διανομής γύρω από την πραγματική δομή φορτίου του α έργο.

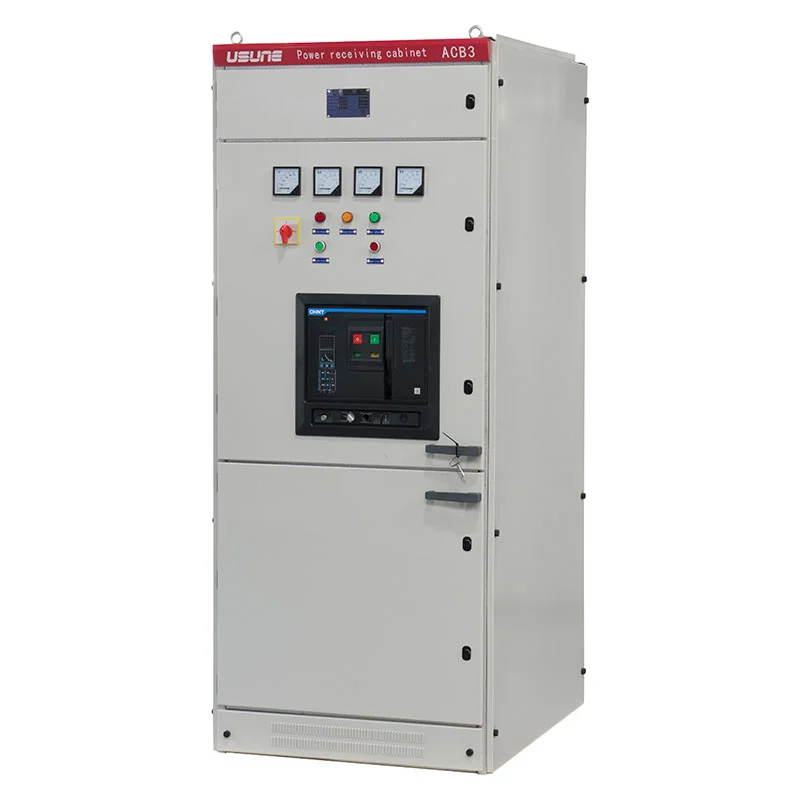

Το ερμάριο υπολογιστή έχει σχεδιαστεί για την πλευρά λήψης και διανομής ενός συστήματος χαμηλής τάσης.
Ανάλογα με τις απαιτούμενες ηλεκτρικές παραμέτρους, το ερμάριο μπορεί να φιλοξενήσει κύκλωμα σειράς Emax, MT, 3WN, AH, ME διακόπτες και άλλα συμβατά εξαρτήματα σύμφωνα με τον εγκεκριμένο σχεδιασμό.
Το τμήμα διανομής μπορεί να χρησιμοποιηθεί για την παροχή κατάντη γραμμών παραγωγής, μετασχηματιστών, βοηθητικού εξοπλισμού, κτιριακά συστήματα και άλλα ηλεκτρικά φορτία.
Για έργα με πολλαπλούς τροφοδότες, κάθε κύκλωμα μπορεί να διευθετηθεί σύμφωνα με το ονομαστικό ρεύμα και την προστασία του απαιτήσεις, διευκολύνοντας την οργάνωση του συνολικού δικτύου διανομής.
Τα φορτία κινητήρα είναι συχνά ένα από τα μεγαλύτερα εξαρτήματα των βιομηχανικών ηλεκτρικών συστημάτων. Αντλίες, ανεμιστήρες, συμπιεστές, οι μεταφορείς, οι εργαλειομηχανές και ο εξοπλισμός παραγωγής μπορεί να απαιτούν αποκλειστικά κυκλώματα κινητήρα.

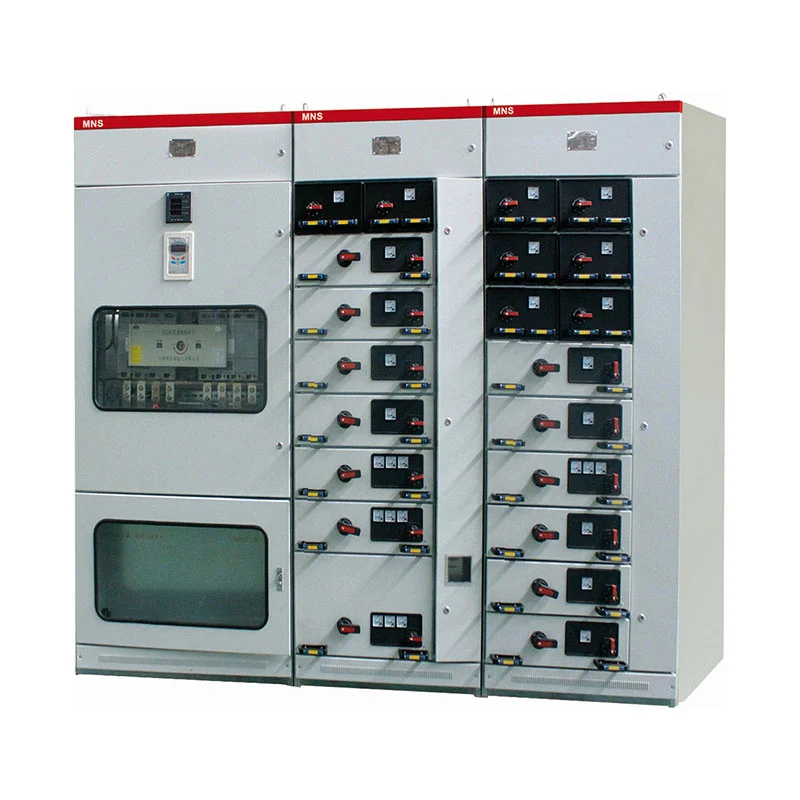

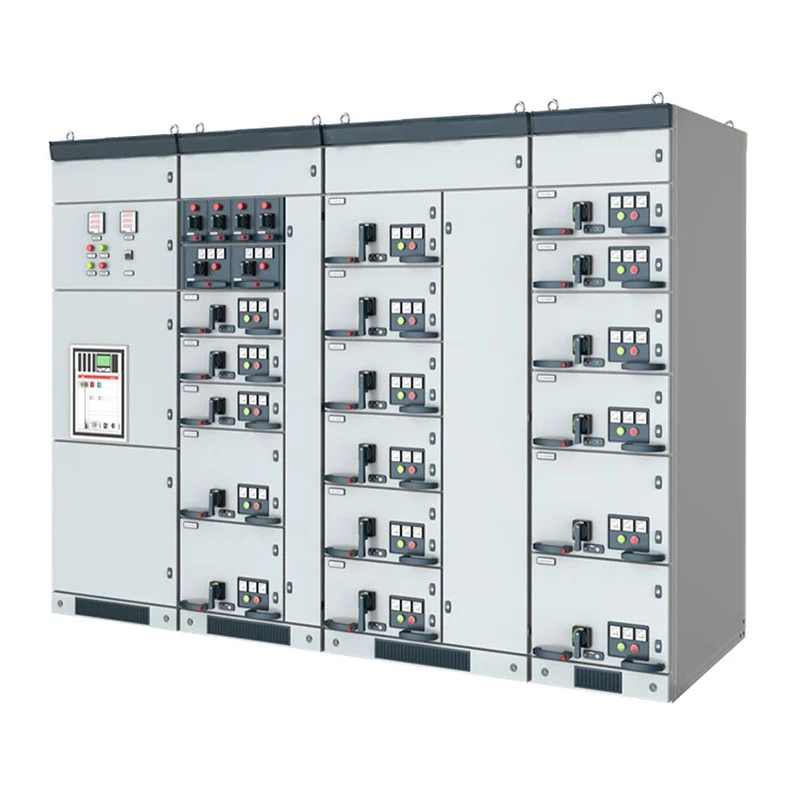

Η διαμόρφωση MCC χρησιμοποιεί μεγάλα και μικρά συρτάρια για να καλύψει διαφορετικές απαιτήσεις τροφοδότη κινητήρα. Το κύριο Η συσκευή μεταγωγής για κάθε κύκλωμα μπορεί να χρησιμοποιεί έναν διακόπτη κυκλώματος υψηλής χωρητικότητας χυτευμένης θήκης ή ένα περιστροφικό φορτίο διακόπτης με ασφάλεια.
Αυτή η διάταξη επιτρέπει στα κυκλώματα του κινητήρα να ομαδοποιούνται χωριστά από τα γενικά κυκλώματα διανομής ισχύος ενώ διατήρηση του κεντρικού ελέγχου του ηλεκτρικού συστήματος.
Οι βιομηχανικές εγκαταστάσεις με μεγάλο αριθμό κινητήρων και επαγωγικά φορτία ενδέχεται να απαιτούν αντιστάθμιση άεργου ισχύος.
Το Usune μπορεί να διαμορφώσει την ενότητα αντιστάθμισης με λειτουργίες χειροκίνητης, αυτόματης ή απομακρυσμένης αντιστάθμισης συντελεστή ισχύος. Η κατάλληλη μέθοδος ελέγχου μπορεί να επιλεγεί σύμφωνα με το σύστημα ηλεκτρικής διαχείρισης του πελάτη.
Διαχωρίζοντας τον εξοπλισμό αντιστάθμισης από τα γενικά κυκλώματα διανομής και κινητήρα, η διάταξη του ντουλαπιού μπορεί να είναι καλύτερη αντιστοιχούν στη συνολική στρατηγική διαχείρισης ενέργειας του πελάτη.
Η κύρια αξία ενός αποσπώμενου συστήματος χαμηλής τάσης δεν είναι απλώς η ίδια η δομή του ντουλαπιού, αλλά η ικανότητα οργανώνουν διαφορετικές ηλεκτρικές λειτουργίες μέσα σε ένα συντονισμένο σύστημα.
Το τμήμα PC διαχειρίζεται την εισερχόμενη ισχύ και διανέμει ηλεκτρική ενέργεια στους τροφοδότες κατάντη. Η διαμόρφωση του διακόπτη είναι επιλεγμένο σύμφωνα με τις τρέχουσες απαιτήσεις και τις απαιτήσεις προστασίας του συστήματος.
Η ενότητα MCC είναι αφιερωμένη σε κυκλώματα που σχετίζονται με τον κινητήρα. Διαφορετικά μεγέθη συρταριών μπορούν να τακτοποιηθούν ανάλογα με τον κινητήρα βαθμολογίες και ποσότητες τροφοδοσίας.
Η ενότητα αντιστάθμισης διαχειρίζεται την άεργο ισχύ και μπορεί να διαμορφωθεί για χειροκίνητη, αυτόματη ή απομακρυσμένη λειτουργία.
Αυτές οι τρεις λειτουργικές περιοχές μπορούν να σχεδιαστούν χωριστά ή να ενσωματωθούν στον ίδιο πίνακα διανομής χαμηλής τάσης ανάλογα στις απαιτήσεις του έργου.
Η επιλογή ενός συστήματος διανομής χαμηλής τάσης θα πρέπει να ξεκινά με τα ηλεκτρικά φορτία και όχι από το ερμάριο εμφάνιση.
Για ένα έργο διανομής ισχύος, οι μηχανικοί πρέπει συνήθως να επιβεβαιώσουν την εισερχόμενη τάση, το ονομαστικό ρεύμα, τον αριθμό των εξερχόμενοι τροφοδότες, επίπεδο βραχυκυκλώματος, χωρητικότητα κινητήρα και μελλοντικές απαιτήσεις επέκτασης.
Για εγκαταστάσεις υψηλής έντασης κινητήρα, ο αριθμός και η βαθμολογία των κινητήρων γίνονται σημαντικοί παράγοντες για τον προσδιορισμό του MCC διαμόρφωσης.
Όπου τα αντιδραστικά φορτία είναι σημαντικά, θα πρέπει επίσης να ισχύει η απαιτούμενη ικανότητα αντιστάθμισης και η μέθοδος ελέγχου θεωρείται.
Αυτή η προσέγγιση βασισμένη στο φορτίο βοηθά να διασφαλιστεί ότι η τελική διαμόρφωση του πίνακα διανομής αντιστοιχεί στην πραγματική λειτουργία χαρακτηριστικά της εγκατάστασης.
Ο πίνακας διακόπτη χαμηλής τάσης με δυνατότητα ανάσυρσης μπορεί να διαμορφωθεί για διαφορετικές βιομηχανίες και ηλεκτρικά περιβάλλοντα σύμφωνα με τις απαιτούμενες συναρτήσεις διανομής.
Τα εργοστάσια μπορούν να χρησιμοποιήσουν διαμορφώσεις υπολογιστή και MCC για τη διανομή ισχύος σε εξοπλισμό παραγωγής, κινητήρες, βοηθητικά συστήματα, και μηχανήματα επεξεργασίας.
Τα πετροχημικά εργοστάσια έχουν συνήθως πολυάριθμα συστήματα που κινούνται με κινητήρα, όπως αντλίες, ανεμιστήρες και συμπιεστές. Ξεχωριστό Τα κυκλώματα ελέγχου κινητήρα μπορούν να τακτοποιηθούν εντός του τμήματος MCC.
Οι εγκαταστάσεις χάλυβα και μεταλλουργίας περιέχουν συχνά κινητήρες υψηλής ισχύος και πολλαπλές γραμμές παραγωγής. Modular Η διανομή επιτρέπει τη διαχείριση διαφορετικών φορτίων μέσω αποκλειστικών κυκλωμάτων τροφοδοσίας.
Η υποδομή μεταφοράς μπορεί να χρησιμοποιήσει κεντρική διανομή χαμηλής τάσης για τροφοδοτικά εξοπλισμού, βοηθητική συστήματα, εξοπλισμός εξαερισμού και άλλα ηλεκτρικά φορτία.
Τα πολυώροφα κτίρια και οι οικιστικές κατασκευές μπορούν να χρησιμοποιούν ντουλάπια διανομής χαμηλής τάσης για κεντρικό τροφοδότη διαχείρισης και προμήθειας ηλεκτρικού εξοπλισμού.
Οι εγκαταστάσεις που σχετίζονται με την ισχύ μπορούν να συνδυάζουν εισερχόμενη διανομή, εξερχόμενους τροφοδότες, κυκλώματα κινητήρα και άεργο ισχύ αντιστάθμιση σε ένα ολοκληρωμένο σύστημα χαμηλής τάσης.
Ο βασικός εξοπλισμός έχει σχεδιαστεί για θερμοκρασία περιβάλλοντος μεταξύ -5°C και +40°C, με μέση θερμοκρασία όχι άνω των +35°C για 24 ώρες.
Το τυπικό υψόμετρο εγκατάστασης είναι ≤2000m. Ο περιβάλλοντα αέρας πρέπει να είναι σχετικά καθαρός και κατάλληλος πρέπει να λαμβάνονται υπόψη μέτρα όπου η υγρασία και οι διακυμάνσεις της θερμοκρασίας μπορεί να προκαλέσουν συμπύκνωση.
Για μεταφορά και αποθήκευση, το εύρος θερμοκρασίας που ισχύει είναι -25°C έως +55°C, με βραχυπρόθεσμη έκθεση έως +70°C για όχι περισσότερο από 24 ώρες.
Εάν ο εξοπλισμός απαιτείται για υπεράκτιες πλατφόρμες πετρελαίου, πυρηνικούς σταθμούς ηλεκτροπαραγωγής ή άλλα ειδικά περιβάλλοντα, το Οι συνθήκες λειτουργίας θα πρέπει να επιβεβαιώνονται χωριστά μεταξύ της Usune και του πελάτη.
| Είδος | Προσδιορισμός |
| Τύπος Εξοπλισμού | Χαμηλής Τάσης Αποσύρσιμος Διακόπτης |
| Ονομαστική τάση εργασίας | ≤660V |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| Κύριες Λειτουργίες | Κατανομή ισχύος / Έλεγχος κινητήρα / Αντιστάθμιση συντελεστή ισχύος |
| Τύποι ντουλαπιών | PC / MCC / Γραφείο αποζημιώσεων |
| Διακόπτες Η/Υ | Σειρά Emax / MT / 3WN / AH / ME |
| Δομή MCC | Μεγάλα και μικρά συρτάρια |
| MCC Main Switching | Υψηλής θραύσης MCCB / Περιστροφικός διακόπτης φορτίου με ασφάλεια |
| Λειτουργίες αντιστάθμισης | Χειροκίνητο / Αυτόματο / Τηλεχειριστήριο |
| Υψόμετρο εγκατάστασης | ≤2000μ |
| Θερμοκρασία περιβάλλοντος | -5°C έως +40°C |
| Μέση θερμοκρασία 24 ωρών | ≤+35°C |
| Θερμοκρασία αποθήκευσης | -25°C έως +55°C |
| Βραχυπρόθεσμη θερμοκρασία | Έως +70°C για ≤24 ώρες |
| Εφαρμοστέο Σύστημα | AC 50–60 Hz |
Οι τελικές ηλεκτρικές παράμετροι θα πρέπει να επιβεβαιώνονται σύμφωνα με το μονογραμμικό διάγραμμα του πελάτη, τη λίστα φορτίων, απαιτήσεις προστασίας και συνθήκες εγκατάστασης.
Για τις ομάδες προμηθειών, η επιλογή ενός πίνακα διακοπτών χαμηλής τάσης μόνο σύμφωνα με την ονομαστική τάση και το ρεύμα ενδέχεται να μην να είναι επαρκής.
Ο αριθμός των εξερχόμενων κυκλωμάτων, η ποσότητα του τροφοδότη κινητήρα, οι ατομικές ονομασίες κινητήρα, οι απαιτήσεις βραχυκυκλώματος, Η εισερχόμενη χωρητικότητα ισχύος και οι απαιτήσεις αντιστάθμισης μπορούν όλα να επηρεάσουν την τελική διαμόρφωση του ντουλαπιού.
Η Usune μπορεί να εξετάσει τις ηλεκτρολογικές απαιτήσεις του πελάτη και να προτείνει τον κατάλληλο συνδυασμό PC, MCC και συναρτήσεις αντιστάθμισης.
Αυτή η προσέγγιση είναι ιδιαίτερα χρήσιμη για βιομηχανικά έργα όπου ο πίνακας διανομής πρέπει να φιλοξενήσει πολλαπλούς τύπους ηλεκτρικών φορτίων αντί να χρησιμεύει μόνο ως συμβατικός πίνακας διανομής.
Το Cas-space Rocket Launch Project είναι ένα από τα έργα αναφοράς που σχετίζονται με τον ηλεκτρικό εξοπλισμό της Usune.
Οι εγκαταστάσεις εκτόξευσης πυραύλων περιλαμβάνουν πολύπλοκα υποστηρικτικά ηλεκτρικά συστήματα και απαιτούν οργανωμένη διανομή ισχύος εξοπλισμός, βοηθητικές εγκαταστάσεις, συστήματα που σχετίζονται με τον έλεγχο και φορτία υποδομής.
Σε ένα τέτοιο περιβάλλον, το ηλεκτρικό σύστημα διανομής πρέπει να δέχεται διαφορετικά χαρακτηριστικά φορτίου ενώ διατήρηση της οργάνωσης καθαρού κυκλώματος. Ο διακόπτης χαμηλής τάσης της Usune εφαρμόστηκε ως μέρος του έργου διάταξη ηλεκτρικού εξοπλισμού.
Το έργο καταδεικνύει την εφαρμογή του ηλεκτρικού εξοπλισμού Usune σε εξειδικευμένες υποδομές όπου ισχύς Οι απαιτήσεις διανομής εκτείνονται πέρα από τα συμβατικά εμπορικά ή βιομηχανικά κτίρια.
Πριν παραγγείλουν έναν πίνακα διακοπτών με δυνατότητα ανάκλησης χαμηλής τάσης, οι πελάτες θα πρέπει κανονικά να παρέχουν το ακόλουθο έργο πληροφορίες:
| Απαιτούμενες Πληροφορίες | Σκοπός |
| Τάση συστήματος | Καθορίζει τη βασική ηλεκτρική διαμόρφωση |
| Εισερχόμενο ρεύμα | Βοηθά στον προσδιορισμό της εισερχόμενης χωρητικότητας του εξοπλισμού διανομής |
| Αριθμός τροφοδοτών | Καθορίζει τη διάταξη της λειτουργικής μονάδας του ντουλαπιού |
| Ποσότητα κινητήρα | Καθορίζει τις απαιτήσεις MCC |
| Αξιολογήσεις κινητήρα | Βοηθά στην επιλογή εξαρτημάτων του τροφοδότη κινητήρα |
| Επίπεδο βραχυκυκλώματος | Καθορίζει τις απαιτήσεις προστασίας |
| Απαίτηση αποζημίωσης | Καθορίζει τη διαμόρφωση αντιστάθμισης συντελεστή ισχύος |
| Περιβάλλον Εγκατάστασης | Επιβεβαιώνει τις ισχύουσες συνθήκες λειτουργίας |
| Ηλεκτρικό διάγραμμα | Βοηθά την Usune να προετοιμάσει την κατάλληλη ρύθμιση του ντουλαπιού |
Η παροχή αυτών των λεπτομερειών στο στάδιο της προσφοράς επιτρέπει στην Usune να αναπτύξει μια πιο ακριβή διαμόρφωση διακοπτών και μείωση των περιττών αλλαγών κατά την παραγωγή.
| N o. | Είδη | Μονάδα | Μονάδα διακόπτη διακοπής φορτίου | μονάδα συνδυασμού | Μονάδα διακόπτη κυκλώματος | |
| 1 | Ονομαστική τάση | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Ονομαστική συχνότητα | Hz | 50 | 50 | 50 | |
| 3 | Ονομαστικό ρεύμα | A | 630 | 125 (εξαρτάται από το ρεύμα της ασφάλειας) | 630 | |
| 4 | Ονομαστικό επίπεδο μόνωσης | 1 λεπτό Συχνότητα άντεξε πίεση | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Η ώθηση φωτισμού άντεξε την τάση | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος | kA/s | 25/4 | —— | 25/4 | |
| 6 | Ονομαστικό ρεύμα αντοχής κορυφής | kA | 63 | —— | 63 | |
| 7 | Ονομαστικό ρεύμα βραχυκυκλώματος | kA | 63 | Περιορίζεται από ασφάλεια HV | 63 | |
| 8 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | —— | Περιορίζεται από ασφάλεια HV | 25/25 | |
| 9 | Ονομαστικό ρεύμα μετάδοσης | A | —— | 1700/1400 | —— | |
| 10 | Ονομαστικό ρεύμα διακοπής ενεργού φορτίου | A | 630 | —— | —— | |
| 11 | Ονομαστικό ρεύμα διακοπής κλειστού βρόχου | A | 630 | —— | 630 | |
| 12 | Μηχανική ζωή | διακόπτης διακοπής φορτίου/CB | Φορές | 10000 | 10000 | 20000 |
| Διακόπτης απομόνωσης/γείωσης | 5000 | 5000 | 5000 | |||
| 13 | Αντοχή κυκλώματος | μΩ | ≤150 | —— | ≤150 | |
| 14 | Ονομαστική πίεση φόρτισης (πίεση μετρητή 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Ετήσιος σχετικός ρυθμός διαρροής αερίου | % | 0.05 | 0.05 | 0.05 | |
| 16 | βαθμός προστασίας IP | Υπουργικό συμβούλιο | IP4X | IP4X | IP4X | |
| Ντεπόζιτο | IP67 | IP67 | IP67 | |||

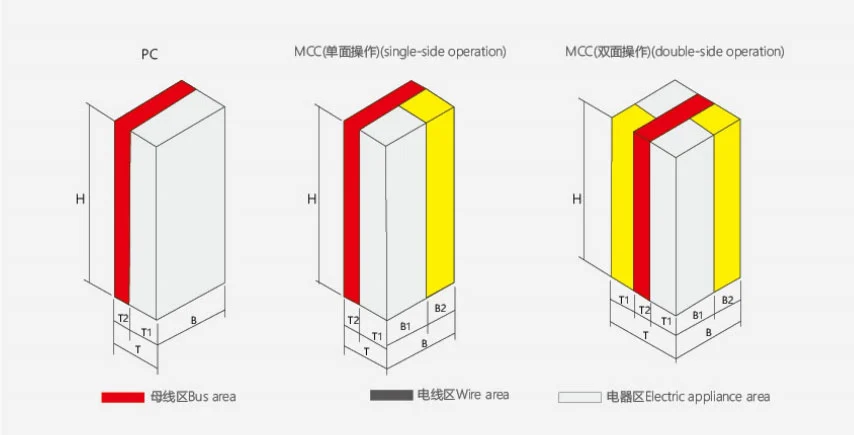

| Υψος | Πλάτος | Βάθος | Σημείωμα | ||||
| H | B | Β1 | Β2 | T | Τ1 | Τ2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Λειτουργία μονής πλευράς |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Λειτουργία διπλής όψης |
Η Usune λειτουργεί τις διαδικασίες παραγωγής και διαχείρισης ποιότητας σύμφωνα με τα πρότυπα ISO 9001, ISO 14001 και ISO 45001.
Τα προϊόντα αναπτύσσονται και κατασκευάζονται με αναφορά στα ισχύοντα πρότυπα IEC και GB. Η πιστοποίηση CE είναι διαθέσιμο για τις ισχύουσες διαμορφώσεις προϊόντων και τις αγορές-στόχους.
Η εργοστασιακή επιθεώρηση καλύπτει την εγκατάσταση εξαρτημάτων, τη συναρμολόγηση του ντουλαπιού, τις ηλεκτρικές συνδέσεις, τους λειτουργικούς μηχανισμούς, και δοκιμές ρουτίνας πριν από την αποστολή.
Μπορούν να παρέχονται σχετικά τεχνικά έγγραφα και εκθέσεις δοκιμών σύμφωνα με τις απαιτήσεις του έργου.
Ο εξοπλισμός έχει σχεδιαστεί για συστήματα AC με ονομαστική τάση λειτουργίας 660V και κάτω.
Το σύστημα μπορεί να ενσωματώσει λειτουργίες διανομής ισχύος, έλεγχο κινητήρα και αυτόματη αντιστάθμιση συντελεστή ισχύος.
Ένα ντουλάπι υπολογιστή χρησιμοποιείται κυρίως για λήψη και διανομή ρεύματος. Μπορεί να διαμορφωθεί με κατάλληλο κύκλωμα διακόπτες σύμφωνα με τις απαιτήσεις του συστήματος.
Ένας πίνακας MCC έχει σχεδιαστεί για κεντρικό έλεγχο και προστασία πολλαπλών κυκλωμάτων κινητήρα. Μπορεί να χρησιμοποιήσει μεγάλα και μικρές διαμορφώσεις συρταριών.
Ναί. Η Usune μπορεί να διαμορφώσει το ερμάριο σύμφωνα με το μονογραμμικό διάγραμμα του πελάτη, τη λίστα φόρτωσης, τις αξιολογήσεις κινητήρα, ποσότητα τροφοδότη και απαιτήσεις αποζημίωσης.
Η Usune λειτουργεί με συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 45001. Τα προϊόντα σχεδιάζονται σύμφωνα με ισχύοντα πρότυπα IEC και GB, με πιστοποίηση CE διαθέσιμη για τις ισχύουσες διαμορφώσεις.
Ειδικά περιβάλλοντα όπως υπεράκτιες πλατφόρμες και εγκαταστάσεις πυρηνικής ενέργειας απαιτούν χωριστή τεχνική αξιολόγηση και συμφωνία πριν από την παραγωγή.
Συνιστάται στους πελάτες να παρέχουν τάση συστήματος, εισερχόμενο ρεύμα, ποσότητα τροφοδοσίας, πληροφορίες κινητήρα, επίπεδο βραχυκυκλώματος, απαιτήσεις αντιστάθμισης, διάγραμμα μονής γραμμής και περιβάλλον εγκατάστασης.
Ναί. Ο εργοστασιακός έλεγχος και οι συνήθεις δοκιμές πραγματοποιούνται πριν από την αποστολή και μπορούν να γίνουν σχετικές αναφορές δοκιμών παρέχονται σύμφωνα με τις απαιτήσεις του έργου.
Η Usune εστιάζει στον ηλεκτρικό εξοπλισμό χαμηλής τάσης και παρέχει διαμορφώσεις διακοπτών προσανατολισμένες στο έργο για βιομηχανικές, εμπορικές, ενεργειακές, μεταφορικές και εξειδικευμένες εφαρμογές υποδομής.
Για πελάτες που αγοράζουν τον πίνακα διακοπτών χαμηλής τάσης, η Usune μπορεί να υποστηρίξει τη διαδικασία από ηλεκτρικό επιβεβαίωση παραμέτρων και διαμόρφωση ντουλαπιού για την επιθεώρηση κατασκευής και την τεκμηρίωση αποστολής, παρέχοντας πρακτική λύση που βασίζεται στο πραγματικό ηλεκτρικό σύστημα αντί να χρησιμοποιεί την ίδια διαμόρφωση για κάθε έργο.
