ΟΔιακόπτης αποσύνδεσης 220kVείναι μια συσκευή απομόνωσης εξωτερικού χώρου υψηλής τάσης σχεδιασμένη για υποσταθμούς μετάδοσης ισχύος 220 kV εναλλασσόμενου ρεύματος. Χρησιμοποιείται κυρίως για την απομόνωση ηλεκτρικών κυκλωμάτων, την παροχή ενός ορατού σημείου αποσύνδεσης ασφαλείας και τη διασφάλιση ασφαλών εργασιών συντήρησης για εξοπλισμό υψηλής τάσης.
Ως επαγγελματίας κατασκευαστής εξοπλισμού υποσταθμών υψηλής τάσης στην Κίνα, παρέχουμε αξιόπιστες λύσεις διακόπτη αποσύνδεσης 220 kV που διαθέτουν σταθερή ηλεκτρική απόδοση, ισχυρή προσαρμοστικότητα σε εξωτερικούς χώρους και συμμόρφωση με τα διεθνή πρότυπα. Το προϊόν έχει σχεδιαστεί σύμφωνα με τις απαιτήσεις του IEC 62271-102 και εφαρμόζεται ευρέως σε συστήματα μεταφοράς και διανομής ηλεκτρικής ενέργειας.
Κατά την κανονική λειτουργία, τοΔιακόπτης αποσύνδεσης 220kVμεταφέρει ονομαστικό ρεύμα συνεχώς. Όταν απαιτείται συντήρηση, δημιουργεί ένα σαφές ορατό κενό απομόνωσης μετά το άνοιγμα, επιτρέποντας στους χειριστές να επιθεωρούν και να επισκευάζουν με ασφάλεια τον κατάντη ηλεκτρικό εξοπλισμό.
Ο διακόπτης αποσύνδεσης έχει σχεδιαστεί για λειτουργίες μεταγωγής ρεύματος χωρίς φορτίο και λειτουργεί μαζί με διακόπτες κυκλώματος και διακόπτες γείωσης για τη βελτίωση της ασφάλειας λειτουργίας του υποσταθμού.

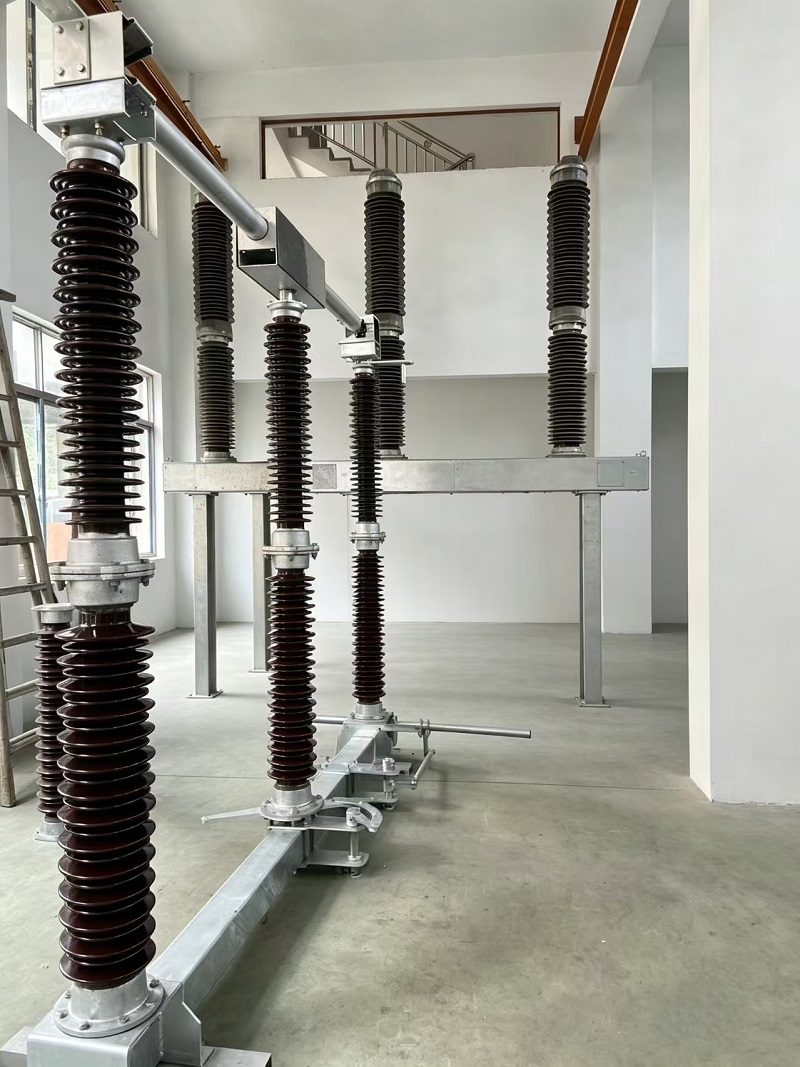

Ο πλήρης αποζεύκτης 220 kV αποτελείται από μια τριφασική κύρια δομή, μονωτήρες στήριξης, αγώγιμο σύστημα, χαλύβδινο πλαίσιο βάσης και μηχανισμό λειτουργίας με κινητήρα. Κάθε εξάρτημα είναι βελτιστοποιημένο για μακροχρόνια λειτουργία σε εξωτερικούς χώρους υπό συνθήκες υψηλής τάσης.
Οι αγώγιμες επαφές κατασκευάζονται χρησιμοποιώντας υψηλής πυκνότητας επάργυρα υλικά από κράμα χαλκού. Αυτός ο σχεδιασμός μειώνει αποτελεσματικά την αντίσταση επαφής, ελαχιστοποιεί την αύξηση της θερμοκρασίας κατά τη συνεχή λειτουργία και βελτιώνει την ηλεκτρική αγωγιμότητα και την αξιοπιστία της υπηρεσίας.
Οι μονωτήρες στήριξης κατασκευάζονται με υψηλής ποιότητας πορσελάνη αλουμίνας ή προαιρετικά σύνθετα υλικά από καουτσούκ σιλικόνης. Η μονωτική δομή παρέχει εξαιρετική ηλεκτρική αντοχή και περιβαλλοντική αντίσταση, εξασφαλίζοντας σταθερή λειτουργία σε εξωτερικούς υποσταθμούς.
Το πλαίσιο βάσης υιοθετεί μια δομή από γαλβανισμένο εν θερμώ χάλυβα με ισχυρή αντοχή στη διάβρωση. Είναι κατάλληλο για μακροχρόνια εγκατάσταση σε εξωτερικό χώρο και βοηθά στη διατήρηση της μηχανικής αντοχής κάτω από διαφορετικές καιρικές συνθήκες.
Ο διακόπτης αποσύνδεσης εξωτερικού χώρου 220 kV είναι εξοπλισμένος με μηχανισμό λειτουργίας με κινητήρα, ενώ διατίθεται και χειροκίνητη λειτουργία έκτακτης ανάγκης. Το κιβώτιο μηχανισμού έχει σχεδιαστεί με βαθμό προστασίας IP54 για βελτίωση της προστασίας από την είσοδο σκόνης και νερού.
Ο μηχανισμός λειτουργίας περιλαμβάνει βοηθητικές επαφές που παρέχουν σήματα ανάδρασης θέσης για συστήματα απομακρυσμένης παρακολούθησης. Αυτό επιτρέπει στους χειριστές να ελέγχουν αποτελεσματικά την κατάσταση του διακόπτη σε σύγχρονους υποσταθμούς.
Ο διακόπτης αποσύνδεσης μπορεί να ενσωματωθεί με διακόπτες κυκλώματος και διακόπτες γείωσης για την αποφυγή εσφαλμένων λειτουργιών. Το σύστημα κλειδώματος ασφαλείας διασφαλίζει ότι:
| Τύπος προϊόντος | Διακόπτης αποσύνδεσης υψηλής τάσης εξωτερικού χώρου |
| Ονομαστική τάση | 252 kV |
| Ονομαστική συχνότητα | 50 Hz |
| Ονομαστικό συνεχές ρεύμα | 1250A / 2000A / 2500A |
| Βραχυχρόνιο ρεύμα αντοχής (3 δευτ.) | 40kA / 50kA |
| Ρεύμα αντοχής αιχμής | 100kA / 125kA |
| Μέθοδος Λειτουργίας | Λειτουργία με κινητήρα με χειροκίνητη λειτουργία έκτακτης ανάγκης |
| Προστασία κιβωτίου μηχανισμού | IP54 |
| Εφαρμοστέο πρότυπο | IEC 62271-102 |
Ο διακόπτης αποσύνδεσης 220 kV χρησιμοποιείται ευρέως σε συστήματα μετάδοσης ισχύος υψηλής τάσης, όπως:
Με αξιόπιστη απόδοση απομόνωσης και ισχυρή περιβαλλοντική προσαρμοστικότητα, αυτός ο εξοπλισμός υποστηρίζει την ασφαλή και σταθερή λειτουργία των σύγχρονων συστημάτων ισχύος.
Ο αποζεύκτης 220 kV έχει σχεδιαστεί για εγκατάσταση σε εξωτερικό χώρο και μπορεί να λειτουργήσει αξιόπιστα κάτω από διάφορες περιβαλλοντικές συνθήκες.
Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με διαφορετικές απαιτήσεις του έργου, συμπεριλαμβανομένων λύσεων μόνωσης, μηχανισμών λειτουργίας και χαρακτηριστικών περιβαλλοντικής προσαρμογής.
Ως έμπειρος κατασκευαστής εξοπλισμού υποσταθμών υψηλής τάσης στην Κίνα, εστιάζουμε στην παροχή αξιόπιστων και προσαρμοσμένων λύσεων μετάδοσης ισχύος. Ο διακόπτης αποσύνδεσης 220 kV συνδυάζει προηγμένη δομική σχεδίαση, ανθεκτικά υλικά και αυστηρό έλεγχο ποιότητας για να ανταποκριθεί στις απαιτητικές απαιτήσεις των σύγχρονων συστημάτων ισχύος.
Με συμμόρφωση με τα πρότυπα IEC, ευέλικτες επιλογές διαμόρφωσης και επαγγελματική τεχνική υποστήριξη, ο Αποζεύκτης 220 kV παρέχει μια αξιόπιστη λύση για ασφαλή απομόνωση και αποτελεσματική λειτουργία υποσταθμών υψηλής τάσης.
