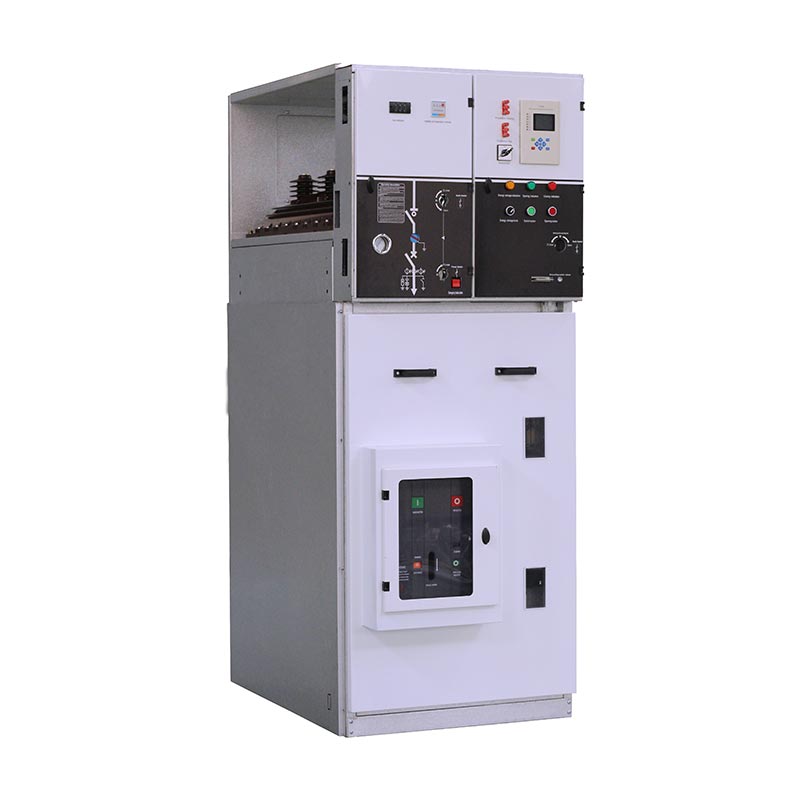

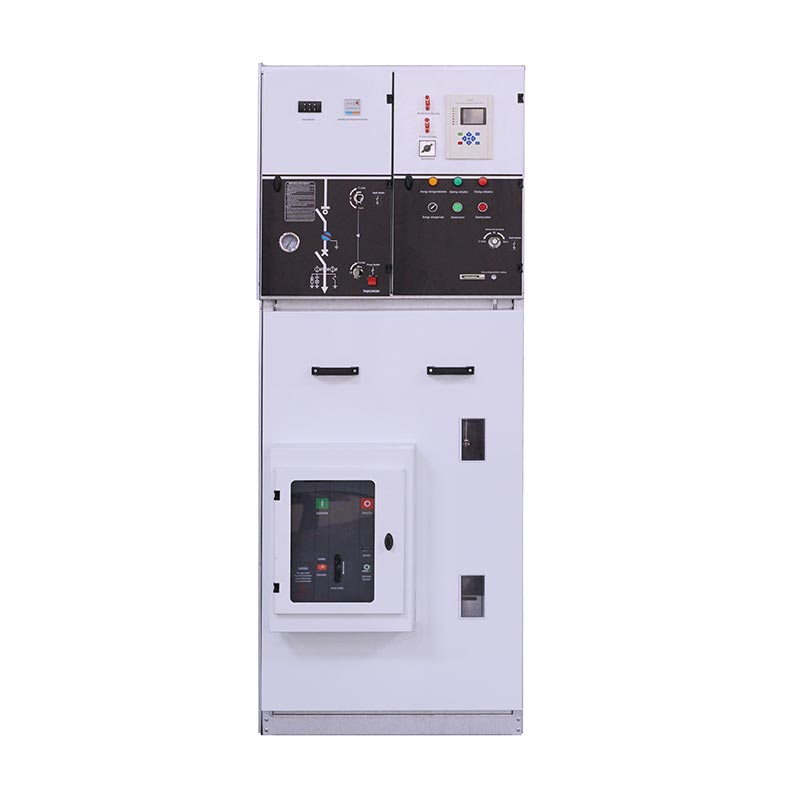

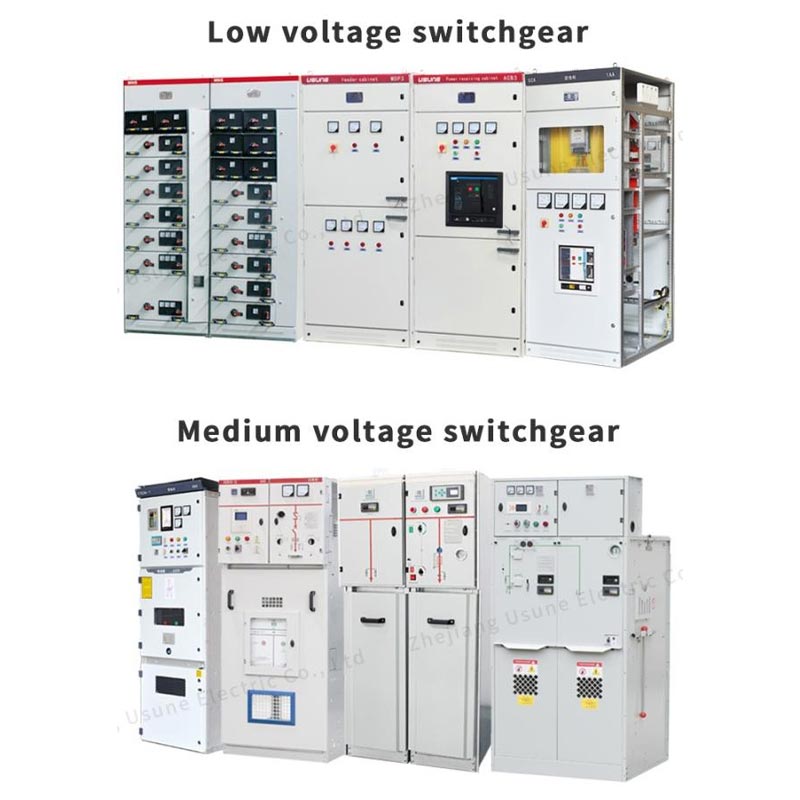

Κύρια μονάδα δακτυλίου με διακόπτη κυκλώματος

Η κύρια μονάδα δακτυλίου της σειράς USUNE XGN15 με διακόπτη κυκλώματος είναι ένας συμπαγής, επεκτάσιμος, μεταλλικός πίνακας διανομής σχεδιασμένο για αυτοματισμό διανομής ρεύματος. Ολόκληρο το ντουλάπι χρησιμοποιεί τεχνολογία μόνωσης αέρα, εξισορρόπηση της ασφάλειας και συμπαγή, καθιστώντας το κατάλληλο για διάφορα σενάρια εγκατάστασης σε περιορισμένο χώρο. Η απλή δομή και η ευέλικτη λειτουργία του μειώνουν σημαντικά την επιτόπια κατασκευή και τις επακόλουθες δυσκολίες συντήρησης, βελτιώνοντας την κατανομή ισχύος αποδοτικότητα λειτουργίας.

Ως επαγγελματίας κατασκευαστής με μεγάλη εμπειρία, η USUNE διαθέτει πλήρη Ε&Α, παραγωγή και δοκιμή σύστημα. Τα προϊόντα της σειράς XGN15 κατασκευάζονται ανεξάρτητα στο δικό της εργοστάσιο, με κάθε βήμα από ακατέργαστο υλικά σε τελικά προϊόντα που τηρούν αυστηρά τα διεθνή πρότυπα για τη διασφάλιση συνεπούς και σταθερής ποιότητας προϊόντων.

Βασική διαμόρφωση και τεχνικά πλεονεκτήματα

1.Διαμόρφωση κύριου διακόπτη

Ο κύριος διακόπτης αυτής της σειράς, η κύρια μονάδα δακτυλίου με διακόπτη κυκλώματος, είναι ένας διακόπτης φορτίου SF6 ανεξάρτητα που κατασκευάζεται από την USUNE, προσφέροντας πλεονεκτήματα όπως μεγάλη διάρκεια ζωής, σταθερή απόδοση και χαμηλό κόστος συντήρησης. Αυτό μπορεί επίσης να εξοπλιστεί με υπερσύγχρονους διακόπτες κενού ανάλογα με τις ανάγκες του χρήστη, βελτιώνοντας περαιτέρω την ικανότητα θραύσης και επίπεδο προστασίας του εξοπλισμού, προσαρμογή σε διαφορετικά σενάρια διανομής ισχύος.

2.Λειτουργίες και Επίπεδο Αυτοματισμού

Ο κεντρικός διακόπτης υποστηρίζει χειροκίνητη και ηλεκτρική λειτουργία για προσαρμογή σε διαφορετικές επιτόπιες λειτουργίες απαιτήσεις. Μπορεί να εξοπλιστεί με συσκευές FTU και RTU, ικανοποιώντας απόλυτα τις απαιτήσεις "τεσσάρων τηλεχειριστηρίου" (τηλεχειριστήριο έλεγχος, απομακρυσμένη σηματοδότηση, απομακρυσμένη μέτρηση και απομακρυσμένη ρύθμιση) του αυτοματισμού διανομής ισχύος, συνειδητοποίηση έξυπνη παρακολούθηση και διαχείριση του συστήματος διανομής ηλεκτρικής ενέργειας, και η τοποθέτηση των θεμελίων για την ευφυής αναβάθμιση του ηλεκτρικού δικτύου.

3. Προηγμένη Τεχνολογία

Εφαρμογές Ενσωματώνοντας προηγμένη τεχνολογία ανίχνευσης και τα πιο πρόσφατα ρελέ προστασίας, μπορεί να παρακολουθεί με ακρίβεια κατάσταση λειτουργίας του εξοπλισμού σε πραγματικό χρόνο, ανταποκρίνεται γρήγορα σε μη φυσιολογικές συνθήκες και διασφαλίζει την ασφάλεια της ισχύος συστήματα και εξοπλισμός διανομής. Η υιοθέτηση ενός ελαφρού και ευέλικτου συστήματος συναρμολόγησης μειώνει τη μεταφορά και δυσκολίες εγκατάστασης, ενώ διευκολύνεται η μετέπειτα συντήρηση και επέκταση, ανταποκρινόμενη στη συνεχώς μεταβαλλόμενη ισχύ ανάγκες διανομής της αγοράς.

Εφαρμογή

Η κύρια μονάδα δακτυλίου με διακόπτη κυκλώματος είναι κατάλληλη για συστήματα ισχύος 50/60 Hz, 12-36 kV και χρησιμοποιείται ευρέως σε βιομηχανική και δίκτυα δακτυλίου καλωδίων ηλεκτρικού ρεύματος και τερματικά τροφοδοσίας. Ως επαγγελματικός εξοπλισμός διανομής ενέργειας προμηθευτής, Η USUNE έχει βελτιστοποιήσει τον σχεδιασμό του προϊόντος, καθιστώντας το ιδιαίτερα κατάλληλο για τα ακόλουθα σενάρια:

- Αστική οικιακή διανομή ηλεκτρικής ενέργειας, μικροί υποσταθμοί, σταθμοί μεταγωγής και προκατασκευασμένοι υποσταθμοί.
- Βιομηχανικές και μεταλλευτικές επιχειρήσεις, εμπορικά κέντρα, αεροδρόμια, μετρό και άλλοι δημόσιοι χώροι.
- Νέα ενεργειακά πεδία όπως η παραγωγή αιολικής ενέργειας.
- Βασικές δημόσιες εγκαταστάσεις όπως νοσοκομεία, στάδια, σιδηρόδρομοι και σήραγγες.

Στην Κίνα, η κύρια μονάδα δακτυλίου με διακόπτη κυκλώματος έχει χρησιμοποιηθεί ευρέως σε διάφορα αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας ανακαίνιση έργα, λαμβάνοντας σταθερούς επαίνους από τους χρήστες για τη σταθερή απόδοση και την αξιόπιστη ποιότητά του.

Κατάσταση λειτουργίας

- Υψόμετρο ≤1000mm
- Θερμοκρασία περιβάλλοντος: 45℃~-35℃, μέγιστη διαφορά θερμοκρασίας ≤25℃
- Η μέση ημερήσια σχετική υγρασία δεν υπερβαίνει το 95%
- Η μέση μηνιαία σχετική υγρασία δεν υπερβαίνει το 90%
- Σεισμική ικανότητα: η σεισμική ένταση δεν υπερβαίνει τους 8 βαθμούς
- Χωρίς βίαιους κραδασμούς και κραδασμούς, πυρκαγιά, χημική διάβρωση, πεδίο κινδύνου έκρηξης

Τεχνικές Παράμετροι

Παράμετρος διαμόρφωσης περιβλήματος

Εισερχόμενο LBS

Trafo προστασία

Μέτρηση

Cbog με μέτρο

Cb εξερχόμενη

Δομή και διαμόρφωση διακόπτη

Μηχανισμός λειτουργίας

(1) Μηχανισμός λειτουργίας με ένα ελατήριο διπλής λειτουργίας: τύπος Κ

Η λειτουργία μεταγωγής λειτουργεί ανεξάρτητα με μοχλό ή κινητήρα.
Η λειτουργία διακόπτη γείωσης ανοίγει και κλείνει ανεξάρτητα χρησιμοποιώντας ένα μοχλό λειτουργίας και η ενέργεια λειτουργίας είναι παρέχεται από ένα ελατήριο συμπίεσης, το οποίο απελευθερώνεται για να κλείσει ή να αποσυνδεθεί η επαφή.

(2) Μηχανισμός λειτουργίας διπλού ελατηρίου διπλής λειτουργίας: Τύπος Α

Η λειτουργία μεταγωγής λειτουργεί ανεξάρτητα από ένα μοχλό ή κινητήρα και η ενέργεια λειτουργίας παρέχεται από α ελατήριο συμπίεσης, το οποίο απελευθερώνεται για να κλείσει η επαφή. Ανεξάρτητη λειτουργία ανοίγματος και κλεισίματος με κουμπί (0) ή μονάδα ενεργοποίησης ή συσκευή ενεργοποίησης διακλάδωσης.
Η λειτουργία του διακόπτη γείωσης λειτουργεί ανεξάρτητα με ένα μοχλό λειτουργίας και η ενέργεια λειτουργίας παρέχεται από α ελατήριο συμπίεσης, το οποίο απελευθερώνεται για να κλείσει ή να αποσυνδεθεί η επαφή.

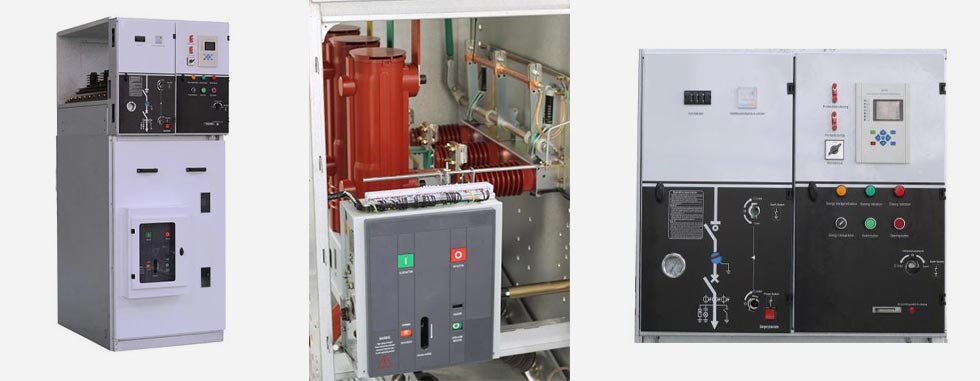

① Αίθουσα λεωφορείων
② Κύριος διακόπτης
③ Αίθουσα καλωδίων
④ Μηχανισμός λειτουργίας, μηχανισμός αλληλασφάλισης και δωμάτιο ελέγχου χαμηλής πίεσης

Ολόκληρος ο πίνακας διακοπτών μπορεί να χωριστεί σε δύο πάνω και κάτω μονάδες, η επάνω μονάδα του ντουλαπιού περιλαμβάνει το δωμάτιο λεωφορείου, διακόπτης φορτίου, δωμάτιο μηχανισμών λειτουργίας και δωμάτιο χαμηλής τάσης, και η κάτω μονάδα διαχωρίζεται από το καλώδιο δωμάτιο. Ολόκληρη η επάνω μονάδα μπορεί να αντικατασταθεί.

◇ Αίθουσα λεωφορείων

Η αίθουσα του διαύλου είναι τοποθετημένη στο πάνω μέρος του ντουλαπιού. Στην αίθουσα του διαύλου, οι κύριες μπάρες είναι συνδεδεμένες μαζί και διασχίζουν ολόκληρη τη σειρά διακοπτών.

◇ Διακόπτης διακοπής φορτίου

Ο χώρος μεταγωγής είναι εξοπλισμένος με διακόπτη φορτίου εξαφθοριούχου θείου τύπου SFG. Το κέλυφος του διακόπτη φορτίου είναι κατασκευασμένο του χύνεται εποξική ρητίνη, γεμάτη με αέριο εξαφθοριούχου θείου (SF6) ως μονωτικό μέσο και παρέχεται το κέλυφος με μια τρύπα παρατήρησης. Η αίθουσα μεταγωγών μπορεί να εξοπλιστεί με μετρητή πυκνότητας αερίου SF6 ή πυκνότητα αερίου με επαφή συναγερμού σύμφωνα με τις απαιτήσεις του πελάτη.

◇ Αίθουσα καλωδίων

Ο πίνακας του διακόπτη φορτίου διαθέτει ένα ευρύχωρο δωμάτιο καλωδίων, το οποίο χρησιμοποιείται κυρίως για τη σύνδεση καλωδίων, έτσι ώστε ο μονοπύρηνος ή Τα καλώδια τριών πυρήνων μπορούν να συνδεθούν χρησιμοποιώντας την απλούστερη μη θωρακισμένη κεφαλή καλωδίου, καθώς και επαρκής χώρος φιλοξενούν αλεξικέραυνος, μετασχηματιστής ρεύματος, κάτω διακόπτης γείωσης και άλλα εξαρτήματα. Σύμφωνα με τον τυπικό σχεδιασμό, το Η πόρτα του ντουλαπιού διαθέτει παράθυρο παρατήρησης και διάταξη κλειδώματος ασφαλείας. Κάτω πλάκα δωματίου καλωδίων με κάλυμμα σφράγισης και σφιγκτήρα καλωδίου κατάλληλου μεγέθους με βραχίονα στήριξης. Η κάτω πλάκα του δωματίου καλωδίων και το πλαίσιο της πόρτας μπορούν να αφαιρεθούν διευκολύνουν εγκατάσταση καλωδίων.

◇ Μηχανισμός λειτουργίας, μηχανισμός αλληλασφάλισης και δωμάτιο ελέγχου χαμηλής πίεσης

Το δωμάτιο με μηχανισμό κλειδώματος λειτουργεί επίσης ως πίνακας ελέγχου. Το δωμάτιο χαμηλής τάσης είναι εξοπλισμένο με ελατήριο μηχανισμός με δείκτη θέσης και μηχανική διάταξη αλληλασφάλισης και μπορεί επίσης να εξοπλιστεί με βοηθητικό επαφές, πηνία ταξιδιού, μηχανισμοί έκτακτης ανάγκης, χωρητικές ζωντανές οθόνες, κλειδαριές πλήκτρων και ηλεκτρικές συσκευές λειτουργίας. Στο Ταυτόχρονα, ο χώρος του θαλάμου χαμηλής πίεσης μπορεί επίσης να εξοπλιστεί με βρόχους ελέγχου, μετρητές και προστατευτικά ρελέ, και το ντουλάπι πλάτους 750 mm έχει δύο πανομοιότυπους θαλάμους χαμηλής πίεσης για περισσότερα αξεσουάρ.

Ο θάλαμος δικτύου δακτυλίου που είναι εξοπλισμένος με διακόπτες κυκλώματος χρησιμοποιείται κυρίως ως κύρια παροχή ρεύματος στο δίκτυο δακτυλίου σύστημα τροφοδοσίας, ο πίνακας εισερχόμενης γραμμής του τροφοδοτικού αναμονής και ο πίνακας μεσαίου τμήματος του διπλή σύστημα τροφοδοσίας.

◎ Ο δακτύλιος μονάδας XGN15 V περιλαμβάνει:

(1) Διακόπτης κενού
(2) Διακόπτης κυκλώματος εξαφθοριούχου θείου
(3) Μηχανισμός και ασφάλιση
(4) Διακόπτης γείωσης

◎ Τρόπος εγκατάστασης

Μπροστινό σταθερό, πλευρικά/πλευρικά τοποθετημένο σταθερό

◎ Κύρια δομή

(1) Από πάνω προς τα κάτω, η αίθουσα οργάνων, η αίθουσα λεωφορείων, η αίθουσα διακοπτών φορτίου (απομόνωση), η αίθουσα διακοπτών, το καλώδιο δωμάτιο.
(2) Το CT, το PT, ο αλεξικέραυνος, ο διακόπτης γείωσης και η συσκευή προστασίας ρελέ μπορούν να διαμορφωθούν ανάλογα με το χρήστη ανάγκες.
(3) Ο διακόπτης προστασίας κυκλώματος και ο διακόπτης φορτίου (απομόνωσης) μπορούν να κλειδωθούν.

Περιγραφή λειτουργίας

1. Λειτουργία της λαβής: Στέκεστε μπροστά από το διακόπτη, κρατήστε ψηλά το πάνω μέρος της λαβής και σπρώξτε προς τα εμπρός, το άλλο χέρι που κρατά το άκρο της λαβής για περιστροφή.
2. Βεβαιωθείτε ότι η πόρτα του ντουλαπιού έχει κλείσει σωστά πριν από την παροχή ρεύματος ή ότι έχει διαχωριστεί από τη γείωση.
3. Το μανόμετρο του διακόπτη πρέπει να ελεγχθεί πριν από την ενεργοποίηση και την απενεργοποίηση.

Ενεργοποιήστε

1. Βεβαιωθείτε ότι η πόρτα του ντουλαπιού είναι κλειστή. Εισαγάγετε τη λαβή στην επάνω οπή λειτουργίας και περιστρέψτε αριστερόστροφα 180° μέχρι να ακούσετε τη φωνή του διαχωριστικού φρένου. Η κεντρική ένδειξη του πίνακα είναι στη θέση της. η κάτω πόρτα είναι κλειστό και ο διακόπτης γείωσης είναι απενεργοποιημένος.

2. Εισαγάγετε τη χειρολαβή στην κάτω οπή λειτουργίας και περιστρέψτε δεξιόστροφα 180° μέχρι να ακούσετε το κλείσιμο φωνή? η κεντρική ένδειξη του πίνακα βρίσκεται στη θέση D. ο διακόπτης θα είναι ενεργοποιημένος και στη συνέχεια η λειτουργία τροφοδοσίας ρεύματος ολοκληρωθεί.

Απενεργοποιήστε

1. Απενεργοποιήστε: Εισαγάγετε τη χειρολαβή στην κάτω οπή λειτουργίας και περιστρέψτε αριστερόστροφα 180° μέχρι να ακούσετε το διαχωριστική φωνή φρένου (κουμπί άμεσης χρήσης εάν υπάρχει κουμπί), το κέντρο του πίνακα είναι στη θέση του, τότε το διακόπτης θα είναι εκτός λειτουργίας.

2. Ελέγξτε εάν η ζωντανή οθόνη είναι έξω για να βεβαιωθείτε ότι το δωμάτιο καλωδίων είναι ηλεκτρικά ουδέτερο. Εισαγάγετε τη λειτουργία λαβή στην επάνω οπή λειτουργίας και περιστρέψτε δεξιόστροφα 180° μέχρι να ακούσετε τη φωνή κλεισίματος· η κεντρική ένδειξη του Ο πίνακας είναι στη θέση του και η κάτω πόρτα είναι ξεκλείδωτη· ο διακόπτης γείωσης είναι κλειστός και μετά διακοπή ρεύματος λειτουργία ολοκληρώνεται.

Μεταφορά και αποθήκευση

Όταν το ερμάριο διακόπτη στερεωθεί στην κάτω πλάκα, μπορεί να φτυαριστεί με περονοφόρο ανυψωτικό. Όταν δεν είναι στερεωμένο στο κάτω πλάκα, το ερμάριο διακόπτη θα πρέπει να ανυψώνεται ή να μεταφέρεται ως σύνολο, αλλά θα πρέπει να μεταφέρεται κάθετα σε οποιαδήποτε χρόνο και δεν πρέπει να ανατραπεί για να αποφευχθεί η ζημιά στα εξαρτήματα του ντουλαπιού. Διακόπτης (ακόμα και με εξωτερικό συσκευασία) δεν πρέπει να φυλάσσεται έξω για μεγάλο χρονικό διάστημα.

Συντήρηση

◇ Το ντουλάπι δακτυλίου δεν χρειάζεται συντήρηση για τρία χρόνια υπό κανονικές συνθήκες.

◇ Οι μηχανισμοί λειτουργίας ενός ελατηρίου και διπλού ελατηρίου του διακόπτη φορτίου δεν χρειάζονται συντήρηση και δεν απαιτούν οποιαδήποτε λίπανση.

◇ Η διάταξη προστασίας ρελέ πρέπει να ελέγχεται σύμφωνα με τις απαιτήσεις του κατασκευαστή πριν τοποθετηθεί λειτουργία.

◇ Ο κύκλος συντήρησης του ντουλαπιού δικτύου δακτυλίου είναι γενικά μία φορά το χρόνο και συγκεκριμένα μέτρα συντήρησης θα πραγματοποιηθεί ως εξής:

(1) Σφίξτε όλες τις ηλεκτρικές συνδέσεις (κύριο λεωφορείο, διακόπτες, καλώδια, όργανα μέτρησης) σύμφωνα με απαιτήσεις των οδηγιών εγκατάστασης.
(2) Σκουπίστε με ηλεκτρική σκούπα όλα τα εξαρτήματα (κεντρικός διακόπτης, βοηθητικός διακόπτης, μηχανισμός ενεργοποίησης, κινητήρας, κ.λπ.) και εμφάνιση αγώγιμου επιθεώρηση.
(3) Εκτελέστε μία μόνο λειτουργία κλεισίματος/ανοίγματος σε όλους τους διακόπτες, συμπεριλαμβανομένου του διακόπτη γείωσης.
(4) Ενεργοποιήστε το βοηθητικό τροφοδοτικό ελέγχου (μην δίνετε το σήμα του τηλεχειριστηρίου) για μια διαδοχική ηλεκτρική λειτουργία.

Παραγγείλετε αγαθά

Τα ακόλουθα έγγραφα και συνημμένα θα παραδοθούν στο ερμάριο όταν ο πίνακας μεταγωγής φύγει από αυτό εργοστάσιο:

◇ πιστοποιητικό προϊόντος
◇ Οδηγίες χρήσης προϊόντος
◇ Δεδομένα σχεδιασμού μηχανικής προϊόντων
◇ Αξεσουάρ ντουλαπιού διακόπτη:
◇ Κάθε συνδυασμός τοποθέτησης είναι εξοπλισμένος με χειρολαβή διακόπτη φορτίου.

Οι χρήστες θα πρέπει να παρέχουν τις ακόλουθες πληροφορίες κατά την παραγγελία προϊόντων:

◇ Σχέδιο καλωδίωσης κύριου κυκλώματος και ειδικές τεχνικές απαιτήσεις
◇ Σχέδιο εγκατάστασης διακοπτών.
◇ Προδιαγραφές μοντέλου εξαρτημάτων ντουλαπιού διακόπτη και βοηθητικό βρόχο, σχηματικό διάγραμμα βρόχου ελέγχου (εάν απαραίτητο)
◇ Άλλα ειδικά αιτήματα για γραπτές πληροφορίες.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής
