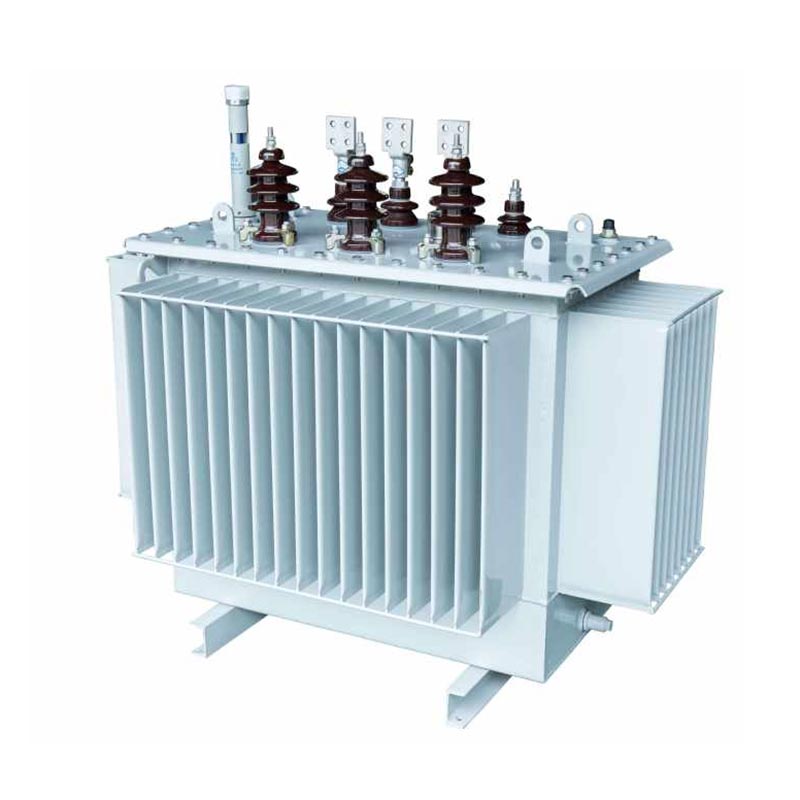

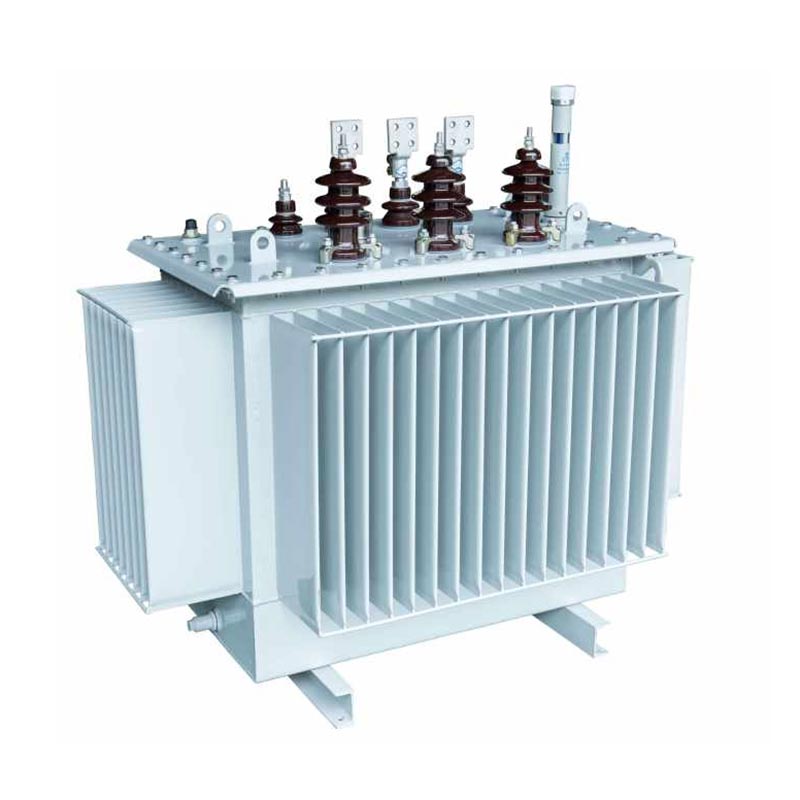

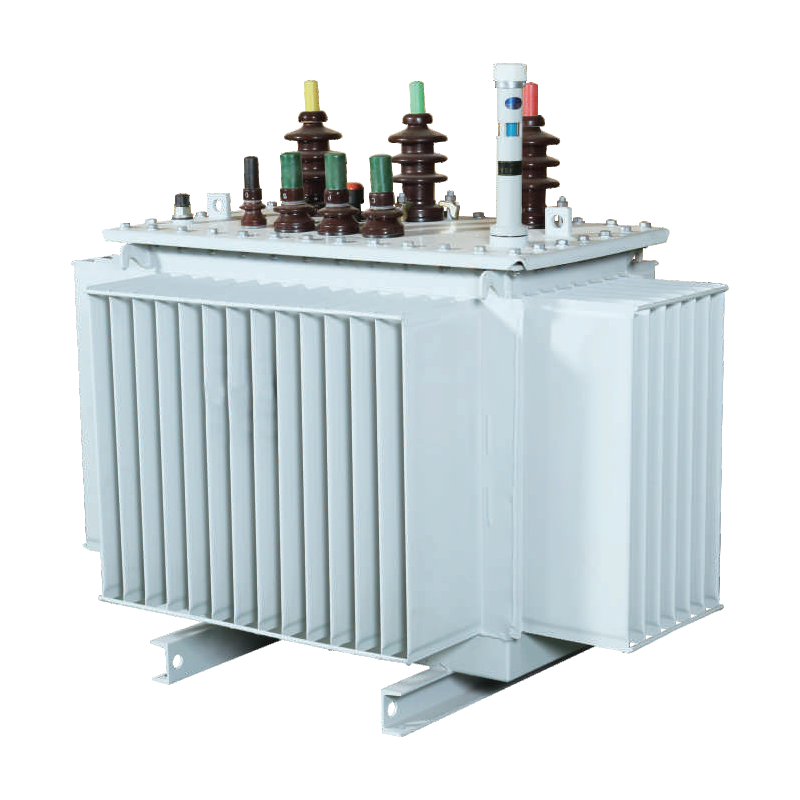

Ο μετασχηματιστής διανομής Onan 3 φάσης USUNE (ONAN) αναπτύσσεται και κατασκευάζεται ανεξάρτητα από την USUNE, ένα επαγγελματίας κατασκευαστής που ενσωματώνει Ε&Α, παραγωγή και πωλήσεις. Είναι ειδικά σχεδιασμένο για την ισχύ ανάγκες διανομής σύγχρονων αστικών και αγροτικών περιοχών και βιομηχανικών και μεταλλευτικών επιχειρήσεων, επίλυση προβλημάτων όπως π.χ χαμηλή απόδοση, υψηλή κατανάλωση ενέργειας και κακή σταθερότητα των παραδοσιακών μετασχηματιστών. Το προϊόν κατασκευάζεται στο τυποποιημένο εργοστάσιο της USUNE, βασιζόμενο σε ένα αυστηρό σύστημα ποιοτικού ελέγχου για να διασφαλιστεί ότι κάθε κομμάτι του εξοπλισμού πληροί τα διεθνή βιομηχανικά πρότυπα και μπορεί να λειτουργεί σταθερά κάτω από διάφορες σκληρές συνθήκες λειτουργίας.
Ο μετασχηματιστής διανομής Onan 3 φάσεων χρησιμοποιεί έναν τρισδιάστατο τυλιγμένο πυρήνα με ισόπλευρο τριγωνικό διάταξη, εξαλείφοντας τα κενά αέρα στο μαγνητικό κύκλωμα, με αποτέλεσμα πιο σφιχτές περιελίξεις και το συντομότερο δυνατό μήκος τριφασικού μαγνητικού κυκλώματος. Η περιοχή διατομής του πυρήνα της στήλης είναι σχεδόν κυκλική, βελτιστοποιώντας την δομή μαγνητικού κυκλώματος, μειώνοντας την κατανάλωση ενέργειας και τον θόρυβο λειτουργίας, επιτυγχάνοντας τριφασική ισορροπία και μειώνοντας τα τρίτα αρμονικά εξαρτήματα, θέτοντας τα θεμέλια για αποτελεσματική και σταθερή παροχή ρεύματος.
Αυτό το προϊόν είναι κατάλληλο για αναβαθμίσεις αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας και σενάρια βιομηχανικών και εξορυκτικών επιχειρήσεων και μπορεί να συνδυαστεί τέλεια με αρθρωτούς και προκατασκευασμένους υποσταθμούς, παρέχοντας αξιόπιστη υποστήριξη τροφοδοσίας. Ως α προμηθευτής επαγγελματικού εξοπλισμού ισχύος, η USUNE έχει εκτενή εμπειρία Ε&Α και κατασκευής και μπορεί να προσφέρει εξατομικευμένες λύσεις σύμφωνα με τις ανάγκες των πελατών.
Ο μετασχηματιστής διανομής Onan 3 φάσεων χρησιμοποιεί υψηλής ποιότητας φύλλα πυριτίου με προσανατολισμό κόκκων με εξαιρετική μαγνητική διαπερατότητα και χαμηλές απώλειες. χρησιμοποιεί γερμανική μηχανή εγκάρσιας κοπής GEORG με κοπή ραφής 45° για να εξασφαλίσει ακρίβεια πυρήνα και μείωση της μαγνητικής διαρροής. τα φύλλα πυριτίου διπλώνονται σε κυκλικά πολλαπλών σταδίων διατομές, βελτιστοποιώντας το μαγνητικό κύκλωμα, μειώνοντας το θόρυβο και την κατανάλωση ενέργειας και βελτιώνοντας την ενέργεια αποτελεσματικότητα.
Το πηνίο υψηλής τάσης είναι κυλινδρικό, ενώ το πηνίο χαμηλής τάσης είναι κυλινδρικό ή τύπου φύλλου, βελτιώνοντας αποτελεσματικά αντίσταση βραχυκυκλώματος και κεραυνού. Ο σχεδιασμός του πηνίου είναι ορθολογικός, με ομοιόμορφο μαγνητικό κύκλωμα διανομής, μειώνοντας την τοπική υπερθέρμανση, παρατείνοντας τη διάρκεια ζωής και διασφαλίζοντας σταθερή λειτουργία.
Κατασκευασμένο από υψηλής ποιότητας χαλύβδινο έλασμα ψυχρής έλασης, κατασκευασμένο με τη χρήση της γερμανικής δεξαμενής κυματοειδούς λαδιού GEORG γραμμή παραγωγής, εξασφαλίζοντας δομική αντοχή και σφράγιση. Η επιφάνεια είναι επικαλυμμένη με αντιδιαβρωτική επίστρωση, κατάλληλο για σκληρά περιβάλλοντα όπως εργοστάσια πετροχημικών, που πληρούν τις απαιτήσεις περιβαλλοντικής προστασίας. Το Η κυματοειδές δομή συνδυάζει τη διάχυση θερμότητας και την προσαρμοστικότητα στη θερμική διαστολή και συστολή λαδιού, ενώ η Ο σφραγισμένος σχεδιασμός επιβραδύνει τη γήρανση του λαδιού και παρατείνει τη διάρκεια ζωής του μετασχηματιστή.
Ο μετασχηματιστής διανομής Onan 3 φάσεων υιοθετεί μια μονωτική δομή κατηγορίας Α με εξαιρετική μόνωση απόδοση, ικανή να αντέχει κρούσεις υψηλής τάσης. Τα πηνία υψηλής και χαμηλής τάσης είναι διατεταγμένα ομόκεντρα, και η απόσταση των πηνίων χρησιμοποιεί ένα χιτώνιο από χαρτόνι με ένα μικρό διάκενο λαδιού για τη βελτίωση της απόδοσης της μόνωσης, αποτρέψτε τα βραχυκυκλώματα και εξασφαλίστε ασφαλή και σταθερή λειτουργία.
Ο μετασχηματιστής διανομής Onan 3 φάσης USUNE (ONAN) καλύπτει τρία επίπεδα τάσης: 10KV, 20KV και 36KV, συνάντηση διάφορες ανάγκες διανομής ενέργειας. Μπορεί να προσαρμοστεί σύμφωνα με το πραγματικό φορτίο του πελάτη, τις βασικές προδιαγραφές, και σενάριο εγκατάστασης, παρέχοντας ευέλικτες λύσεις.
1. Κόστος ηλεκτρικής ενέργειας (RMB/Έτος) = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος ρυθμός φορτίου)²] × 365 (Ημέρες) × 24
(Ώρες) ×
Τιμή ηλεκτρικής ενέργειας
2. Εκπομπές CO2 = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος ρυθμός φορτίου)²] × 365 (Ημέρες) × 24 (Ώρες) × Εκπομπές
Συντελεστής (kg-CO2/kWh)
Οι απώλειες χωρίς φορτίο και φορτίο του προϊόντος είναι σημαντικά χαμηλότερες από τους παραδοσιακούς μετασχηματιστές, μειώνοντας σημαντικά κόστος ηλεκτρικής ενέργειας των χρηστών και εκπομπές CO2. Ως κατασκευαστής με ρίζες στην Κίνα, η USUNE ακολουθεί την έννοια του πράσινου ανάπτυξη, βελτιστοποιεί συνεχώς το σχεδιασμό προϊόντων και προωθεί τη βιώσιμη ανάπτυξη της βιομηχανίας ηλεκτρικής ενέργειας.
1. Αναβάθμιση Αστικού και Αγροτικού Δικτύου Ενέργειας: Βελτιώνει τη σταθερότητα και την αποτελεσματικότητα του δικτύου ηλεκτρικής ενέργειας, επιλύοντας προβλήματα ανεπαρκής παροχή ρεύματος και υψηλή κατανάλωση ενέργειας.
2. Βιομηχανικές και Μεταλλευτικές Επιχειρήσεις: Καλύπτει τη ζήτηση για υψηλής ισχύος, σταθερή παροχή ρεύματος, αντέχει σε σκληρές συνθήκες περιβάλλοντα, και διασφαλίζει τη λειτουργία του εξοπλισμού παραγωγής.
3. Αρθρωτοί και προκατασκευασμένοι υποσταθμοί: Συμπαγής δομή, βολική εγκατάσταση και συντήρηση, μείωση της γης έκταση και κόστος κατασκευής.
| Ονομαστική χωρητικότητα (kVA) | HV (kV) | Εύρος κρούσεων υψηλής τάσης | LV (kV) | Διανυσματική ομάδα | Απώλεια χωρίς φορτίο (kW) | απώλεια φορτίου (kW) | Ρεύμα χωρίς φορτίο (%) | Αντίσταση (%) | Συνολικό βάρος (kg) | Μ×Π×Υ (χιλ.) | Κέντρο εγκατάστασης / οπή εγκατάστασης (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Σημείωση: Για μετασχηματιστές με ονομαστική χωρητικότητα 500 kVA και κάτω, η απώλεια φορτίου πάνω από τη ράμπα στον πίνακα είναι ισχύει για το Dyn11 ομάδα σύνδεσης και η απώλεια φορτίου κάτω από τη ράμπα ισχύει για την ομάδα σύνδεσης Yyn0.
| Ονομαστική χωρητικότητα (kVA) | HV (kV) | Εύρος κρούσεων υψηλής τάσης | LV (kV) | Διανυσματική ομάδα | Απώλεια χωρίς φορτίο (kW) | απώλεια φορτίου (kW) | Ρεύμα χωρίς φορτίο (%) | Αντίσταση (%) | Συνολικό βάρος (kg) | Μ×Π×Υ (χιλ.) | Κέντρο εγκατάστασης / οπή εγκατάστασης (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Ονομαστική χωρητικότητα (kVA) | HV (kV) | Εύρος κρούσεων υψηλής τάσης | LV (kV) | Διανυσματική ομάδα | Απώλεια χωρίς φορτίο (kW) | απώλεια φορτίου (kW) | Ρεύμα χωρίς φορτίο (%) | Αντίσταση (%) | Συνολικό βάρος (kg) | Μ×Π×Υ (χιλ.) | Κέντρο εγκατάστασης / οπή εγκατάστασης (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Εργοστάσιο, μπορούμε να εγγυηθούμε ότι η τιμή μας είναι λογική και ανταγωνιστική.
Συνήθως δίνουμε προσφορά εντός 24 ωρών από τη λήψη της ερώτησής σας.
Ναι, φυσικά, δεχόμαστε ΚΑΕ.
Ο χρόνος παράδοσης εξαρτάται από τις ποσότητες που παραγγέλθηκαν, συνήθως εντός 15-20 ημερών από την παραλαβή της πληρωμής.
Όλα τα προϊόντα θα ελεγχθούν ξεκινώντας από τα αξεσουάρ και θα πραγματοποιηθούν με δοκιμές ρουτίνας πριν την αναχώρηση το εργοστάσιό μας.
Τραβήξτε φωτογραφίες ή βίντεο με τα προβλήματα ποιότητας και στείλτε μας για έλεγχο και επιβεβαίωση, και θα κάνουμε ένα ικανοποιημένη λύση για εσάς μέσα σε 1-3 ημέρες.
12 μήνες από την ημερομηνία αποστολής.
● Είμαστε εξειδικευμένοι στον τομέα για περισσότερα από 14 χρόνια και έχουμε μια καλά έμπειρη ομάδα Ε&Α που αναλαμβάνει το σχεδιασμό
και εργασίες ανάπτυξης για κάθε έργο με βάση τις ιδιαίτερες απαιτήσεις του πελάτη.
● Έχουμε εξαιρετικά αυστηρή διαδικασία QC από εξαρτήματα έως τελικά προϊόντα.
● Σταθερή περίοδος παραγωγής εντός 15-20 ημερών.
● Έχουμε πλήρες σύνολο αναφορών δοκιμών για προϊόντα.
● Παρέχεται λύση ενός βήματος.
