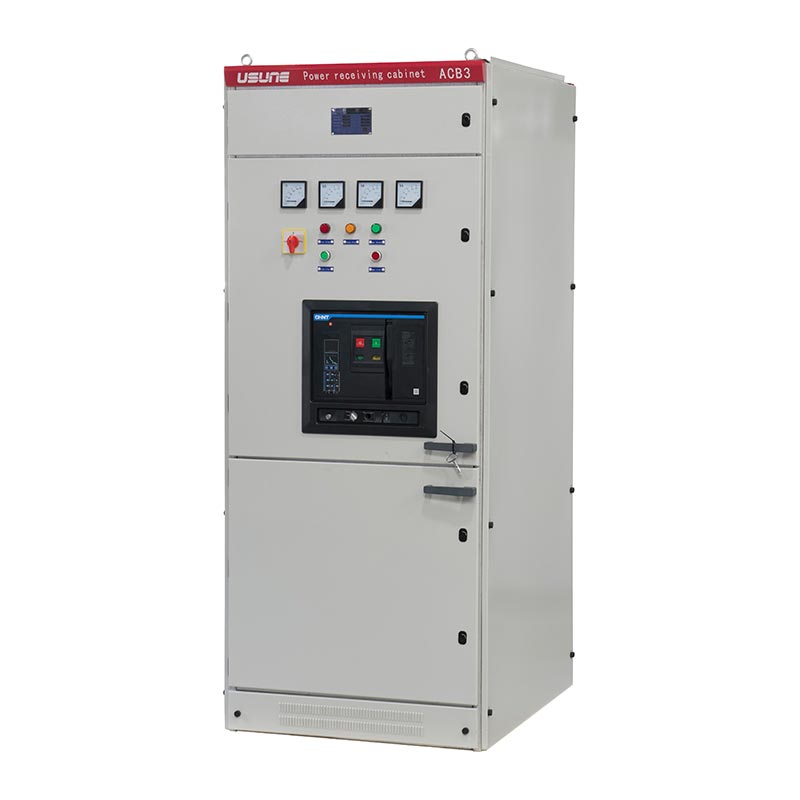

Ντουλάπι διακόπτη σταθερού τύπου χαμηλής τάσης

Το ντουλάπι σταθερού τύπου χαμηλής τάσης Usune GGD είναι ειδικά σχεδιασμένο για συστήματα διανομής ισχύος AC 50 Hz με ονομαστική τάση λειτουργίας 380V και ονομαστικό ρεύμα λειτουργίας έως 3150Α. Λειτουργεί ως κεντρικός κόμβος ελέγχου για εξοπλισμό ηλεκτρικής ενέργειας, φωτισμού και διανομής, πραγματοποιώντας σταθερά και αποτελεσματικά τις λειτουργίες διανομής ισχύος.

Αναπτύχθηκε ως απάντηση στις ανάγκες των ενεργειακών τομέων, των χρηστών ενέργειας και των μονάδων σχεδιασμού, αυτό το προϊόν μπορεί να υπερηφανεύεται για προηγμένες τεχνολογίας και αποτελεί ιδανική αναβάθμιση από τους παραδοσιακούς διακόπτες χαμηλής τάσης. Ως βασικό προϊόν ενός κορυφαίου Κινέζου κατασκευαστής, ενσωματώνει αξιόπιστη απόδοση, ασφαλή λειτουργία και άνετη συντήρηση, καθιστώντας το το προτιμώμενο επιλογή για παγκόσμιους χρήστες που αναζητούν έναν αξιόπιστο προμηθευτή διανομής ρεύματος χαμηλής τάσης. Μόχλευση της παραγωγής δυνατότητες προηγμένων κινεζικών εργοστασίων, η ποιότητά του είναι εγγυημένη.

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Βασικές Τεχνικές Παράμετροι

1. Ονομαστική συχνότητα: 50Hz
2. Ονομαστική τάση λειτουργίας: 380V AC
3. Ονομαστικό ρεύμα λειτουργίας: Έως 3150A
4. Ισχύοντα πρότυπα: IEC439, GB 7251, IEC60056, κ.λπ.
5. Βαθμολογία προστασίας: IP30–IP54 (προσαρμόσιμο)
6. Ικανότητα θραύσης: Υψηλή, εξαιρετική δυναμική και θερμική σταθερότητα

Συμμόρφωση και Διασφάλιση Ποιότητας

1. Διεθνή Πρότυπα

Ο πίνακας διακοπτών σταθερού τύπου χαμηλής τάσης συμμορφώνεται πλήρως με τα βασικά διεθνή ηλεκτρικά πρότυπα, διασφαλίζοντας παγκόσμια εφαρμογή και αξιοπιστία. Αυτά τα πρότυπα περιλαμβάνουν: IEC60056 (Διακόπτες κυκλώματος εναλλασσόμενου ρεύματος υψηλής τάσης), IEC60099 (Ασφαλιστές υπερτάσεων μετάλλου χωρίς διάκενο), IEC60129 (Διακόπτες αποσύνδεσης AC και διακόπτες γείωσης), IEC60185 (Μετασχηματιστές ρεύματος), IEC60186 (Μετασχηματιστές τάσης) και IEC60298 (1kV–50kV AC Metal-Enclosed Switchgear).

2. Εθνικά και Βιομηχανικά Πρότυπα

Ο εξοπλισμός διανομής πληροί τα αυστηρά κινεζικά εθνικά και βιομηχανικά πρότυπα, όπως: GB/T7251.12-2013 (χαμηλή τάση συγκροτήματα εξοπλισμού διανομής και ελέγχου), GB1207 (μετασχηματιστές τάσης), GB1208 (μετασχηματιστές ρεύματος), GB50150-2006 «Πρότυπο για Δοκιμές Αποδοχής Ηλεκτρικού Εξοπλισμού σε Ηλεκτρικές Εγκαταστάσεις», και DL/T 5004-2004 «Τεχνικό Προδιαγραφή Σχεδιασμού Συστημάτων ΣΡ στην Ηλεκτρομηχανική».

3. Αυστηρές δοκιμές και επιθεώρηση

- Οπτική επιθεώρηση: Διενεργείται μια ολοκληρωμένη οπτική και διαστατική επιθεώρηση στο στυλ του ντουλαπιού, διαστάσεις, δομικός σχεδιασμός, καθώς και η επιλογή, η διάταξη, η καλωδίωση, η διαδικασία εγκατάστασης και η επιφανειακή επίστρωση εσωτερικών εξαρτημάτων για τη διασφάλιση της συμμόρφωσης με τις τεχνικές απαιτήσεις και τηρούνται αρχεία.

- Εργοστασιακές δοκιμές: Κάθε εξοπλισμός υποβάλλεται σε εργοστασιακή δοκιμή και επιθεώρηση σύμφωνα με τις τρέχουσες εθνικές και βιομηχανικά πρότυπα πριν φύγετε από το εργοστάσιο και παρέχονται αυθεντικά αρχεία δοκιμών για να διασφαλιστεί ότι το προϊόν πληροί τα πρότυπα πριν από την παράδοση.

Απαιτήσεις Λειτουργικού Περιβάλλοντος

1. Θερμοκρασία περιβάλλοντος: -5℃ έως +40℃, μέση θερμοκρασία 24 ωρών ≤ +35℃
2. Υψόμετρο: ≤ 2000m (εσωτερική εγκατάσταση)
3. Σχετική υγρασία: ≤ 50% στους +40℃, μπορεί να χαλαρώσει σε χαμηλές θερμοκρασίες (π.χ. ≤ 90% στους +20℃), λαμβάνοντας υπόψη συμπύκνωση λόγω μεταβολών της θερμοκρασίας.
4. Γωνία εγκατάστασης: Γωνία με κατακόρυφο επίπεδο ≤ 5°
5. Περιβαλλοντικές απαιτήσεις: Χωρίς σοβαρούς κραδασμούς, κρούσεις και διαβρωτικές ουσίες. ειδικές απαιτήσεις μπορεί να γίνει διαπραγμάτευση με τον κατασκευαστή.

Βασικά πλεονεκτήματα απόδοσης

1. Υψηλή ικανότητα θραύσης και ισχυρή σταθερότητα

Στιβαρή δομή, ικανή να αντέχει μεγάλα ρεύματα βραχυκυκλώματος και σταθερή λειτουργία σε ακραίες συνθήκες ηλεκτρικές συνθήκες.

2. Ευέλικτη διαμόρφωση

Οι αρθρωτές ηλεκτρικές λύσεις υποστηρίζουν διάφορους συνδυασμούς, πολλές σειρές είναι διαθέσιμες, προσαρμόσιμες σε διαφορετικές σενάρια εφαρμογής.

3. Πρακτικό και ανθεκτικό

Νέα δομή, υψηλό επίπεδο προστασίας, ανθεκτικό στη σκόνη, ανθεκτικό στην υγρασία και αντοχή στην κρούση, παρατείνοντας τη διάρκεια ζωής.

4. Ασφαλές και εύκολο στη συντήρηση

Σαφής διάταξη, εύκολα προσβάσιμα εξαρτήματα, άνετη λειτουργία, μείωση του χρόνου διακοπής λειτουργίας και απλοποίηση της συντήρησης. 5. Ευρεία Εφαρμογή: Ευρέως εφαρμόσιμο σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, εργοστάσια, εμπορικά κτίρια και έργα υποδομής.

Υποθέσεις εφαρμογών πραγματικού κόσμου

Περίπτωση 1: Έργο διανομής ενέργειας για ένα μεγάλο ανθρακωρυχείο

1. Ιστορικό έργου: Μια μεγάλη ομάδα εξόρυξης άνθρακα χρειαζόταν ένα αξιόπιστο σύστημα διανομής ηλεκτρικής ενέργειας χαμηλής τάσης για υπόγειος εξοπλισμός εξόρυξης και επιφανειακές εγκαταστάσεις, που αντιμετωπίζουν σκληρά περιβάλλοντα όπως σκόνη, υγρασία και δόνηση.
2. Λύση: Η Usune παρέχει ντουλάπια μεταγωγέων σταθερού τύπου χαμηλής τάσης σειράς 36 GGD, προσαρμοσμένα με IP54 προστασία και αντικραδασμική εγκατάσταση.
3. Αποτελέσματα Εφαρμογής: Σταθερή λειτουργία για πάνω από 5 χρόνια χωρίς μεγάλες ηλεκτρικές βλάβες. συχνότητα συντήρησης μειωμένο κατά 30% σε σύγκριση με παλαιότερο εξοπλισμό. χωρίς ατυχήματα ηλεκτρικής ασφάλειας, βελτιώνοντας την απόδοση εξόρυξης.

Περίπτωση 2: Έργο Αναβάθμισης Αστικού Υποσταθμού

1. Ιστορικό έργου: Ένας δημοτικός υποσταθμός χρειάζεται για την αναβάθμιση του παλιού συστήματος διανομής ηλεκτρικής ενέργειας, που απαιτεί αυξημένη δυναμικότητα τροφοδοσίας και αξιοπιστία για την κάλυψη των αναγκών ηλεκτρικής ενέργειας των κατοίκων και των επιχειρήσεων.
2. Λύση: Χρησιμοποιήθηκε διακόπτης Usune GGD, με ονομαστικό ρεύμα 3150A, ενσωματώνοντας έξυπνη παρακολούθηση και λειτουργίες προστασίας.
3. Επιπτώσεις Εφαρμογής: Η χωρητικότητα διανομής ενέργειας αυξήθηκε κατά 40%, καλύπτοντας τη ζήτηση ισχύος αιχμής. χρόνος απόκρισης σφάλματος μειώθηκε κατά 60%, μειώνοντας τη διάρκεια διακοπής ρεύματος. συμβατό με τα πρότυπα State Grid, επιτυγχάνοντας άριστα αποδοχή.

Τεχνικές Προδιαγραφές

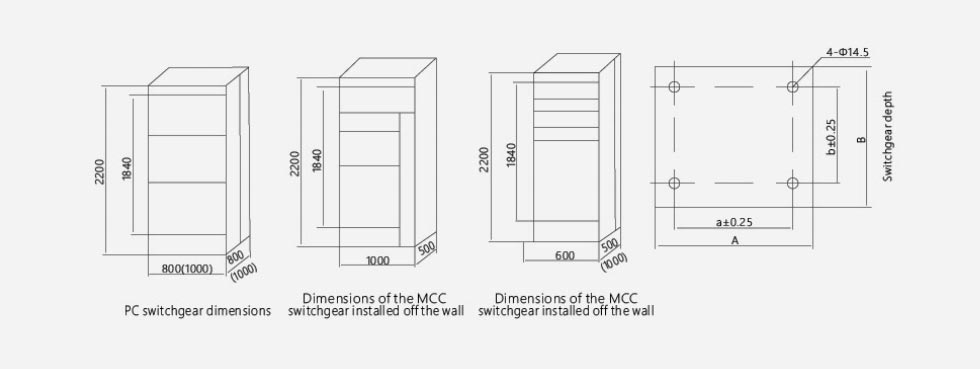

Εξωτερική διάσταση προϊόντος

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

FAQ

Ε1: Ποια είναι η βαθμολογία προστασίας του ντουλαπιού σταθερού τύπου χαμηλής τάσης Usune GGD και πώς προσαρμόζεται σε διαφορετικά περιβάλλοντα;

Α: Η τυπική βαθμολογία προστασίας είναι IP30, προσαρμόσιμη έως IP54. Οι υψηλότερες βαθμολογίες προστασίας (π.χ. IP54) είναι η σκόνη και ανθεκτικό στην υγρασία, κατάλληλο για ορυχεία, εργοστάσια και υγρά περιβάλλοντα. για διαβρωτικά περιβάλλοντα, Διατίθενται αντιδιαβρωτικά επιστρώματα και εξειδικευμένα υλικά για την κάλυψη των εξατομικευμένων αναγκών.

Ε2: Ποια είναι η διάρκεια ζωής του προϊόντος και ποια τακτική συντήρηση απαιτείται;

Α: Η κανονική διάρκεια ζωής είναι 15-20 χρόνια. Η τακτική συντήρηση περιλαμβάνει: τριμηνιαίο καθαρισμό σκόνης, έλεγχο των συνδετήρων και κατάσταση λειτουργίας εξαρτήματος· ετήσια ολοκληρωμένη δοκιμή αντίστασης μόνωσης και λειτουργία προστασίας βαθμονόμηση. Η σωστή συντήρηση μπορεί να παρατείνει τη διάρκεια ζωής και να εξασφαλίσει σταθερή λειτουργία.

Ε3: Μπορεί η Usune να παρέχει προσαρμοσμένες λύσεις για ειδική τάση/ρεύμα ή δομές;

Α: Ναι. Ως επαγγελματίας κατασκευαστής, προσφέρουμε υπηρεσίες πλήρους προσαρμογής: ρύθμιση ονομαστικής τάσης (220V/400V) και ρεύμα (έως 3150A), τροποποίηση διαστάσεων, διάταξης εξαρτημάτων και λειτουργιών. η ομάδα μηχανικών μας θα λειτουργήσει στενά μαζί για να σχεδιάζουν προσαρμοσμένες λύσεις που συμμορφώνονται με τα πρότυπα IEC/GB.
