Με τη συνεχή ανάπτυξη των βιομηχανικών συστημάτων ηλεκτρικής ενέργειας, οι σταθμοί παραγωγής ενέργειας και οι ηλεκτρικές εγκαταστάσεις απαιτούν ασφαλέστερες και πιο αξιόπιστες λύσεις για την απομόνωση ισχύος κατά τη συντήρηση του εξοπλισμού.Διακόπτες αποσύνδεσης υψηλής τάσηςδιαδραματίζουν ουσιαστικό ρόλο στη διασφάλιση της ηλεκτρικής ασφάλειας παρέχοντας αξιόπιστη απομόνωση και βελτιώνοντας την απόδοση συντήρησης.

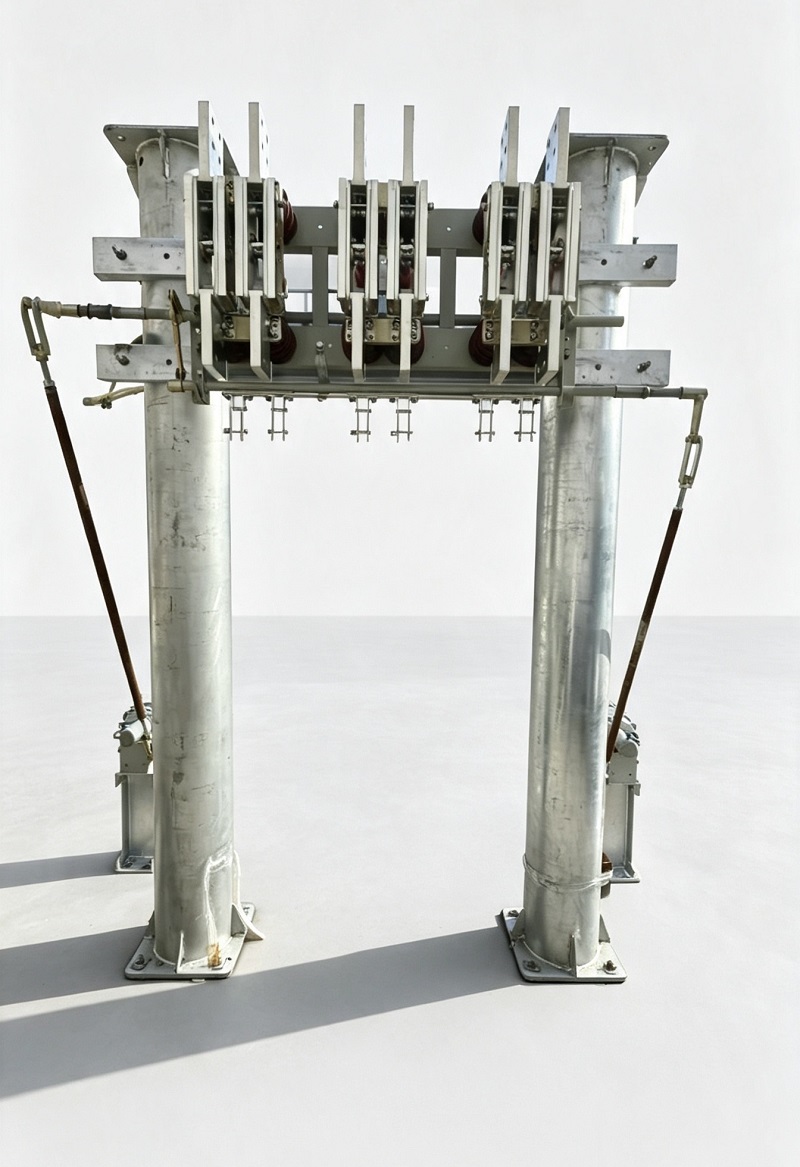

Ο διακόπτης αποσύνδεσης υψηλής τάσης εσωτερικού χώρου της σειράς GN22-6 είναι μια ηλεκτρική συσκευή υψηλής τάσης νέας γενιάς που αναπτύχθηκε για συστήματα ισχύος μέσης τάσης. Με την ενσωμάτωση προηγμένης τεχνολογίας μηχανικής μετάδοσης, βελτιστοποιημένες δομές επαφής και αγώγιμα εξαρτήματα υψηλής αντοχής, η σειρά GN22-6 παρέχει αξιόπιστη απόδοση απομόνωσης για μεγάλες μονάδες παραγωγής ενέργειας και βιομηχανικές ηλεκτρικές εφαρμογές.
Ο διακόπτης αποσύνδεσης υψηλής τάσης εσωτερικού χώρου GN22-6 χρησιμοποιείται κυρίως σε μεγάλες μονάδες παραγωγής ενέργειας και ηλεκτρικά συστήματα για την απομόνωση των τροφοδοτικών κατά την επιθεώρηση και τη συντήρηση του εξοπλισμού. Το προϊόν μπορεί να διαμορφωθεί ως τρεις ανεξάρτητες μονοπολικές μονάδες ή ως ενσωματωμένο τριπολικό συγκρότημα, παρέχοντας ευέλικτες επιλογές εγκατάστασης για διαφορετικές απαιτήσεις συστήματος ισχύος.
Ο διακόπτης αποσύνδεσης και ο αντίστοιχος μηχανισμός λειτουργίας του συμμορφώνονται με το GB 1985 (εναλλασσόμενο ρεύμαΔιακόπτες Αποσύνδεσης Υψηλής Τάσηςκαι διακόπτες γείωσης), διασφαλίζοντας αξιόπιστη απόδοση και συμβατότητα με τα πρότυπα ηλεκτρικού εξοπλισμού υψηλής τάσης.
| Είδος | Τεχνική Απαίτηση |
|---|---|
| Υψόμετρο | ≤1000 μ |
| Θερμοκρασία περιβάλλοντος | -25℃ ~ +40℃ |
| Σχετική Υγρασία | ≤90% (στους +25℃) |
| Περιβάλλον Εγκατάστασης | Χωρίς σοβαρά διαβρωτικά αέρια, αλατομίχλη, σκόνη, εκρηκτικές ή διαβρωτικές ουσίες |
| Κατάσταση δόνησης | Χωρίς συχνούς έντονους κραδασμούς |
Η σειρά GN22-6 υιοθετεί μια τριπολική δομή μαχαιριού-λεπίδας. Τα αγώγιμα εξαρτήματα κάθε στύλου στερεώνονται στο πλαίσιο βάσης μέσω μονωτών κολόνας ή μονωτήρες δακτυλίου, εξασφαλίζοντας σταθερή μηχανική στήριξη και ηλεκτρική απόδοση μόνωσης.
Οι λεπίδες διακόπτη κατασκευάζονται από χάλκινες πλάκες με πάχος με τεχνολογία μηχανικής κατεργασίας ακριβείας, βελτιώνοντας την ποιότητα της επιφάνειας και την ηλεκτρική αγωγιμότητα των αγώγιμων εξαρτημάτων. Η βελτιστοποιημένη δομή επαφής παρέχει αξιόπιστη απόδοση σύνδεσης και προσφέρει δυνατότητα αυτοκαθαρισμού κατά τη λειτουργία, συμβάλλοντας στη μείωση της αντίστασης επαφής και στη βελτίωση της σταθερότητας της υπηρεσίας.
Διαφορετικά από τους παραδοσιακούς μηχανισμούς διακοπτών αποσύνδεσης, η σειρά GN22-6 υιοθετεί έναν ειδικά σχεδιασμένο μηχανισμό κλεισίματος και κλειδώματος δύο βημάτων για να λύσει την κοινή πρόκληση μεταξύ υψηλής πίεσης επαφής και ροπής λειτουργίας.

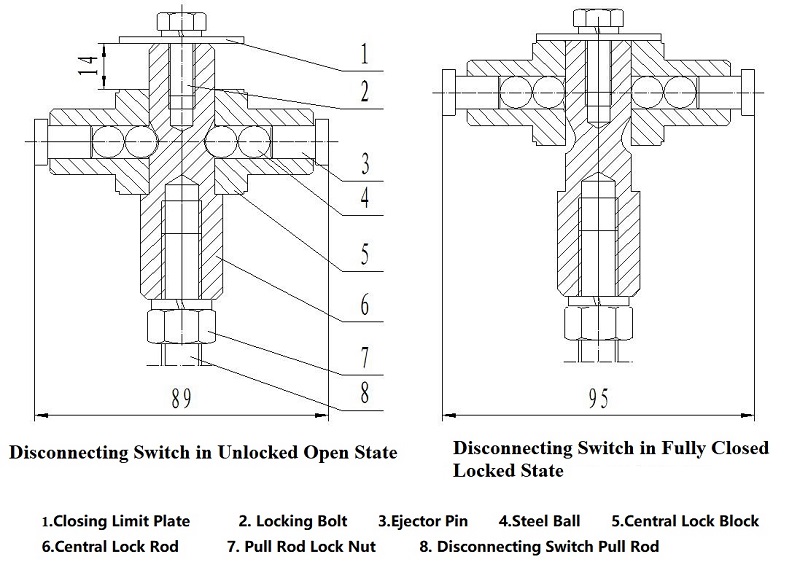

Κατά την πρώτη περιστροφή 80° του κύριου άξονα, η λεπίδα διακόπτη μετακινείται από την πλήρως ανοιχτή θέση στην προκαταρκτική κλειστή θέση.
Κατά την ακόλουθη περιστροφή κατά 10°, ο μηχανισμός μπλοκ ασφάλισης κινεί τη ράβδο κεντρικού κλειδώματος, τις χαλύβδινες σφαίρες και τους πείρους του εκτοξευτήρα. Οι μαγνητικές πλάκες ασφάλισης ενισχύουν τη δύναμη μέσω μιας δομής μοχλού, αυξάνοντας την ώθηση περίπου 5,5 φορές και δημιουργώντας ισχυρή πίεση επαφής στη λεπίδα του διακόπτη.
Αυτή η καινοτόμος δομή παρέχει:
Η σειρά GN22-6 υποστηρίζει διάφορες απαιτήσεις ονομαστικού ρεύματος, καθιστώντας την κατάλληλη για εφαρμογές διανομής ισχύος υψηλού ρεύματος και απομόνωσης συντήρησης.
| Μοντέλο | Ονομαστική τάση (kV) | Μέγιστη τάση λειτουργίας (kV) | Τάση αντοχής συχνότητας ισχύος 1 λεπτού (kV) | Ονομαστικό ρεύμα (A) | Δυναμικό ρεύμα σταθερότητας (kA) | Ρεύμα θερμικής σταθερότητας 3s (kA) |
|---|---|---|---|---|---|---|
| ΓΝ22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Σημειώσεις: Το GN22-10 αντιπροσωπεύει τον τύπο επίπεδης τοποθέτησης. Το C αντιπροσωπεύει τον τύπο διαμπερούς τοίχου. Το D αντιπροσωπεύει τον τύπο γείωσης.
Ο διακόπτης αποσύνδεσης GN22-6 υποστηρίζει μεθόδους οριζόντιας, κάθετης και κεκλιμένης εγκατάστασης, επιτρέποντας την ευέλικτη ενσωμάτωση σε διαφορετικά ηλεκτρικά συστήματα.
Οι συμβατοί μηχανισμοί λειτουργίας περιλαμβάνουν:
| Ονομαστικό ρεύμα | Μέγιστη ροπή λειτουργίας |
|---|---|
| 2000Α | <145 N·m |
| 3150Α | <180 N·m |
| 4000Α | <200 N·m |
| 5000Α | <250 N·m |
| 6300Α | <300 N·m |
| 8000Α | <350 N·m |
Για να διατηρηθεί σταθερή η απόδοση, θα πρέπει να διεξάγονται τακτικές επιθεωρήσεις και συντήρηση μετά τη θέση σε λειτουργία. Οι συνιστώμενες διαδικασίες συντήρησης περιλαμβάνουν:
| Συστατικό | Προτεινόμενο Υλικό |
|---|---|
| Κινούμενα εξαρτήματα | Λιπαντικό γράσο ZG-1 |
| Επικοινωνήστε με το Surface Protection | SYB1607 Βιομηχανική Βαζελίνη |
Καθώς τα ηλεκτρικά συστήματα συνεχίζουν να αναπτύσσονται προς υψηλότερη χωρητικότητα και βελτιωμένη αξιοπιστία, η προηγμένη τεχνολογία διακόπτη αποσύνδεσης γίνεται όλο και πιο σημαντική για την ασφάλεια ισχύος και τη συντήρηση του εξοπλισμού.
Με ικανότητα υψηλού ρεύματος, βελτιστοποιημένες δομές επαφής και αξιόπιστο μηχανικό σχεδιασμό, ο διακόπτης αποσύνδεσης υψηλής τάσης εσωτερικού χώρου GN22-6 παρέχει μια αξιόπιστη λύση απομόνωσης για σταθμούς παραγωγής ενέργειας, υποσταθμούς και βιομηχανικά ηλεκτρικά συστήματα.
Βελτιώνοντας τη λειτουργική ασφάλεια και την αξιοπιστία του εξοπλισμού, η σειρά GN22-6 υποστηρίζει τον εκσυγχρονισμό και τη σταθερή ανάπτυξη της υποδομής ισχύος μέσης τάσης.
