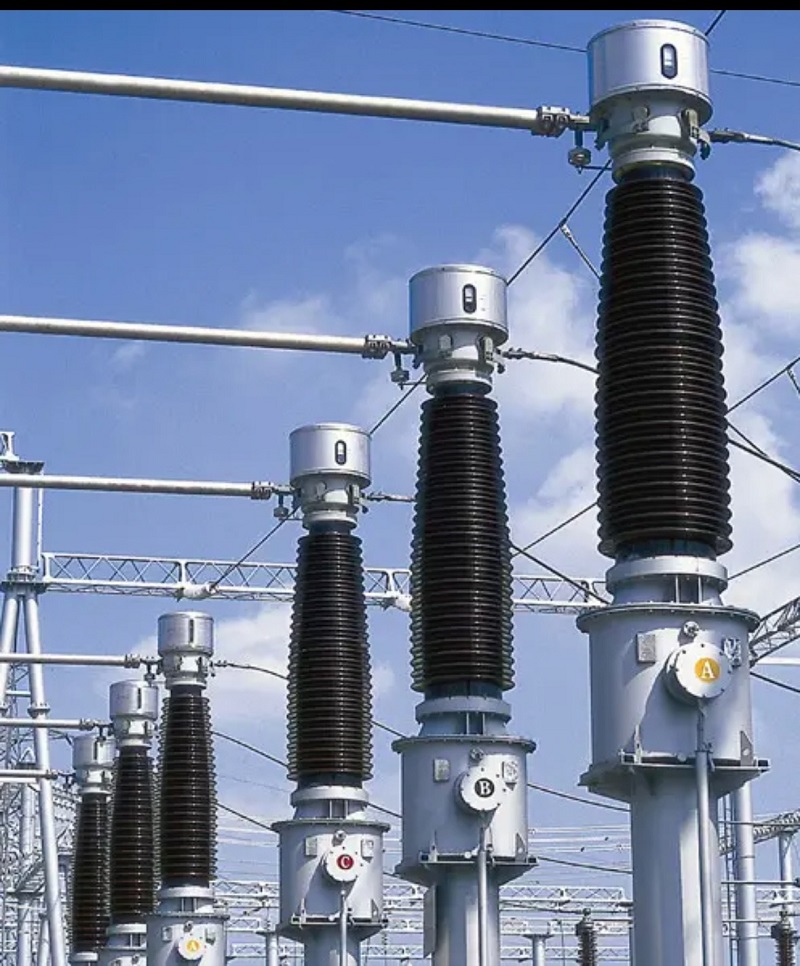

Μετασχηματιστής ρεύματος LB6-110kVείναι ένας μετασχηματιστής ρεύματος υψηλής τάσης σχεδιασμένος για μέτρηση ρεύματος, μέτρηση ενέργειας και προστασία ρελέ σε συστήματα ισχύος εναλλασσόμενου ρεύματος 110 kV. Κατάλληλος για ηλεκτρικά δίκτυα 50Hz και 60Hz, αυτός ο μετασχηματιστής παρέχει σταθερή απόδοση και υψηλή ακρίβεια μέτρησης για υποσταθμούς, συστήματα μετάδοσης ισχύος και βιομηχανικές εγκαταστάσεις παραγωγής ενέργειας.
Με προηγμένη τεχνολογία μόνωσης βυθισμένη στο λάδι και πλήρως στεγανοποιημένη δομή, ο μετασχηματιστής ρεύματος LB6-110kV προσφέρει εξαιρετική ηλεκτρική μόνωση, αξιόπιστη λειτουργία και μεγάλη διάρκεια ζωής υπό απαιτητικές συνθήκες εργασίας υψηλής τάσης.
Ο μετασχηματιστής ρεύματος σειράς LB6-110kV υιοθετεί επαγγελματικό σχεδιασμό για εφαρμογές ισχύος υψηλής τάσης. Το μοντέλο προϊόντος αντιπροσωπεύει τα βασικά τεχνικά χαρακτηριστικά του:
Ο μετασχηματιστής είναι εξοπλισμένος με πολλαπλές δευτερεύουσες περιελίξεις, συμπεριλαμβανομένης μιας περιέλιξης μέτρησης με τάξη ακρίβειας 0,5 και τριών περιελίξεων προστασίας. Η διαμόρφωση πολλαπλών δευτερευόντων περιελίξεων επιτρέπει αξιόπιστες λειτουργίες μέτρησης ρεύματος και προστασίας για διαφορετικές απαιτήσεις του συστήματος ισχύος.
Μετασχηματιστής ρεύματος LB6-110kVυποστηρίζει πολλαπλές διαμορφώσεις αναλογίας ρεύματος αλλάζοντας τη μέθοδο σύνδεσης του εξωτερικού εξαρτήματος σύνδεσης στον συντηρητή λαδιού. Όταν συνδέεται σε σειρά, ο λόγος ρεύματος είναι a/c, ενώ η παράλληλη σύνδεση παρέχει λόγο ρεύματος 2*a/c.
Αυτή η ευέλικτη σχεδίαση επιτρέπει στο ίδιο μοντέλο μετασχηματιστή να προσαρμόζεται σε διαφορετικές απαιτήσεις λειτουργίας, μειώνοντας το κόστος αντικατάστασης εξοπλισμού και βελτιώνοντας την ευελιξία της εφαρμογής σε συστήματα ισχύος υψηλής τάσης.
Ο μετασχηματιστής ρεύματος LB6-110kV έχει σχεδιαστεί για να λειτουργεί αξιόπιστα κάτω από διάφορες περιβαλλοντικές συνθήκες:
Για εφαρμογές με χαμηλότερες θερμοκρασίες ή ειδικές περιβαλλοντικές απαιτήσεις, οι προσαρμοσμένες λύσεις μπορούν να συζητηθούν με τον κατασκευαστή σύμφωνα με τις συνθήκες του έργου.
Ο μετασχηματιστής ρεύματος LB6-110kV υιοθετεί μια δομή εμβαπτισμένη στο λάδι που αποτελείται από δεξαμενή καυσίμου, σώμα μετασχηματιστή, δακτύλιο πορσελάνης, συντηρητή λαδιού και διαστολέα. Το σώμα του μετασχηματιστή είναι βυθισμένο σε μονωτικό λάδι και περιέχει πρωτεύουσες και δευτερεύουσες περιελίξεις σχεδιασμένες για σταθερή ηλεκτρική απόδοση.
Η κύρια περιέλιξη υιοθετεί μια δομή σχήματος U. Το κύριο σύστημα μόνωσης χρησιμοποιεί τεχνολογία χωρητικής μόνωσης λαδιού χαρτιού, με πολλαπλές χωρητικές σήτες τοποθετημένες μεταξύ μονωτικών στρωμάτων. Η εσωτερική οθόνη συνδέεται με υψηλό δυναμικό ενώ η εξωτερική οθόνη είναι γειωμένη, βελτιώνοντας την απόδοση μόνωσης και την ασφάλεια λειτουργίας.
Ο πρωτεύων αγωγός περιέλιξης χωρίζεται σε δύο τμήματα με τέσσερις ακροδέκτες συνδεδεμένους στον συντηρητή λαδιού. Η αναλογία ρεύματος μπορεί να ρυθμιστεί μέσω αλλαγών εξωτερικών καλωδίων, παρέχοντας ευέλικτες επιλογές διαμόρφωσης.
Η δευτερεύουσα περιέλιξη τοποθετείται σε ένα στήριγμα κάτω από το πρωτεύον τύλιγμα. Όλοι οι δευτερεύοντες ακροδέκτες και οι εξωτερικοί ακροδέκτες οθόνης συνδέονται στο κουτί διακλάδωσης στη δεξαμενή του μετασχηματιστή, εξασφαλίζοντας άνετη εγκατάσταση και συντήρηση.
Ο μετασχηματιστής ρεύματος LB6-110kV διαθέτει πρακτική σχεδίαση σύνδεσης με εξωτερικούς σφιγκτήρες καλωδίωσης εγκατεστημένους στο κάτω μέρος του κουτιού διακλάδωσης. Οι βίδες γείωσης παρέχονται τόσο στο κουτί διακλάδωσης όσο και στο ρεζερβουάρ καυσίμου, επιτρέποντας την ασφαλή γείωση της δευτερεύουσας περιέλιξης και της πλήρους δομής του μετασχηματιστή.
Ο μετασχηματιστής υιοθετεί χαρακτηριστικά μείωσης της πολικότητας. Όταν το πρωτεύον ρεύμα ρέει από το P1 στο P2, το δευτερεύον ρεύμα ρέει μέσω του εξωτερικού κυκλώματος από το S1 στο S2 ή το S3, διασφαλίζοντας ακριβή μετάδοση ρεύματος για συστήματα μέτρησης και προστασίας.
Λόγω της απόδοσης υψηλής τάσης και των αξιόπιστων λειτουργιών προστασίας του, ο μετασχηματιστής ρεύματος LB6-110kV χρησιμοποιείται ευρέως σε:
Ο μετασχηματιστής ρεύματος LB6-110kV συνδυάζει ακριβή μέτρηση, αξιόπιστη μόνωση, σχεδιασμό ευέλικτου λόγου ρεύματος και λειτουργία με χαμηλή συντήρηση. Η πλήρως στεγανοποιημένη δομή του, εμβαπτισμένη στο λάδι, εξασφαλίζει σταθερή απόδοση σε περιβάλλοντα υψηλής τάσης, καθιστώντας το μια αξιόπιστη λύση για σύγχρονα συστήματα ισχύος που απαιτούν ασφαλή και συνεχή λειτουργία.
