Για εργολάβους EPC, διανομείς ηλεκτρικής ενέργειας, υποσταθμούς, βιομηχανικές εγκαταστάσεις και έργα υποδομής, το Kyn28 Το Medium Voltage Switchgear παρέχει μια διαμορφώσιμη πλατφόρμα για την κατασκευή πλήρους διανομής μέσης τάσης σε εσωτερικούς χώρους συστήματα.
Η Usune λειτουργεί με συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 45001. Τα προϊόντα κατασκευάζονται σύμφωνα με ισχύοντα πρότυπα IEC και GB, με πιστοποίηση CE διαθέσιμη για τις σχετικές αγορές.
Η επιλογή του συστήματος διανομής μέσης τάσης ξεκινά από το ηλεκτρικό σύστημα και όχι από το ίδιο το ερμάριο. Πριν την τοποθέτηση μια παραγγελία, οι μηχανικοί πρέπει συνήθως να επιβεβαιώσουν την τάση του συστήματος, τη συχνότητα λειτουργίας, το μέγιστο ρεύμα φορτίου, επίπεδο βραχυκυκλώματος, αριθμός τροφοδοτικών, απαιτήσεις προστασίας, διάταξη καλωδίων και περιβάλλον εγκατάστασης.
Αυτές οι παράμετροι καθορίζουν την κατάλληλη διαμόρφωση του ντουλαπιού και τα ηλεκτρικά εξαρτήματα. Η Usune μπορεί να αναθεωρήσει το προβάλετε ηλεκτρικές πληροφορίες και προτείνετε μια κατάλληλη διαμόρφωση αντί να εφαρμόζετε τις ίδιες προδιαγραφές κάθε έργο.
Αυτή η μέθοδος επιλογής βάσει έργου είναι ιδιαίτερα σημαντική για υποσταθμούς, εργοστάσια παραγωγής, ηλεκτρική ενέργεια υποδομές και άλλες εγκαταστάσεις όπου λειτουργούν μαζί πολλά κυκλώματα μέσης τάσης.
Η τυπική διαμόρφωση Kyn28 Medium Voltage Switchgear υποστηρίζει συστήματα μέσης τάσης από 3,6 kV έως 12 kV, με τρέχουσες βαθμολογίες που κυμαίνονται από 630A έως 3150A.
Η απόδοση βραχυκυκλώματος είναι διαθέσιμη σε διάφορα επίπεδα, συμπεριλαμβανομένων των διαμορφώσεων 25kA, 31,5kA, 40kA και 50kA. Το Η κατάλληλη βαθμολογία θα πρέπει να επιλέγεται σύμφωνα με το υπολογισμένο ρεύμα σφάλματος του ηλεκτρικού δικτύου μάλλον παρά απλώς σύμφωνα με το κανονικό φορτίο λειτουργίας.
Για την προμήθεια έργου, αντιστοίχιση του ονομαστικού ρεύματος και της ικανότητας βραχυκυκλώματος με το ανάντη και το κατάντη Ο ηλεκτρικός εξοπλισμός είναι απαραίτητος για τη διατήρηση της συντονισμένης απόδοσης του συστήματος.
Ένα πλήρες σύστημα διανομής μέσης τάσης συνήθως περιέχει περισσότερους από έναν τύπους ντουλαπιών. Εισερχόμενη ισχύς, εξερχόμενοι τροφοδότες, μετασχηματιστές, κυκλώματα μέτρησης, μέτρηση τάσης και συνδέσεις ζυγών μπορεί να απαιτούν διαφορετικές λειτουργίες.
Η Usune μπορεί να διαμορφώσει τη σειρά διακοπτών σύμφωνα με αυτές τις απαιτήσεις κυκλώματος. Η προκύπτουσα διάταξη μπορεί περιλαμβάνουν εισερχόμενες, εξερχόμενες, PT, μέτρηση, τμηματοποιητή διαύλου και λειτουργίες απομόνωσης σε ένα συντονισμένο ηλεκτρικό σύστημα διανομής.
Αυτό καθιστά τον εξοπλισμό κατάλληλο για έργα όπου ο εξοπλισμός διανομής πρέπει να αντιστοιχεί απευθείας με τον εγκεκριμένο μονογραμμικό διάγραμμα.
Η προστασία μέσης τάσης θα πρέπει να λαμβάνεται υπόψη σε επίπεδο συστήματος. Ο διακόπτης, διακόπτης κυκλώματος, ρελέ προστασίας, Ο μετασχηματιστής, το καλώδιο και ο εξοπλισμός προστασίας ανάντη πρέπει να συνεργάζονται σύμφωνα με την προστασία του έργου φιλοσοφία.
Ο διακόπτης Kyn28 Medium Voltage μπορεί να ενσωματωθεί με τα απαιτούμενα εξαρτήματα προστασίας και ελέγχου σύμφωνα με σύμφωνα με τις προδιαγραφές του έργου. Ο διακόπτης κενού παρέχει την κύρια λειτουργία μεταγωγής, ενώ ο Το σχετικό σύστημα προστασίας και ελέγχου μπορεί να διαμορφωθεί σύμφωνα με τον ηλεκτρικό σχεδιασμό.
Για έργα EPC, η Usune μπορεί να συντονίσει τη διαμόρφωση του ντουλαπιού με τις απαιτήσεις προστασίας του πελάτη και τεχνική τεκμηρίωση.

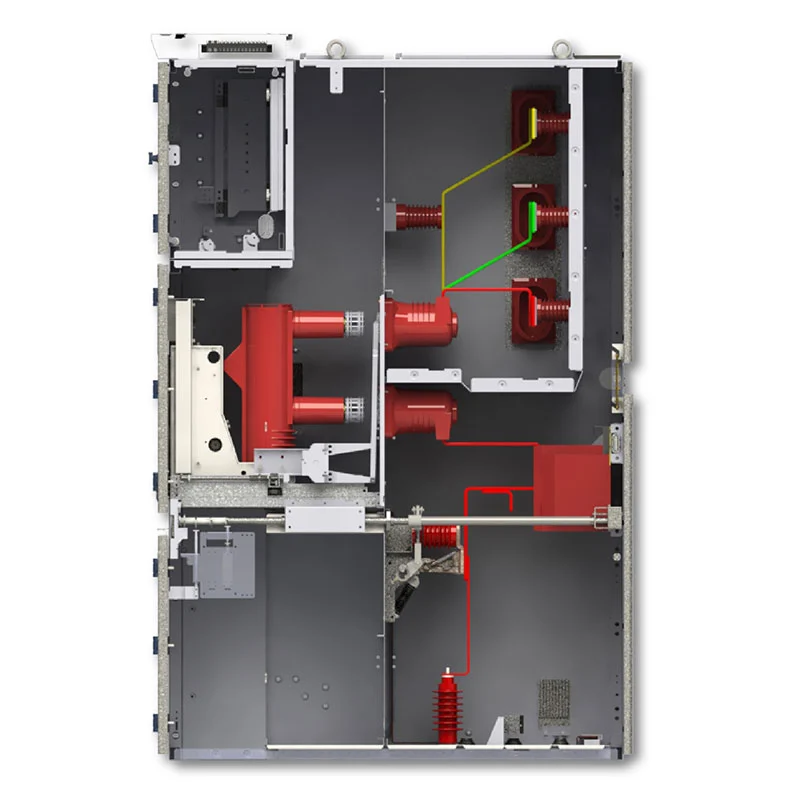

Ο εξοπλισμός χρησιμοποιεί μια μεταλλική δομή ντουλαπιού με ειδικούς χώρους για κύρια ηλεκτρικά εξαρτήματα, ζυγούς, συνδέσεις καλωδίων και δευτερεύοντα εξοπλισμό ελέγχου.
Η εσωτερική διάταξη παρέχει μια καθορισμένη διάταξη για την ηλεκτρική εγκατάσταση και επιτρέπει τον πλήρη εξοπλισμό διανομής σειρά που θα συντονιστεί με τη δρομολόγηση καλωδίων, την καλωδίωση ελέγχου, την πρόσβαση λειτουργίας και τις διαστάσεις του ηλεκτρικού δωματίου.
Για έργα με πολλαπλά ερμάρια, η διάταξη μπορεί να προγραμματιστεί σύμφωνα με τον αριθμό των κυκλωμάτων και που απαιτείται λειτουργεί αντί να αντιμετωπίζει κάθε ντουλάπι ως ανεξάρτητο προϊόν.
Οι συνθήκες του ηλεκτρικού δωματίου θα πρέπει να επιβεβαιωθούν πριν από την παραγγελία του εξοπλισμού. Σημαντικοί παράγοντες περιλαμβάνουν τα διαθέσιμα χώρος εγκατάστασης, κατεύθυνση εισόδου καλωδίου, απόσταση λειτουργίας, θερμοκρασία περιβάλλοντος, υγρασία, υψόμετρο, εξαερισμός και πρόσβαση στις μεταφορές.
Ο βασικός εξοπλισμός προορίζεται για εγκατάσταση σε εσωτερικούς χώρους. Η θερμοκρασία περιβάλλοντος καθορίζεται από -15°C έως +40°C, ενώ η ημερήσια μέση σχετική υγρασία δεν πρέπει να ξεπερνά το 95% και ο μηνιαίος μέσος όρος δεν πρέπει να υπερβαίνει το 90%.
Για εγκαταστάσεις σε υψηλότερα υψόμετρα ή υπό ειδικές περιβαλλοντικές συνθήκες, θα πρέπει να συμβουλευτείτε την Usune κατά τη διάρκεια της στάδιο μηχανικής ώστε να μπορούν να ληφθούν υπόψη οι κατάλληλες ηλεκτρικές και μονωτικές παράμετροι.
Τα εισερχόμενα ερμάρια συνδέουν την τροφοδοσία μέσης τάσης στο σύστημα ζυγών διακοπτών. Το ονομαστικό ρεύμα, προστασία η διάταξη, οι απαιτήσεις μέτρησης και η διαμόρφωση του εισερχόμενου καλωδίου θα πρέπει να επιβεβαιώνονται σύμφωνα με το ανάντη ηλεκτρικού δικτύου.
Τα εξερχόμενα ερμάρια κατανέμουν την ισχύ σε μετασχηματιστές, κινητήρες, εξοπλισμό παραγωγής ή άλλα φορτία κατάντη. Τους Η ποσότητα και η τρέχουσα βαθμολογία μπορούν να καθοριστούν σύμφωνα με τη λίστα φόρτωσης και το πρόγραμμα τροφοδοσίας του έργου.
PT και ντουλάπια μέτρησης μπορούν να ενσωματωθούν όπου το έργο απαιτεί μέτρηση τάσης, μέτρηση ενέργειας ή άλλες λειτουργίες ηλεκτρικής παρακολούθησης.
Οι διαμορφώσεις τμηματοποιητή διαύλου μπορούν να χρησιμοποιηθούν όπου το δίκτυο διανομής απαιτεί ξεχωριστά τμήματα διαύλου ή ελεγχόμενη σύνδεση μεταξύ διαφορετικών τμημάτων του συστήματος.
Στους υποσταθμούς, ο εξοπλισμός μπορεί να τοποθετηθεί γύρω από εισερχόμενες πηγές, τροφοδότες μετασχηματιστών, εξερχόμενα κυκλώματα, απαιτήσεις μέτρησης και τομής ζυγού. Η διαμόρφωση μπορεί να συνδυαστεί με τα ηλεκτρικά του υποσταθμού μονογραμμικό διάγραμμα.
Για τα εργοστάσια, ο διακόπτης μπορεί να διανέμει ισχύ μέσης τάσης σε γραμμές παραγωγής, μετασχηματιστές, κινητήρες, συμπιεστές, αντλίες και βοηθητικά συστήματα. Μπορούν να καθοριστούν διαφορετικές τιμές τροφοδοσίας ανάλογα με το πραγματικό φορτίο διανομής.
Τα έργα εξόρυξης συχνά περιλαμβάνουν κατανεμημένα βαριά ηλεκτρικά φορτία. Ο διακόπτης μπορεί να διαμορφωθεί γύρω από τον μετασχηματιστή τροφοδότες, κινητήρες, συστήματα εξαερισμού, εξοπλισμός άντλησης και εγκαταστάσεις επεξεργασίας.
Τα μεγάλα εμπορικά και πολυώροφα κτίρια ενδέχεται να απαιτούν εισερχόμενη ισχύ μέσης τάσης και πολλαπλές κατάντη κυκλώματα μετασχηματιστή. Ο εξοπλισμός μπορεί να τακτοποιηθεί σύμφωνα με τον ηλεκτρικό χώρο και τη διανομή του κτιρίου απαιτήσεις.
| Είδος | Προσδιορισμός |
| Μοντέλο | ΚΥΝ28Α-12 |
| Ονομαστική τάση | 3,6kV, 7,2kV, 12kV |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| Ονομαστικό ρεύμα | 630A–3150A |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | 25kA, 31,5kA, 40kA, 50kA |
| Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Πτυχίο Προστασίας | IP4X εξωτερικό περίβλημα / IP2X εσωτερικά διαμερίσματα |
| Θερμοκρασία περιβάλλοντος | -15°C έως +40°C |
| Υψόμετρο | ≤1000m, με υποβάθμιση για μεγαλύτερο υψόμετρο |
| Εγκατάσταση | Εσωτερικός |
| Σύστημα | Τριφασικό AC |
Η τελική προδιαγραφή θα πρέπει να επιβεβαιωθεί σύμφωνα με την τάση του έργου, το ρεύμα φορτίου, το επίπεδο σφάλματος, την προστασία σχέδιο, διάταξη καλωδίων και περιβάλλον εγκατάστασης.
Η Usune έχει περισσότερα από 14 χρόνια εμπειρίας στην κατασκευή ηλεκτρολογικού εξοπλισμού και παρέχει τεχνική υποστήριξη για προμήθεια εξοπλισμού μέσης τάσης βάσει έργου.
Οι πελάτες μπορούν να παρέχουν το διάγραμμα μονής γραμμής, επίπεδο τάσης, βαθμολογία ρεύματος, απαίτηση βραχυκυκλώματος, ντουλάπι ποσότητα, λειτουργικές απαιτήσεις και συνθήκες εγκατάστασης. Η Usune μπορεί στη συνέχεια να βοηθήσει με την τεχνική επιβεβαίωση και διαμόρφωση εξοπλισμού.
Για τυπικές διαμορφώσεις, η τυπική περίοδος παραγωγής είναι περίπου 15–20 ημέρες μετά την τεχνική επιβεβαίωση και πληρωμή. Ο πραγματικός χρόνος παράδοσης εξαρτάται από τη διαμόρφωση του έργου και την ποσότητα παραγγελίας.
Η σειρά KYN28 έχει αναφερθεί για το Cas-space Rocket Launch Project.
Σε αντίθεση με τα συμβατικά εμπορικά κτίρια ή εργοστάσια, η αεροδιαστημική υποδομή μπορεί να περιλαμβάνει πολλά εξειδικευμένα ηλεκτρικά φορτία και συστήματα υποστήριξης που λειτουργούν σε διαφορετικές περιοχές. Ο εξοπλισμός διανομής μέσης τάσης Ως εκ τούτου, πρέπει να συντονιστεί με τη συνολική αρχιτεκτονική ισχύος της εγκατάστασης.
Για αυτό το έργο, η διαμόρφωση του εξοπλισμού διανομής θεωρήθηκε ως μέρος της ευρύτερης ηλεκτρικής διανομής του χώρου σύστημα, συμπεριλαμβανομένων των απαιτήσεων λήψης ισχύος, διανομής κυκλώματος, προστασίας και ηλεκτρικού ελέγχου.
Το έργο καταδεικνύει την ικανότητα της Usune να συμμετέχει σε εξειδικευμένες εφαρμογές μηχανικής όπου η μέση τάση Ο εξοπλισμός πρέπει να συντονίζεται με τις ειδικές ηλεκτρικές απαιτήσεις του έργου αντί να παρέχεται ως γενικός εξοπλισμός τυπικό ντουλάπι.
Η Usune εφαρμόζει ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας και παραγωγής που καλύπτει την κατασκευή, την επιθεώρηση, περιβαλλοντική διαχείριση και ασφάλεια στην εργασία.
Η εταιρεία διαθέτει πιστοποιήσεις ISO 9001, ISO 14001 και ISO 45001. Ο εξοπλισμός έχει σχεδιαστεί σύμφωνα με ισχύοντα πρότυπα IEC και GB, με πιστοποίηση CE διαθέσιμη για τις ισχύουσες διαμορφώσεις.
Πριν από την αποστολή, ο εξοπλισμός υποβάλλεται σε τακτική επιθεώρηση και δοκιμή που καλύπτει σχετικά εξαρτήματα, συναρμολόγηση, ηλεκτρικές συνδέσεις και τελειωμένος εξοπλισμός. Η τεχνική τεκμηρίωση και οι εκθέσεις δοκιμών μπορούν να παρέχονται σύμφωνα με στις απαιτήσεις του έργου.
Οι κύριες πληροφορίες περιλαμβάνουν την τάση του συστήματος, τη συχνότητα, το ονομαστικό ρεύμα, το επίπεδο βραχυκυκλώματος, τον αριθμό των εισερχόμενων και εξερχόμενα κυκλώματα, απαιτήσεις προστασίας, διάταξη καλωδίων και συνθήκες εγκατάστασης.
Η παρεχόμενη διαμόρφωση υποστηρίζει συστήματα 3,6kV, 7,2kV και 12kV. Η τελική ονομαστική τάση πρέπει να επιβεβαιωθεί σύμφωνα με το ηλεκτρικό δίκτυο του πελάτη.
Ναί. Η Usune μπορεί να ελέγξει το ηλεκτρικό διάγραμμα του πελάτη και να διαμορφώσει τις λειτουργίες και τις αξιολογήσεις του ντουλαπιού σύμφωνα με τις απαιτήσεις του έργου.
Ναί. Μπορεί να διαμορφωθεί για εισερχόμενη ισχύ, τροφοδότες μετασχηματιστών, εξερχόμενα κυκλώματα, μέτρηση, μέτρηση τάσης, και τομή ζυγών σε εφαρμογές υποσταθμών εσωτερικού χώρου.
Τα προϊόντα της Usune έχουν σχεδιαστεί σύμφωνα με τα ισχύοντα πρότυπα IEC και GB. Η εταιρεία λειτουργεί με ISO 9001, ISO 14001 και συστήματα διαχείρισης ISO 45001, με πιστοποίηση CE διαθέσιμη για τις ισχύουσες αγορές.
Ναί. Η Usune μπορεί να παρέχει τεχνικές προδιαγραφές, αναφορές δοκιμών, τεκμηρίωση προϊόντων και άλλα σχετικά με το έργο έγγραφα σύμφωνα με τις απαιτήσεις του πελάτη.
Για τυπικές διαμορφώσεις, η παραγωγή είναι συνήθως περίπου 15–20 ημέρες μετά την τεχνική επιβεβαίωση και την πληρωμή. Το Το πραγματικό χρονοδιάγραμμα εξαρτάται από τη διαμόρφωση και την ποσότητα.
Εάν αγοράζετε διακόπτη μεσαίας τάσης Kyn28, δώστε το διάγραμμα μιας γραμμής, την ονομαστική τάση συστήματος ρεύμα, επίπεδο βραχυκυκλώματος, ποσότητα ντουλαπιού, απαιτήσεις τροφοδοσίας, απαιτήσεις προστασίας και εγκατάσταση προϋποθέσεις.
Η Usune μπορεί να αξιολογήσει τις ηλεκτρικές απαιτήσεις και να παρέχει μια κατάλληλη διαμόρφωση ηλεκτρικού εξοπλισμού μέσης τάσης για το έργο σας.
