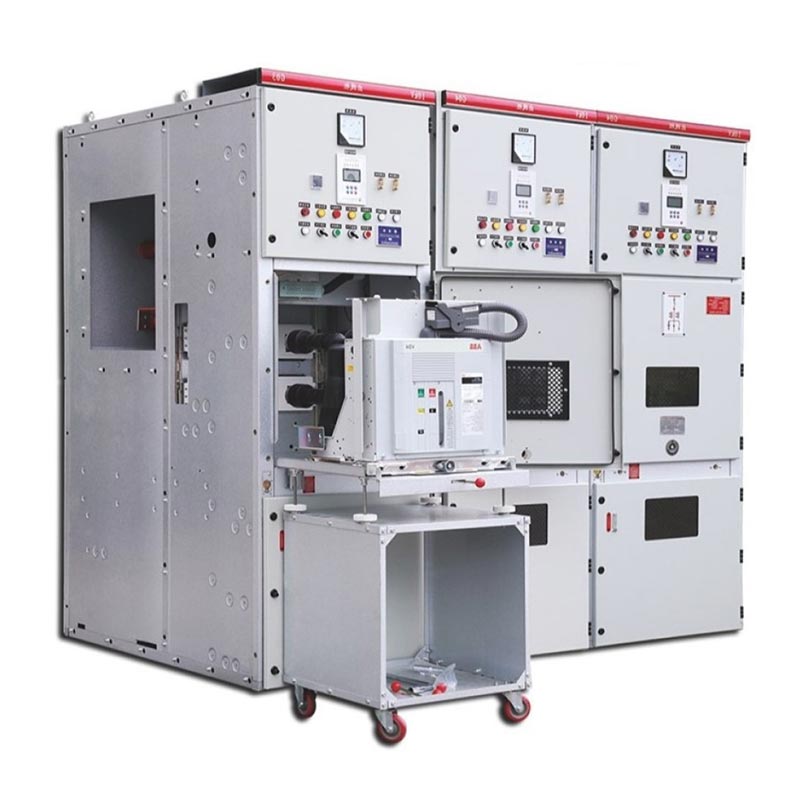

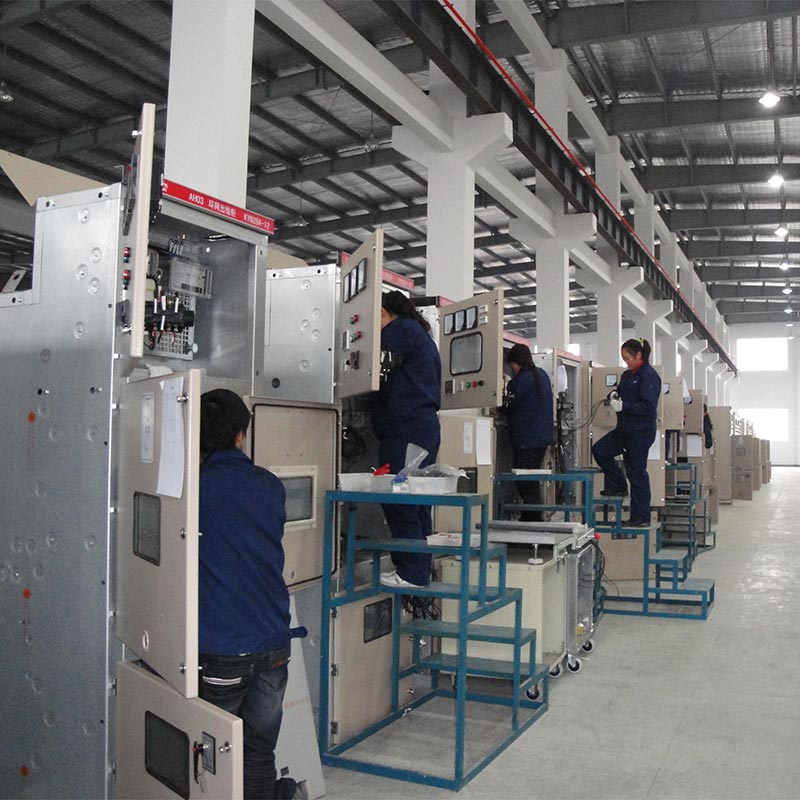

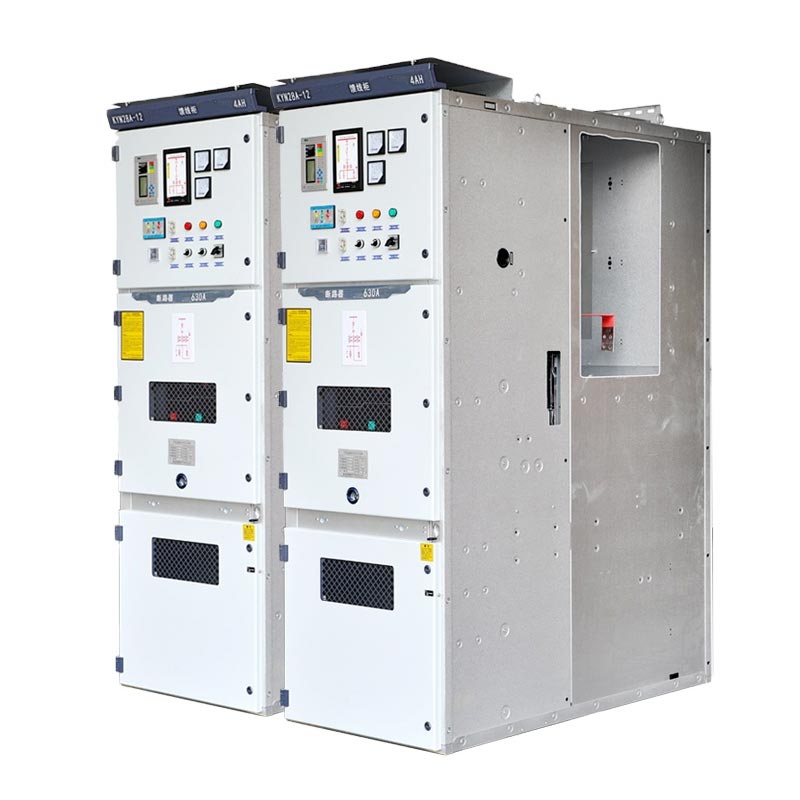

Διακοπτικός εξοπλισμός Kyn28 12kv

Το Usune Kyn28 Switchgear 12kV είναι μια εσωτερική συσκευή διανομής ισχύος υψηλής τάσης με ονομαστικές τάσεις που καλύπτουν 3,6 kV, 7,2kV και 12kV, κατάλληλο για τριφασικά συστήματα εναλλασσόμενου ρεύματος 50/60Hz. Είναι ένας βασικός ηλεκτρολογικός εξοπλισμός στη σύγχρονη ισχύ πεδία τροφοδοσίας μεταφοράς και διανομής, βιομηχανικής διανομής ηλεκτρικής ενέργειας και εμπορικών κτιρίων. Το προϊόν υιοθετεί μια θωρακισμένη, μεταλλικά κλειστή δομή, που διαχωρίζει πλήρως λειτουργικές μονάδες όπως διακόπτες κυκλώματος, ζυγούς, καλώδια και έλεγχος οργάνων. Αυτός ο σχεδιασμός εξαλείφει την εξάπλωση των σφαλμάτων τόξου από την αρχή. Είναι επίσης εξοπλισμένο με αποσπώμενο τρόλεϊ διακόπτη κενού, που επιτρέπει τη γρήγορη συντήρηση και αντικατάσταση χωρίς κλείσιμο κάτω από τη ράβδο, ικανοποιώντας πλήρως τις βασικές απαιτήσεις των συστημάτων ισχύος για ασφαλή, σταθερή και αποτελεσματική λειτουργία και συντήρηση.

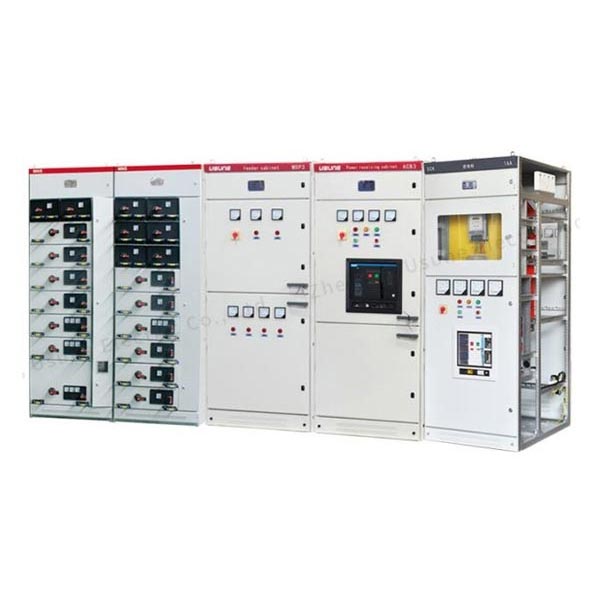

Διακόπτης χαμηλής τάσης

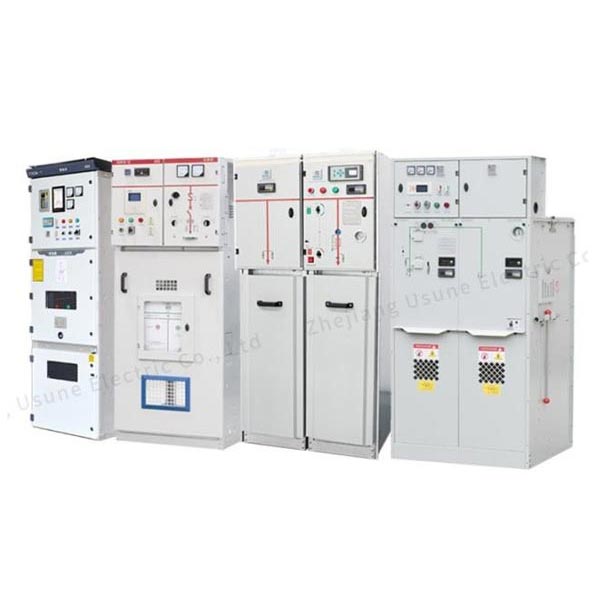

Διακόπτης μέσης τάσης

Βασικές Τεχνικές Παράμετροι

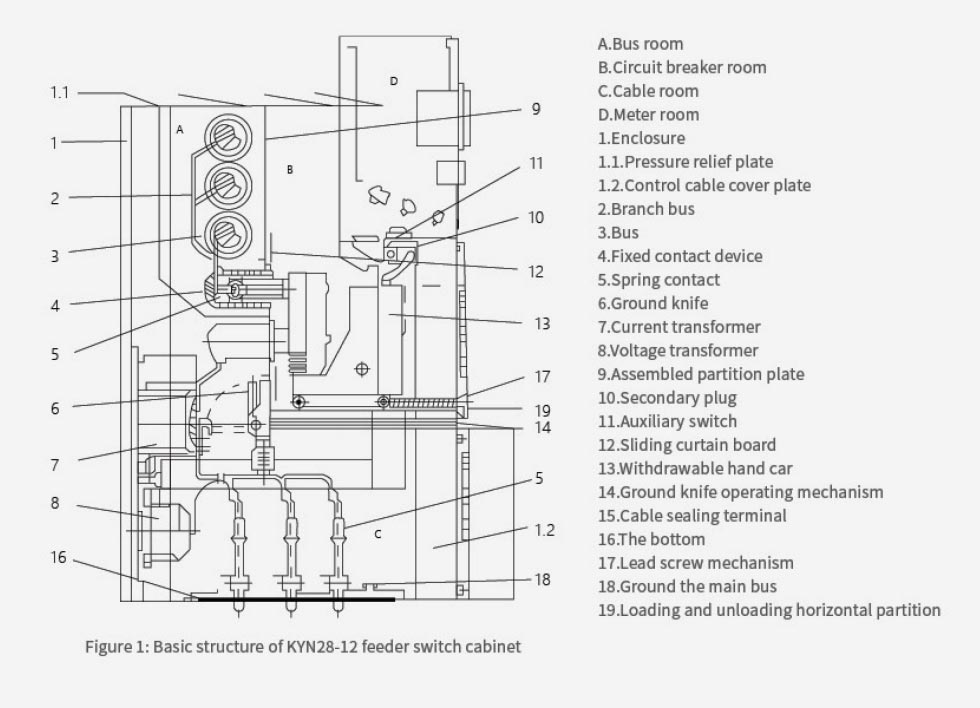

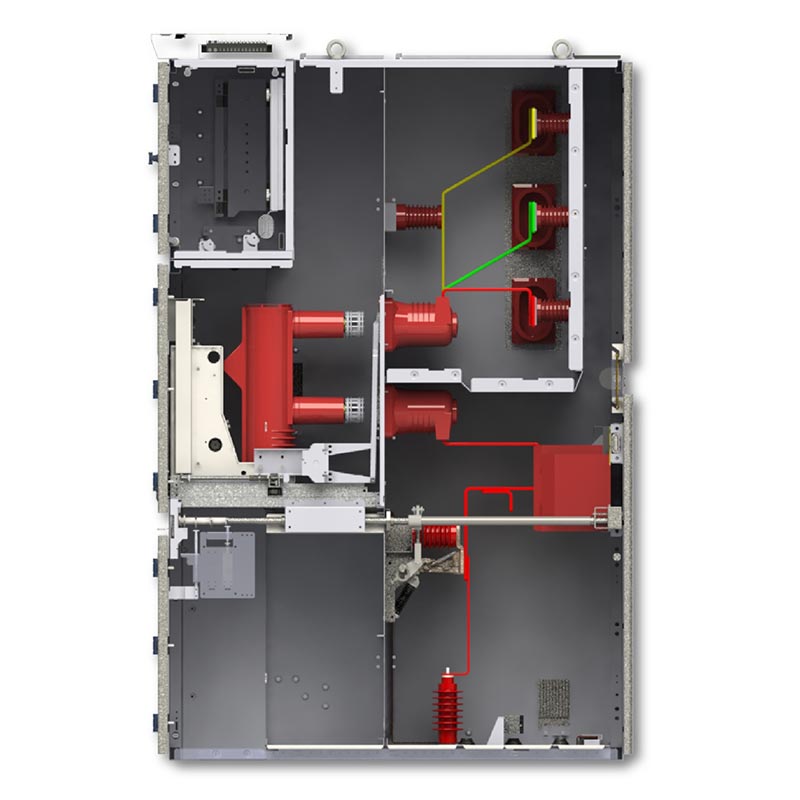

Ανεξάρτητη Δομή Διαμερίσματος

Το Kyn28 Switchgear 12kV υιοθετεί έναν αρθρωτό σχεδιασμό διαμερίσματος με εξ ολοκλήρου μεταλλική μόνωση. Οι τέσσερις λειτουργικές περιοχές είναι εντελώς ανεξάρτητες, αποτρέποντας αποτελεσματικά τη διάδοση σφαλμάτων:

1. Θήκη διακόπτη κυκλώματος: Εγκαθιστά ένα τρόλεϊ διακόπτη κενού, εξοπλισμένο με ακριβή καθοδήγηση και μηχανισμοί αλληλομανδάλωσης για την εξασφάλιση ασφαλούς κίνησης του τρόλεϊ.
2. Διαμέρισμα Busbar: Κλειστή διάταξη των κύριων και διακλαδώσεων ζυγών με εξαιρετική απόδοση μόνωσης, αποφεύγοντας τον κίνδυνο βραχυκυκλωμάτων φάσης/φάσης-γης.
3. Διαμέρισμα καλωδίων: Άφθονος χώρος, κατάλληλος για συνδέσεις καλωδίων πολλαπλών κυκλωμάτων, διευκολύνοντας την τοποθέτηση καλωδίων, την καλωδίωση, και δοκιμές.
4. Διαμέρισμα οργάνων και ελέγχου: Ενσωματώνει συσκευές προστασίας, όργανα μέτρησης και κύκλωμα ελέγχου εξαρτήματα για κεντρική παρακολούθηση και λειτουργία.
5. Συσκευή εκτόνωσης πίεσης: Εξοπλισμένη με ειδικό πτερύγιο ανακούφισης πίεσης στην κορυφή, μπορεί να απελευθερώσει γρήγορα τόξο πίεση σε περίπτωση εσωτερικών βλαβών, διασφαλίζοντας την ασφάλεια του ντουλαπιού και του προσωπικού.

Βασικά Πλεονεκτήματα Προϊόντος

1. Σχέδιο αφαιρούμενου καροτσιού

Οι σειρές αυτόματου διακόπτη κυκλώματος, PT και απομονωτικού καροτσιού είναι πλήρως εναλλάξιμα. Κατά τη διάρκεια της συντήρησης, απλώς αφαιρέστε το ελαττωματικό καροτσάκι και σπρώξτε το εφεδρικό καρότσι για να αποκαταστήσετε γρήγορα την τροφοδοσία χωρίς να αποσυνδέσετε ολόκληρη τη ράβδο, μειώνοντας σημαντικά τον χρόνο συντήρησης διακοπής ρεύματος.

2. Ολοκληρωμένη μηχανική αλληλοσύνδεση «Πέντε Πρόληψης»:

- Αποτρέπει το τυχαίο άνοιγμα και κλείσιμο των αυτόματων διακοπτών.
- Αποτρέπει την αφαίρεση/σπρώξιμο στο χειροκίνητο καρότσι του διακόπτη κυκλώματος υπό φορτίο.
- Αποτρέπει το τυχαίο κλείσιμο του διακόπτη γείωσης ενώ είναι ενεργοποιημένος.
- Αποτρέπει την ακούσια ενεργοποίηση όταν ο διακόπτης γείωσης είναι κλειστός.
- Αποτρέπει την τυχαία είσοδο σε ηλεκτρικά διαμερίσματα.

3. Βελτιστοποιημένη ασφάλεια και συντήρηση

Ο σχεδιασμός λειτουργίας και συντήρησης στο μπροστινό μέρος εξαλείφει την ανάγκη για πίσω χώρο συντήρησης, εξοικονομώντας αποτελεσματικά χώρος δαπέδου στην αίθουσα διανομής. το ντουλάπι έχει ενσωματωμένο θερμαντήρα συμπύκνωσης, προσαρμόσιμο στην υψηλή υγρασία περιβάλλοντα, αποτρέποντας σφάλματα μόνωσης που προκαλούνται από τη συμπύκνωση.

4. Υψηλή μόνωση και αντοχή σε σφάλματα

Το Kyn28 Switchgear 12kV χρησιμοποιεί υψηλής ποιότητας μονωτικά υλικά και μόνωση επιστημονικής απόστασης, επιτυγχάνοντας υψηλό επίπεδο μόνωσης. Αντιστέκεται αποτελεσματικά σε βραχυκυκλώματα, υπερτάσεις και άλλα ηλεκτρικά σφάλματα. Συνδυασμένη με τη μεταλλική του θωράκιση, διαθέτει ισχυρές δυνατότητες ελέγχου τόξου.

Κύριοι τύποι εφαρμογών

1. Ερμάριο εισερχόμενης γραμμής: Λαμβάνει ρεύμα από πηγές ανάντη, παρέχοντας λήψη ρεύματος και συνολική προστασία.
2. Έπιπλο εξερχόμενης γραμμής: Κατανέμει την ισχύ σε φορτία, κινητήρες και άλλα κυκλώματα ακροδεκτών, παρέχοντας προστασία.
3. Θάλαμος μέτρησης PT και τάσης: Παρακολουθεί την τάση του συστήματος και παρέχει προστασία από υπέρταση.
4. Ερμάριο μέτρησης: Ενσωματώνει όργανα μέτρησης ενέργειας για ακριβή στατιστικά στοιχεία κατανάλωσης ενέργειας.
5. Καμπίνα τμήματος ζυγού: Επιτρέπει την τμηματοποιημένη λειτουργία, την απομόνωση και την προστασία των τμημάτων της ράβδου ζυγού.
6. Έπιπλο απομόνωσης: Παρέχει ηλεκτρική μόνωση, εξασφαλίζοντας ασφαλή συντήρηση.

Περίπτωση εφαρμογής πραγματικού κόσμου

Περίπτωση 1: Έργο διανομής ισχύος 10 kV για ένα μεγάλο κέντρο δεδομένων στην Ανατολική Κίνα

Απαιτήσεις έργου: Το κέντρο δεδομένων απαιτεί 99,99% διαθεσιμότητα ρεύματος και μηδενικό σφάλμα, εξαιρετικά σταθερό σύστημα διανομής ρεύματος μέσης τάσης για την εξασφάλιση αδιάλειπτης τροφοδοσίας σε φορτία πυρήνα, όπως διακομιστές και ψυκτικό εξοπλισμό.

Λύση: Κατασκευάστηκε ένα πλήρες σύστημα διανομής ισχύος χρησιμοποιώντας μονάδες Usune Kyn28 Switchgear 12kV, συμπεριλαμβανομένων εισερχόμενα ερμάρια, ντουλάπια μέτρησης, ερμάρια PT και 12 ερμάρια εξερχόμενων. Είναι εξοπλισμένο με βραχυκύκλωμα 40 kA Αυτόματοι διακόπτες κενού και έξυπνες ενσωματωμένες συσκευές προστασίας για την επίτευξη ταχείας βλάβης απομόνωση και ακριβής θέση σφάλματος.

Λειτουργικά Αποτελέσματα: Από την έναρξη λειτουργίας του το 2023, το σύστημα λειτουργεί χωρίς σφάλματα, με 100% ποσοστό ακρίβειας στις ενέργειες προστασίας. Ο ετήσιος χρόνος διακοπής ρεύματος είναι μικρότερος από 5 λεπτά, καλύπτοντας πλήρως το υψηλό αξιοπιστία απαιτήσεις τροφοδοσίας του κέντρου δεδομένων και αποτελεσματική αποφυγή οικονομικών απωλειών δεκάδων εκατομμύρια δολάρια λόγω διακοπής ρεύματος.

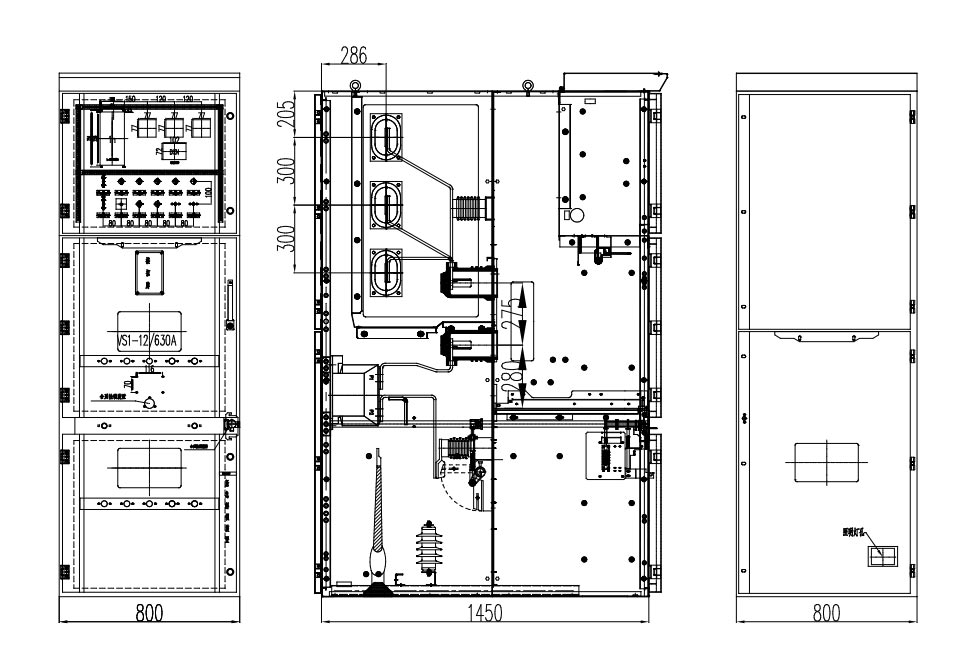

Εξωτερική διάσταση προϊόντος

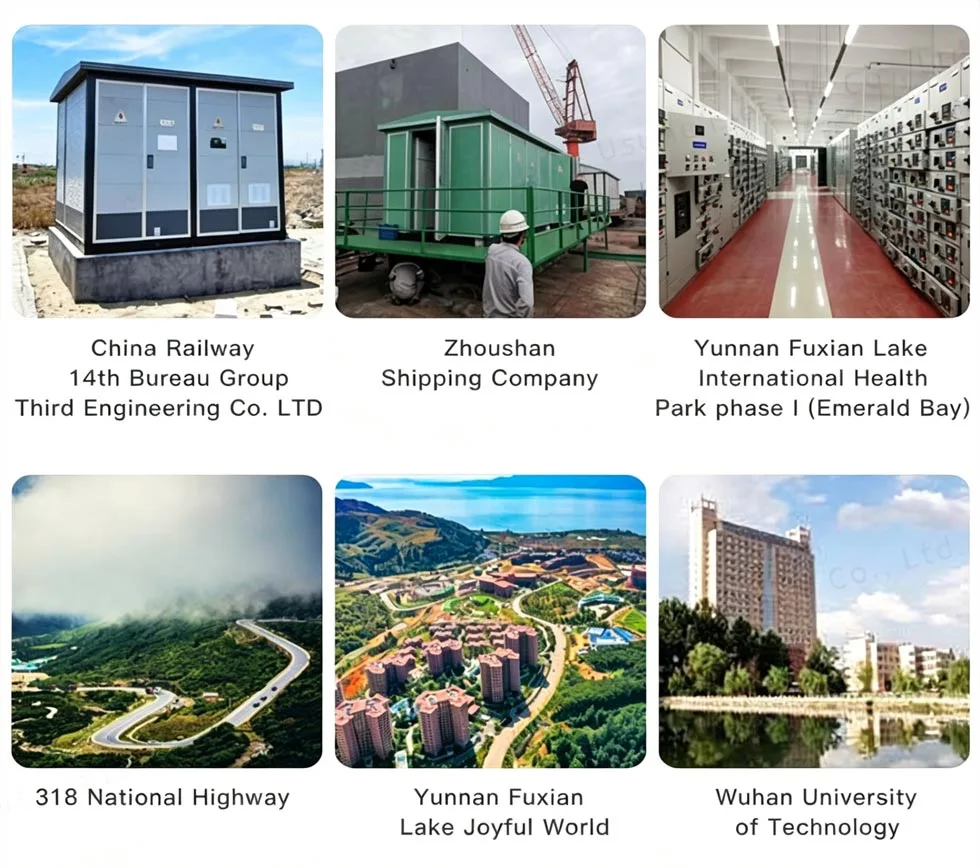

Αναφορά έργου

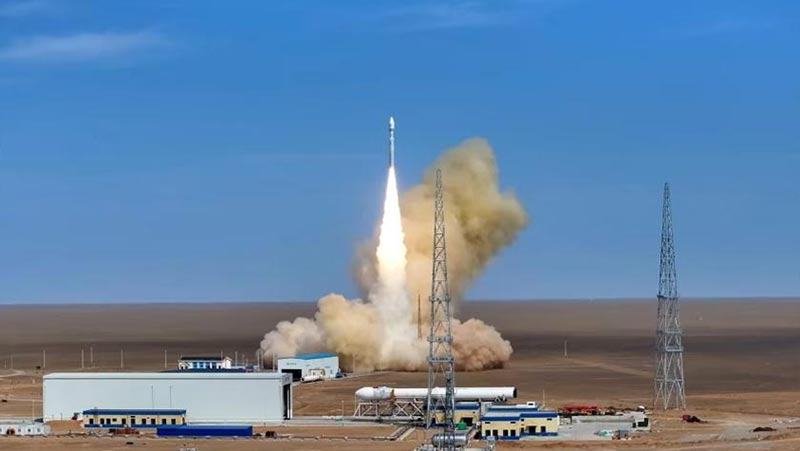

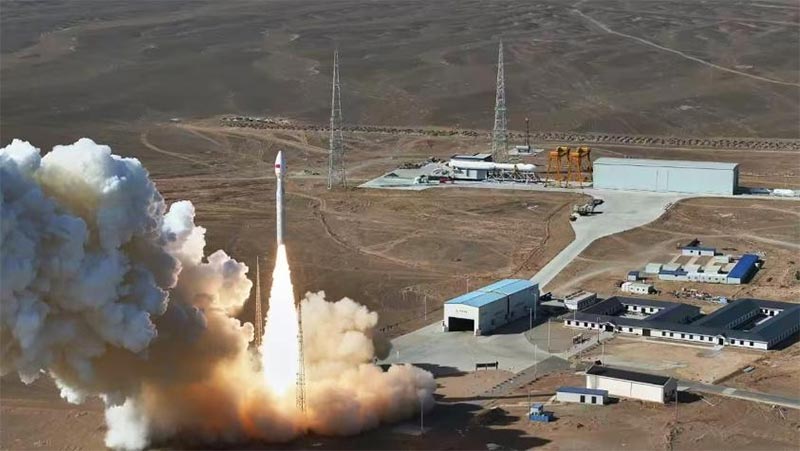

Cas-space Rocket Launch Project

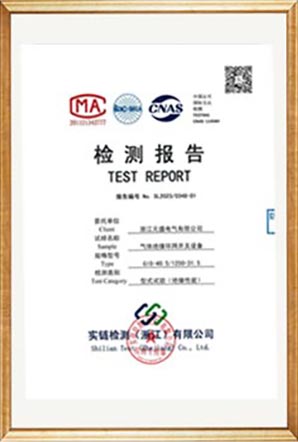

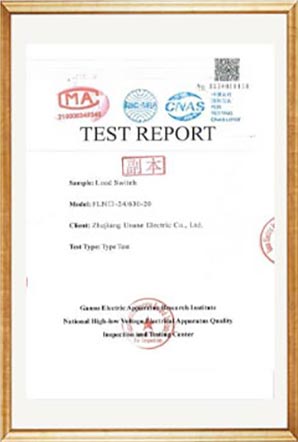

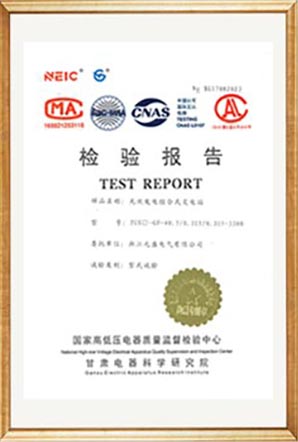

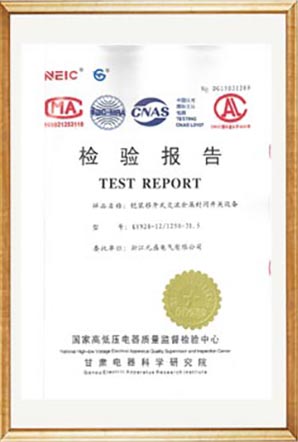

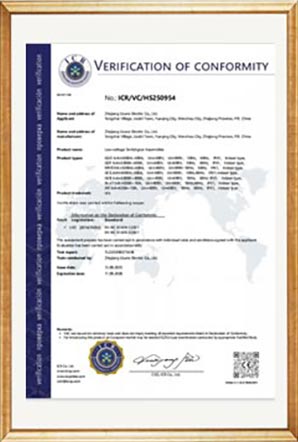

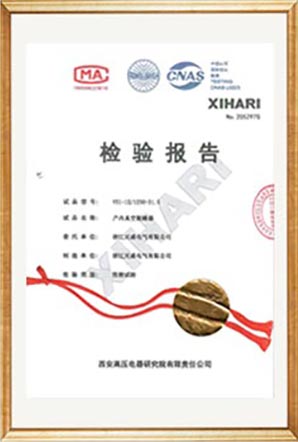

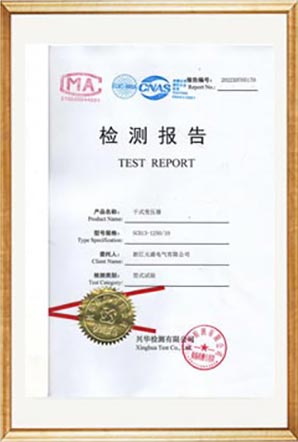

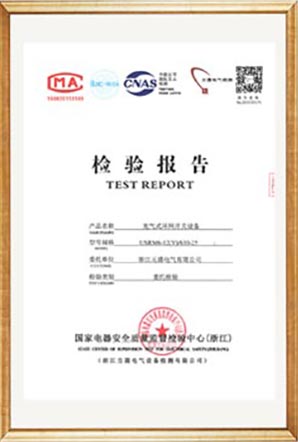

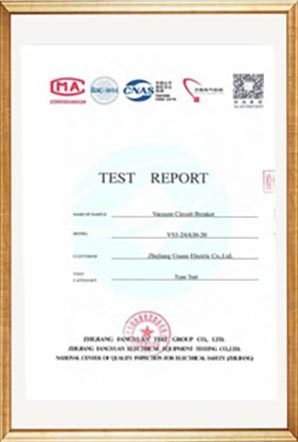

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Είναι η "πεντακάθαρη" ασφάλιση του συστήματος Kyn28 Switchgear 12kV ένας μηχανικά εξαναγκασμένος μηχανισμός αλληλασφάλισης, και μπορεί να απενεργοποιηθεί;

Το σύστημα μανδάλωσης "πεντακάθαρο" του διακοπτικού Usune KYN28 χρησιμοποιεί έναν καθαρά μηχανικό σχεδιασμό αναγκαστικής ασφάλισης χωρίς ηλεκτρικό βοηθητικό κύκλωμα ξεκλειδώματος, εξαλείφοντας δομικά την πιθανότητα κακής λειτουργίας. Μόνο Το επαγγελματικό προσωπικό συντήρησης μπορεί να το ξεκλειδώσει προσωρινά χρησιμοποιώντας εξειδικευμένα εργαλεία υπό ασφαλείς συνθήκες ισχύος αστοχία και γείωση. δεν μπορεί να ξεκλειδωθεί κατά την κανονική λειτουργία. Αυτό συμμορφώνεται πλήρως με την IEC και την εγχώρια ισχύ πρότυπα ασφαλείας, μεγιστοποιώντας την ασφάλεια των χειριστών και του εξοπλισμού.

Ε2: Μπορεί το προϊόν να λειτουργεί κανονικά σε περιβάλλοντα υψηλής υγρασίας και μεγάλου υψομέτρου και ποιες είναι οι ειδικές θεραπείες απαιτείται;

Η τυπική ανοχή υγρασίας του προϊόντος είναι ≤95% ημερήσιος μέσος όρος και ≤90% μηνιαίος μέσος όρος. Ο ενσωματωμένος θερμαντήρας συμπυκνωτή αφυγράνεται αυτόματα, χειρίζεται εύκολα περιβάλλοντα υψηλής υγρασίας. Για σενάρια με υψόμετρα >1000μ, μπορεί να είναι χρησιμοποιείται με υποβάθμιση σύμφωνα με τα πρότυπα της βιομηχανίας ηλεκτρικής ενέργειας (περίπου 10% μείωση για κάθε αύξηση 1000 m υψόμετρο). Διατίθενται επίσης ειδικά σχεδιασμένες εκδόσεις ενισχυμένης μόνωσης για αύξηση της απόστασης ερπυσμού και συνάντησης απαιτήσεις λειτουργίας ασφαλείας σε μεγάλο υψόμετρο.
