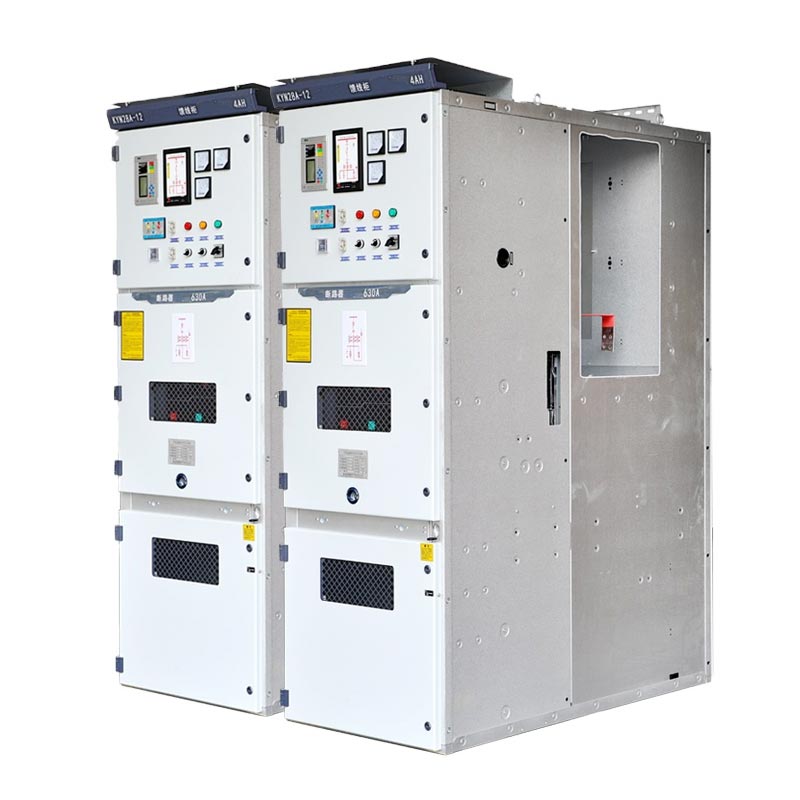

Διακοπτικός εξοπλισμός Kyn28 11kV

Το Usune Kyn28 Switchgear 11kV είναι κατάλληλο για τριφασικά συστήματα εναλλασσόμενου ρεύματος 3,6kV–12kV, 50Hz, επιτρέποντας λήψη ισχύος, διανομής, ελέγχου, προστασίας και παρακολούθησης. Υποστηρίζει μονή ράβδο, τμηματοποίηση μονής ράβδου και διπλό μεθόδους σύνδεσης ζυγού, καθιστώντας το μια βασική συσκευή διανομής ισχύος στα συστήματα ισχύος. Ως βασικό προϊόν του α επαγγελματίας κινεζικός προμηθευτής εξοπλισμού ηλεκτρικής ενέργειας, έχει γίνει μια παγκοσμίως αξιόπιστη διανομή ρεύματος μέσης τάσης λύση χάρη στις εργοστασιακές του κατασκευαστικές δυνατότητες και τη σταθερή ποιότητά του.

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Συμμόρφωση με βασικά πρότυπα

Το Usune Kyn28 Switchgear 11kV τηρεί αυστηρά τα διεθνή και εγχώρια πρότυπα για να διασφαλίσει το προϊόν αξιοπιστία, ασφάλεια και διαλειτουργικότητα:

1. IEC 60298 / IEC 62271-200: AC μεταλλικός διακόπτης με ονομαστικές τάσεις από 1kV έως 52kV
2. GB 3906-2006: 3–35 kV AC Μεταλλικά ερμάρια και ντουλάπια ελέγχου
3. DL/T 404-2007: Τεχνική προδιαγραφή για εσωτερικούς χώρους εναλλασσόμενου ρεύματος υψηλής τάσης
4. GB/T 11022: Γενικές προδιαγραφές για διακόπτες υψηλής τάσης

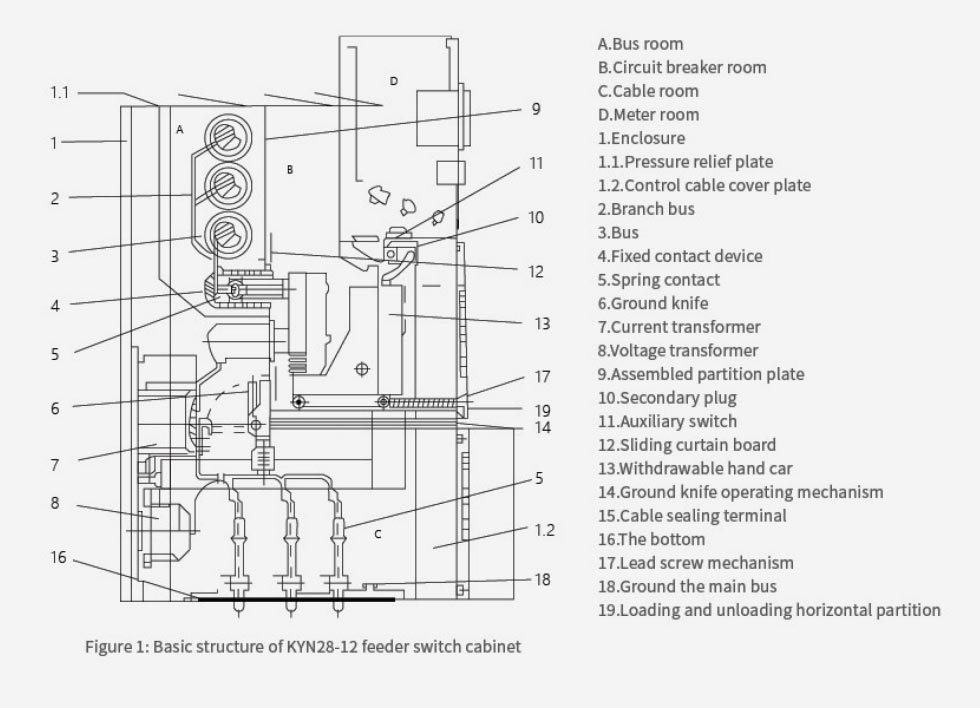

Δομικά και σχεδιαστικά χαρακτηριστικά

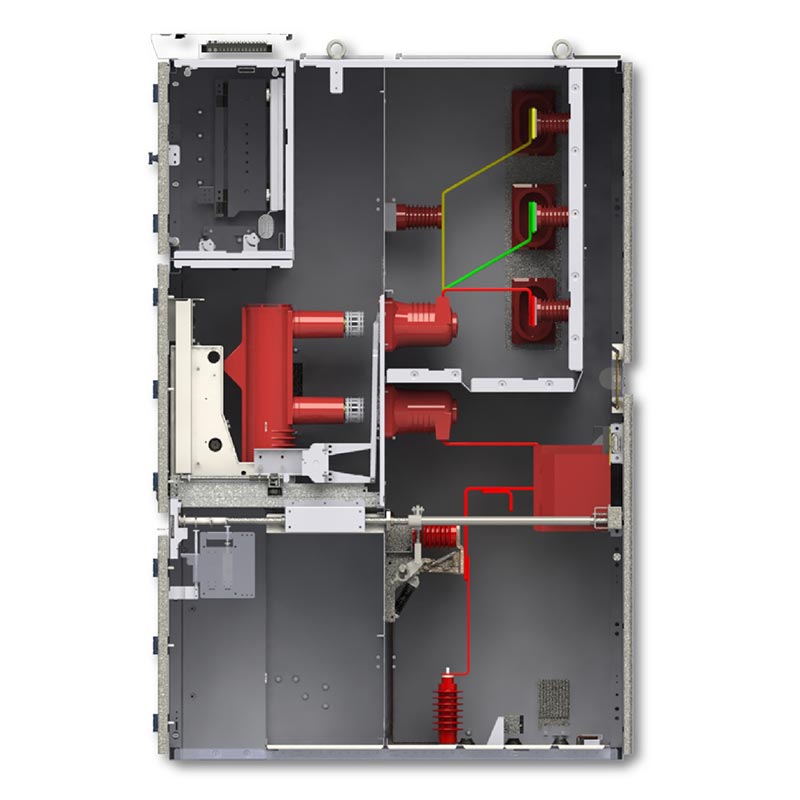

Το περίβλημα Kyn28 Switchgear 11kV υιοθετεί μια αρθρωτή βιδωτή δομή κατασκευασμένη από υψηλής ποιότητας γαλβανισμένο/ψυχρή έλαση χαλύβδινη πλάκα, χωρισμένη σε πέντε ανεξάρτητα διαμερίσματα γείωσης με μεταλλικά χωρίσματα, αποτρέποντας αποτελεσματικά τη βλάβη διάδοση.

1. Θήκη διακόπτη κυκλώματος: Εξοπλισμένο με αφαιρούμενο τρόλεϊ διακόπτη κενού με μηχανικό συμπλέκονται
2. Διαμέρισμα Busbar: Εγκαθιστά βασικούς διαύλους και ράβδους διακλάδωσης, ανεξάρτητα απομονωμένους.
3. Διαμέρισμα καλωδίων: Χρησιμοποιείται για συνδέσεις καλωδίων, που περιέχουν μετασχηματιστές, διακόπτες γείωσης, απαγωγείς υπερτάσεων κ.λπ.
4. Διαμέρισμα οργάνων ελέγχου: Εγκαθιστά ρελέ, όργανα, συσκευές προστασίας και δευτερεύοντα κυκλώματα.
5. Κανάλι ανακούφισης πίεσης: Εξοπλισμένο με συσκευή εκτόνωσης πίεσης στο επάνω μέρος, που επιτρέπει την ασφαλή απελευθέρωση της πίεσης τόξου σε περίπτωση βλάβης.

Βασικά πλεονεκτήματα

1. Σχέδιο αφαιρούμενου χειροκίνητου καροτσιού: Ο διακόπτης κυκλώματος και τα χειροκίνητα καρότσια PT είναι εναλλάξιμα, επιτρέποντας τη γρήγορη συντήρηση και αντικατάσταση χωρίς απενεργοποίηση ολόκληρου του τμήματος του διαύλου.
2. Ολοκληρωμένη διασύνδεση πέντε προστασίας: Αποτρέπει το τυχαίο άνοιγμα/κλείσιμο του διακόπτη κυκλώματος, αποτρέπει ώθηση/τράβηγμα του χειρός υπό φορτίο, αποτρέπει το κλείσιμο του διακόπτη γείωσης ενώ είναι ενεργοποιημένο, αποτρέπει την ενεργοποίηση όταν ο διακόπτης γείωσης είναι κλειστός και αποτρέπει την τυχαία είσοδο σε ηλεκτρικά διαμερίσματα.
3. Συμπαγής δομή: Λειτουργία και συντήρηση με όψη μπροστά, εξοικονομώντας χώρο εγκατάστασης.
4. Υψηλή περιβαλλοντική προσαρμοστικότητα: Ενσωματωμένος θερμαντήρας συμπύκνωσης, κατάλληλος για υγρά περιβάλλοντα.

Κύριοι τύποι εφαρμογών:

1. Ντουλάπι εισερχόμενης γραμμής (ισχύς λήψης)
2. Ντουλάπι εξερχόμενης γραμμής (διανομή ισχύος σε τροφοδότες/κινητήρες)
3. Μετασχηματιστής τάσης και ντουλάπι μέτρησης τάσης
4. Ερμάριο μέτρησης (με μετρητή ενέργειας)
5. Ντουλάπι διατομής μπάρας
6. Ντουλάπι απομόνωσης

Περιβαλλοντικές συνθήκες

- Θερμοκρασία περιβάλλοντος: -15℃ ~ +40℃
- Ημερήσια μέση σχετική υγρασία ≤95%, μηνιαίος μέσος όρος ≤90%
- Χωρίς εκρηκτικά, διαβρωτικά αέρια ή αγώγιμη σκόνη, χωρίς έντονους κραδασμούς
- Εγκατάσταση μόνο σε εσωτερικούς χώρους

Βασικές τεχνικές παράμετροι

Πραγματική περίπτωση αίτησης

Έργο διανομής ηλεκτρικής ενέργειας αστικό εμπορικό συγκρότημα. Εμπορικό συγκρότημα 50 ορόφων (γραφείο + εμπορικό + ψυχαγωγία) στην Ανατολική Κίνα χρησιμοποιεί 18 μονάδες Usune Kyn28 Switchgear 11kV, συμπεριλαμβανομένων εισερχόμενων γραμμών, εξερχόμενων γραμμών, PT, μέτρησης, ντουλάπια τμημάτων και ντουλάπια απομόνωσης, με πλεονάζουσα παροχή ρεύματος μέσω διπλών ράβδων ζυγών.

Μετά από δύο χρόνια λειτουργίας, πέτυχε 99,98% αξιοπιστία τροφοδοσίας χωρίς απρογραμμάτιστες διακοπές ρεύματος. Το Ο διακόπτης μπορεί να αντικατασταθεί γρήγορα, μειώνοντας σημαντικά τον χρόνο συντήρησης. Το συμπαγές ντουλάπι εξοικονομεί χώρο στο χώρος διανομής και ένας θερμαντήρας συμπύκνωσης εξασφαλίζει σταθερή λειτουργία σε υγρά περιβάλλοντα.

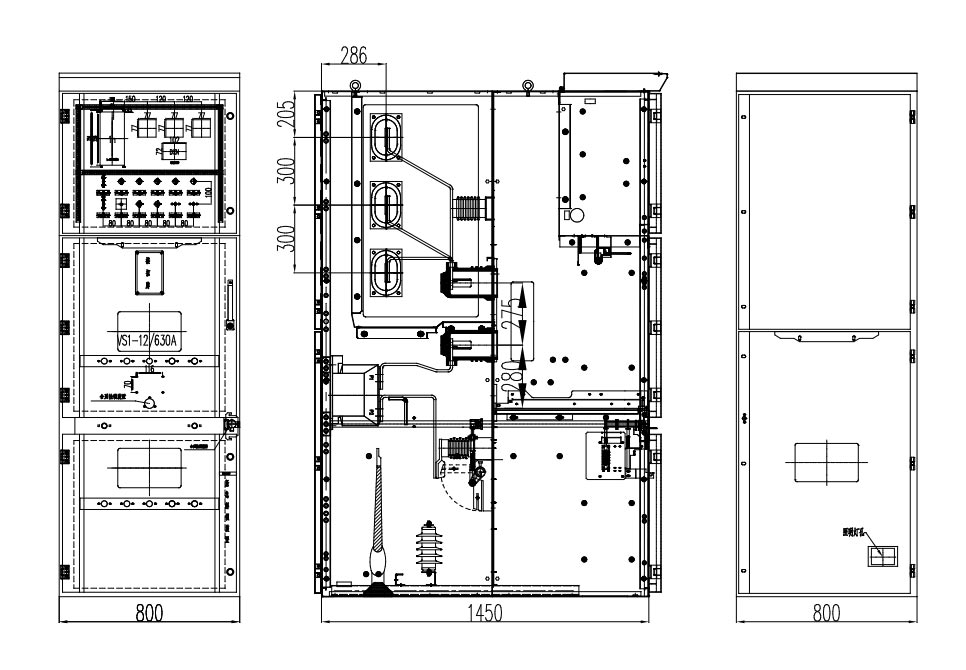

Εξωτερική διάσταση προϊόντος

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Ποιες είναι οι κύριες διαφορές μεταξύ του Usune KYN28 11kV και του παραδοσιακού σταθερού εξοπλισμού διανομής;

Α: Η βασική διαφορά είναι η αποσπώμενη δομή του διακόπτη. Οι διακόπτες κυκλώματος μπορούν να αποσυρθούν ανεξάρτητα και εναλλάσσονται, εξαλείφοντας την ανάγκη για πλήρη διακοπή ρεύματος κατά τη συντήρηση. Αυτό έχει ως αποτέλεσμα υψηλότερη ασφάλεια και αποδοτικότητα συντήρησης και το ανεξάρτητο διαμέρισμα περιορίζει αποτελεσματικά το εύρος σφαλμάτων.

Ε2: Μπορεί το Kyn28 Switchgear 11kV να χρησιμοποιηθεί σε περιβάλλοντα μεγάλου υψομέτρου ή ιδιαίτερα υγρά;

Α: Ναι. Ως επαγγελματίας κατασκευαστής, η Usune προσφέρει σχεδιασμό υποβάθμισης σε μεγάλο υψόμετρο, βελτιωμένη μόνωση και αντιδιαβρωτική προστασία και ενσωματωμένο θερμαντήρα για την εξασφάλιση αξιόπιστης λειτουργίας σε υγρά περιβάλλοντα.

Ε3: Τι γίνεται με την εγγύηση προϊόντος και την εξυπηρέτηση μετά την πώληση;

Α: Ολόκληρο το μηχάνημα συνοδεύεται από εγγύηση 12 μηνών, μια παγκόσμια τεχνική ομάδα που ανταποκρίνεται 24 ώρες την ημέρα και γρήγορα επιτόπια υπηρεσία διαθέσιμη σε βασικούς τομείς. Παρέχουμε επίσης μακροχρόνια συντήρηση και τεχνική εκπαίδευση.
