Διακοπτικός εξοπλισμός Kyn28 10kv

Το Usune Kyn28 Switchgear 10kV είναι κατάλληλο για τριφασικό AC 50Hz, μονή ράβδο 3,6~12kV και μονή ράβδο κατακερματισμένη συστήματα τροφοδοσίας και διαθέτει ολοκληρωμένες λειτουργίες "πέντε-απόδειξης". Το τμήμα του καροτσιού του ντουλαπιού μπορεί να εξοπλιστεί με εξαρτήματα πυρήνα, όπως διακόπτες κενού και επαφές κενού. Αυτόματοι διακόπτες κενού από μάρκες όπως η ABB VD4, Μπορείτε να επιλέξετε Schneider HVX και Usune VS1. Αυτό είναι επί του παρόντος το κύριο σετ υψηλής τάσης εσωτερικού χώρου δύναμη εξοπλισμός διανομής, που χρησιμοποιείται κυρίως για μεταφορά και λήψη ηλεκτρικής ενέργειας σε διάφορους υποσταθμούς και διανομή σταθμούς και για έλεγχο κυκλώματος, προστασία και παρακολούθηση.

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Απαιτήσεις Λειτουργικού Περιβάλλοντος

• Θερμοκρασία αέρα περιβάλλοντος: Ανώτατο όριο +40℃, κάτω όριο -15℃;
• Σχετική υγρασία: Ημερήσια μέση τιμή που δεν υπερβαίνει το 95%, μηνιαίος μέσος όρος που δεν υπερβαίνει το 90%.
• Υψόμετρο: 1000μ και κάτω.
• Σεισμική ένταση: Δεν υπερβαίνει τους 8 βαθμούς.
• Χωρίς κινδύνους πυρκαγιάς ή έκρηξης, χωρίς σοβαρή ρύπανση, χωρίς χημική διάβρωση και χωρίς βίαιους κραδασμούς. Αν το λειτουργούν περιβάλλον υπερβαίνει τις κανονικές συνθήκες που καθορίζονται στο GB3906, ο χρήστης και ο κατασκευαστής πρέπει να διαπραγματευτούν και καθορίζουν τις κατάλληλες συνθήκες.

Τεχνικές Παράμετροι

• Ονομαστική τάση: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Ονομαστική συχνότητα: 50/60Hz;
• Ονομαστικό ρεύμα: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Ονομαστικό επίπεδο μόνωσης: 42 kV (συχνότητα ισχύος 1 λεπτό, μεταξύ ηλεκτροδίων/προς γείωση), 48 kV (ανοικτή επαφή). 75 kV (κεραυνική ώθηση, μεταξύ ηλεκτροδίων/προς γείωση), 85kV (ανοικτή επαφή, τιμή αιχμής).
• Κατηγορία προστασίας: Κατηγορία προστασίας περιβλήματος IP4X, προστασία IP2X για διαμερίσματα.
• Τύποι ντουλαπιών: Ερμάρια εισερχόμενης γραμμής, ερμάρια εξερχόμενης γραμμής, ερμάρια προστασίας μετασχηματιστών, δέσιμο ζυγού ντουλάπια, ερμάρια διακόπτη αποζεύκτη, ερμάρια ανύψωσης ράβδων, ερμάρια PT/VT κ.λπ.
• Διαστάσεις ντουλαπιού: Πλάτος 650mm/800mm/1000mm, Ύψος 2300mm, Βάθος 1450mm.

Βασικά πλεονεκτήματα

1. Ολοκληρωμένη Προστασία Ασφαλείας

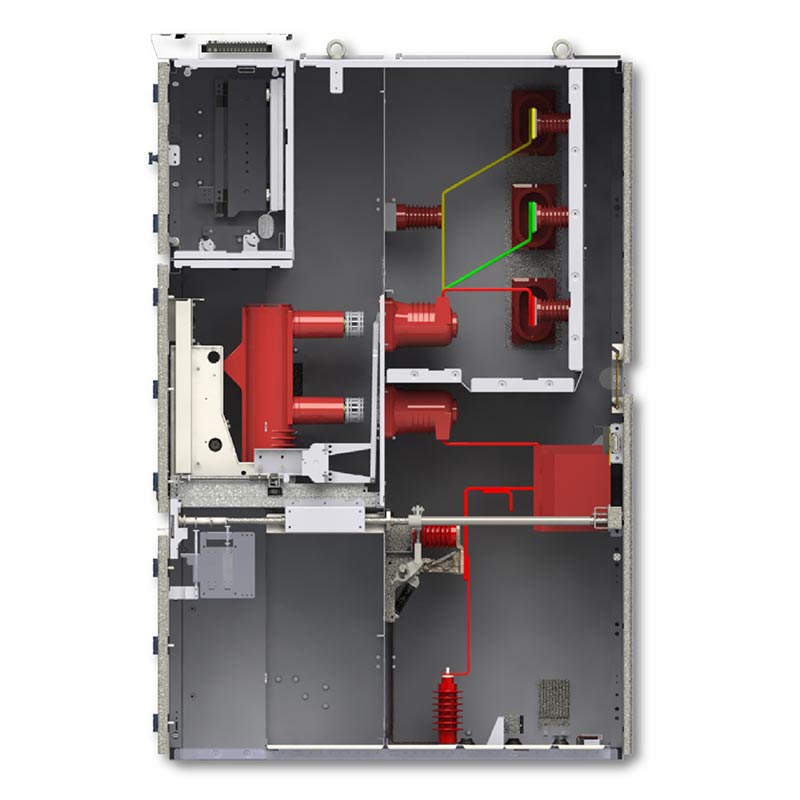

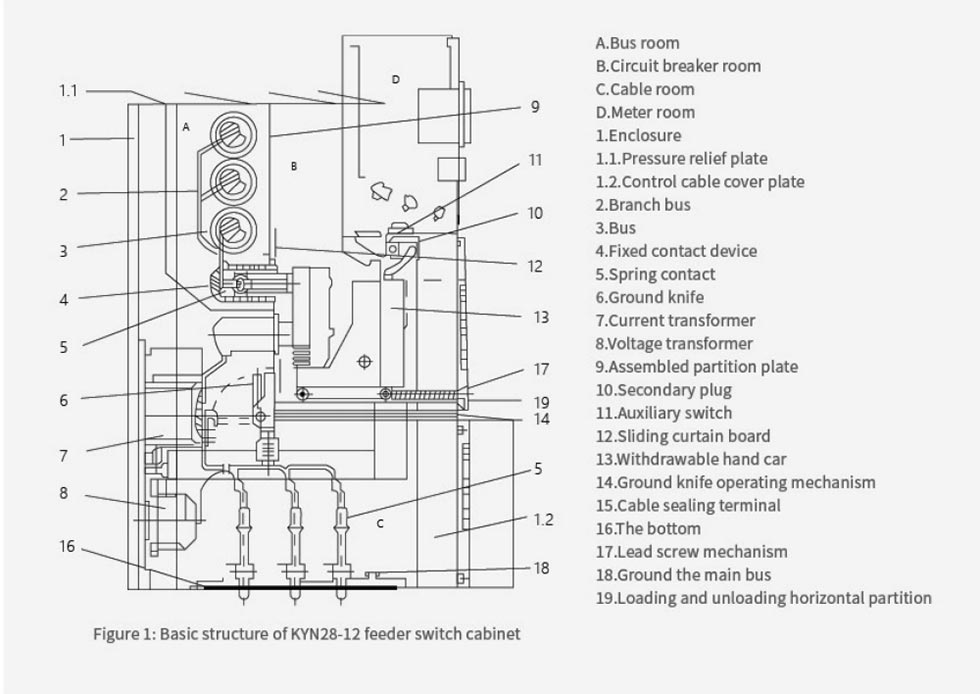

Το Kyn28 Switchgear 10kV υιοθετεί μια θωρακισμένη μεταλλική κλειστή δομή, με κάθε λειτουργικό διαμέρισμα ανεξάρτητα χωρισμένοι. Σε συνδυασμό με μηχανικές και ηλεκτρικές ασφάλειες, πραγματοποιεί πλήρως ασφάλιση πέντε ασφάλισης, εξαλείφοντας τον κίνδυνο κακής λειτουργίας. Η βαθμολογία προστασίας του περιβλήματος φτάνει το IP4X και η προστασία του διαμερίσματος είναι IP2X, περαιτέρω ενίσχυση των δυνατοτήτων προστασίας της ασφάλειας.

2. Σταθερή και αξιόπιστη απόδοση

Σχεδιασμένο και κατασκευασμένο αυστηρά σύμφωνα με τα διεθνή πρότυπα IEC και το σύστημα διαχείρισης ποιότητας ISO, χρησιμοποιώντας εξαρτήματα κενού υψηλής ποιότητας, είναι συμβατό με διάφορους επώνυμους διακόπτες κενού, έχει δυνατός ικανότητα αντοχής σε βραχυκύκλωμα, προσαρμόζεται σε μεγάλο εύρος τάσης και ρεύματος και είναι κατάλληλο για μακροχρόνια συνεχής λειτουργία.

3. Βολική εγκατάσταση και συντήρηση

Ο αφαιρούμενος σχεδιασμός του καροτσιού επιτρέπει τη γρήγορη και εύκολη επιθεώρηση και αντικατάσταση. Η συμπαγής δομή του υποστηρίζει εμπρός συντήρηση, εξοικονόμηση χώρου και χρόνου διακοπής λειτουργίας. Οι τυποποιημένες διαστάσεις του ντουλαπιού προσαρμόζονται σε διάφορα σενάρια εγκατάστασης, με αποτέλεσμα την υψηλή απόδοση εγκατάστασης.

4. Ευρεία Εφαρμογή

Το Kyn28 Switchgear 10kV καλύπτει όλα τα επίπεδα τάσης από 3,6 έως 24kV, είναι συμβατό με 50/60Hz διπλής συχνότητας συστήματα, και προσφέρει διάφορους τύπους ντουλαπιών για την κάλυψη των αναγκών διανομής ηλεκτρικής ενέργειας διαφορετικών βιομηχανιών, όπως οι σταθμοί ηλεκτροπαραγωγής, υποσταθμούς, βιομηχανικές και μεταλλευτικές επιχειρήσεις και πολυώροφα κτίρια. Μπορεί επίσης να προσαρμοστεί σε διάφορα συμβατικά εργασιακά περιβάλλοντα.

Υπόθεση εφαρμογής πραγματικού κόσμου

Ένα έργο ανακαίνισης υποσταθμού 110 kV σε μια συγκεκριμένη πόλη επέλεξε 28 μονάδες διανομής Usune KYN28-12. Ο εξοπλισμός πέτυχε υψηλή χρήση χώρου, γρήγορη θέση σε λειτουργία και ποσοστό αξιοπιστίας 99,98% μετά την έναρξη λειτουργίας, σημαντικά βελτίωση του επιπέδου ασφάλειας του δικτύου διανομής ηλεκτρικής ενέργειας. Σε αυτό το έργο, ο διακόπτης είναι προσαρμοσμένος στο περιβαλλοντικές απαιτήσεις του χώρου, συμπεριλαμβανομένου του υψομέτρου, της θερμοκρασίας και της υγρασίας, καθώς και κατάλληλου κυκλώματος κενού Το μοντέλο διακόπτη έχει επιλεγεί για να ταιριάζει απόλυτα με τις ανάγκες διανομής ισχύος του υποσταθμού.

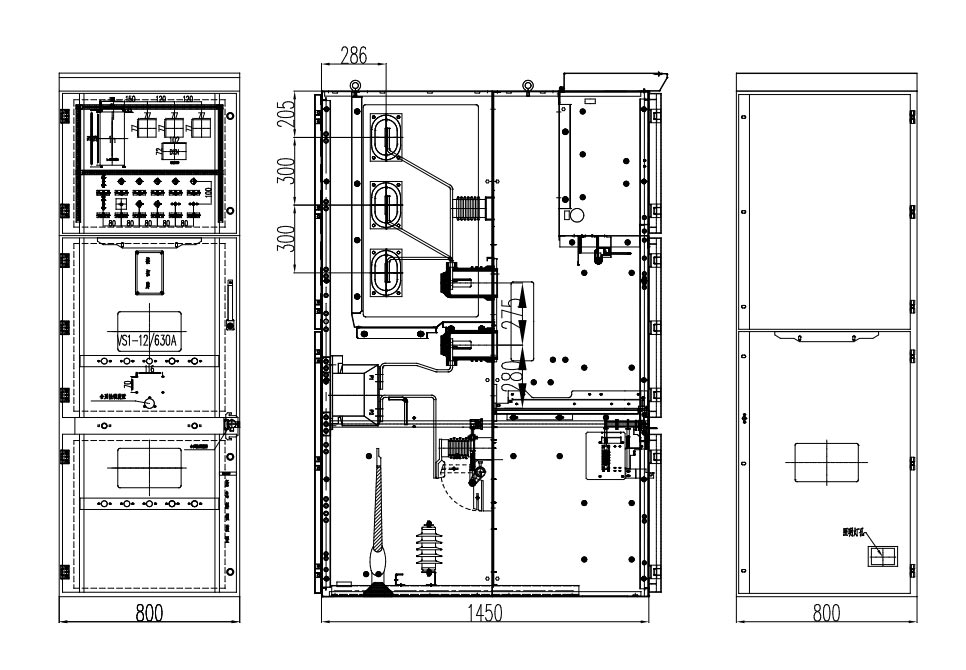

Εξωτερική διάσταση προϊόντος

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Ποιες είναι οι συγκεκριμένες λειτουργίες "πέντε-απόδειξης" του διακόπτη KYN28;

Α: Αυτά περιλαμβάνουν κυρίως την αποτροπή τυχαίου ανοίγματος και κλεισίματος των αυτόματων διακοπτών, αποτροπή ώθησης ή έλξης το καρότσι υπό φορτίο, εμποδίζοντας τα καλώδια γείωσης να συνδεθούν σε ηλεκτροφόρα κυκλώματα, εμποδίζοντας το κλείσιμο του διακόπτη κυκλώματος με συνδεδεμένο καλώδιο γείωσης και αποτρέπει την κατά λάθος είσοδο του προσωπικού σε ρεύμα διαμερίσματα, διασφαλίζοντας έτσι δομικά την ασφάλεια του προσωπικού και του εξοπλισμού.

Ε2: Ποιος είναι ο κύκλος συντήρησης ρουτίνας για το Kyn28 Switchgear 10kV;

Α: Συνιστάται να διεξάγετε μια τακτική επιθεώρηση κάθε 6 μήνες και μια ολοκληρωμένη συντήρηση κάθε 1-2 χρόνια, εστιάζοντας στον έλεγχο του μηχανισμού, της μόνωσης, της ασφάλισης και της στεγανότητας των μπουλονιών. Το Usune παρέχει πλήρη τεχνική υποστήριξη.

Ε3: Μπορεί η Usune να παρέχει προσαρμοσμένο εξοπλισμό διανομής;

Α: Ναι. Ως επαγγελματίας κατασκευαστής, η Usune μπορεί να προσαρμόσει τις εσωτερικές διαμορφώσεις, τα επίπεδα προστασίας και έξυπνες λύσεις παρακολούθησης με βάση την τάση, το ρεύμα, τις απαιτήσεις προστασίας και το περιβάλλον της τοποθεσίας. Μπορεί Προσαρμόστε επίσης τις διαστάσεις του ντουλαπιού και επιλέξτε τα κατάλληλα μοντέλα διακόπτη κενού για την κάλυψη συγκεκριμένων αναγκών.

Συνοπτικά, το Usune Kyn28 Switchgear 10kV ενσωματώνει ασφάλεια, αξιοπιστία και ευκολία στη χρήση. Υποστηρίζεται από ώριμους σχεδιασμός, αυστηρός ποιοτικός έλεγχος και ολοκληρωμένες τεχνικές παραμέτρους, είναι κατάλληλο για διάφορες εργασίες περιβάλλοντα και σενάρια. Ως επαγγελματίας κατασκευαστής και προμηθευτής υψηλής ποιότητας από την Κίνα, η Usune συνεχίζει να παρέχει σταθερές και αποτελεσματικές λύσεις διανομής ηλεκτρικής ενέργειας μέσης τάσης σε χρήστες παγκοσμίως.
