Επισκόπηση άρθρου
Αυτός ο οδηγός εξηγεί πώς λειτουργεί μια κύρια μονάδα δακτυλίου με μόνωση αέρα, ποια εξαρτήματα καθορίζουν την απόδοσή της, πώς να αξιολογήσουν τις τεχνικές προδιαγραφές και τι πρέπει να επαληθεύσουν οι αγοραστές πριν την αγοράσουν. Καλύπτει επίσης κοινές προκλήσεις εφαρμογών, λειτουργική ασφάλεια και πρακτικές συντήρησης που μπορούν να βοηθήσουν στη μείωση του χρόνου διακοπής λειτουργίας που μπορεί να αποφευχθεί.

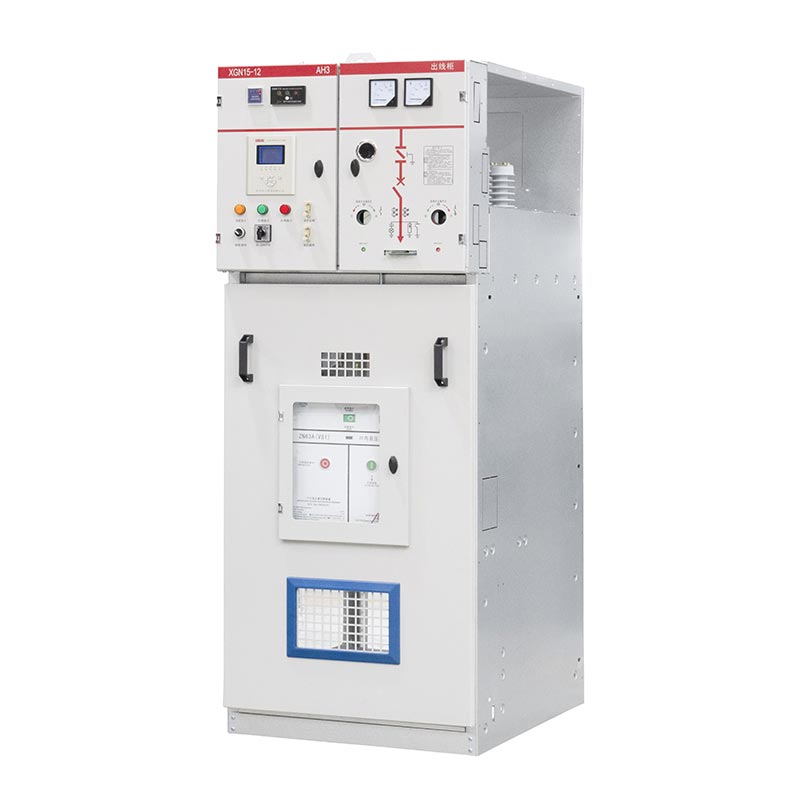

1. Τι είναι ένα RMU κύριας μονάδας δακτυλίου με μόνωση αέρα;
ΕναΔακτύλιος με μόνωση αέρα κύρια μονάδα RMUείναι ένα συγκρότημα ηλεκτρικών συσκευών διανομής μέσης τάσης σχεδιασμένο για τη σύνδεση, τον έλεγχο και την απομόνωση κυκλωμάτων σε ένα δίκτυο διανομής. Χρησιμοποιεί τον ατμοσφαιρικό αέρα ως μονωτικό μέσο γύρω από τα κατάλληλα ενεργοποιημένα εξαρτήματα αντί να βασίζεται στο αέριο SF6 ως το κύριο μέσο μόνωσης σε αυτά τα διαμερίσματα.
Ο όροςκύρια μονάδα δακτυλίουπεριγράφει το ρόλο του εξοπλισμού σε μια διάταξη διανομής δακτυλίου. Ο δακτύλιος συνήθως συνδέει πολλαπλά σημεία διανομής, επιτρέποντας την παροχή ρεύματος σε έναν υποσταθμό από διαφορετικές κατευθύνσεις, όταν ο σχεδιασμός του δικτύου και η διαμόρφωση λειτουργίας το επιτρέπουν. Ένα RMU συνδυάζει διάφορες λειτουργίες μεταγωγής μέσα σε ένα συμπαγές περίβλημα, βοηθώντας τους χειριστές διανομής να διαχειρίζονται τις συνδέσεις τροφοδοσίας και μετασχηματιστή.
Σε αντίθεση με έναν μετασχηματιστή διανομής, ο οποίος αλλάζει την ηλεκτρική τάση, ένα RMU διαχειρίζεται τη σύνδεση και την αποσύνδεση των κυκλωμάτων μέσης τάσης. Ανάλογα με τη διαμόρφωσή του, μπορεί να παρέχει εναλλαγή φορτίου, απομόνωση, γείωση και προστασία του τροφοδότη μέσω ασφαλειών ή διακοπτών κυκλώματος.
Οι RMU με μόνωση αέρα χρησιμοποιούνται σε εφαρμογές όπου οι μηχανικοί χρειάζονται σαφώς καθορισμένες λειτουργίες μεταγωγής, μια διάταξη μόνωσης χωρίς αέρια και μια διαμόρφωση κατάλληλη για το περιβάλλον εγκατάστασης. Πριν καθορίσετε ένα, η ομάδα έργου θα πρέπει να επιβεβαιώσει την τάση του συστήματος, το επίπεδο σφάλματος, το σχήμα λειτουργίας, τον διαθέσιμο χώρο και τις ισχύουσες απαιτήσεις κοινής ωφέλειας.
2. Πώς λειτουργεί ένα RMU με μόνωση αέρα;
Ένα RMU με μόνωση αέρα διαχειρίζεται την ηλεκτρική ισχύ ελέγχοντας τις συνδέσεις μεταξύ των εισερχόμενων τροφοδοτικών δακτυλίων και των εξερχόμενων κυκλωμάτων διανομής. Σε μια τυπική διάταξη τριών κατευθύνσεων, δύο λειτουργικές μονάδες συνδέουν τα τμήματα του καλωδίου δακτυλίου, ενώ μια τρίτη τροφοδοτεί ή προστατεύει έναν τοπικό τροφοδότη μετασχηματιστή.
Κανονική Λειτουργία Διανομής
Κατά την κανονική λειτουργία, οι συσκευές μεταγωγής τοποθετούνται σύμφωνα με το εγκεκριμένο σχέδιο λειτουργίας του δικτύου. Πολλά δίκτυα διανομής χρησιμοποιούν μια διάταξη καλωδίου σε σχήμα δακτυλίου με ένα κανονικά ανοιχτό σημείο. Αυτή η διάταξη διατηρεί μια εναλλακτική οδό τροφοδοσίας χωρίς απαραίτητα να λειτουργεί ολόκληρος ο δακτύλιος ως κλειστός βρόχος.
Απομόνωση Βλαβών και Αποκατάσταση Παροχής
Εάν ένα τμήμα καλωδίου εμφανίσει σφάλμα, οι συσκευές προστασίας εντοπίζουν ή διακόπτουν τη βλάβη όπως έχει σχεδιαστεί, ενώ οι χειριστές ή ένα εγκεκριμένο σύστημα αυτοματισμού απομονώνουν το επηρεαζόμενο τμήμα. Το εναπομείναν υγιές δίκτυο μπορεί στη συνέχεια να αποκατασταθεί μέσω εναλλακτικού τροφοδότη, υπό την προϋπόθεση ότι το επιτρέπουν οι αξιολογήσεις του εξοπλισμού, η χωρητικότητα του δικτύου, ο συντονισμός προστασίας και οι διαδικασίες μεταγωγής.
| Κατάσταση λειτουργίας | Λειτουργία RMU | Επιχειρησιακός στόχος |
|---|---|---|
| Κανονική λειτουργία | Διατηρεί τις καθορισμένες συνδέσεις κυκλώματος. | Παρέχετε ρεύμα σε συνδεδεμένα φορτία. |
| Προγραμματισμένη συντήρηση | Απομονώνει το σχετικό κύκλωμα και επιτρέπει εγκεκριμένες διαδικασίες γείωσης. | Δημιουργήστε ασφαλείς συνθήκες εργασίας. |
| Σφάλμα καλωδίου | Λειτουργεί με το σύστημα προστασίας συστήματος για διακοπή ή απομόνωση του επηρεαζόμενου τμήματος. | Περιορίστε την επηρεαζόμενη περιοχή δικτύου. |
| Αποκατάσταση δικτύου | Επιτρέπει την εξουσιοδοτημένη εναλλαγή για επανασύνδεση υγιών τμημάτων όπου επιτρέπεται. | Αποκαταστήστε την υπηρεσία όσο το δυνατόν πιο ασφαλή και γρήγορα. |
Είναι σημαντικό να γίνεται διάκριση της εναλλαγής φορτίου από τη διακοπή σφάλματος. Ένας διακόπτης διακοπής φορτίου έχει σχεδιαστεί για καθορισμένα καθήκοντα μεταγωγής. δεν πρέπει να θεωρείται ότι διακόπτει κάθε ρεύμα βραχυκυκλώματος. Η προστασία από σφάλματα μπορεί να απαιτεί συντονισμένο συνδυασμό ασφαλειοδιακοπτών ή διακόπτη κυκλώματος με κατάλληλο ρελέ προστασίας.
3. Ποια είναι τα κύρια συστατικά ενός RMU με μόνωση αέρα;
Η ακριβής εσωτερική διάταξη ποικίλλει ανάλογα με τον κατασκευαστή και το μοντέλο, αλλά τα περισσότερα σχέδια συνδυάζουν συσκευές μεταγωγής, αγωγούς, δομές μόνωσης, μηχανισμούς ασφαλείας και προαιρετικό εξοπλισμό παρακολούθησης.
Διακόπτες διακοπής φορτίου
Οι διακόπτες διακοπής φορτίου συνδέουν ή αποσυνδέουν κυκλώματα υπό τις καθορισμένες κανονικές συνθήκες μεταγωγής φορτίου. Σε μια διαμόρφωση δακτυλίου, επιτρέπουν στους χειριστές να ελέγχουν τα τμήματα του εισερχόμενου και εξερχόμενου καλωδίου. Οι ονομαστικές τους ικανότητες κατασκευής, θραύσης και βραχυχρόνιας αντοχής πρέπει να ταιριάζουν με την προβλεπόμενη εργασία.
Δίαυλος και Ηλεκτρικές Συνδέσεις
Οι ζυγοί παρέχουν αγώγιμες διαδρομές μεταξύ λειτουργικών μονάδων. Το υλικό, η διατομή, η ποιότητα σύνδεσης και ο θερμικός σχεδιασμός τους επηρεάζουν την ικανότητα μεταφοράς ρεύματος και την αύξηση της θερμοκρασίας. Οι τερματισμοί καλωδίων πρέπει επίσης να είναι συμβατοί με τον καθορισμένο τύπο καλωδίου και τη διάταξη εγκατάστασης.
Διακόπτες γείωσης και κλειδαριές
Οι διακόπτες γείωσης παρέχουν ένα μέσο γείωσης καθορισμένων τμημάτων μεμονωμένων κυκλωμάτων όταν το επιτρέπει η εγκεκριμένη ακολουθία λειτουργίας. Οι μηχανικές ή ηλεκτρικές ασφάλειες βοηθούν στην αποφυγή απαγορευμένων λειτουργιών μεταγωγής. Αυτοί οι μηχανισμοί είναι σημαντικοί, αλλά δεν αντικαθιστούν την επαλήθευση της απομόνωσης και της απουσίας τάσης σύμφωνα με την ισχύουσα διαδικασία ασφαλείας.
Συνδυασμοί ασφαλειών-διακόπτες ή διακόπτες κυκλώματος
Οι τροφοδότες μετασχηματιστών μπορούν να χρησιμοποιούν συνδυασμό ασφαλειών-διακόπτη ή διακόπτη κυκλώματος με προστατευτικά ρελέ. Η κατάλληλη λύση εξαρτάται από τα χαρακτηριστικά του μετασχηματιστή, το αναμενόμενο ρεύμα σφάλματος, τις απαιτήσεις επιλεκτικότητας και τη φιλοσοφία προστασίας του δικτύου.
Μονωτήρες, περιβλήματα και εξαρτήματα παρακολούθησης
Τα μονωτικά στηρίγματα διατηρούν τις απαιτούμενες ηλεκτρικές αποστάσεις και υποστηρίζουν τα ηλεκτροφόρα εξαρτήματα. Το περίβλημα προστατεύει τον εξοπλισμό από τις περιβαλλοντικές και μηχανικές συνθήκες που καθορίζονται για το προϊόν. Οι προαιρετικοί δείκτες τάσης, οι ενδείξεις διέλευσης σφάλματος, οι χειριστές κινητήρα και οι συσκευές επικοινωνίας μπορούν να βελτιώσουν τη λειτουργική ορατότητα και τον τηλεχειρισμό όταν ενσωματωθούν σωστά.
4. Ποια οφέλη προσφέρει η μόνωση αέρα;
Η μόνωση αέρα μπορεί να προσφέρει πρακτικά οφέλη για έργα διανομής, ιδιαίτερα όταν ο ιδιοκτήτης του έργου θέλει να αποφύγει τη μόνωση με βάση το SF₆ στα σχετικά διαμερίσματα. Η αξία αυτών των πλεονεκτημάτων εξαρτάται από το σχεδιασμό του εξοπλισμού και το περιβάλλον λειτουργίας.
- Καμία απαίτηση SF₆ σε διαμερίσματα με μόνωση αέρα:Ένας κατάλληλος σχεδιασμός αποφεύγει τους λόγους χειρισμού, παρακολούθησης διαρροών και ανάκτησης στο τέλος του κύκλου ζωής που σχετίζονται με το SF6 σε αυτά τα διαμερίσματα.
- Ορατές και προσβάσιμες ρυθμίσεις όπου έχουν σχεδιαστεί:Ορισμένες κατασκευές διευκολύνουν την επιθεώρηση εξαρτημάτων και θέσεων μεταγωγής από εκπαιδευμένο προσωπικό. Η προσβασιμότητα πρέπει να επαληθευτεί για το ακριβές μοντέλο.
- Αρθρωτή διαμόρφωση:Οι λειτουργικές μονάδες μπορούν να ρυθμιστούν ώστε να πληρούν διαφορετικές απαιτήσεις εισερχόμενης, εξερχόμενης και μετασχηματιστή-τροφοδότη όταν η οικογένεια προϊόντων υποστηρίζει τους απαιτούμενους συνδυασμούς.
- Πρακτικός σχεδιασμός συντήρησης:Χωρίς SF6 στα μονωμένα με αέρα τμήματα, οι χειριστές αποφεύγουν εργασίες συντήρησης που σχετίζονται με το αέριο για αυτά τα τμήματα, αν και η ηλεκτρική και μηχανική συντήρηση παραμένει απαραίτητη.
- Υποστήριξη για αυτοματισμό διανομής:Οι προαιρετικοί χειριστές κινητήρα και τα εξαρτήματα παρακολούθησης μπορούν να υποστηρίξουν την απομακρυσμένη εναλλαγή και την αναφορά κατάστασης.
Ποιοι είναι οι περιορισμοί;
Τα σχέδια με μόνωση αέρα ενδέχεται να απαιτούν μεγαλύτερες ηλεκτρικές αποστάσεις και μεγαλύτερο αποτύπωμα εγκατάστασης από ορισμένες εναλλακτικές λύσεις με μόνωση αερίου. Η υγρασία, η μόλυνση, η συμπύκνωση, το υψόμετρο και οι συνθήκες του περιβλήματος μπορούν επίσης να επηρεάσουν την απόδοση της μόνωσης. Ένας σχεδιασμός χωρίς αέρια δεν σημαίνει αυτόματα λειτουργία χωρίς συντήρηση ή ανώτερη απόδοση σε κάθε περιβάλλον.
Οι αγοραστές θα πρέπει να συγκρίνουν την πλήρη διαμόρφωση του εξοπλισμού, το κόστος εγκατάστασης, τις απαιτήσεις κύκλου ζωής, τις περιβαλλοντικές συνθήκες και τους ισχύοντες κανονισμούς αντί να επιλέγουν ένα RMU με βάση μόνο το μονωτικό μέσο.
5. Πού χρησιμοποιούνται οι μονωμένοι αέρα RMU;
Οι κύριες μονάδες δακτυλίου με μόνωση αέρα μπορούν να εξυπηρετήσουν μια σειρά εφαρμογών διανομής μέσης τάσης, ανάλογα με τις ονομαστικές τους τιμές τάσης, τις ρυθμίσεις προστασίας, την κατασκευή του περιβλήματος και τις εγκεκριμένες συνθήκες εγκατάστασης.
Βιομηχανικές Εγκαταστάσεις
Τα εργοστάσια και οι εγκαταστάσεις επεξεργασίας χρησιμοποιούν εξοπλισμό διανομής μέσης τάσης για την τροφοδοσία μετασχηματιστών, χώρων παραγωγής και άλλων ηλεκτρικών φορτίων. Ένα RMU μπορεί να υποστηρίξει την απομόνωση του τροφοδότη και να βοηθήσει τις ομάδες συντήρησης να διαχειρίζονται τμήματα δικτύου χωρίς να επηρεάζει άσκοπα ολόκληρο τον ιστότοπο.
Εμπορικές και Οικιστικές Αναπτύξεις
Συγκροτήματα γραφείων, αναπτύξεις διαμερισμάτων, ακίνητα λιανικής πώλησης και έργα μικτής χρήσης μπορούν να χρησιμοποιούν RMU σε τοπικούς υποσταθμούς διανομής. Οι συμπαγείς λειτουργικές ρυθμίσεις μπορούν να απλοποιήσουν τη διαχείριση πολλαπλών τροφοδοτικών μετασχηματιστών σε μια προγραμματισμένη ηλεκτρική υποδομή.
Δίκτυα διανομής κοινής ωφέλειας
Οι χειριστές διανομής μπορούν να εγκαταστήσουν RMU σε σημεία σύνδεσης δικτύου για τον έλεγχο των τμημάτων τροφοδοσίας και την υποστήριξη των διαδικασιών αποκατάστασης. Η επιλεγμένη μονάδα πρέπει να πληροί τις απαιτήσεις προστασίας, μεταγωγής, εγκατάστασης και τεκμηρίωσης για το βοηθητικό πρόγραμμα.
Έργα Ανανεώσιμων Πηγών Ενέργειας και Υποδομών
Οι ηλιακές εγκαταστάσεις, οι εγκαταστάσεις υποδομής και άλλα ενεργειακά έργα ενδέχεται να απαιτούν μεταγωγή μέσης τάσης μεταξύ των κυκλωμάτων συλλογής, των μετασχηματιστών και του δικτύου διανομής. Το RMU πρέπει να επιλεγεί σύμφωνα με την πραγματική συμβολή σφάλματος, το καθήκον μεταγωγής και το σχεδιασμό σύνδεσης στο δίκτυο.
Για εξωτερικές ή παράκτιες εγκαταστάσεις, οι ομάδες έργου θα πρέπει επιπλέον να αξιολογήσουν την προστασία του περιβλήματος, την αντίσταση στη διάβρωση, το εύρος θερμοκρασίας, τον έλεγχο συμπύκνωσης και τη στεγανοποίηση εισόδου καλωδίου. Η καταλληλότητα οποιουδήποτε συγκεκριμένου μοντέλου πρέπει να επιβεβαιώνεται σε σχέση με τις δηλωμένες συνθήκες σέρβις του κατασκευαστή.
6. Ποιες προδιαγραφές πρέπει να ελέγχουν οι αγοραστές;
Η επιλογή ενός RMU με μόνωση αέρα απαιτεί κάτι περισσότερο από την αντιστοίχιση μιας ονομαστικής τάσης. Οι λανθασμένες αξιολογήσεις ή μια ακατάλληλη διάταξη προστασίας μπορεί να δημιουργήσει κινδύνους για την ασφάλεια, καθυστερήσεις θέσης σε λειτουργία και δαπανηρές αλλαγές εξοπλισμού. Οι αγοραστές θα πρέπει να παρέχουν στον κατασκευαστή τις παραμέτρους δικτύου και τις απαιτήσεις του έργου προτού ζητήσουν προσφορά.
| Προσδιορισμός | Τι να επαληθεύσετε | Γιατί έχει σημασία |
|---|---|---|
| Ονομαστική τάση | Συμβατότητα με την ονομαστική και μέγιστη τάση λειτουργίας του συστήματος. | Διασφαλίζει ότι οι βαθμίδες μόνωσης και εξοπλισμού ταιριάζουν στο δίκτυο. |
| Ονομαστικό ρεύμα | Διαβαθμίσεις ρεύματος διαύλου, δακτυλίου-διακόπτη και τροφοδότη. | Αποτρέπει την επιλογή εξοπλισμού ακατάλληλου για το αναμενόμενο φορτίο. |
| Απόδοση βραχυκυκλώματος | Ονομαστική βραχυχρόνια αντοχή σε τρέχουσες, διάρκεια και σχετικές εργασίες κατασκευής ή διακοπής. | Ταιριάζει το σύστημα διανομής στο υπολογιζόμενο επίπεδο σφάλματος. |
| Λειτουργική διαμόρφωση | Αριθμός τρόπων, δακτυλιοειδείς διακόπτες, τροφοδότες μετασχηματιστών και διατάξεις επέκτασης. | Ευθυγραμμίζει τον εξοπλισμό με το μονογραμμικό διάγραμμα. |
| Μέθοδος προστασίας | Συνδυασμός ασφαλειών-διακόπτη ή διάταξη διακόπτη κυκλώματος και ρελέ. | Υποστηρίζει τη σωστή εκκαθάριση και συντονισμό σφαλμάτων. |
| Μόνωση και διάκενα | Σχεδιασμός μόνωσης αέρα και απαιτούμενες ηλεκτρικές αποστάσεις. | Υποστηρίζει διηλεκτρική απόδοση υπό συγκεκριμένες συνθήκες. |
| Περιβάλλον εγκατάστασης | Εσωτερική ή εξωτερική χρήση, υψόμετρο, υγρασία, θερμοκρασία και ρύπανση. | Μειώνει τους περιβαλλοντικούς κινδύνους και τους κινδύνους που σχετίζονται με τη μόνωση. |
| Προστασία περιβλήματος | Καθορισμένη βαθμολογία IP και απαιτήσεις πρόσβασης. | Καθορίζει προστασία έναντι εισόδου υπό δοκιμασμένες συνθήκες. |
| Ταξινόμηση ασφαλείας | Απαιτούμενη ταξινόμηση εσωτερικού τόξου, προσβάσιμες πλευρές, ρεύμα και διάρκεια. | Αντιμετωπίζει τις ειδικές απαιτήσεις προστασίας προσωπικού του έργου. |
| Αυτοματοποίηση | Χειροκίνητη ή μηχανοκίνητη λειτουργία, βοηθητική τροφοδοσία, σήματα και πρωτόκολλο επικοινωνίας. | Εξασφαλίζει συμβατότητα με απομακρυσμένη παρακολούθηση ή SCADA. |
| Έγγραφα συμμόρφωσης | Ισχύοντα πρότυπα, αναφορές δοκιμών τύπου, αρχεία δοκιμών ρουτίνας και πιστοποιητικά. | Υποστηρίζει τεχνική έγκριση και αποδοχή έργου. |
Κατανόηση των ισχυόντων προτύπων
Το IEC 62271-200 καλύπτει συγκροτήματα διακοπτών και ελέγχου που περικλείονται με μέταλλο AC για ονομαστικές τάσεις άνω του 1 kV και έως και 52 kV, συμπεριλαμβανομένων των σχετικών εφαρμογών σε εσωτερικούς και εξωτερικούς χώρους. Η ισχύουσα έκδοση και οι τροποποιήσεις θα πρέπει να επιβεβαιωθούν έναντι των προδιαγραφών του έργου. Ανάλογα με τη διαμόρφωση του εξοπλισμού, μπορεί επίσης να ισχύουν πρόσθετα πρότυπα για διακόπτες, διακόπτες κυκλώματος, συνδυασμούς διακοπτών-ασφάλειας και συσκευές γείωσης.
Για αναφορά, συμβουλευτείτε την επίσημη δημοσίευση IEC 62271-200. Η συμμόρφωση θα πρέπει να επαληθεύεται για το πραγματικό προτεινόμενο μοντέλο και διαμόρφωση. μια γενική δήλωση ότι ένα προϊόν ακολουθεί ένα πρότυπο IEC δεν υποκαθιστά την κατάλληλη υποστηρικτική τεκμηρίωση.
Ερωτήσεις που πρέπει να κάνετε πριν κάνετε μια παραγγελία
- Ταιριάζει το προτεινόμενο RMU με το εγκεκριμένο διάγραμμα μονής γραμμής και τη διάταξη καλωδίων;
- Είναι επαρκείς οι ονομαστικές δυνατότητες ρεύματος και βραχυκυκλώματος για τη μελέτη συστήματος;
- Ποιες λειτουργίες προστασίας και γείωσης περιλαμβάνονται στάνταρ;
- Είναι διαθέσιμα στοιχεία δοκιμής τύπου και τακτικές εργοστασιακές δοκιμές για τη σχετική διαμόρφωση;
- Επιβεβαιώνονται οι διαστάσεις, οι θέσεις εισόδου των καλωδίων, οι λεπτομέρειες θεμελίωσης και τα κενά συντήρησης;
- Τα ανταλλακτικά, οι οδηγίες λειτουργίας, η υποστήριξη θέσης σε λειτουργία και οι όροι εγγύησης καθορίζονται σαφώς;
7. Τι σημασία έχουν οι απαιτήσεις ασφάλειας και εγκατάστασης;
Η εγκατάσταση του διακόπτη μέσης τάσης πρέπει να εκτελείται από εξειδικευμένο προσωπικό, ακολουθώντας τα εγκεκριμένα σχέδια, τους τοπικούς ηλεκτρικούς κανονισμούς, τις οδηγίες του κατασκευαστή και τις ειδικές διαδικασίες ασφαλείας του εργοταξίου. Επειδή ο εξοπλισμός μπορεί να περιέχει επικίνδυνη αποθηκευμένη ή επαγόμενη ηλεκτρική ενέργεια, η θέση σε λειτουργία και η συντήρηση δεν πρέπει ποτέ να βασίζονται μόνο στις θέσεις του οπτικού διακόπτη.
Προετοιμασία τοποθεσίας
Πριν από την παράδοση, βεβαιωθείτε ότι το θεμέλιο, οι αυλακώσεις καλωδίων, ο χώρος κάμψης καλωδίων, οι διαδρομές πρόσβασης, οι απαιτήσεις αερισμού και τα κενά λειτουργίας ταιριάζουν με τα εγκεκριμένα σχέδια. Ο χώρος εγκατάστασης πρέπει να παραμένει εντός των καθορισμένων περιβαλλοντικών ορίων και να επιτρέπει την ασφαλή λειτουργία και συντήρηση.
Τερματισμός καλωδίων και γείωση
Χρησιμοποιήστε συμβατά εξαρτήματα καλωδίων και ακολουθήστε τις οδηγίες τερματισμού του κατασκευαστή. Επαληθεύστε την προετοιμασία του αγωγού, τη ροπή σύνδεσης, την αναγνώριση φάσης, την κατάσταση μόνωσης και τις συνδέσεις γείωσης. Οι κακώς εγκατεστημένοι τερματισμοί μπορεί να οδηγήσουν σε υπερθέρμανση, μερική εκφόρτιση, φθορά της μόνωσης ή ηλεκτρική βλάβη.
Έλεγχοι θέσης σε λειτουργία
Η θέση σε λειτουργία θα πρέπει να ακολουθεί ένα εγκεκριμένο σχέδιο δοκιμών που αντικατοπτρίζει το σχεδιασμό του προϊόντος και τις απαιτήσεις του έργου. Οι τυπικοί έλεγχοι περιλαμβάνουν επιθεώρηση μηχανικής λειτουργίας, ασφάλισης, καλωδίωσης, συνέχειας γείωσης, ρυθμίσεις προστασίας, κυκλώματα ελέγχου και σχετικά αποτελέσματα ηλεκτρικών δοκιμών. Οι ακριβείς δοκιμές και τα κριτήρια αποδοχής πρέπει να καθορίζονται από ειδικευμένους μηχανικούς.
8. Πώς μπορούν οι φορείς εκμετάλλευσης να διατηρούν ένα μονωμένο αέρα RMU;
Παρόλο που ένα RMU με μόνωση αέρα αποφεύγει τη συντήρηση αερίου SF6 στα μονωμένα με αέρα διαμερίσματά του, εξακολουθεί να απαιτεί ένα πρόγραμμα συντήρησης κατάλληλο για το σχεδιασμό, την εργασία, την ηλικία και το περιβάλλον εγκατάστασης. Η προληπτική συντήρηση βοηθά στον εντοπισμό της φθοράς πριν προκαλέσει διακοπή λειτουργίας ή περιστατικό ασφάλειας.
Συνιστώμενες περιοχές επιθεώρησης
- Κατάσταση περιβλήματος:Ελέγξτε για διάβρωση, φυσική ζημιά, εισροή νερού, μπλοκαρισμένο αερισμό και κατεστραμμένα σφραγίσματα.
- Κατάσταση μόνωσης:Αναζητήστε μόλυνση, υγρασία, σημάδια παρακολούθησης, ρωγμές ή άλλα σημάδια φθοράς κατά τη διάρκεια εγκεκριμένων επιθεωρήσεων.
- Μηχανισμοί μεταγωγής:Ελέγξτε τους μηχανισμούς λειτουργίας, τους δείκτες θέσης, τις ασφάλειες και τη μηχανική κατάσταση σύμφωνα με τις διαδικασίες του κατασκευαστή.
- Συνδέσεις και καλώδια:Επιθεωρήστε τους προσβάσιμους τερματισμούς και τις συνδέσεις για σημάδια υπερθέρμανσης, χαλάρωσης ή ζημιάς στη μόνωση χρησιμοποιώντας εγκεκριμένες μεθόδους.
- Προστασία και έλεγχος:Επαληθεύστε τις ρυθμίσεις ρελέ, τη βοηθητική ισχύ, τους συναγερμούς, τους χειριστές κινητήρα και τις λειτουργίες επικοινωνίας όπου υπάρχουν.
- Εγγραφές:Επιθεωρήσεις εγγράφων, αποτελέσματα δοκιμών, σφάλματα, λειτουργίες μεταγωγής και διορθωτικές ενέργειες.
Πόσο συχνά πρέπει να επιθεωρείται ένα RMU;
Δεν υπάρχει ενιαίο διάστημα επιθεώρησης κατάλληλο για κάθε εγκατάσταση. Ακολουθήστε το πρόγραμμα συντήρησης του κατασκευαστή, τους ισχύοντες κανονισμούς, τις απαιτήσεις κοινής χρήσης και την εκτίμηση κινδύνου του ιστότοπου. Ο εξοπλισμός σε περιβάλλοντα με σκόνη, υγρασία, διαβρωτικά ή βαριά φορτία ενδέχεται να απαιτεί συχνότερους ελέγχους κατάστασης.
Μην ανοίγετε σφραγισμένα ή περιορισμένα διαμερίσματα, μην προσαρμόζετε ηλεκτροφόρα εξαρτήματα και μην εκτελείτε παρεμβατικές εργασίες χωρίς την προβλεπόμενη εξουσιοδότηση, διαδικασίες απομόνωσης και δοκιμής. Εάν παρουσιαστεί μη φυσιολογική θέρμανση, θόρυβος εκκένωσης, μυρωδιές καύσης, απροσδόκητοι συναγερμοί ή μηχανική αντίσταση, κλιμακώστε το πρόβλημα αμέσως σε εξειδικευμένο προσωπικό συντήρησης.
9. Ποια κοινά προβλήματα πρέπει να αποτρέψουν οι ομάδες έργου;
Πολλά προβλήματα έργων διακοπτών ξεκινούν πριν από την ενεργοποίηση. Οι σαφείς προδιαγραφές, η πλήρης τεκμηρίωση και ο συντονισμός μεταξύ του προμηθευτή εξοπλισμού, του ηλεκτρολόγου σχεδιαστή, του εγκαταστάτη και του τελικού χρήστη μπορούν να μειώσουν τις καθυστερήσεις που μπορούν να αποφευχθούν.
| Κοινό θέμα | Πιθανή συνέπεια | Προληπτική δράση |
|---|---|---|
| Λανθασμένη βαθμολογία σφάλματος | Ο εξοπλισμός ενδέχεται να μην αντέχει στην πραγματική λειτουργία σφάλματος δικτύου. | Επιβεβαιώστε τα αποτελέσματα της μελέτης σφαλμάτων και τις αξιολογήσεις του εξοπλισμού πριν από την έγκριση. |
| Λανθασμένη διαμόρφωση του τροφοδότη | Λείπουν λειτουργίες μεταγωγής ή προστασίας και δαπανηρός επανασχεδιασμός. | Ελέγξτε το διάγραμμα μιας γραμμής και το χρονοδιάγραμμα λειτουργικών μονάδων. |
| Μη συμβατά εξαρτήματα καλωδίων | Δυσκολίες εγκατάστασης ή αναξιόπιστοι τερματισμοί καλωδίων. | Επιβεβαιώστε τις προδιαγραφές καλωδίων και τα εγκεκριμένα κιτ τερματισμού. |
| Ακατάλληλες συνθήκες τοποθεσίας | Συμπύκνωση, διάβρωση, προβλήματα μόνωσης ή περιορισμοί πρόσβασης. | Ελέγξτε τις συνθήκες σέρβις, το σχεδιασμό του περιβλήματος και τα κενά εγκατάστασης. |
| Ελλιπής τεκμηρίωση δοκιμής | Καθυστερημένη επιθεώρηση, αποδοχή ή θέση σε λειτουργία. | Συμφωνήστε για τα απαιτούμενα αρχεία δοκιμών και τα πιστοποιητικά κατά τη διάρκεια της προμήθειας. |
| Ασαφείς ευθύνες συντήρησης | Χαμένες επιθεωρήσεις και πιο αργή απόκριση σφαλμάτων. | Καθορίστε τις διαδικασίες λειτουργίας, την εκπαίδευση, τα ανταλλακτικά και την υποστήριξη σέρβις. |
Για τις ομάδες προμηθειών, η πιο αποτελεσματική προσέγγιση είναι ο καθορισμός των τεχνικών απαιτήσεων πριν από τη σύγκριση των προσφορών. Μια χαμηλή αρχική τιμή ενδέχεται να μην αντιπροσωπεύει την καλύτερη συνολική τιμή εάν η προτεινόμενη διαμόρφωση απαιτεί πρόσθετη μηχανική, αλλαγές εγκατάστασης ή μη υποστηριζόμενα αξεσουάρ.
10. Συχνές Ερωτήσεις
Ποιος είναι ο κύριος σκοπός μιας κύριας μονάδας RMU δακτυλίου με μόνωση αέρα;
Ο κύριος σκοπός του είναι η διαχείριση των συνδέσεων μεταγωγής, απομόνωσης και διανομής σε ένα δίκτυο μέσης τάσης. Ανάλογα με τη διαμόρφωση, παρέχει επίσης προστασία μετασχηματιστή-τροφοδότη και υποστηρίζει την απομόνωση ελαττωματικών τμημάτων καλωδίου.
Τι σημαίνει η μόνωση αέρα σε ένα RMU;
Σημαίνει ότι ο ατμοσφαιρικός αέρας χρησιμεύει ως μονωτικό μέσο γύρω από τα σχετικά ενεργοποιημένα εξαρτήματα. Η ακριβής διάταξη μόνωσης εξαρτάται από τον σχεδιασμό του προϊόντος και ο όρος δεν καθορίζει από μόνος του την τεχνολογία μεταγωγής ή διακοπής τόξου.
Είναι ένα μονωμένο αέρα RMU χωρίς SF6;
Ένας σχεδιασμός με μόνωση αέρα μπορεί να αποφύγει το SF6 στα σχετικά διαμερίσματα μόνωσης. Οι αγοραστές θα πρέπει να ελέγξουν την τεχνική τεκμηρίωση του κατασκευαστή για να επιβεβαιώσουν εάν το πλήρες προτεινόμενο συγκρότημα περιέχει οποιοδήποτε SF₆ ή άλλα μονωτικά αέρια.
Ποια είναι η διαφορά μεταξύ ενός RMU και ενός μετασχηματιστή;
Ένα RMU ελέγχει και προστατεύει τις ηλεκτρικές συνδέσεις εντός του δικτύου διανομής, ενώ ένας μετασχηματιστής αλλάζει τάση από το ένα επίπεδο στο άλλο. Μπορεί να εγκατασταθούν μαζί σε έναν υποσταθμό διανομής, αλλά εκτελούν διαφορετικές λειτουργίες.
Μπορεί ένα RMU με μόνωση αέρα να επαναφέρει αυτόματα την τροφοδοσία μετά από ένα σφάλμα;
Όχι απαραίτητα. Οι βασικές μονάδες ενδέχεται να απαιτούν εξουσιοδοτημένη χειροκίνητη εναλλαγή. Η αυτόματη απομόνωση ή αποκατάσταση σφαλμάτων απαιτεί κατάλληλη προστασία, μηχανοκίνητη μεταγωγή, λογική ελέγχου, επικοινωνίες και ένα εγκεκριμένο σχέδιο αυτοματισμού δικτύου.
Ποιες τεχνικές αξιολογήσεις είναι πιο σημαντικές όταν αγοράζετε ένα RMU;
Οι βασικές παράμετροι περιλαμβάνουν την ονομαστική τάση, το ονομαστικό ρεύμα, την ικανότητα αντοχής και κατασκευής βραχυκυκλώματος, καθήκοντα μεταγωγής, διάταξη προστασίας, απόδοση μόνωσης, περιβαλλοντικές συνθήκες, ονομαστική τιμή περιβλήματος και οποιαδήποτε απαιτούμενη ταξινόμηση εσωτερικού τόξου.
Απαιτεί συντήρηση μια μονάδα RMU με μόνωση αέρα;
Ναί. Οι χειριστές θα πρέπει να ακολουθούν το χρονοδιάγραμμα συντήρησης του κατασκευαστή και να επιθεωρούν το περίβλημα, τη μόνωση, τους μηχανισμούς μεταγωγής, τις απολήξεις καλωδίων, το σύστημα γείωσης, τις συσκευές προστασίας και τον προαιρετικό εξοπλισμό ελέγχου, ανάλογα με την περίπτωση.
Ποιο πρότυπο είναι σχετικό με τα RMU μέσης τάσης που καλύπτονται από μέταλλο;
Το IEC 62271-200 είναι ένα βασικό πρότυπο για ισχύοντα συγκροτήματα διακοπτών με κλειστό μέταλλο εναλλασσόμενου ρεύματος με ονομαστική τάση άνω του 1 kV και έως 52 kV. Άλλα πρότυπα ενδέχεται να ισχύουν για μεμονωμένες συσκευές μεταγωγής και προστασίας. Η ομάδα έργου θα πρέπει να επαληθεύσει τις απαιτούμενες εκδόσεις και την τεκμηρίωση δοκιμής του πραγματικού προϊόντος.
Πώς μπορούν οι αγοραστές να αξιολογήσουν έναν κατασκευαστή RMU;
Ελέγξτε την τεχνική τεκμηρίωση του κατασκευαστή, τις επιλογές διαμόρφωσης προϊόντος, τα ισχύοντα τεκμήρια δοκιμών τύπου, τις συνήθεις διαδικασίες εργοστασιακών δοκιμών, τους ποιοτικούς ελέγχους, τις οδηγίες εγκατάστασης, τη διαθεσιμότητα ανταλλακτικών, τους όρους εγγύησης και την ικανότητα να ανταποκρίνονται στις απαιτήσεις του έργου.
Επιλέξτε το κατάλληλο RMU με μόνωση αέρα για το έργο σας
Η αξιόπιστη διανομή μέσης τάσης ξεκινά με τη σωστή διαμόρφωση του εξοπλισμού, τις ακριβείς τεχνικές προδιαγραφές και τη σαφή κατανόηση των συνθηκών του χώρου. Είτε σχεδιάζετε ένα βιομηχανικό σύστημα διανομής ηλεκτρικής ενέργειας, μια εμπορική ανάπτυξη ή ένα έργο δικτύου κοινής ωφέλειας, η προσεκτική επιλογή εξοπλισμού μπορεί να υποστηρίξει ασφαλέστερη λειτουργία και πιο αξιόπιστο σχεδιασμό συντήρησης.
Zhejiang Usune Electric Co., Ltd.μπορεί να συμπεριληφθεί στην αξιολόγηση προμηθευτή σας κατά την προμήθεια ηλεκτρικού εξοπλισμού διανομής. Μοιραστείτε την τάση του έργου σας, το ονομαστικό ρεύμα, τις απαιτήσεις βραχυκυκλώματος, τη διαμόρφωση της λειτουργικής μονάδας, το περιβάλλον εγκατάστασης και τα ισχύοντα πρότυπα για να συμβάλετε στη δημιουργία του κατάλληλου τεχνικού πεδίου.
Χρειάζεστε βοήθεια για τον καθορισμό των απαιτήσεων του συστήματος διανομής μέσης τάσης;Επικοινωνήστε μαζί μαςγια να συζητήσετε τις προδιαγραφές του έργου σας, να ζητήσετε σχετική τεκμηρίωση προϊόντος και να εξερευνήσετε μια κατάλληλη λύση για την εφαρμογή διανομής ηλεκτρικής ενέργειας.
Τεχνική σημείωση: Οι διαμορφώσεις και οι αξιολογήσεις προϊόντων διαφέρουν ανάλογα με το μοντέλο. Επιβεβαιώστε όλες τις προδιαγραφές, τα ισχύοντα πρότυπα, την τεκμηρίωση δοκιμών και τις διαδικασίες λειτουργίας με τον κατασκευαστή και τον υπεύθυνο μηχανικό του έργου πριν από την προμήθεια, την εγκατάσταση ή την ενεργοποίηση.
