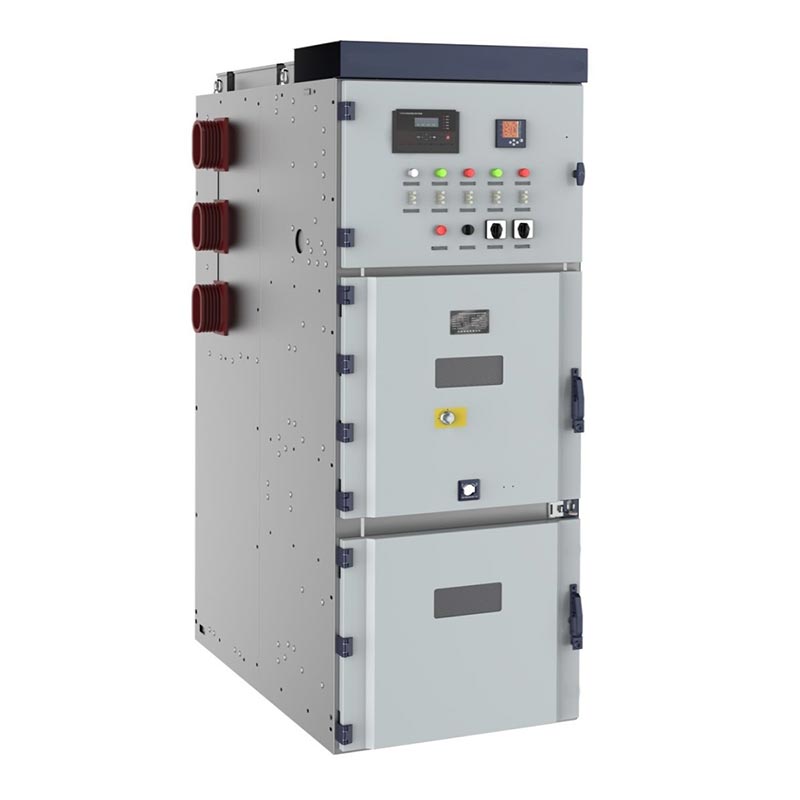

Διακόπτης μέσης τάσης Lv και Mv 24kv

Ο διακόπτης Usune 24kV Medium Voltage Lv and Mv, KYN28-24 (Z)(GZS1), ανήκει στο θωρακισμένο αποσυρόμενο AC Κατηγορία εξοπλισμού διανομής με μεταλλικό περίβλημα. Είναι κατάλληλο για τριφασικά συστήματα ισχύος AC 50Hz και χρησιμοποιείται κυρίως για δύναμη λήψη, διανομή, έλεγχος κυκλώματος, προστασία και παρακολούθηση.

Ο διακόπτης μέσης τάσης Lv και Mv 24kV χρησιμοποιείται ευρέως σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, βιομηχανίες και εξορύξεις επιχειρήσεις και πολυώροφα κτίρια για λήψη, διανομή, έλεγχο και προστασία ηλεκτρικής ενέργειας. Ο πυρήνας του Usune Η βάση παραγωγής βρίσκεται στην Κίνα, καθιστώντας την έναν αξιόπιστο επαγγελματία κατασκευαστή που παρέχει υψηλή ποιότητα λύσεις διανομής ρεύματος μέσης τάσης σε χρήστες παγκοσμίως.

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Κύριες Τεχνικές Παράμετροι

Τα προϊόντα μας τηρούν αυστηρά τα ακόλουθα πρότυπα

1. GB3906-2006 "3,6-40,5 kV AC Metal-Enclosed Switchgear and Controlgear"
2. GB/T11022 "Γενικές τεχνικές συνθήκες για διακόπτες υψηλής τάσης και συσκευές ελέγχου"
3. IEC62271-200 "AC Metal-Enclosed switchgear with ονομαστική τάση πάνω από 1kV και κάτω από 52kV"
4. DL/T404 "Τεχνικές συνθήκες για την παραγγελία εσωτερικού διακόπτη AC υψηλής τάσης"

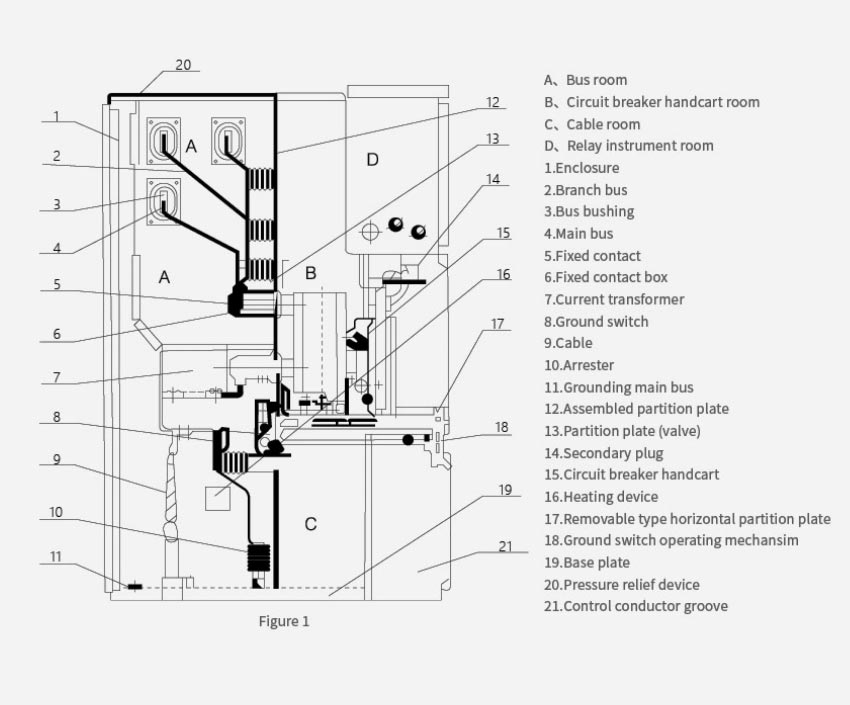

Δομή Γραφείου

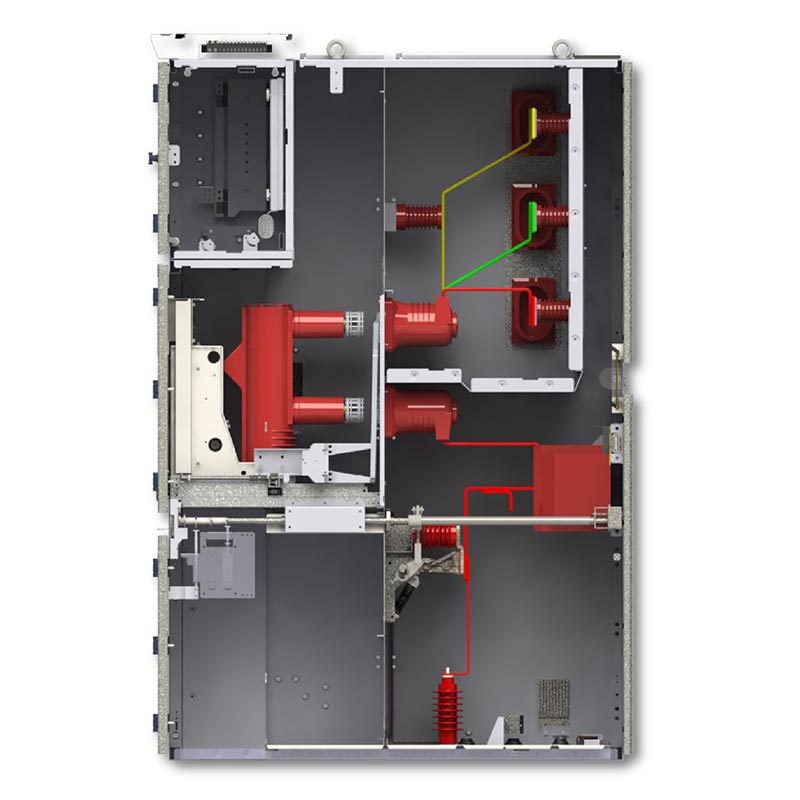

Ο διακόπτης μέσης τάσης χαμηλής και μέσης τάσης 24 kV υιοθετεί μια πλήρως μεταλλική διαχωριστική δομή, με κάθε λειτουργική περιοχή ανεξάρτητα απομονωμένη, καταστέλλοντας αποτελεσματικά την εξάπλωση των τόξων σφαλμάτων.

1. Θήκη διακόπτη κυκλώματος: Εξοπλισμένο με αφαιρούμενο τρόλεϊ διακόπτη κενού.
2. Διαμέρισμα Busbar: Περιέχει κύριες ράβδους ζυγών, ράβδους διακλάδωσης και μονωτές ράβδων ζυγών.
3. Διαμέρισμα καλωδίων: Εγκαθιστά μετασχηματιστές ρεύματος, μετασχηματιστές τάσης, διακόπτες γείωσης και ακροδέκτες καλωδίων.
4. Διαμέρισμα οργάνων ελέγχου: Εξοπλισμένο με ρελέ, συσκευές προστασίας, όργανα, δευτερεύουσα καλωδίωση και έλεγχος πάνελ.
5. Κανάλι εκτόνωσης πίεσης: Διαθέτει συσκευή ανακούφισης τόξου στο επάνω μέρος του ντουλαπιού για ενίσχυση της ασφάλειας σφαλμάτων.

Βασικά Χαρακτηριστικά

1. Εξολοκλήρου μεταλλικά ανεξάρτητα διαμερίσματα για την πρόληψη της εξάπλωσης και της αμοιβαίας παρεμβολής των τόξων σφαλμάτων.

2. Ολοκληρωμένη μηχανική ασφάλιση πέντε ασφάλισης:
- Αποτρέπει την ώθηση ή το τράβηγμα του τρόλεϊ του διακόπτη κυκλώματος υπό φορτίο.
- Αποτρέπει το κλείσιμο του διακόπτη κυκλώματος όταν ο διακόπτης γείωσης είναι κλειστός.
- Αποτρέπει το τυχαίο κλείσιμο του διακόπτη γείωσης ενώ είναι ενεργοποιημένος.
- Αποτρέπει την τυχαία είσοδο σε ηλεκτρικά διαμερίσματα.
- Αποτρέπει την κακή λειτουργία του διακόπτη απομόνωσης.

3. Στο κέντρο τοποθετημένο αφαιρούμενο καρότσι για μπροστινή λειτουργία και συντήρηση, διευκολύνοντας τις επισκευές.

4. Υψηλό επίπεδο μόνωσης, συμπαγής δομή και ισχυρή αντίσταση σφαλμάτων.

5. Συμβατό με τα εγχώρια και διεθνή πρότυπα, προσαρμόσιμο σε διάφορα συστήματα διανομής ηλεκτρικής ενέργειας

Υποθέσεις Πρακτικής Εφαρμογής

Περίπτωση 1: Δημοτικός Υποσταθμός στην Ανατολική Κίνα

1. Ιστορικό έργου

Ένας δημοτικός υποσταθμός 110 kV απαιτείται για την αναβάθμιση του δευτερεύοντος δικτύου διανομής ηλεκτρικής ενέργειας για να ανταποκριθεί στις αυξανόμενες αστικές ζήτηση ενέργειας και βελτίωση της αξιοπιστίας του τροφοδοτικού.

2. Λύση

36 Usune 24kV μεταγωγικές μονάδες μέσης τάσης Lv και Mv αναπτύχθηκαν για το σύστημα διανομής ισχύος 24kV.

3. Αποτελέσματα

- Η συμπαγής σχεδίαση του συστήματος διανομής εξοικονόμησε το 30% της επιφάνειας του υποσταθμού.
- Το σύστημα ασφάλισης πέντε ασφάλισης λειτούργησε χωρίς κανένα λειτουργικό ατύχημα κατά τη διάρκεια τριών ετών λειτουργίας.
- Η αξιόπιστη τεχνολογία διακοπής κυκλώματος κενού μείωσε το χρόνο διακοπής κατά περισσότερο από 80%, βελτιώνοντας σημαντικά την ποιότητα παροχής ρεύματος για 200.000 κατοίκους.

Περίπτωση 2: Ένα μεγάλο εργοστάσιο πετροχημικών στην Κεντρική Ασία

1. Ιστορικό έργου

Ένα σύγχρονο πετροχημικό συγκρότημα απαιτούσε ένα εξαιρετικά αξιόπιστο σύστημα διανομής ηλεκτρικής ενέργειας μέσης τάσης για να διασφαλίσει το συνεχής λειτουργία του κρίσιμου εξοπλισμού παραγωγής.

2. Λύση

Παρέχονται 58 μονάδες διανομής Usune 24kV, ειδικά σχεδιασμένες για σκληρά βιομηχανικά περιβάλλοντα και βελτιωμένες με αντοχή στη σκόνη και τη διάβρωση.

3. Αποτελέσματα

- Αντιμετώπισε επιτυχώς το σκληρό περιβάλλον του χώρου (υψηλή σκόνη, χημικές αναθυμιάσεις), αποδεικνύοντας σταθερό απόδοση.
- Δυνατότητα γρήγορης αποσύνδεσης σφάλματος (≤ 60ms) προστατεύει τους ακριβούς συμπιεστές και τους αντιδραστήρες από ζημιές κατά τη διάρκεια βραχυπρόθεσμων κυκλώματα.
- Ο σχεδιασμός συντήρησης που τοποθετείται στο μπροστινό μέρος μειώνει το χρόνο διακοπής συντήρησης κατά 50%, διασφαλίζοντας τη συνέχεια της παραγωγής.

Εξωτερική διάσταση προϊόντος

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Ποιο είναι το εύρος τάσης που ισχύει για αυτόν τον διακόπτη μέσης τάσης Lv και Mv 24 kV;

A1: Το προϊόν είναι κατάλληλο για συστήματα ισχύος 3,6 έως 12 kV, 24 kV AC 50/60 Hz, καλύπτοντας τις ανάγκες των περισσότερων σενάρια διανομής ρεύματος μέσης τάσης.

Ε2: Υποστηρίζει ο εξοπλισμός επιτόπια συντήρηση και επισκευή;

Α2: Ναι. Το προϊόν υιοθετεί σχεδιασμό μπροστινής λειτουργίας, μπροστινής συντήρησης. το τρόλεϊ του διακόπτη κυκλώματος μπορεί να μετακινηθεί γρήγορη συντήρηση και αντικατάσταση χωρίς να επηρεάζεται η λειτουργία άλλων κυκλωμάτων.

Ε3: Ως επαγγελματίας προμηθευτής, το εργοστάσιό σας προσφέρει προσαρμοσμένες λύσεις;

Α3: Ναι. Το Usune μπορεί να προσαρμόσει το ονομαστικό ρεύμα, το ρεύμα διακοπής βραχυκυκλώματος, το μέγεθος του ντουλαπιού, τη διαμόρφωση προστασίας, κ.λπ., σύμφωνα με τις απαιτήσεις του έργου για προσαρμογή σε διαφορετικές συνθήκες λειτουργίας και απαιτήσεις συστήματος.
