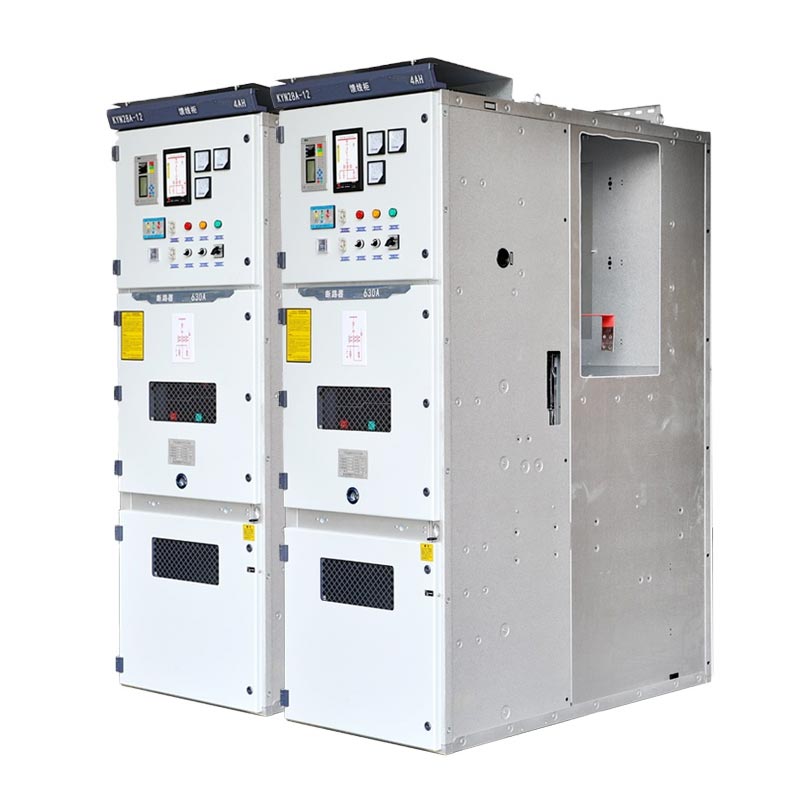

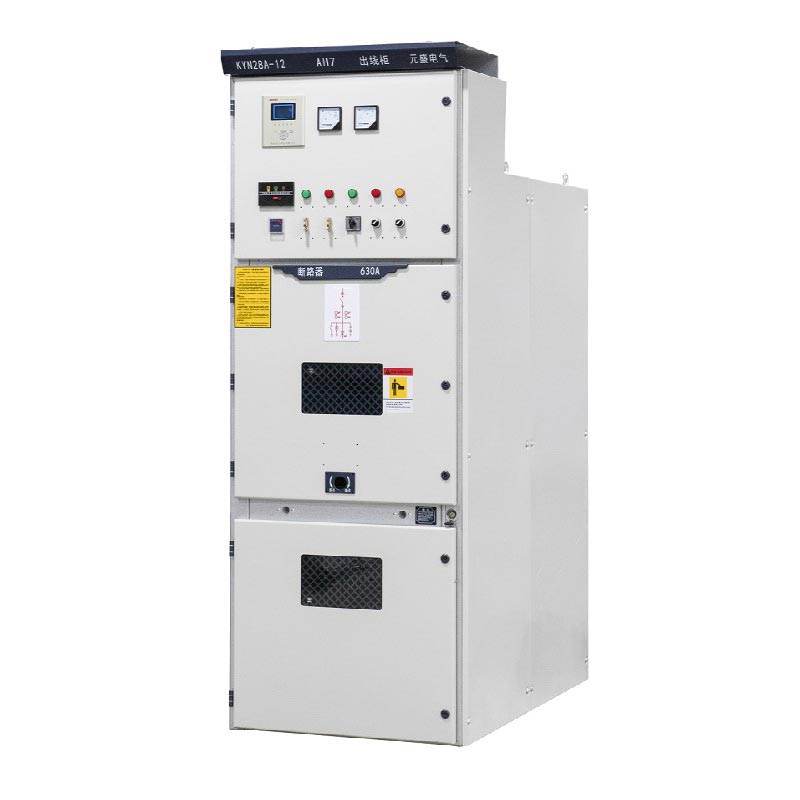

Πάνελ 11kv Mv Vcb

Τα πάνελ Vcb MV 11 kV τοποθετούνται ως διανομής ισχύος μέσης τάσης βιομηχανικής ποιότητας, υψηλής αξιοπιστίας εξοπλισμός, κατάλληλο για συστήματα τάσης 11 kV και κάτω και μπορεί να χρησιμοποιηθεί σε μονή ράβδο, μονό ζυγό τμηματοποιημένη ή διπλή μπάρα διαύλου αρχιτεκτονικές. Τηρούν αυστηρά πρότυπα όπως IEC 60298, IEC 694, GB3906-2006 και γερμανικό DIN VDE 0670, και είναι πιστοποιημένο σύστημα διαχείρισης ISO με τυποποιημένο έλεγχο σε όλη τη διαδικασία.

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Βασικές παράμετροι και δομικά χαρακτηριστικά

1. Βασικές παράμετροι

Ονομαστική τάση 11kV (συμβατό με 3,6~12kV), τριφασικό AC 50/60Hz, ονομαστικό ρεύμα 630A~2500A (προσαρμόσιμο), ρεύμα διακοπής βραχυκυκλώματος 25kA~40kA, επίπεδο προστασίας IP4X (περίβλημα), συμβατό με πολλαπλά συστήματα αρχιτεκτονικές.

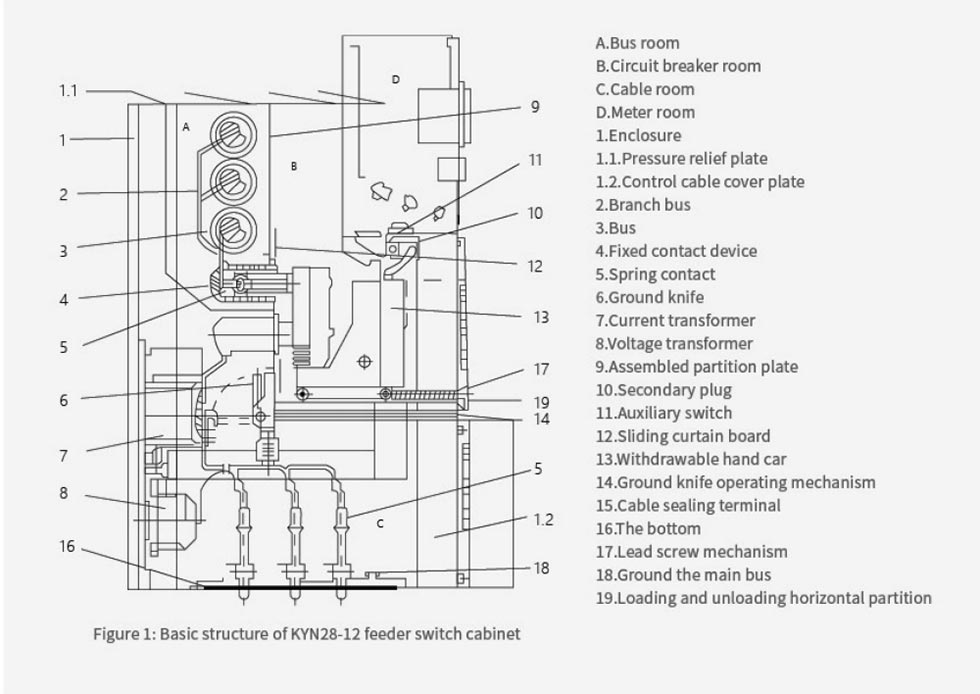

2. Δομικά Χαρακτηριστικά

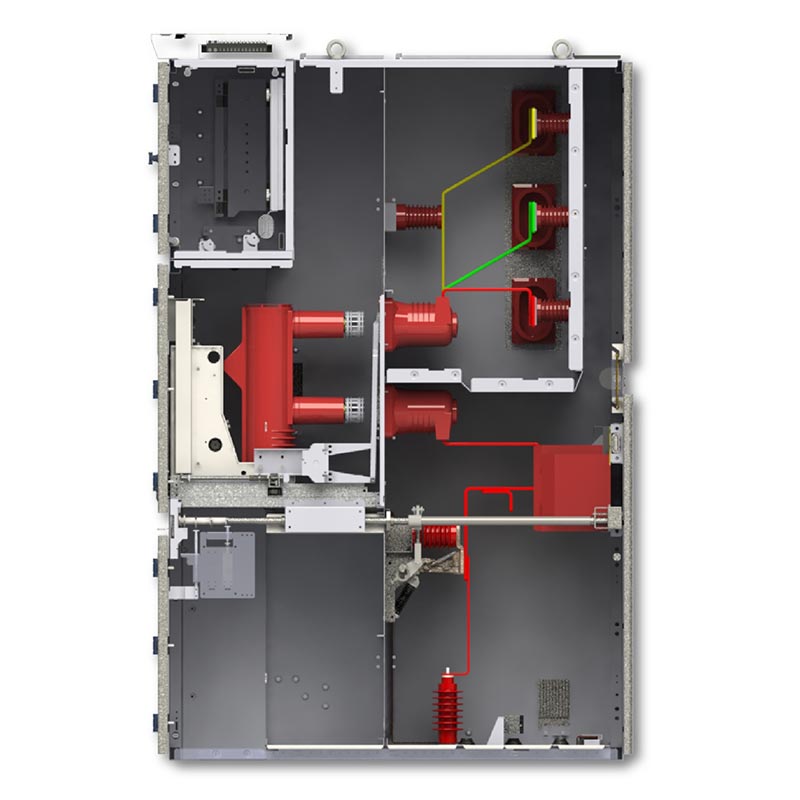

Αποσπώμενη δομή με μεταλλική επένδυση, τέσσερα ανεξάρτητα διαμερίσματα, κεντρικά τοποθετημένο καροτσάκι για εύκολη συντήρηση. εξοπλισμένο με ένα ολοκληρωμένο σύστημα ασφάλισης πέντε ασφάλισης, μηχανική + ηλεκτρική διπλή προστασία, εξάλειψη της κακής λειτουργίας· ισχυρή περιβαλλοντική προσαρμοστικότητα, κατάλληλο για διάφορες συνθήκες εργασίας σε εσωτερικούς χώρους.

Βασικά πλεονεκτήματα

1. Αξιόπιστη απόδοση: Διακόπτης κενού με γρήγορη απόκριση, μεγάλη μηχανική ζωή, κατάλληλος για συχνές λειτουργία σε πολλαπλά σενάρια·

2. Ασφαλές και βολικό: Πλήρως κλειστή προστασία, σχεδιασμός καροτσιού για αποτελεσματική συντήρηση, υποστηρίζει έξυπνη απομακρυσμένη λειτουργία και συντήρηση·

3. Παγκόσμια ποιότητα: Ο κατασκευαστής με έδρα την Κίνα, το τυποποιημένο εργοστάσιο εξασφαλίζει την παραγωγική ικανότητα και ποιότητα. ως α προμηθευτής υψηλής ποιότητας, εξάγει σε πολλές περιοχές και παρέχει υπηρεσίες πλήρους κύκλου.

Υπόθεση εφαρμογής πραγματικού κόσμου

Περίπτωση 1: Έργο διανομής 11 kV σε υποσταθμό 110 kV στη Νοτιοανατολική Ασία

1. Ιστορικό έργου: Αυτός ο υποσταθμός είναι ένας κεντρικός κόμβος τροφοδοσίας στην περιοχή, που απαιτεί σταθερή ισχύ 11 kV προμήθεια των γύρω βιομηχανικών πάρκων και κατοικημένων περιοχών. Ο εξοπλισμός πρέπει να διαθέτει υψηλή αξιοπιστία και συμμόρφωση και να είναι συμβατό με το τοπικό σύστημα ισχύος 50 Hz.

2. Λύση εφαρμογής: Usune προσαρμοσμένοι πίνακες VCB 28 KYN28A-12 11kV MV, υιοθετώντας έναν ενιαίο τμηματοποιημένο ζυγό αρχιτεκτονικής και εξοπλισμένο με διακόπτες κενού VS1 για την κάλυψη των απαιτήσεων τροφοδοσίας διπλού κυκλώματος.

3. Αποτελέσματα Υλοποίησης: Στα τρία χρόνια από την έναρξη λειτουργίας του, ο εξοπλισμός λειτούργησε χωρίς καμία αποτυχίες, περνώντας επιτυχώς πολλαπλές δοκιμές κάτω από ακραίες συνθήκες όπως καταιγίδες και υψηλές θερμοκρασίες. Ολοκληρώνει με ακρίβεια τη διανομή ρεύματος και την προστασία από σφάλματα, βοηθώντας τον υποσταθμό να επιτύχει «μηδενική διακοπή ρεύματος λειτουργία και συντήρηση» και έχει λάβει υψηλή αναγνώριση από το τοπικό τμήμα ηλεκτρικής ενέργειας.

Περίπτωση 2: Αναβάθμιση διανομής ισχύος υψηλής τάσης σε ευρωπαϊκό εργοστάσιο κατασκευής αυτοκινήτων

1. Ιστορικό έργου: Τα εργαστήρια σφράγισης και βαφής του εργοστασίου έχουν εξαιρετικά υψηλές απαιτήσεις σε ισχύ σταθερότητα τροφοδοσίας, που απαιτεί αναβάθμιση σε σύστημα διανομής ισχύος 11 kV. Ο εξοπλισμός πρέπει να συμμορφώνεται με την ΕΕ Πρότυπα IEC, ενώ παράλληλα εξετάζεται η ευκολία συντήρησης και αξιοποίησης του χώρου.

2. Λύση εφαρμογής: Επιλέχθηκαν 16 πίνακες Usune 11kV MV VCB, χρησιμοποιώντας ένα κεντρικά τοποθετημένο καρότσι δομή, συμβατή με ένα σύστημα μονής ράβδου και εξοπλισμένη με θερμαντήρες κατά της συμπύκνωσης και έξυπνο μονάδες παρακολούθησης θερμοκρασίας και υγρασίας.

3. Αποτελέσματα υλοποίησης: Ο εξοπλισμός προσαρμόζεται τέλεια στο ευρωπαϊκό σύστημα διπλής συχνότητας 50Hz/60Hz. Η εγκατάσταση δεν επηρεάζει την κανονική παραγωγή συνεργείου και το καροτσάκι μπορεί να τραβηχτεί γρήγορα έξω για συντήρηση. Μετά την αναβάθμιση, το ποσοστό αστοχίας τροφοδοσίας του εργοστασίου μειώθηκε κατά 90%, καλύπτοντας τις συνεχείς ανάγκες παραγωγής της αυτοκινητοβιομηχανίας.

Εργασιακό Περιβάλλον

1.Θερμοκρασία αέρα περιβάλλοντος: μέγιστη +40°C, ελάχιστη -10°C;
2.Σχετική υγρασία: ημερήσιος μέσος όρος ≤ 95%, μηνιαίος μέσος όρος ≤ 90%;
3.Υψόμετρο: ≤ 1000 m;
4. Σεισμική ένταση: που δεν υπερβαίνει τον βαθμό 8.
5. Ο εξοπλισμός πρέπει να εγκατασταθεί σε τοποθεσίες απαλλαγμένες από κινδύνους πυρκαγιάς ή έκρηξης, σοβαρής ρύπανσης, χημικών διάβρωση και ισχυροί κραδασμοί.
6.Εάν ο εξοπλισμός πρόκειται να χρησιμοποιηθεί υπό περιβαλλοντικές συνθήκες που υπερβαίνουν τις κανονικές απαιτήσεις που καθορίζονται στο GB 3906, οι σχετικές ρυθμίσεις θα συμφωνηθούν από τον χρήστη και τον κατασκευαστή.

Τεχνικές Προδιαγραφές

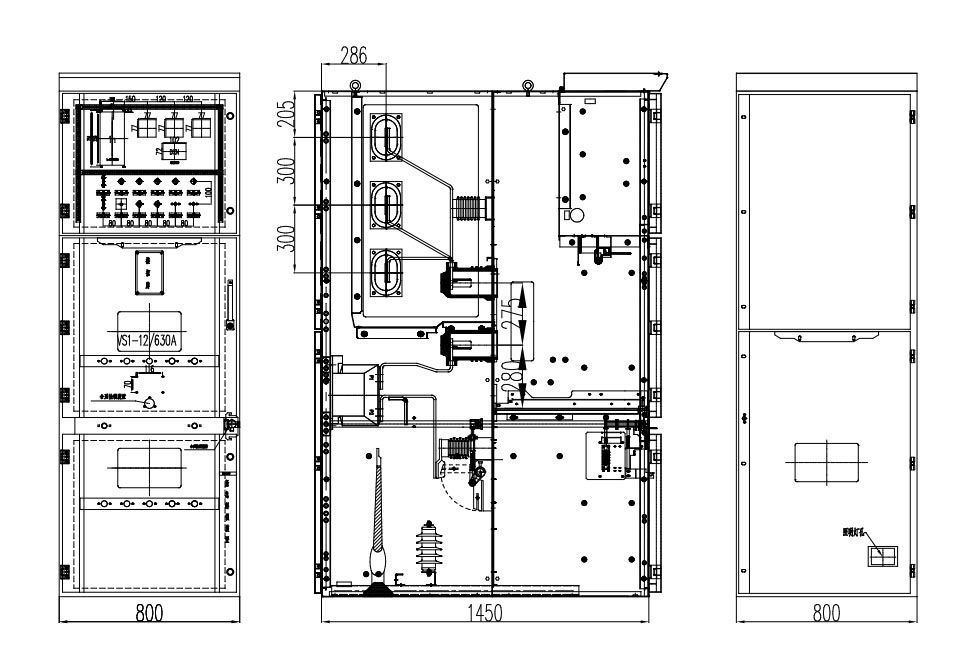

Εξωτερική διάσταση προϊόντος

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Λειτουργία πενταπλής αλληλοσύνδεσης;

Α: Περιλαμβάνει πέντε κύριες λειτουργίες, όπως διακόπτη προστασίας από κακή λειτουργία, με μηχανικό και ηλεκτρικό διπλό συμπλέκονται για την αποφυγή κακής λειτουργίας.

Ε2: Είναι οι πίνακες Vcb MV 11kV συμβατοί με συστήματα 10kV;

Α: Πλήρως συμβατό, δεν απαιτείται τροποποίηση, μπορεί να αντικαταστήσει άμεσα τον υπάρχοντα εξοπλισμό και προσαρμογή παραμέτρων υποστηρίζεται.

Ε3: Συμμόρφωση με τις εξαγωγές και εξυπηρέτηση μετά την πώληση;

Α: Σύμφωνα με τα διεθνή πρότυπα, οι περιφερειακές πιστοποιήσεις μπορούν να προσαρμοστούν. ταχεία αντίδραση από την Κίνα εργοστάσιο και τοπική εξυπηρέτηση μετά την πώληση από παγκόσμια καταστήματα.

Επωνυμία και αντοχή στο εργοστάσιο

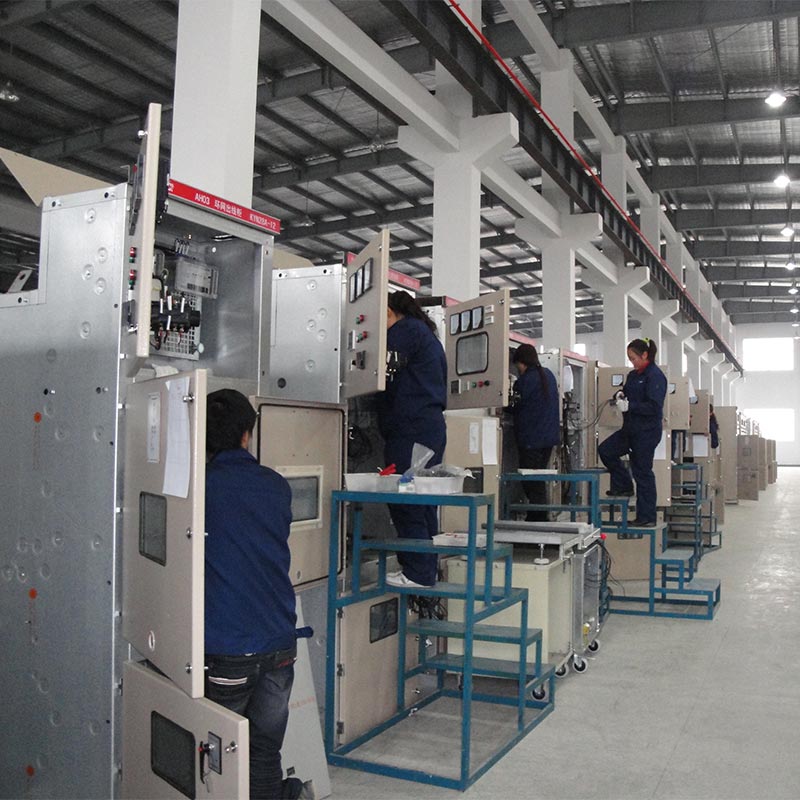

Η Usune βασίζεται στο βασικό της εργοστάσιο στην Κίνα, με ετήσια παραγωγική ικανότητα άνω των 5.000 πάνελ. Καυχιέται ψηφιοποιημένη διαχείριση από άκρο σε άκρο, ενσωματώνοντας την Ε&Α, την κατασκευή και τις πωλήσεις. Τα προϊόντα της καλύπτουν πάνω από 30 χώρες, καθιστώντας την έναν αξιόπιστο προμηθευτή και κατασκευαστή διανομής ρεύματος μέσης τάσης για παγκόσμιους πελάτες.
