Η Zhejiang Usune Electric Co., Ltd. είναι ένα επαγγελματικό εργοστάσιο που ενσωματώνει Ε&Α, σχεδιασμό, παραγωγή και πωλήσεις. Το κύριο του τα προϊόντα περιλαμβάνουν διακόπτες κενού υψηλής τάσης 12kV~245kV εσωτερικού και εξωτερικού χώρου, διακόπτες κυκλώματος SF6, φορτίο διακόπτες και διάφορους διακόπτες αποσύνδεσης. Είναι ένας αξιόπιστος επαγγελματίας προμηθευτής και για έργα ηλεκτρολογικής μηχανικής εγχώρια και διεθνώς.
Ο διακόπτης αποσύνδεσης Usune Gw4 είναι ειδικά σχεδιασμένος για τριφασικά συστήματα ισχύος AC 50Hz/60Hz. Το πρωταρχικό του η λειτουργία είναι να συνδέει ή να αποσυνδέει κυκλώματα υψηλής τάσης σε συνθήκες ρεύματος, χωρίς φορτίο και να παρέχει ορατή διάκενο ηλεκτρικής απομόνωσης για τη συντήρηση ζυγών, διακοπτών κυκλώματος, μετασχηματιστών και άλλων υψηλής τάσης εξοπλισμός.
-GR 1985-2004: Διακόπτες αποσύνδεσης υψηλής τάσης AC και διακόπτες γείωσης
-IEC 62271-102: Διακόπτης υψηλής τάσης και εξοπλισμός ελέγχου
-GB/T 11022: Γενικές προδιαγραφές για διακόπτες υψηλής τάσης και συσκευές ελέγχου

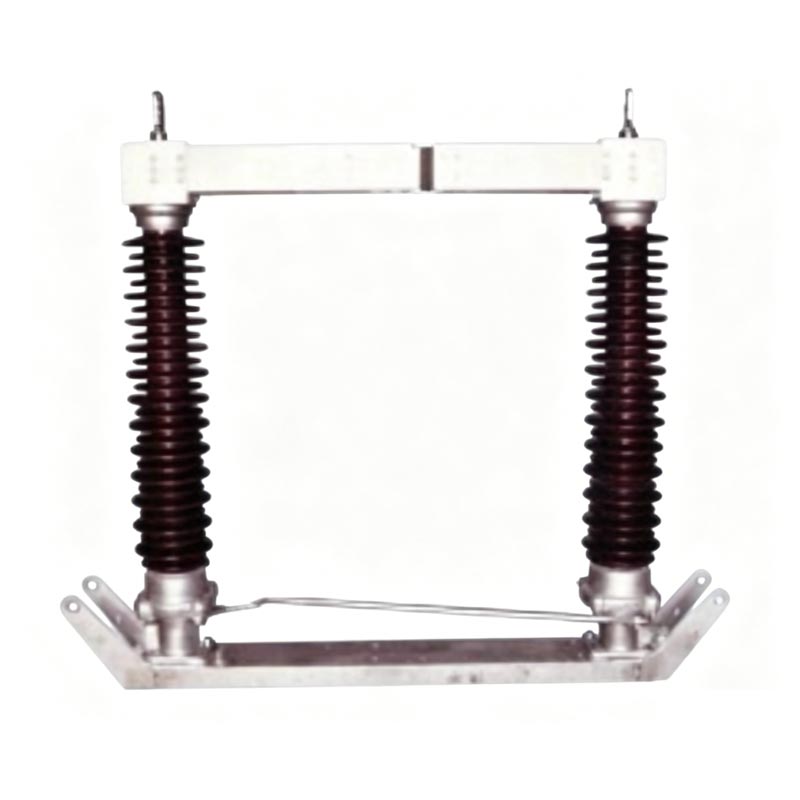

Σειρά GW4: Μονωτήρας διπλού στύλου, οριζόντια περιστρεφόμενος, διακοπτόμενος τύπος
1. Δομή μονωτή διπλού στύλου, δύο μονωτές στύλου ανά φάση περιστρέφονται οριζόντια κατά 90° συγχρονισμένα.
2. Οι κύριες επαφές είναι κεντροσπασμένες, επάργυρες επαφές χαλκού, χαμηλή αντίσταση επαφής και καλή αγωγιμότητα.
3. Η βάση είναι κατασκευασμένη από γαλβανισμένο εν θερμώ χάλυβα, με σφραγισμένα ρουλεμάν, ανθεκτική στη διάβρωση και ανθεκτική.
4. Ο διακόπτης αποσύνδεσης GW4 μπορεί να εξοπλιστεί με διακόπτες γείωσης μονής ή διπλής όψης, με μηχανικούς
συμπλέκονται για να διασφαλιστεί η λειτουργική ασφάλεια.
5. Ο μηχανισμός λειτουργίας μπορεί να είναι χειροκίνητος (CS14G, CS17G) ή ηλεκτρικός (CJ6B, CJ11, XCJ-I).
| Παράμετρος | Προσδιορισμός |
| Ονομαστική τάση | 126kV (σύστημα 110kV) |
| Ονομαστική συχνότητα | 50 Hz |
| Ονομαστικό ρεύμα | 630A, 1250A, 1600A, 2000A, 2500A |
| Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας (1 δευτ.) | 31,5kA, 40kA, 50kA |
| Ονομαστικό ρεύμα αντοχής κορυφής | 80kA, 100kA, 125kA |
| 1 λεπτό Dry AC Αντοχή τάσης | - Προς γείωση: 140kV- Διακοπή: 160kV |
| Θερμοκρασία λειτουργίας | -40°C έως +40°C |
| Υψόμετρο | ≤ 2000μ |

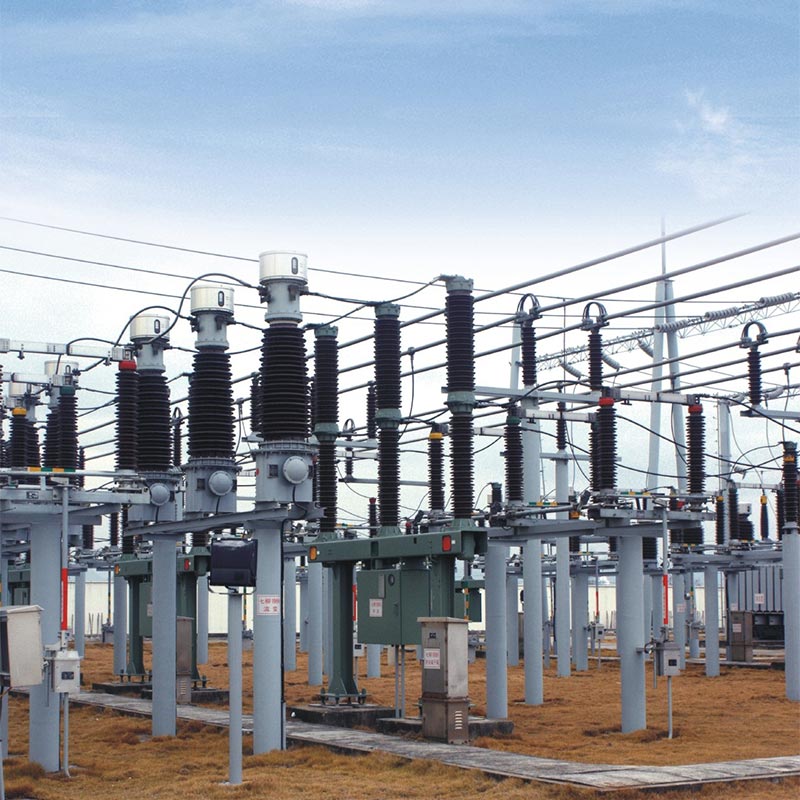

Ένα 110kV... Έργο Υποσταθμού Αιολικής Ενέργειας
Αυτό το έργο βρίσκεται σε μια βόρεια περιοχή με σημαντικές διαφορές θερμοκρασίας, που απαιτεί υψηλό εξοπλισμό αξιοπιστία και αντοχή στο κρύο. Το έργο επέλεξε πολλούς διακόπτες αποσύνδεσης Usune GW4, εξοπλισμένους με ηλεκτρικούς μηχανισμούς και διακόπτες γείωσης διπλής όψης. Για πολλά χρόνια από τη θέση σε λειτουργία, ο εξοπλισμός λειτουργεί σταθερά, με αξιόπιστες μηχανικές ενέργειες και εξαιρετική αντοχή στη διάβρωση, εξασφαλίζοντας αποτελεσματικά την ασφάλεια συντήρησης του υποσταθμού και καθημερινή απόδοση λειτουργίας, κερδίζοντας υψηλά σχόλια από τον χρήστη.
| Είδος | Μονάδα | Παράμετροι | |||||
| Ονομαστική τάση | kV | 40.5 | 72.5 | 126 | 145 | ||
| Ονομαστικό επίπεδο μόνωσης | Τάση αντοχής συχνότητας ισχύος 1 λεπτό (ενεργή τιμή) | Καταγής | kV | 95 | 160 | 230 | 275 |
| Κάταγμα | kV | 118 | 200 | 230+70 | 275+85 | ||
| Ρεύμα αντοχής σε ονομαστικό κεραυνικό παλμό (αιχμή) | Καταγής | kV | 185 | 350 | 550 | 650 | |
| Κάταγμα | kV | 215 | 410 | 550+110 | 650+120 | ||
| Ονομαστική συχνότητα | Hz | 50/60 | |||||
| Ονομαστικό ρεύμα | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Ονομαστικό ρεύμα αντοχής κορυφής | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Ονομαστική διάρκεια βραχυκυκλώματος | Μαχαίρι/Σπαθί | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Ονομαστικό μηχανικό φορτίο ακροδεκτών | Οριζόντια και κάθετα | N | 1250 | 1250 | 1250 | 1250 | |
| Οριζόντιος | N | 750 | 750 | 750 | 750 | ||
| Κατακόρυφη δύναμη | N | 1000 | 1000 | 1000 | 1000 | ||
| Απόσταση ερπυσμού | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Μηχανική ζωή | Φορές | 5000 | 5000 | 1000 | 5000 | ||
| Ενεργοποιητής κινητήρα | Μοντέλο | CJ | CJ | CJ | CJ | ||
| Τάση κινητήρα | V | AC380, AC220, DC220, DC110 | |||||
| Βρόχος ελέγχου τάσης | V | AC380, AC220, DC220, DC110 | |||||
| Πόντοι, ώρα κλεισίματος | s | 7±1 | |||||
|
Ανθρώπινος ενεργοποιητής |
Μοντέλο | CS14 CS17 | |||||
| Ηλεκτρομαγνητική τάση κλειδώματος | V | AC220, DC220, DC110 | |||||
• Μονωτήρες: Χωρίς ρωγμές, ζημιές ή βρωμιές.
• Επαφές: Καθαρή, επάργυρη επιφάνεια ανέπαφη.
• Συνδετήρες: Όλα τα μπουλόνια έχουν σφιχτεί.
• Μηχανισμός: Ομαλή περιστροφή. λιπάνετε τα κινούμενα μέρη.
• Κατακόρυφη θέση μονωτή: Ρύθμιση με ροδέλες (μέγ. 3 mm ανά θέση).
• Τριφασικός συγχρονισμός: Ρυθμίστε τον βραχίονα στροφάλου και τις ράβδους σύνδεσης.
• Πίεση επαφής: Διασφαλίστε τη σωστή εισαγωγή και πίεση.
• Λειτουργείτε μόνο υπό NO LOAD. επιβεβαιώστε ότι ο διακόπτης κυκλώματος είναι ανοιχτός.
• Χειροκίνητη λειτουργία: Χρησιμοποιήστε χειρολαβή. αποφύγετε την υπερβολική δύναμη.
• Μηχανοκίνητη λειτουργία: Χρησιμοποιήστε τοπικό/τηλεχειριστήριο. θέση παρακολούθησης.
• Interlock: Μην πιέζετε τη λειτουργία εάν είναι κλειδωμένη.
• Περιοδική γενική επισκευή: Κάθε 1–2 χρόνια.
• Καθαρίστε μονωτήρες και επαφές. εφαρμόστε βιομηχανική βαζελίνη.
• Λιπάνετε ρουλεμάν και μέρη μετάδοσης.
• Ελέγξτε για χαλαρά μπουλόνια, φθαρμένες επαφές και ζημιές στον μονωτή.
• Μετά από βραχυκύκλωμα: Επιθεωρήστε αμέσως.
• Δεν μπορεί να λειτουργήσει: Ελέγξτε την ασφάλιση, τη μπλοκαρισμένη σύνδεση ή τη βλάβη του κινητήρα.
• Ασύγχρονες φάσεις: Ρύθμιση ράβδων διασύνδεσης.
• Υπερθέρμανση επαφής: Καθαρίστε και σφίξτε ξανά. ελέγξτε την επάργυρη.
Α: Όχι. Ο διακόπτης αποσύνδεσης GW4 είναι κατάλληλος μόνο για απομόνωση και μεταγωγή μόνο υπό τάση, χωρίς φορτίο προϋποθέσεις. Δεν έχει δυνατότητες πυρόσβεσης τόξου και απαγορεύεται αυστηρά η λειτουργία υπό φορτίο. Αυτό πρέπει να χρησιμοποιείται σε συνδυασμό με διακόπτη κυκλώματος.
A: Η μηχανική κλειδαριά επιβάλλει μια ασφαλή ακολουθία λειτουργίας: κεντρικός διακόπτης ανοιχτός → διακόπτης γείωσης κλειστός. διακόπτης γείωσης ανοιχτός → κεντρικός διακόπτης κλειστός, αποτρέποντας την κακή λειτουργία και διασφαλίζοντας την ασφάλεια της συντήρησης προσωπικό.
Α: Ο τυπικός τύπος είναι κατάλληλος για περιβάλλοντα με υψόμετρο ≤2000m και θερμοκρασία από -40℃ έως +40℃, που μπορεί να καλύψει τις ανάγκες των περισσότερων υπαίθριων υποσταθμών· για ειδικές περιοχές με μεγάλο υψόμετρο ή πολύ μολυσμένες περιοχές, Οι ενισχυμένες λύσεις μόνωσης και αντιδιαβρωτικής προστασίας μπορούν να προσαρμοστούν.
