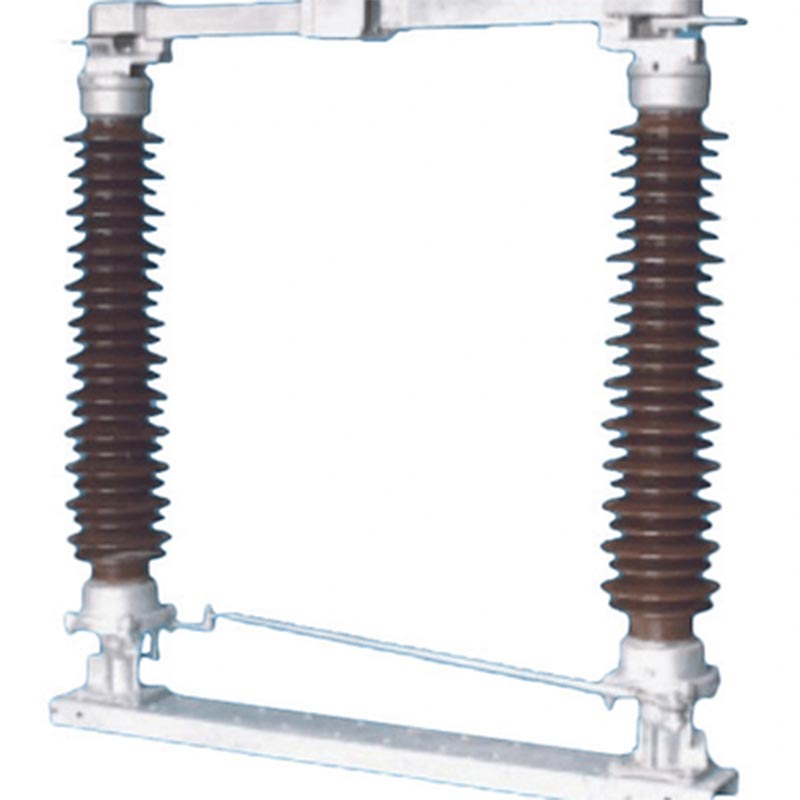

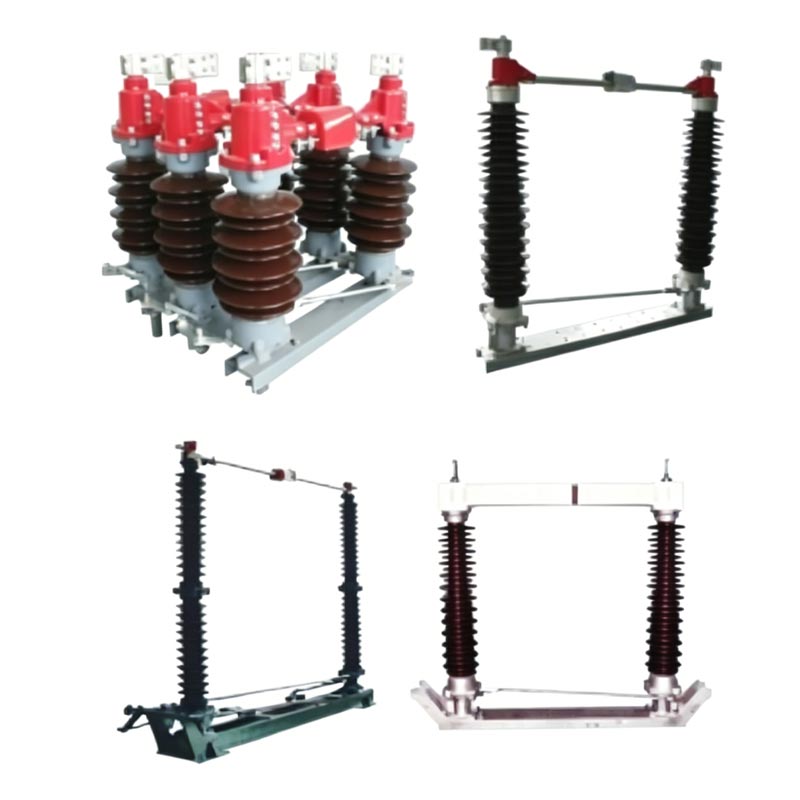

110kv 1250a 2000a Διακόπτης Αποζεύκτη

Ο διακόπτης αποζεύκτη 110 kV 1250A 2000A είναι μια τριφασική ηλεκτρική συσκευή εξωτερικού χώρου υψηλής τάσης AC 50 Hz με ονομαστική τάση 126kV (στάθμη 110kV) και ονομαστικό ρεύμα 1250A/2000A. Χρησιμοποιείται κυρίως για άνοιγμα και κλείσιμο λειτουργίες υπό συνθήκες άνευ φορτίου, απομονώνοντας αξιόπιστα τον εξοπλισμό συντήρησης από ζωντανές γραμμές και σχηματίζοντας μια σαφή ορατό σπάσιμο.

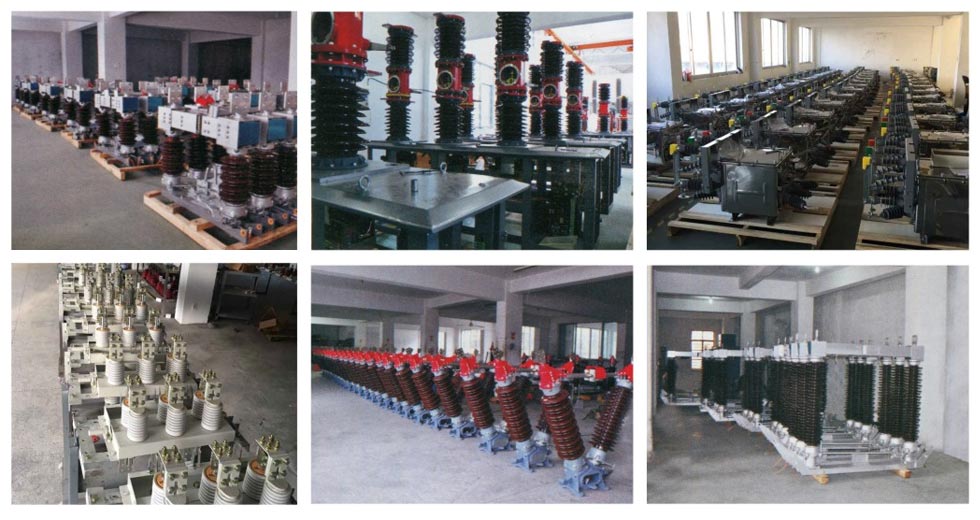

Η Usune, ως επαγγελματικό εργοστάσιο που ειδικεύεται στην Ε&Α και την κατασκευή συσκευών διανομής υψηλής τάσης, προσφέρει προϊόντα για κύριους υποσταθμούς μεταφοράς 110 kV, που πληρούν τις απαιτήσεις για ασφαλή λειτουργία του δικτύου ηλεκτρικής ενέργειας.

Δομικά Χαρακτηριστικά

1. Οριζόντια περιστρεφόμενη δομή διπλής στήλης

Κάθε φάση έχει δύο μονωμένες στήλες που περιστρέφονται συγχρονισμένα κατά 90° οριζόντια για να επιτευχθεί το άνοιγμα και το κλείσιμο. το Η βάση είναι κατασκευασμένη από γαλβανισμένο εν θερμώ χάλυβα με σφραγισμένα ρουλεμάν, καθιστώντας το ανθεκτικό στη διάβρωση και ανθεκτικό.

2. Σύστημα επαφής υψηλής αγωγιμότητας

Οι κύριες επαφές του διακόπτη αποζεύκτη 110 kV 1250A 2000A είναι κατασκευασμένες από επάργυρο χαλκό, με αποτέλεσμα χαμηλή αντίσταση επαφής, υψηλή ικανότητα μεταφοράς ρεύματος και ελάχιστη υπερθέρμανση κατά τη μακροχρόνια λειτουργία.

3. Προαιρετικός διακόπτης γείωσης και κλειδαριά

Τα μοντέλα με διακόπτες γείωσης είναι εξοπλισμένα με αξιόπιστες μηχανικές ασφάλειες, ακολουθώντας αυστηρά τη σειρά των "Κύριος διακόπτης ανοιχτός → διακόπτης γείωσης κλειστός, διακόπτης γείωσης ανοιχτός → κεντρικός διακόπτης κλειστός," αποτρέπει αποτελεσματικά κακή λειτουργία.

4. Ευέλικτος Μηχανισμός Λειτουργίας

Μπορεί να διαμορφωθεί με χειροκίνητους μηχανισμούς CS14G ή CS17G ή ηλεκτρικούς μηχανισμούς CJ6B ή CJ11, υποστηρίζοντας τοπικούς και τηλεχειριστήριο.

Κύριες Τεχνικές Παράμετροι

Πλεονεκτήματα Εφαρμογής

1. Υψηλή αξιοπιστία

- Κατασκευάζεται με χρήση προηγμένου εξοπλισμού παραγωγής και αυστηρών μεθόδων δοκιμών για τη διασφάλιση της συνέπειας του προϊόντος και σταθερότητα.
- Τα τυποποιημένα υλικά υψηλής ποιότητας και η εξαιρετική δεξιοτεχνία θέτουν γερά θεμέλια για την ποιότητα των προϊόντων.
- Ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας καλύπτει ολόκληρη τη διαδικασία παραγωγής από την αποθήκευση πρώτων υλών έως παράδοση τελικού προϊόντος.

2. Ευρεία περιβαλλοντική προσαρμοστικότητα

- Τα τυπικά μοντέλα μπορούν να λειτουργήσουν σταθερά σε ένα εύρος θερμοκρασίας από -40℃ έως +40℃, κατάλληλο για τις περισσότερες περιοχές.
- Ο ανθεκτικός στη ρύπανση τύπος (GW4-126W) διαθέτει βελτιωμένη μόνωση, καθιστώντας τον ιδανικό για πολύ μολυσμένες περιοχές όπως παράκτιες περιοχές, βιομηχανικές περιοχές ή περιοχές με υψηλή σκόνη, ψεκασμό αλατιού ή χημική διάβρωση.
- Μπορεί να αντέξει σε δύσκολες καιρικές συνθήκες όπως ισχυρούς ανέμους, δυνατή βροχή και χιονοθύελλες.

3. Ασφαλής και βολική λειτουργία

- Ένας σαφής μηχανικός μηχανισμός αλληλασφάλισης αποτρέπει αποτελεσματικά την κακή λειτουργία, διασφαλίζοντας την ασφάλεια του προσωπικού και εξοπλισμός.
- Ο διακόπτης αποσύνδεσης 110kV 1250A 2000A έχει συμπαγή δομή, που απαιτεί μικρό χώρο εγκατάστασης, καθιστώντας τον εύκολο στην εγκατάσταση, προσαρμογή και συντήρηση.
- Τα ορατά σημεία διακοπής παρέχουν διαισθητική διασφάλιση ασφάλειας για εργασίες συντήρησης.

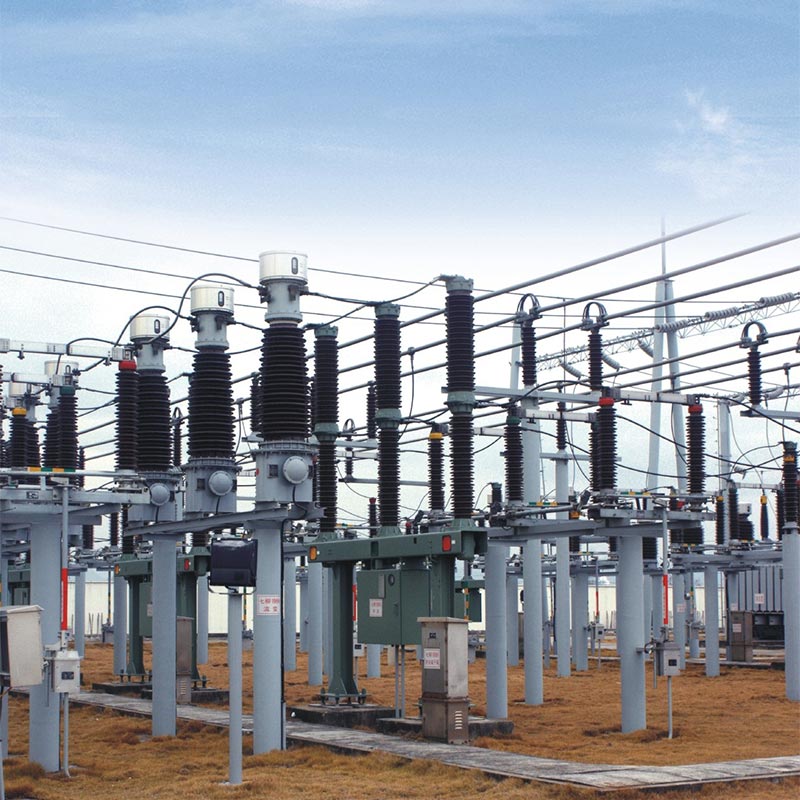

Περίπτωση πρακτικής εφαρμογής

1. Μελέτη περίπτωσης: Υποσταθμός Αιολικού Πάρκου 110 kV στη Νοτιοανατολική Παράκτια Περιοχή

2. Ιστορικό έργου: Ένα αιολικό πάρκο 110 kV που βρίσκεται στη νοτιοανατολική παράκτια περιοχή της Κίνας, μια περιοχή με υψηλή περιεκτικότητα σε αλάτι συγκεντρώσεις ψεκασμού, υψηλή υγρασία και σοβαρή ρύπανση.

3. Εφαρμοσμένο προϊόν: Usune GW4-126W 2000A Αντιρρυπαντικό διακόπτη αποσύνδεσης (12 σετ)

4. Αποτελέσματα υλοποίησης:
- Λειτουργεί επιτυχώς για 5 χρόνια χωρίς αστοχίες, προσαρμοσμένο στο σκληρό περιβάλλον παράκτιου ψεκασμού αλατιού.
- Ο αντιρρυπαντικός σύνθετος μονωτήρας διατήρησε εξαιρετική απόδοση μόνωσης, χωρίς εκκένωση ερπυσμού ή αναρρόφηση της ρύπανσης.
- Οι επάργυρες επαφές παρέμειναν φωτεινές, με σταθερή αντίσταση επαφής και δεν σημειώθηκε υπερθέρμανση κάτω από μακροπρόθεσμο ρεύμα λειτουργίας 1800A.

5. Σχόλια του Project Manager: "Ο διακόπτης αποσύνδεσης Usune επέδειξε εξαιρετική απόδοση κατά της ρύπανσης, πλήρως πληρούν τις αυστηρές περιβαλλοντικές απαιτήσεις των παράκτιων αιολικών πάρκων».

Κύριες Τεχνικές Παράμετροι

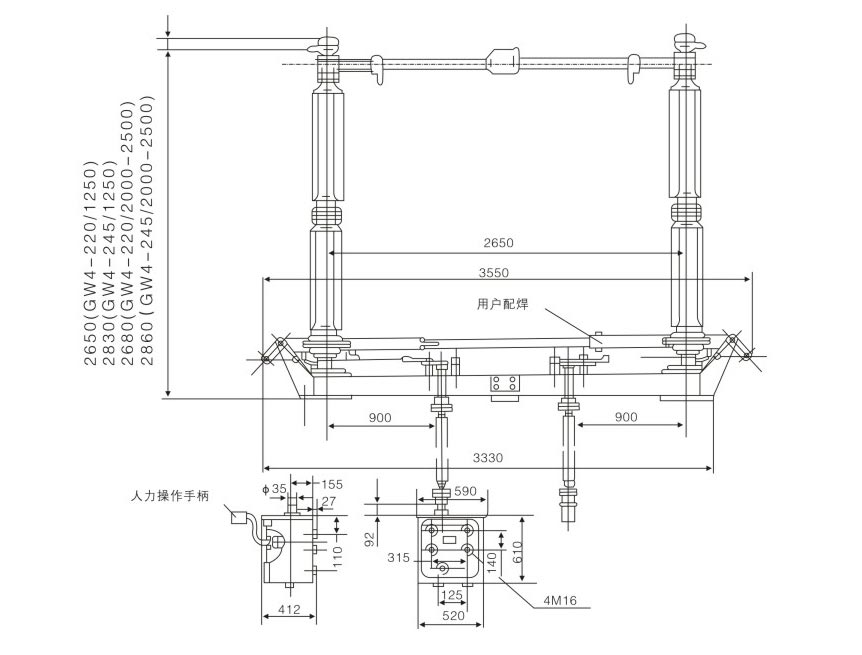

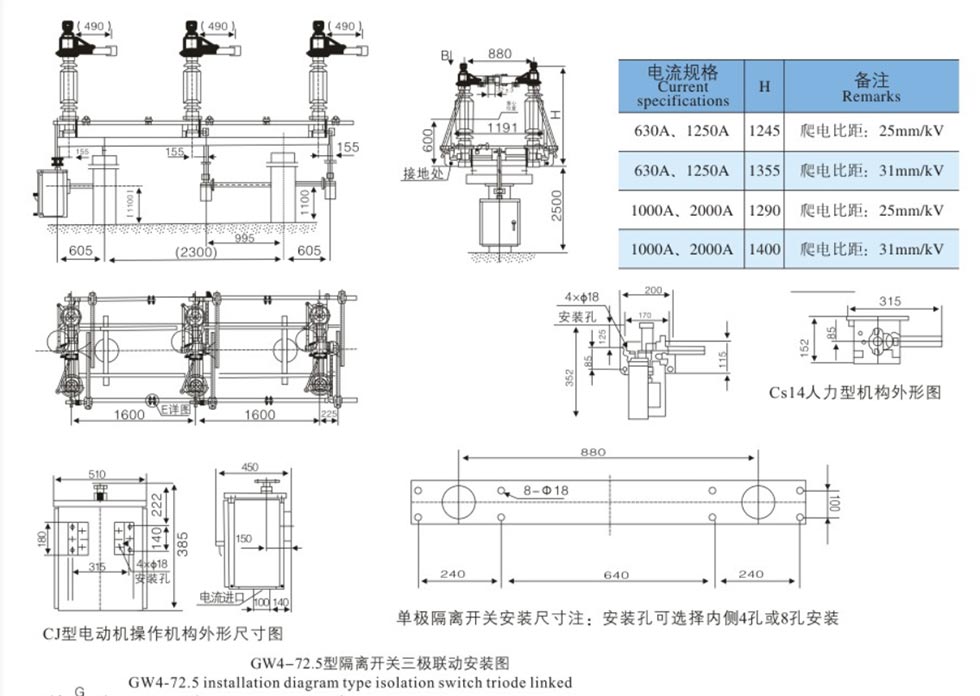

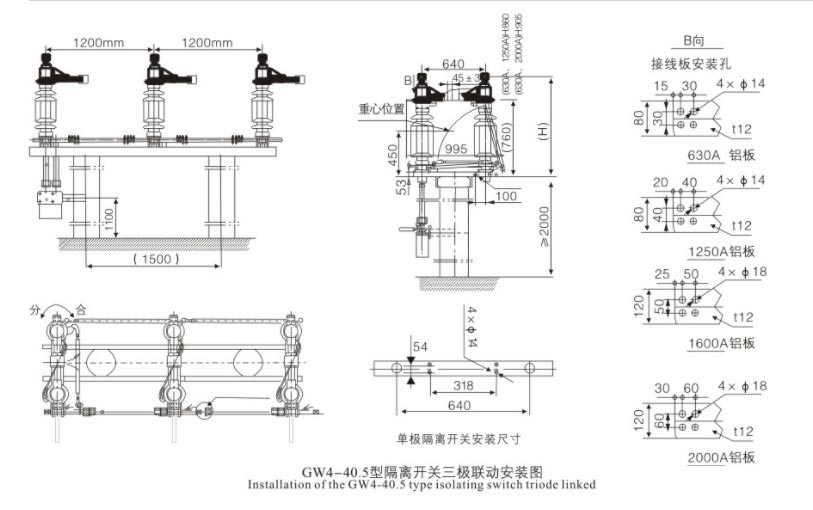

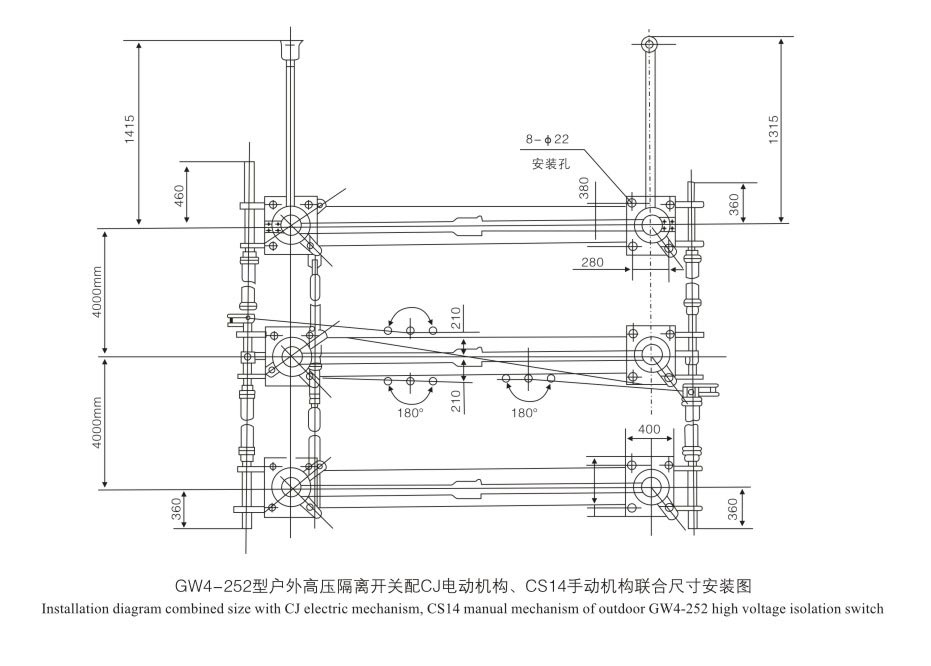

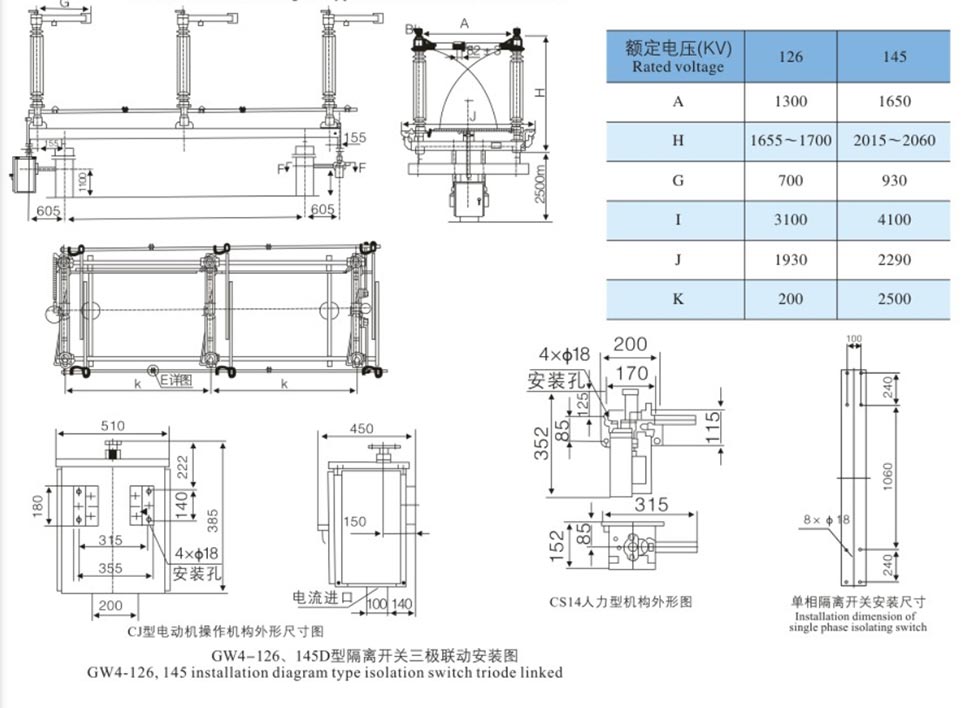

Εξωτερικές Διαστάσεις

ΕΓΚΑΤΑΣΤΑΣΗ & ΘΕΣΗ ΛΕΙΤΟΥΡΓΙΑ

1. Επιθεώρηση πριν από την εγκατάσταση

• Μονωτήρες: Χωρίς ρωγμές, ζημιές ή βρωμιές.
• Επαφές: Καθαρή, επάργυρη επιφάνεια ανέπαφη.
• Συνδετήρες: Όλα τα μπουλόνια έχουν σφιχτεί.
• Μηχανισμός: Ομαλή περιστροφή. λιπάνετε τα κινούμενα μέρη.

2. Προσαρμογή

• Κατακόρυφη θέση μονωτή: Ρύθμιση με ροδέλες (μέγ. 3 mm ανά θέση).
• Τριφασικός συγχρονισμός: Ρυθμίστε τον βραχίονα στροφάλου και τις ράβδους σύνδεσης.
• Πίεση επαφής: Διασφαλίστε τη σωστή εισαγωγή και πίεση.

ΛΕΙΤΟΥΡΓΙΑ

• Λειτουργείτε μόνο υπό NO LOAD. επιβεβαιώστε ότι ο διακόπτης κυκλώματος είναι ανοιχτός.
• Χειροκίνητη λειτουργία: Χρησιμοποιήστε χειρολαβή. αποφύγετε την υπερβολική δύναμη.
• Μηχανοκίνητη λειτουργία: Χρησιμοποιήστε τοπικό/τηλεχειριστήριο. θέση παρακολούθησης.
• Interlock: Μην πιέζετε τη λειτουργία εάν είναι κλειδωμένη.

ΣΥΝΤΗΡΗΣΗ

• Περιοδική γενική επισκευή: Κάθε 1–2 χρόνια.
• Καθαρίστε μονωτήρες και επαφές. εφαρμόστε βιομηχανική βαζελίνη.
• Λιπάνετε ρουλεμάν και μέρη μετάδοσης.
• Ελέγξτε για χαλαρά μπουλόνια, φθαρμένες επαφές και ζημιές στον μονωτή.
• Μετά από βραχυκύκλωμα: Επιθεωρήστε αμέσως.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

• Δεν μπορεί να λειτουργήσει: Ελέγξτε την ασφάλιση, τη μπλοκαρισμένη σύνδεση ή τη βλάβη του κινητήρα.
• Ασύγχρονες φάσεις: Ρύθμιση ράβδων διασύνδεσης.
• Υπερθέρμανση επαφής: Καθαρίστε και σφίξτε ξανά. ελέγξτε την επάργυρη.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

FAQ

Ε1: Ποιες είναι οι κύριες διαφορές μεταξύ των διακοπτών αποσύνδεσης 1250A και 2000A;

Α: Η βασική διαφορά είναι η ονομαστική ικανότητα μεταφοράς ρεύματος. Το 1250A είναι κατάλληλο για μεσαίου φορτίου 110kV υποσταθμούς, ενώ ο 2000A είναι κατάλληλος για εισερχόμενα και εξερχόμενα κυκλώματα κύριου μετασχηματιστή υψηλού ρεύματος. Το η δομή, η κατηγορία μόνωσης και οι διαστάσεις εγκατάστασης είναι βασικά οι ίδιες.

Ε2: Μπορεί αυτός ο διακόπτης αποσύνδεσης 110kV 1250A 2000A να χρησιμοποιηθεί σε παράκτιες περιοχές ή περιοχές με υψηλή ρύπανση;

Α: Ναι. Διατίθενται προϊόντα κατά της ρύπανσης (τύπου W), με απόσταση ερπυσμού 31,5 mm/kV. Χρησιμοποιούν αντιρρυπαντικοί μονωτές πορσελάνης ή σύνθετοι μονωτές, και είναι ανθεκτικοί σε ψεκασμό αλατιού και διάβρωση σκόνης.

Ε3: Ως προμηθευτής, ποια τεχνική υποστήριξη μπορεί να παρέχει η Usune;

Α: Μπορούμε να παρέχουμε λύσεις επιλογής, σχέδια εγκατάστασης, καθοδήγηση επί τόπου θέσης σε λειτουργία και δωρεάν επισκευή υπηρεσίες κατά τη διάρκεια της περιόδου εγγύησης. Τα τυπικά μοντέλα παραδίδονται γρήγορα για να καλύπτουν τις χρονικές απαιτήσεις ισχύος έργα δικτύου.
