Αποζεύκτη υψηλής τάσης

Οι αποζεύκτες υψηλής τάσης της σειράς Usune GW8 και GW13 για συστήματα γείωσης ουδέτερου μετασχηματιστή είναι υψηλής τάσης εξωτερικού χώρου ηλεκτρικός εξοπλισμός ειδικά σχεδιασμένος για συστήματα γείωσης ουδέτερου σημείου μετασχηματιστή. Κατάλληλο για 50Hz/60Hz AC συστήματα, διατίθενται σε προδιαγραφές τάσης 40,5kV, 72kV και 110kV. Η βασική τους λειτουργία είναι η ασφαλής εναλλαγή την κατάσταση σύνδεσης του ουδέτερου σημείου του μετασχηματιστή υπό συνθήκες χωρίς φορτίο, που πληροί τις απαιτήσεις ασφάλειας για ισχύ αλλαγή τρόπου λειτουργίας συστήματος και συντήρηση εξοπλισμού.

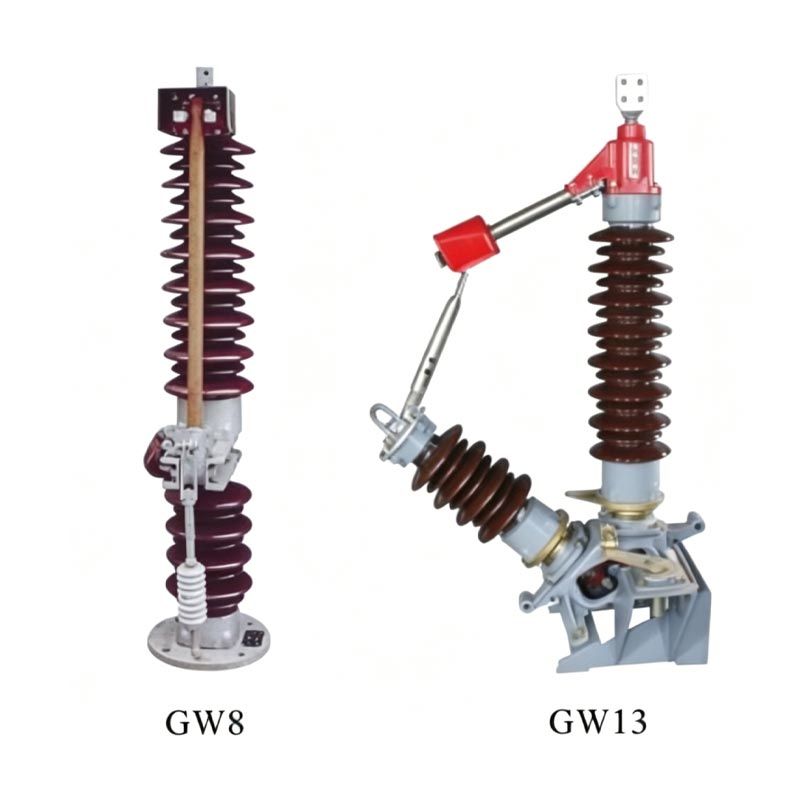

Μοντέλα Προϊόντων και Μηχανισμοί Λειτουργίας

1. Σειρά GW8: Μπορεί να εξοπλιστεί με ηλεκτρικό μηχανισμό λειτουργίας τύπου CJ ή χειροκίνητο μηχανισμό λειτουργίας τύπου CS8, κατάλληλο για σενάρια γείωσης ουδέτερου σημείου σε συμβατικούς υποσταθμούς.

2. Σειρά GW13: Μπορεί να εξοπλιστεί με ηλεκτρικό μηχανισμό λειτουργίας τύπου CJ ή χειροκίνητη λειτουργία τύπου CS14 μηχανισμό, προσφέροντας πιο ευέλικτη λειτουργία και μεγαλύτερη αξιοπιστία.

Δομή προϊόντος

Οι αποσυνδέσεις υψηλής τάσης της σειράς GW8 και GW13 για συστήματα γείωσης ουδέτερου μετασχηματιστή υιοθετούν μονοπολικό δομή, που αποτελείται κυρίως από σώμα πόλων και μηχανισμό λειτουργίας.

1. Σώμα κοντάρι

Περιλαμβάνει βάση, μονωτή θέσης, αγώγιμο βραχίονα, επαφές κ.λπ. Ο μονωτήρας θέσης παρέχει αξιόπιστη ηλεκτρική μόνωση, ο αγώγιμος βραχίονας και οι επαφές αποτελούν το κύριο αγώγιμο κύκλωμα και η βάση εξασφαλίζει σταθερότητα εγκατάσταση.

2. Μηχανισμός Λειτουργίας

Οδηγεί τον αγώγιμο βραχίονα να περιστραφεί μέσω μιας σύνδεσης, συνειδητοποιώντας τη δράση ανοίγματος και κλεισίματος του αποζεύκτη διακόπτης. Η ακριβής τοποθέτηση και η σταθερή λειτουργία εξασφαλίζουν σαφή και αξιόπιστη αποσύνδεση μετά το άνοιγμα.

Χαρακτηριστικά και Πλεονεκτήματα Προϊόντος

1. Υψηλή απόδοση ασφάλειας

Χρησιμοποιεί υψηλής ποιότητας μονωτικά υλικά και σχεδιασμό επαφών ακριβείας, με εξαιρετική αντοχή μόνωσης και απόδοση κατάσβεσης τόξου, εξασφαλίζοντας ασφαλή εναλλαγή χωρίς φορτίο.

2. Ευέλικτη Λειτουργία

Υποστηρίζει τόσο ηλεκτρική όσο και χειροκίνητη λειτουργία, προσαρμόζοντας τον αυτόματο έλεγχο και τη χειροκίνητη λειτουργία επιτόπου ανάγκες διαφορετικών σεναρίων.

3. Ισχυρή Περιβαλλοντική Προσαρμοστικότητα

Σχεδιασμένο ειδικά για χρήση σε εξωτερικούς χώρους, ανθεκτικό σε υψηλές και χαμηλές θερμοκρασίες, υγρασία, διάβρωση και ρύπανση, κατάλληλο για διάφορα σκληρά εξωτερικά περιβάλλοντα.

4. Σταθερή και αξιόπιστη λειτουργία

Η αυστηρή επιλογή υλικών και ο έλεγχος της διαδικασίας, σε συνδυασμό με ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας, έχουν ως αποτέλεσμα α χαμηλό ποσοστό αστοχίας και μακροχρόνια σταθερή λειτουργία.

5. Απλή δομή και βολική συντήρηση

Συμπαγής δομή, εύκολη εγκατάσταση και συντήρηση, μειώνοντας αποτελεσματικά την επακόλουθη λειτουργία και συντήρηση κόστος.

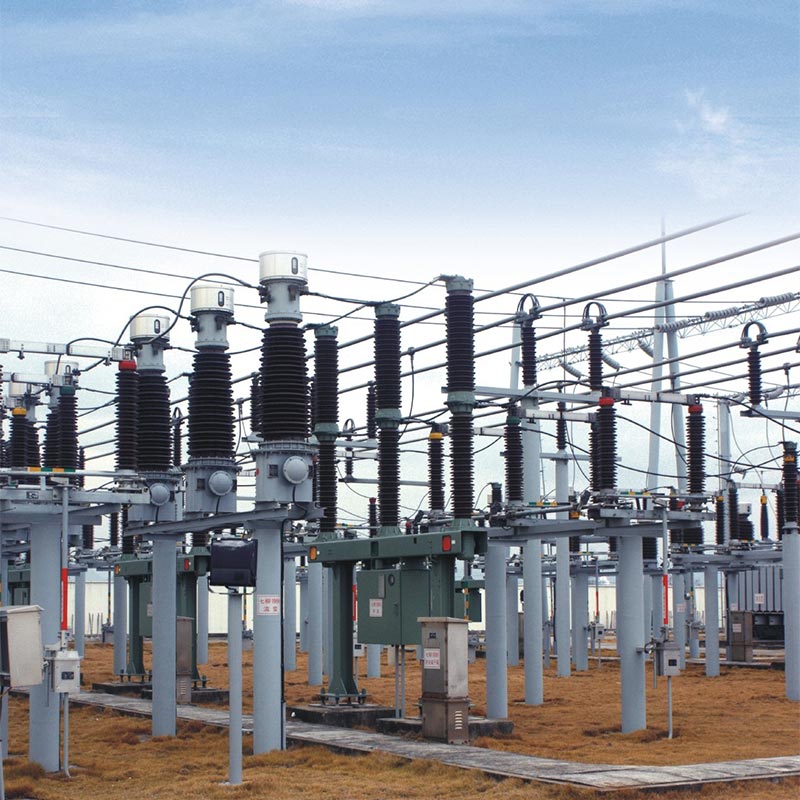

Υπόθεση Αίτησης

Περίπτωση 1: Αστικός Υποσταθμός 220 kV στην Ανατολική Κίνα

Ένας αστικός κεντρικός υποσταθμός 220 kV στην Ανατολική Κίνα χρησιμοποιεί τον αποζεύκτη υψηλής τάσης Usune GW8-110kV για μετασχηματιστή Σύστημα ουδέτερης γείωσης για τον κύριο μετασχηματιστή του. Αυτός ο υποσταθμός είναι υπεύθυνος για την παροχή ρεύματος στην πόλη κέντρο, που απαιτεί εξαιρετικά υψηλή αξιοπιστία και ασφάλεια εξοπλισμού. Από την έναρξη λειτουργίας του το 2022, ο εξοπλισμός έχει ολοκληρώσει επιτυχώς χιλιάδες λειτουργίες μεταγωγής ουδέτερου σημείου. Κατά την ετήσια συντήρηση και το δίκτυο Οι ρυθμίσεις του τρόπου λειτουργίας, η ευέλικτη λειτουργία και η αξιόπιστη απόδοση επαφής έχουν εξασφαλίσει αποτελεσματικά το την προσωπική ασφάλεια του προσωπικού συντήρησης και τη σταθερή λειτουργία του ηλεκτρικού δικτύου.

Μελέτη Περίπτωσης 2: Υποσταθμός Βορειοδυτικού Αιολικού Πάρκου

Ένας μεγάλος υποσταθμός αιολικού πάρκου στη βορειοδυτική Κίνα επέλεξε τις αποσυνδέσεις υψηλής τάσης Usune GW13-72kV για το σύστημα γείωσης ουδέτερου μετασχηματιστή. Η περιοχή έχει δύσκολες φυσικές συνθήκες, με μεγάλες θερμοκρασιακές διαφορές, ισχυρούς ανέμους και αμμοθύελλες, και μεγάλο υψόμετρο. Τα προϊόντα της σειράς GW13, με την εξαιρετική προσαρμοστικότητα σε εξωτερικούς χώρους και τη διάβρωση αντίστασης, λειτουργούν σταθερά για πάνω από τρία χρόνια, συνεργάζονται αποτελεσματικά με τον μετασχηματιστή αιολικού πάρκου Σύστημα προστασίας γείωσης ουδέτερου σημείου για τη διασφάλιση της ασφαλούς και σταθερής λειτουργίας της παραγωγής αιολικής ενέργειας σύστημα και την ομαλή σύνδεση του ηλεκτρικού δικτύου.

Κύριες Τεχνικές Παράμετροι

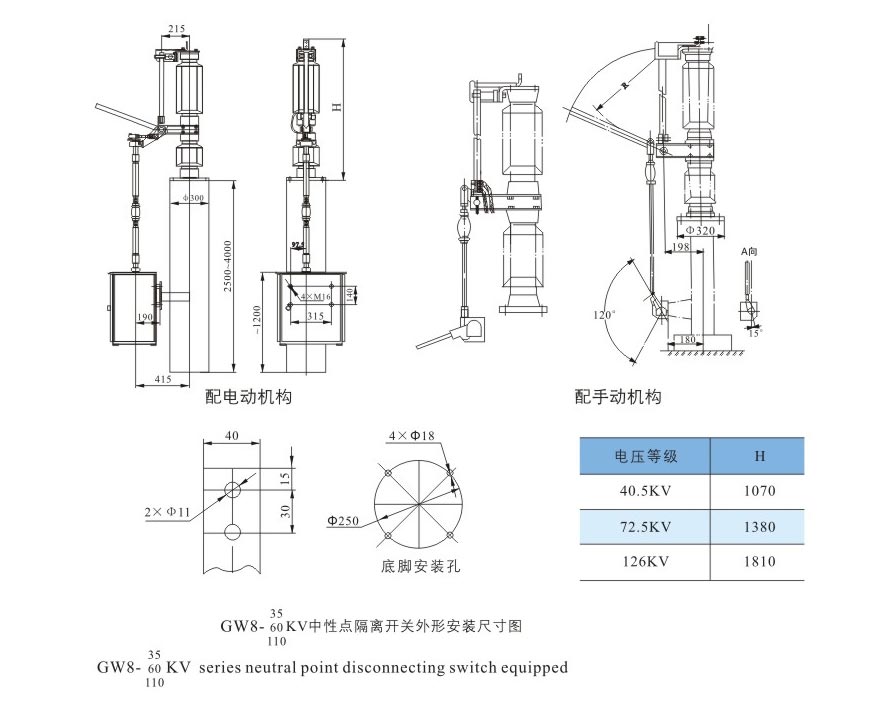

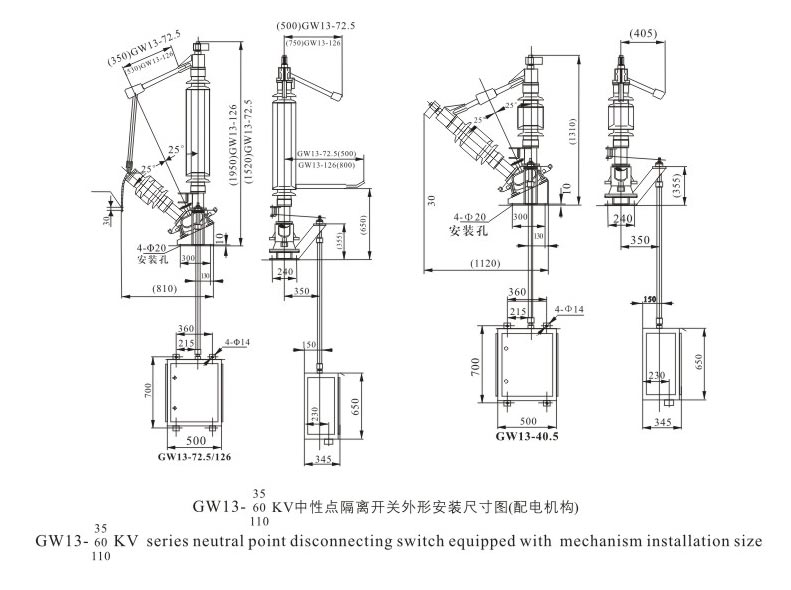

Εξωτερικές Διαστάσεις

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

FAQ

Ε1: Ποιες είναι οι κύριες διαφορές μεταξύ των διακοπτών αποσύνδεσης ουδέτερου σημείου της σειράς Usune GW8 και GW13;

Α: Η βασική διαφορά έγκειται στον μηχανισμό λειτουργίας που ταιριάζει και σε ορισμένα δομικά σχέδια. Η σειρά GW8 είναι εξοπλισμένο με ηλεκτρικό μηχανισμό τύπου CJ ή χειροκίνητο μηχανισμό τύπου CS8. η σειρά GW13 είναι εξοπλισμένη με α Ηλεκτρικός μηχανισμός τύπου CJ ή χειροκίνητος μηχανισμός τύπου CS14. Δομικά, διαθέτει μια βελτιστοποιημένη περιστρεφόμενη επαφή σχεδιασμός, που προσφέρει βελτιωμένες δυνατότητες αυτοκαθαρισμού και καλύτερη καταλληλότητα για σκληρά εξωτερικά περιβάλλοντα.

Ε2: Μπορούν οι διακόπτες απομόνωσης γείωσης ουδέτερου Usune να χρησιμοποιηθούν σε περιοχές με μεγάλο υψόμετρο και σε περιοχές με υψηλή θερμοκρασία;

Α: Ναι. Αυτή η σειρά έχει σχεδιαστεί ειδικά για χρήση σε εξωτερικούς χώρους, με ισχυρή περιβαλλοντική προσαρμοστικότητα. Μπορεί να λειτουργήσει συνήθως σε υψόμετρα ≤1000m (τα υψηλότερα υψόμετρα μπορούν να προσαρμοστούν) και σε θερμοκρασίες που κυμαίνονται από -40℃ έως +40℃. Αυτό έχει εξαιρετική αντοχή στην υγρασία, αντοχή στη ρύπανση και αντοχή στη διάβρωση. Ειδικά αντιδιαβρωτικά και μπορούν να παρέχονται θεραπείες κατά του πάγου σύμφωνα με τις απαιτήσεις του χρήστη.

Σύναψη

Οι μετασχηματιστές της σειράς Usune GW8 και GW13 (High Voltage Disconnect For Transformer Neutral Grounding System) είναι προϊόντα υψηλής ποιότητας που ενσωματώνουν προηγμένη τεχνολογία, αξιόπιστη ποιότητα και εξαιρετική απόδοση. Ως α επαγγελματίας κατασκευαστής και προμηθευτής στην Κίνα, η Usune τηρεί πάντα τις αρχές της ποιότητας πρώτα και κύριος πελάτης, παρέχοντας ασφαλείς, αξιόπιστες και αποτελεσματικές λύσεις ηλεκτρικού εξοπλισμού υψηλής τάσης για παγκόσμια πελάτες του συστήματος ηλεκτρικής ενέργειας. Μεταξύ αυτών, τα προϊόντα διακόπτη αποσύνδεσης γείωσης ουδέτερου σημείου έχουν γίνει ευρέως διαδεδομένα αναγνώριση και εμπιστοσύνη από τους πελάτες της βιομηχανίας ηλεκτρικής ενέργειας λόγω της πλούσιας πρακτικής εμπειρίας εφαρμογής τους και ολοκληρωμένη εξυπηρέτηση μετά την πώληση.
