Η Zhejiang Usune Electric Co., Ltd. είναι μια επαγγελματική ηλεκτρική επιχείρηση υψηλής τάσης αφιερωμένη στο σχεδιασμό, την έρευνα και ανάπτυξη, εργοστασιακή παραγωγή και παγκόσμιες πωλήσεις εξοπλισμού υψηλής τάσης εσωτερικού και εξωτερικού χώρου 12kV έως 245kV. Του Τα βασικά προϊόντα περιλαμβάνουν διακόπτες κενού, διακόπτες κυκλώματος SF6, διακόπτες αποσύνδεσης, διακόπτες φορτίου και το GW4 Απομόνωση διακόπτη αποσύνδεσης σειράς 110kv 126kv. Η εταιρεία αξιοποιεί προηγμένο εξοπλισμό παραγωγής, αυστηρές δοκιμές διαδικασίες, τυποποιημένη επιλογή υλικών, εξαιρετική δεξιοτεχνία και ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας για να θέσει γερές βάσεις για την ποιότητα των προϊόντων.
Ο διακόπτης απομόνωσης εξωτερικού χώρου υψηλής τάσης της σειράς Usune GW4 είναι ένας βασικός εξοπλισμός σε ισχύ 110kV και 126kV συστήματα. Χρησιμοποιείται κυρίως για μεταγωγή κυκλώματος υπό συνθήκες χωρίς φορτίο, παρέχοντας ορατή απόσταση απομόνωσης συντήρηση του εξοπλισμού και διασφάλιση της ασφάλειας του χειριστή. Η ηλεκτρική και μηχανική απόδοση του 110kv 126kv Το Disconnect Switch Isolator είναι πλήρως συμβατό με τα εθνικά πρότυπα GB1985 "AC Διακόπτες αποσύνδεσης υψηλής τάσης και Διακόπτες γείωσης", DL486 "Τεχνικές συνθήκες παραγγελίας διακόπτη αποσύνδεσης υψηλής τάσης AC" και διεθνές IEC πρότυπα.

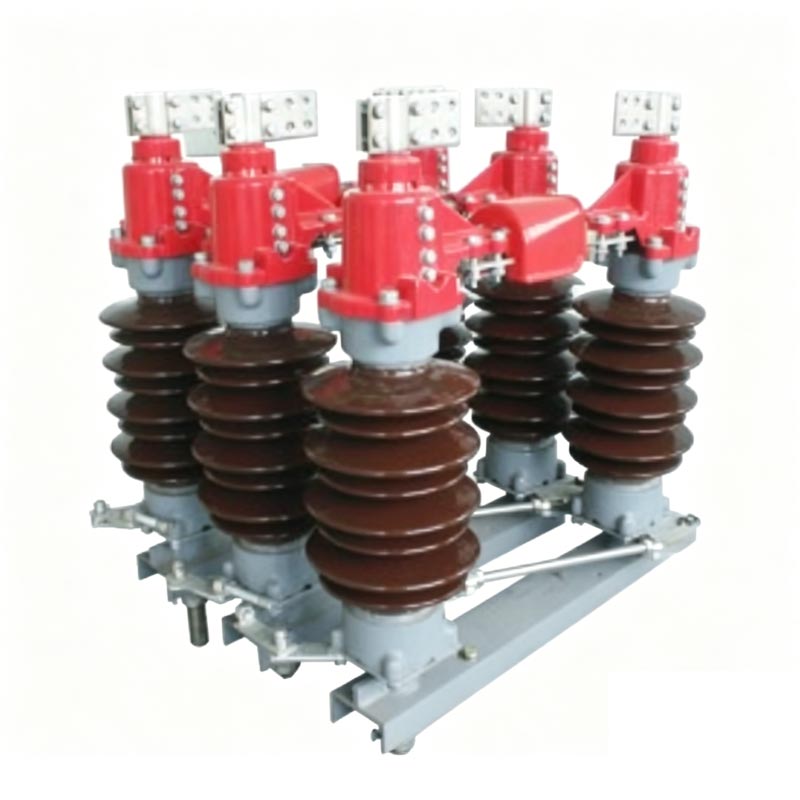

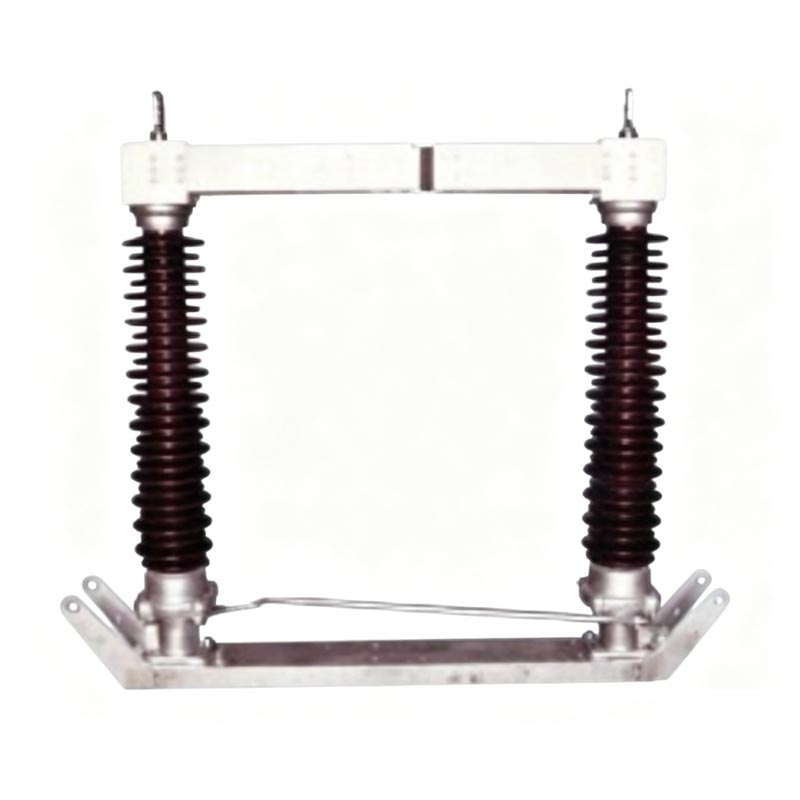

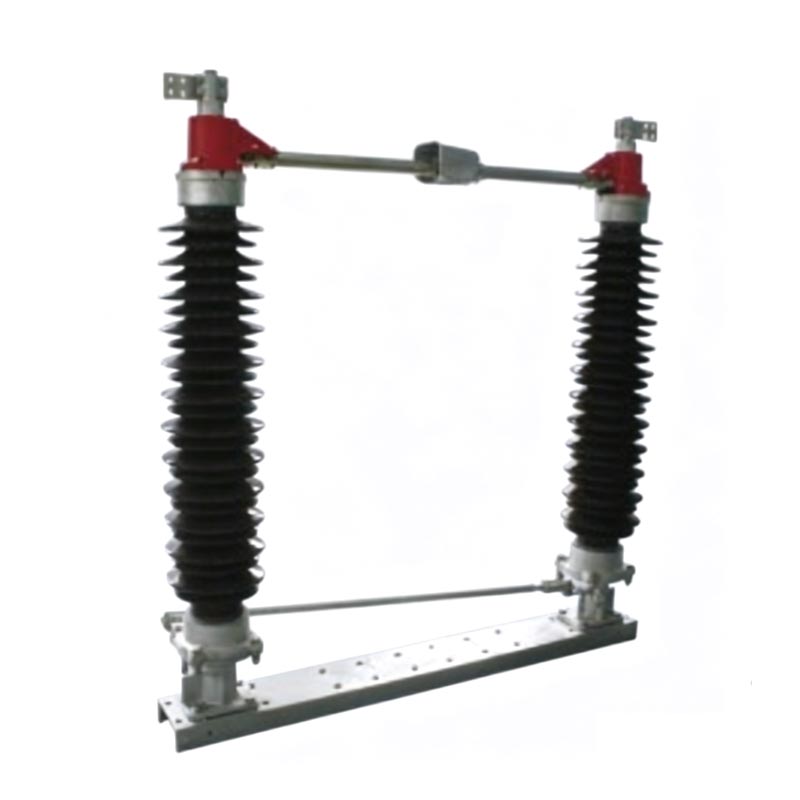

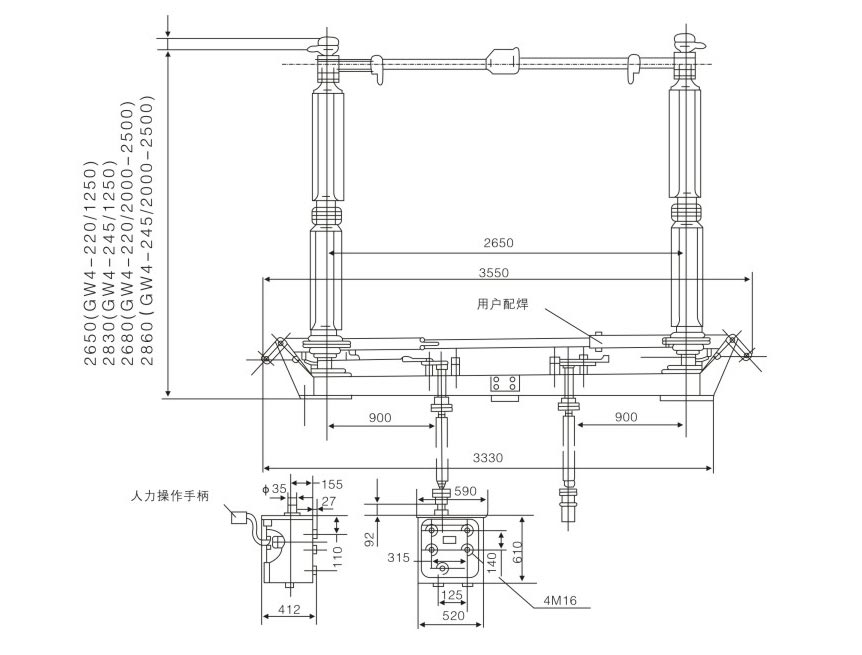

1. Τύπος δομής: Μονοπολική δομή διπλής στήλης. οι τρεις πόλοι συνδέονται μηχανικά μέσω ενός άξονα για
σύγχρονη λειτουργία.
2. Εξαρτήματα πυρήνα: Αποτελούνται από μια στιβαρή βάση, κολώνες από πορσελάνη υψηλής μόνωσης και ένα αγώγιμο σύστημα ακριβείας.
3. Μηχανισμός λειτουργίας: Κάθε στύλος περιέχει δύο κεραμικές κολόνες τοποθετημένες σε ρουλεμάν. Ο αγώγιμος διακόπτης είναι χωρισμένος
σε δύο μισά, τα οποία περιστρέφονται οριζόντια κατά 91° μέσω ενός μηχανισμού διασύνδεσης για την επίτευξη σύγχρονου ανοίγματος και
κλείνοντας προς την ίδια κατεύθυνση.
4. Σημείο Επαφής: Βρίσκεται ανάμεσα στις δύο κεραμικές κολόνες, εξασφαλίζοντας σταθερή επαφή και εξαιρετικά χαμηλή αντίσταση.
1. Συμβατό και αξιόπιστο: Πλήρως συμβατό με τα εθνικά και τα πρότυπα IEC, προσφέροντας σταθερή απόδοση και μεγάλη διάρκεια
διάρκεια ζωής.
2. Εξαιρετική μόνωση: Οι υψηλής ποιότητας κεραμικές κολόνες παρέχουν υψηλή αντοχή μόνωσης και εξαιρετική αντιρρύπανση
και απόδοση κατά του flashover.
3. Ομαλή λειτουργία: Ο μηχανισμός σύνδεσης ακριβείας εξασφαλίζει ευέλικτη και ομαλή λειτουργία με ελάχιστη μηχανική φθορά.
4. Βολική εγκατάσταση και συντήρηση: Συμπαγής και λογική δομή, εύκολη επιτόπια εγκατάσταση και ελάχιστη
συντήρηση.
5. Ισχυρή περιβαλλοντική προσαρμοστικότητα: Κατάλληλο για διάφορα υπαίθρια κλίματα, συμπεριλαμβανομένων υψηλού υψομέτρου, μολυσμένων και
παράκτιες περιοχές.

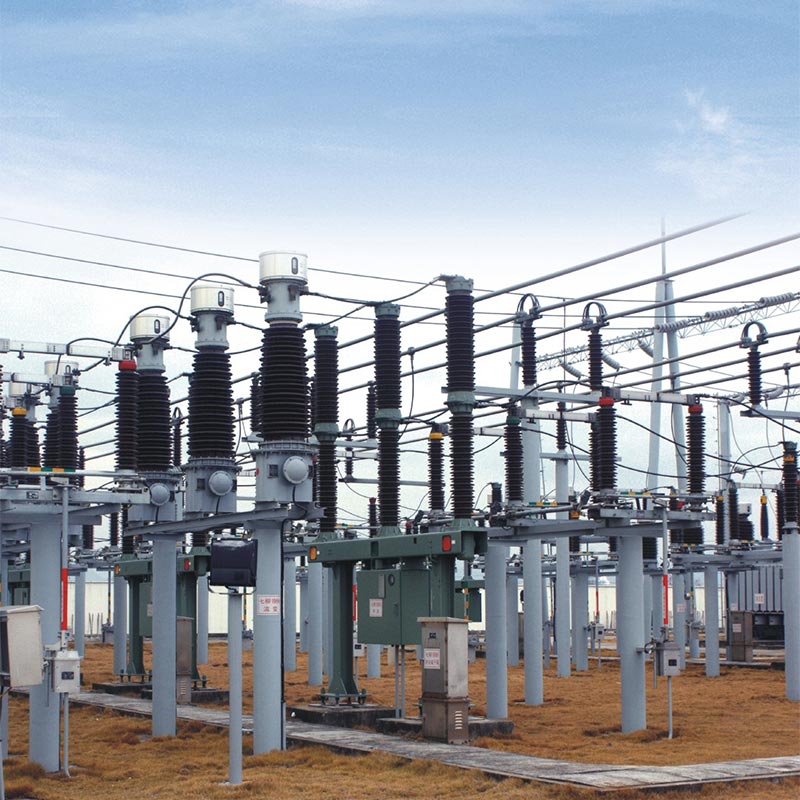

1. Όνομα έργου: Έργο αναβάθμισης αστικού υποσταθμού 110 kV Ανατολικής Κίνας
2. Τοποθεσία: Επαρχία Zhejiang, Κίνα
3. Χρόνος: 2024-2025
4. Λεπτομέρειες: Η Usune παρείχε διακόπτες αποσύνδεσης 36 GW4-126kV για αυτό το βασικό έργο αναβάθμισης του αστικού δικτύου ηλεκτρικής ενέργειας για βελτίωση
την αξιοπιστία τροφοδοσίας μιας εμπορικής και οικιστικής περιοχής 20 τετραγωνικών χιλιομέτρων.
5. Λειτουργική Απόδοση: Η εγκατάσταση και η θέση σε λειτουργία ολοκληρώθηκαν με επιτυχία εντός 45 ημερών. Σταθερό
Η λειτουργία επιτεύχθηκε υπό αιχμή θερινό φορτίο (1,2 φορές το ονομαστικό ρεύμα) το 2025, χωρίς υπερθέρμανση ή κακή επαφή
ζητήματα. Μηδενικά ελαττώματα βρέθηκαν σε ετήσιους μονωτικούς και μηχανολογικούς ελέγχους. Ο φόρτος εργασίας συντήρησης μειώθηκε κατά
40% σε σύγκριση με τους παλιούς διακόπτες, βελτιώνοντας σημαντικά την ασφάλεια συντήρησης του υποσταθμού.
6. Σχόλια πελατών: "Οι διακόπτες αποσύνδεσης Usune έχουν βελτιώσει σημαντικά την ασφάλεια και την απόδοση του υποσταθμού
λειτουργία. Η ποιότητα και η σταθερότητά τους είναι εξαιρετική. Θα συνεχίσουμε να επιλέγουμε την Usune ως τον προτιμώμενο προμηθευτή μας».
| Είδος | Μονάδα | Παράμετροι | |||||
| Ονομαστική τάση | kV | 40.5 | 72.5 | 126 | 145 | ||
| Ονομαστικό επίπεδο μόνωσης | Τάση αντοχής συχνότητας ισχύος 1 λεπτό (ενεργή τιμή) | Καταγής | kV | 95 | 160 | 230 | 275 |
| Κάταγμα | kV | 118 | 200 | 230+70 | 275+85 | ||
| Ρεύμα αντοχής σε ονομαστικό κεραυνικό παλμό (αιχμή) | Καταγής | kV | 185 | 350 | 550 | 650 | |
| Κάταγμα | kV | 215 | 410 | 550+110 | 650+120 | ||
| Ονομαστική συχνότητα | Hz | 50/60 | |||||
| Ονομαστικό ρεύμα | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Ονομαστικό ρεύμα αντοχής κορυφής | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Ονομαστική διάρκεια βραχυκυκλώματος | Μαχαίρι/Σπαθί | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Ονομαστικό μηχανικό φορτίο ακροδεκτών | Οριζόντια και κάθετα | N | 1250 | 1250 | 1250 | 1250 | |
| Οριζόντιος | N | 750 | 750 | 750 | 750 | ||
| Κατακόρυφη δύναμη | N | 1000 | 1000 | 1000 | 1000 | ||
| Απόσταση ερπυσμού | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Μηχανική ζωή | Φορές | 5000 | 5000 | 1000 | 5000 | ||
| Ενεργοποιητής κινητήρα | Μοντέλο | CJ | CJ | CJ | CJ | ||
| Τάση κινητήρα | V | AC380, AC220, DC220, DC110 | |||||
| Βρόχος ελέγχου τάσης | V | AC380, AC220, DC220, DC110 | |||||
| Πόντοι, ώρα κλεισίματος | s | 7±1 | |||||
| Ανθρώπινος ενεργοποιητής | Μοντέλο | CS14 CS17 | |||||
| Ηλεκτρομαγνητική τάση κλειδώματος | V | AC220, DC220, DC110 | |||||
Α: Όχι. Οι απομονωτές διακόπτη αποσύνδεσης 110kv 126kv είναι σχεδιασμένοι μόνο για μεταγωγή κυκλώματος υπό συνθήκες χωρίς φορτίο με τάση. Πρέπει να χρησιμοποιούνται σε συνδυασμό με διακόπτες κυκλώματος. Πριν από τη λειτουργία, το κύκλωμα πρέπει να είναι αποσυνδέεται χρησιμοποιώντας τον διακόπτη κυκλώματος για να διασφαλιστεί η απενεργοποίηση πριν από τη λειτουργία του διακόπτη αποσύνδεσης.
Α: Μπορεί να λειτουργήσει σταθερά στα ακόλουθα περιβάλλοντα: θερμοκρασία περιβάλλοντος -30℃ έως +40℃. υψόμετρο ≤2000m (υψηλότερο τα μοντέλα υψομέτρου μπορούν να προσαρμοστούν κατόπιν αιτήματος). επίπεδο ρύπανσης από γενική έως μέτρια έως βαριά ρύπανση (διατίθενται μοντέλα ανθεκτικά στη ρύπανση). ταχύτητα ανέμου ≤35m/s; σεισμική ένταση ≤8 βαθμοί.
Ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης, η σειρά GW4 της Usune Electric 110kv 126kv Οι απομονωτές απομόνωσης διακόπτη αποσύνδεσης συνδυάζουν προηγμένο σχεδιασμό, υλικά υψηλής ποιότητας και κατασκευή ακριβείας, καθιστώντας τα ιδανική επιλογή για σταθμούς ηλεκτροπαραγωγής, υποσταθμούς και μεγάλες βιομηχανικές εγκαταστάσεις. Παρέχουν ασφαλή, αξιόπιστη και μακροχρόνια προστασία ηλεκτρικής απομόνωσης. Βασισμένο σε ένα ολοκληρωμένο σύστημα ποιότητας και ώριμο πεδίο απόδοσης, η Usune δεσμεύεται να υποστηρίζει διάφορα έργα υποδομής κρίσιμης σημασίας σε όλο τον κόσμο.
