Το Isolation Switch Outdoor Manual Motorized είναι ένα βασικό προϊόν της Usune, ειδικά σχεδιασμένο για εξωτερικό AC κυκλώματα με ονομαστική συχνότητα 50Hz και ονομαστική τάση 35kV~170kV. Είναι ένα βασικό κομμάτι του εξοπλισμού για εξασφαλίζοντας την ασφαλή και σταθερή λειτουργία των συστημάτων ισχύος και μπορεί επίσης να χρησιμεύσει ως η βασική μονάδα για αυτή τη σειρά των παράγωγα προϊόντα. Τα προϊόντα κατασκευάζονται αυστηρά σύμφωνα με το IEC 62271-102 "High-voltage AC αποσυνδέστε διακόπτες και διακόπτες γείωσης" και IEC 60694 "Γενικές τεχνικές προϋποθέσεις για συσκευές διανομής υψηλής τάσης και εξοπλισμός ελέγχου», διασφαλίζοντας την επαγγελματική τεχνογνωσία και την αξιοπιστία του προϊόντος.
Διαθέτοντας μια οριζόντια περιστροφική δομή μεταγωγής, αυτός ο διακόπτης διαθέτει υψηλά επίπεδα μόνωσης, ισχυρή ρύπανση αντίσταση, σταθερή μηχανική απόδοση και βολική εγκατάσταση και συντήρηση. Υποστηρίζει τόσο χειροκίνητο όσο και ηλεκτρική λειτουργία και μπορεί να διαμορφωθεί με διακόπτη γείωσης ανάλογα με τις ανάγκες. Προσαρμόζεται σε σκληρούς εξωτερικούς χώρους περιβάλλοντα όπως μεγάλα υψόμετρα, χαμηλές θερμοκρασίες και έντονη ρύπανση. Ως αξιόπιστος προμηθευτής, η Usune αυστηρά συμμορφώνεται με τα διεθνή πρότυπα και ελέγχει αυστηρά την ποιότητα των προϊόντων για να παρέχει στους πελάτες υψηλή ποιότητα, ασφαλείς και ανθεκτικοί διακόπτες αποσύνδεσης.
Ο μηχανοκίνητος διακόπτης απομόνωσης εξωτερικού χώρου χρησιμοποιείται ευρέως σε συστήματα μετάδοσης και διανομής ισχύος σε εξωτερικούς χώρους σε δίκτυα ηλεκτρικής ενέργειας, βιομηχανικές και μεταλλευτικές επιχειρήσεις, αστικές κατασκευές και νέα παραγωγή ενέργειας. Είναι κατάλληλο για εφαρμογές που απαιτούν συχνή απομόνωση και συντήρηση ασφαλείας και είναι ιδιαίτερα κατάλληλο για σκληρά εξωτερικά περιβάλλοντα, διασφαλίζοντας αποτελεσματικά τη συνέχεια και την ασφάλεια της παροχής ρεύματος.
Το προϊόν διαθέτει εξαιρετική τεχνική απόδοση και καλύπτει μια ποικιλία προδιαγραφών. Οι βασικές του παράμετροι είναι
ως εξής:
- Ονομαστική τάση: 35kV~170kV
- Ονομαστικό ρεύμα: 630A~2500A
- Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου: 20kA/s~50kA/s
- Ονομαστικό Ρεύμα Αντοχής Κορυφής: 50kA~125kA
- Αντίσταση Κύριου κυκλώματος: ≤125μΩ (διαφέρει ανάλογα με το μοντέλο)
- Τάση αντοχής συχνότητας ισχύος ενός λεπτού: 80kV~200kV
- Τάση αντοχής σε κεραυνούς: 115kV~860kV (διαφέρει ανάλογα με το μοντέλο και τον διακόπτη γείωσης)
- Μηχανισμός λειτουργίας: Χειροκίνητος (σειρά CS11, CS17D, CS14G) ή Ηλεκτρικός (τύπου CJ2)

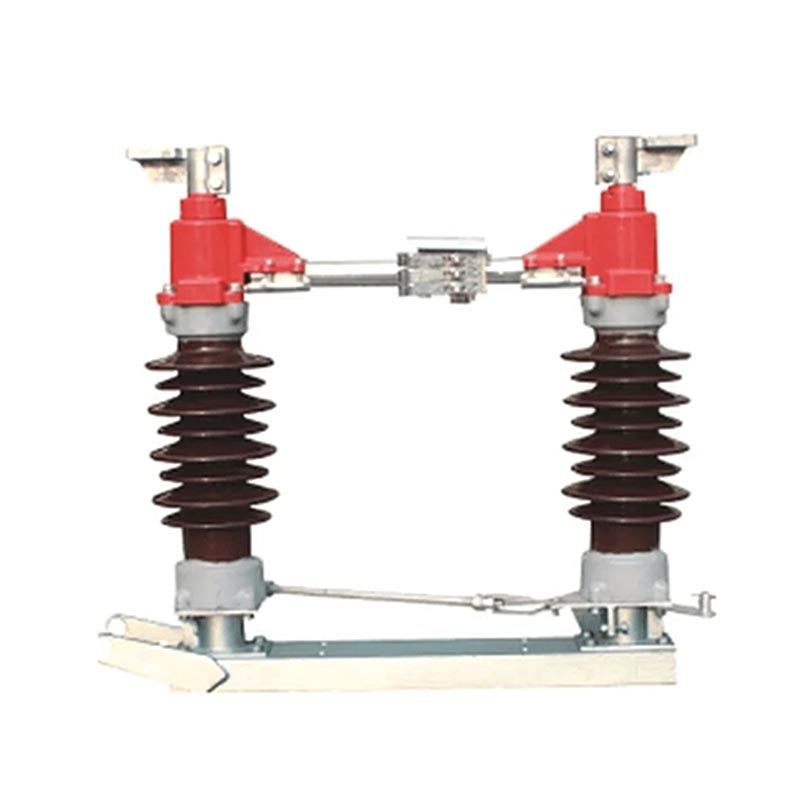

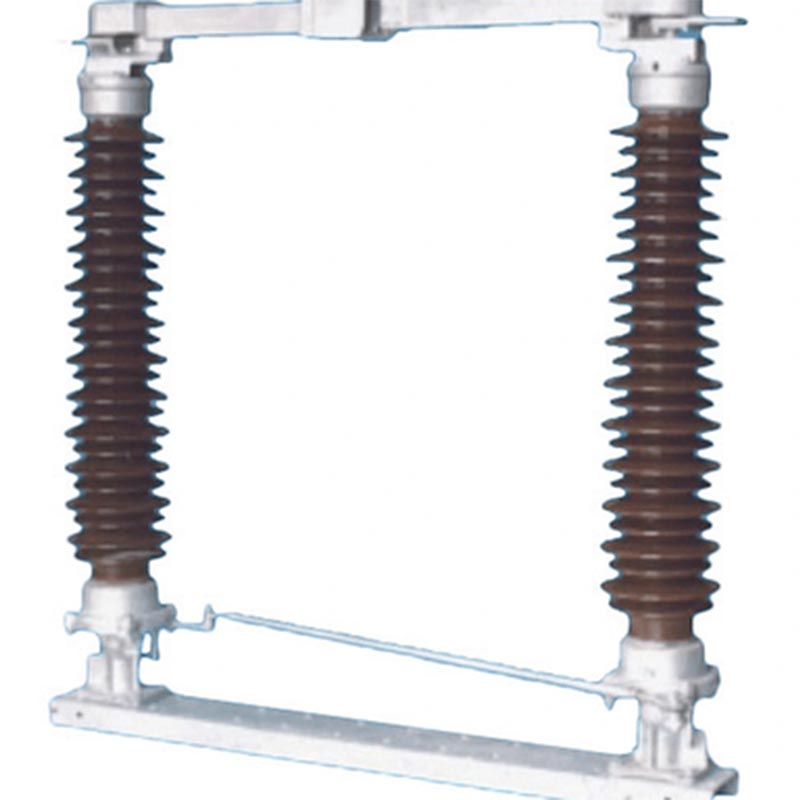

Το εγχειρίδιο Isolation Switch Outdoor Motorized χρησιμοποιεί μια δομή χειραψίας με διπλό στύλο. Κάθε φάση αποτελείται από μια βάση, μονωτές θέσης, εξερχόμενα τερματικά και επαφές. Οι δύο μονωτές στύλου είναι τοποθετημένοι παράλληλα μεταξύ τους έδρανα ρουλεμάν στα δύο άκρα της βάσης και κάθετα στη βάση. Το κύριο αγώγιμο μέρος περιστρέφεται κατά προσέγγιση 90° με τους μονωτές στύλου. Η μεσαία επαφή διαθέτει μια αυτοκαθαριζόμενη περιστρεφόμενη δομή, η οποία αφαιρεί τη σκόνη και βρωμιά από την επαφή κατά το άνοιγμα και το κλείσιμο, εξασφαλίζοντας αξιόπιστη επαφή. Τα περιστρεφόμενα μέρη υιοθετούν ένα σφραγισμένο, σχεδιασμός χωρίς συντήρηση και τα εξαρτήματα μετάδοσης χρησιμοποιούν καρφίτσες από ανοξείδωτο χάλυβα και μολυβδαίνιο νάιλον δακτύλιοι που περιέχουν δισουλφίδιο, οι οποίοι είναι ανθεκτικοί στη διάβρωση και δεν σκουριάζουν.
Τα δάχτυλα επαφής χρησιμοποιούν έναν νέο τύπο υλικού υψηλής αντοχής, υψηλής αγωγιμότητας και υψηλής ελαστικότητας. Βασίζονται σε τη δική τους ελαστικότητα για να συσφίγγουν τις επαφές, αποφεύγοντας την αστοχία επαφής που προκαλείται από τη διάβρωση του ελατηρίου και τη θερμική ανόπτηση. Αυτή η δομή αγώγιμου εξαρτήματος έχει λάβει ένα εθνικό δίπλωμα ευρεσιτεχνίας μοντέλου χρησιμότητας.
Προσαρμόζεται σε υψόμετρα ≤2000m, θερμοκρασίες περιβάλλοντος -40℃ έως +40℃, ταχύτητες ανέμου ≤34m/s και σεισμική ένταση ≤8 βαθμούς. Η απόσταση ερπυσμού πληροί τις απαιτήσεις Κατηγορίας III ή IV του GB/T5582. Ισχυρή αντοχή στη ρύπανση και γλάσο (πάχος πάγου ≤10mm).
Υποστηρίζει χειροκίνητη και ηλεκτρική λειτουργία, επιλέγεται ανάλογα με τις ανάγκες. Ο χειροκίνητος μηχανισμός είναι εύκολος στη χρήση, ενώ ο ηλεκτρικός μηχανισμός (τύπου CJ2) κινείται από κινητήρα AC μέσω μειωτήρα, προσφέροντας υψηλή απόδοση και απόδοση εξοικονόμησης εργασίας.
Όταν είναι εξοπλισμένο με διακόπτη γείωσης, το κύριο αγώγιμο κύκλωμα και ο διακόπτης γείωσης είναι αξιόπιστα κλειδωμένο, διασφαλίζοντας ότι ο διακόπτης γείωσης δεν μπορεί να κλείσει όταν το κύριο κύκλωμα είναι κλειστό και αντίστροφα, αποτροπή τυχαίας λειτουργίας.
Οι ράβδοι σύνδεσης φάσης προς φάση και κάθετες υιοθετούν μια δομή σύσφιξης, εξαλείφοντας την ανάγκη για καρφίτσες και συγκόλληση, με αποτέλεσμα την υψηλή απόδοση εγκατάστασης. Τα περιστρεφόμενα εξαρτήματα δεν χρειάζονται συντήρηση, απλοποιώντας τη ρουτίνα επιθεωρήσεις και συντήρηση, μειώνοντας το μακροπρόθεσμο λειτουργικό κόστος.

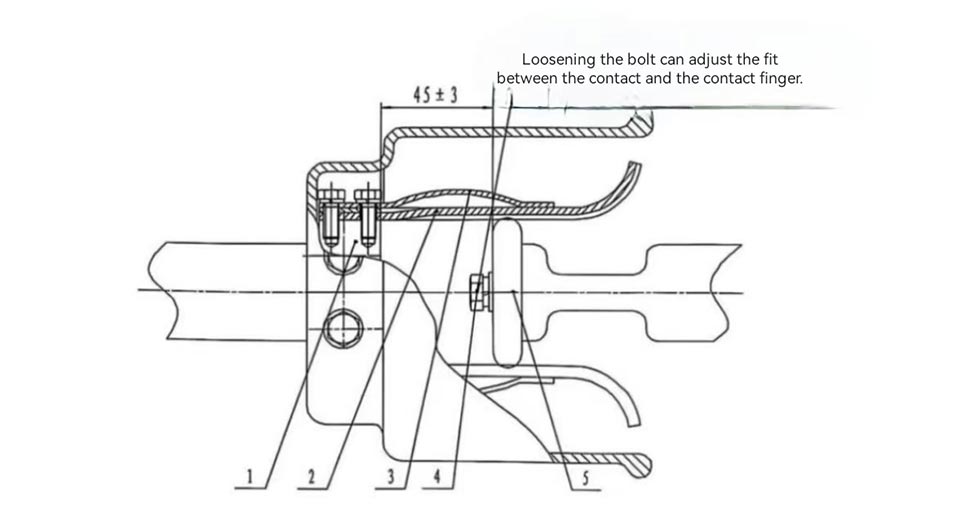

1. Βάση αφής με το δάχτυλο
2. Άγγιγμα με το δάχτυλο
3. Μαγνητική πλάκα κλειδαριάς
4. Μπουλόνι
5. Επικοινωνία
Σχήμα 2 Σχηματικό διάγραμμα κυρίαρχων σημείων ηλεκτρικής επαφής

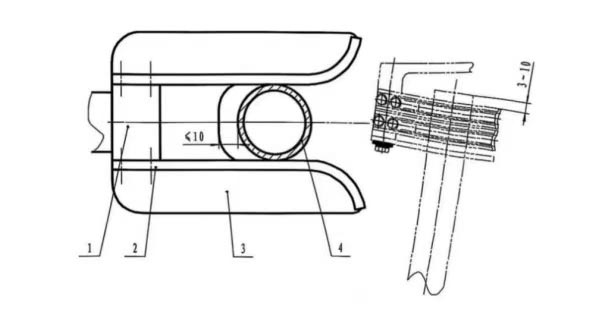

1. Στατική κεφαλή επαφής μαχαιριού γείωσης
2. Δάχτυλο επαφής
3. Πλάκα τοποθέτησης
4. Σωλήνας μαχαιριού γείωσης
Σχήμα 3 Σχηματικό διάγραμμα της θέσης του σωλήνα γείωσης και της πλάκας τοποθέτησης

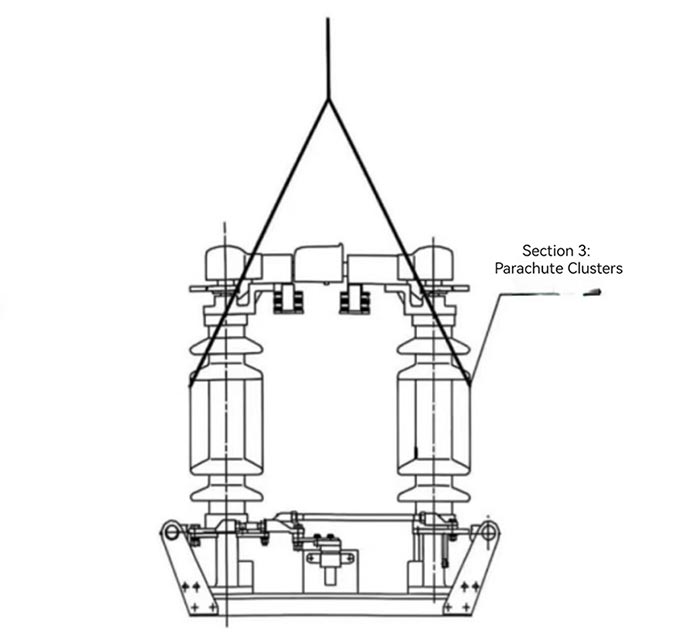

Σχήμα 4 Διάγραμμα ανύψωσης
Μελέτη περίπτωσης: Έργο ηλεκτρικού δικτύου μεγάλου υψομέτρου στη Δυτική Κίνα
Μια εταιρεία ηλεκτρικού δικτύου στη δυτική Κίνα αναλαμβάνει έργο αναβάθμισης γραμμής μεταφοράς 110 kV. Βρίσκεται σε ένα υψόμετρο 1800 μέτρων, το έργο έχει μέση ετήσια θερμοκρασία από -15℃ έως 25℃, συχνούς ισχυρούς ανέμους και έντονη χιονόπτωση το χειμώνα. Το έργο επέλεξε Usune GW4(A)-126(D)(W)/1250 διακόπτες αποσύνδεσης (εξοπλισμένοι με CJ2 ηλεκτρικοί μηχανισμοί λειτουργίας και διακόπτες γείωσης). Τα τελευταία τρία χρόνια, το προϊόν έχει αποδειχθεί εξαιρετική περιβαλλοντική προσαρμοστικότητα, χωρίς ζημιά μονωτή ή υπερθέρμανση επαφής. Άνοιγμα και κλείσιμο οι λειτουργίες είναι ομαλές και μπορεί να λειτουργήσει κανονικά ακόμα και με συσσώρευση πάγου 8 mm το χειμώνα, διασφαλίζοντας σταθερή λειτουργία του δικτύου ηλεκτρικής ενέργειας. Ως κατασκευαστής, η Usune παρείχε καθοδήγηση επιτόπου εγκατάστασης και τακτικά υπηρεσίες συντήρησης για το έργο, κερδίζοντας υψηλούς επαίνους από τον πελάτη.
A1: Ο κύριος λόγος για την αυξημένη ροπή χειροκίνητης λειτουργίας είναι ότι το λιπαντικό στα περιστρεφόμενα μέρη του το σύστημα μετάδοσης έχει στεγνώσει, έχει λερωθεί ή οι ακίδες του άξονα έχουν σκουριάσει, οδηγώντας σε αυξημένη μετάδοση αντίσταση. Λύση: Πρώτα, σταματήστε τη λειτουργία. Αφού επιβεβαιώσετε ότι ο διακόπτης απομόνωσης βρίσκεται στην ανοιχτή θέση και το Η γραμμή υψηλής τάσης είναι γειωμένη, αποσυναρμολογήστε τα περιστρεφόμενα μέρη, καθαρίστε τη συσσωρευμένη βρωμιά και σκουριά και εφαρμόστε ένα κατάλληλη ποσότητα λιπαντικού. Εάν το πρόβλημα παραμένει, επικοινωνήστε με την ομάδα εξυπηρέτησης μετά την πώληση της Usune επαγγελματική επισκευή. Το εργοστάσιο Usune διαθέτει επαγγελματικό προσωπικό επισκευής και ανταλλακτικά για την έγκαιρη υποστήριξη.
A2: Μπορεί να χρησιμοποιηθεί σε περιοχές με ήπια έως μέτρια χημική διάβρωση. Βασικές προφυλάξεις: 1. Ενημερώστε τον προμηθευτή του επίπεδο διάβρωσης του περιβάλλοντος κατά την παραγγελία. Η Usune θα προσαρμόσει την αντιδιαβρωτική επεξεργασία (όπως η εν θερμώ εμβάπτιση γαλβανισμός εξαρτημάτων από ενισχυμένο χάλυβα και επιλογή ειδικών αντιδιαβρωτικών μονωτών). 2. Καθαρίστε τακτικά την επιφάνεια των μονωτών και των αγώγιμων μερών για την αφαίρεση διαβρωτικών ουσιών. 3. Συντομεύστε την τακτική επιθεώρηση κύκλου, εστιάζοντας στον έλεγχο της επιφάνειας επαφής και της κατάστασης του μονωτή και αντικαταστήστε τα κατεστραμμένα μέρη αμέσως. Για περιοχές με σοβαρή χημική διάβρωση, συμβουλευτείτε το τεχνικό τμήμα της Usune για προσαρμοσμένες λύσεις.
Κάθε Usune Isolation Switch Outdoor Manual Motorized διατίθεται εξοπλισμένο με πλήρη αξεσουάρ εγκατάστασης και το μηχανισμός λειτουργίας που παραγγέλθηκε από τον πελάτη, μαζί με πιστοποιητικό προϊόντος, εγχειρίδιο εγκατάστασης και λειτουργίας, και λίστα αξεσουάρ. Ως προμηθευτής με τις ρίζες της στην Κίνα, η Usune διαθέτει ένα ολοκληρωμένο σύστημα παραγωγής και μετά την πώληση: το εργοστάσιο έχει μια αυστηρή διαδικασία ποιοτικού ελέγχου για να διασφαλίσει ότι κάθε προϊόν είναι κατάλληλο πριν φύγει από το εργοστάσιο? η ομάδα εξυπηρέτησης μετά την πώληση παρέχει επιτόπου καθοδήγηση εγκατάστασης, εντοπισμό σφαλμάτων, συντήρηση και άλλα υπηρεσίες, ανταποκρινόμενη στις ανάγκες των πελατών 24 ώρες το 24ωρο, και δεσμεύεται να παρέχει προϊόντα υψηλής ποιότητας και Προσεκτική εξυπηρέτηση στους πελάτες στο εσωτερικό και στο εξωτερικό, χτίζοντας μακροπρόθεσμες και σταθερές σχέσεις συνεργασίας.
