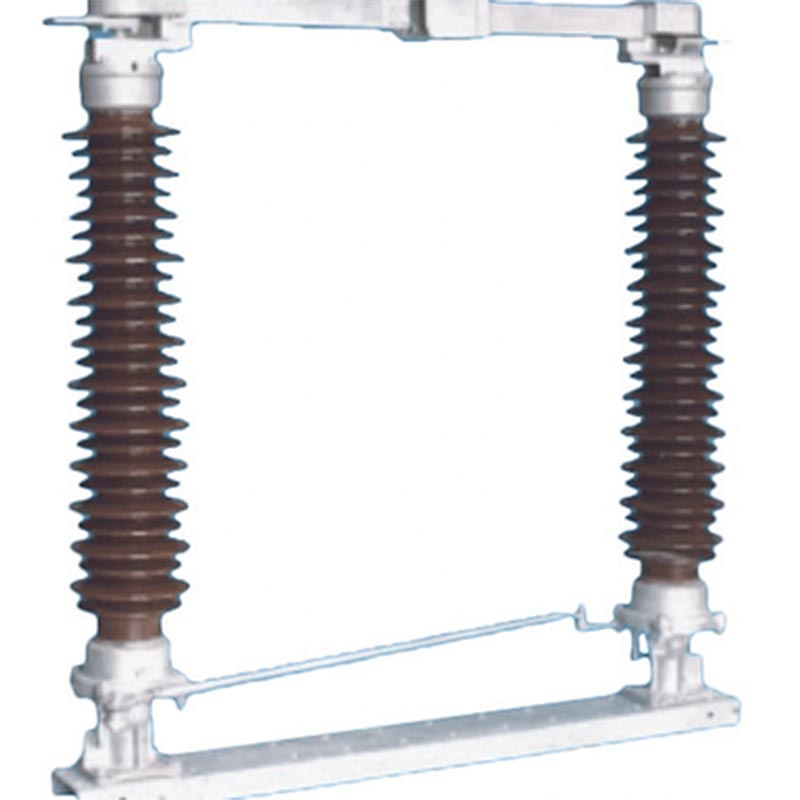

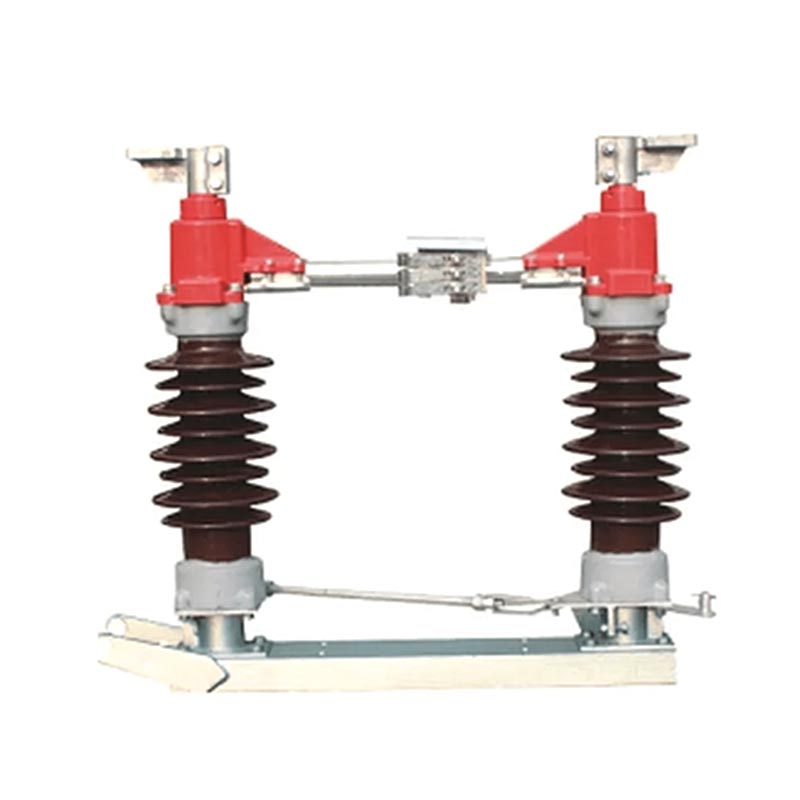

Διακόπτης αποζεύκτη εξωτερικού υποσταθμού

Ο διακόπτης αποζεύκτη εξωτερικού υποσταθμού της σειράς Usune GW4 είναι ένα βασικό προϊόν που έχει αναπτυχθεί ανεξάρτητα και που κατασκευάζεται από την Usune. Είναι κατάλληλο για κυκλώματα AC με ονομαστική συχνότητα 50Hz και ονομαστική τάση 35kV έως 170 kV. Χρησιμοποιείται κυρίως για άνοιγμα και κλείσιμο κυκλώματος υπό συνθήκες χωρίς φορτίο, αποτελεί απαραίτητη ασφάλεια συστατικό στα συστήματα μεταφοράς και διανομής ηλεκτρικής ενέργειας. Μπορεί επίσης να χρησιμεύσει ως βασική μονάδα για παράγωγα προϊόντα στην ίδια σειρά, προσφέροντας ισχυρή δυνατότητα επέκτασης για την κάλυψη διαφορετικών αναγκών έργων.

Ο διακόπτης αποζεύξης εξωτερικού υποσταθμού υιοθετεί μια οριζόντια περιστροφική δομή μεταγωγής, που διαθέτει σταθερό μηχανική απόδοση, υψηλό επίπεδο μόνωσης, ισχυρή αντίσταση στη ρύπανση και βολική εγκατάσταση και συντήρηση. Απομονώνει αποτελεσματικά τα τροφοδοτικά, διασφαλίζει την ασφάλεια της συντήρησης του ηλεκτρικού εξοπλισμού και ολοκληρώνει τις λειτουργίες μεταγωγής χωρίς φορτίο, καθιστώντας το κατάλληλο για διάφορα σκληρά εξωτερικά περιβάλλοντα, όπως ψηλά υψόμετρο, χαμηλή θερμοκρασία και έντονη ρύπανση.

Βασικές Λειτουργίες Προϊόντος

1. Power Isolation: Αποσυνδέει αποτελεσματικά τον εξοπλισμό από το ηλεκτρικό δίκτυο, διασφαλίζοντας την ασφάλεια της συντήρησης προσωπικό και εξοπλισμός·
2. Μακροπρόθεσμη χωρητικότητα φορτίου: Μπορεί να μεταφέρει σταθερά ονομαστικό ρεύμα φορτίου για εκτεταμένες περιόδους, εξασφαλίζοντας συνεχή ισχύ προμήθεια?
3. Εναλλαγή χωρίς φορτίο: Ολοκληρώνει τη μεταγωγή χωρίς φορτίο γραμμών και μετασχηματιστών χωρίς φορτίο, καθώς και μεταγωγή ζυγών λειτουργίες, που καλύπτουν τις ανάγκες ευέλικτης προσαρμογής του δικτύου ηλεκτρικής ενέργειας·
4. Προστασία γείωσης: Μπορεί να διαμορφωθεί με διακόπτη γείωσης όπως απαιτείται για την επίτευξη αξιόπιστης γείωσης κυκλώματος, περαιτέρω ενίσχυση της λειτουργικής ασφάλειας.

Πρότυπα Συμμόρφωσης

Για να διασφαλιστεί η ποιότητα των προϊόντων και η λειτουργική ασφάλεια, η σειρά Usune GW4 τηρεί αυστηρά τη διεθνή έγκυρα πρότυπα, συμπεριλαμβανομένου του IEC 62271-102 "High Voltage AC Disconnect Switches and Grounding Switches" και IEC 60694 "Γενικές Τεχνικές Προϋποθέσεις για Υψηλή Τάση Διακόπτη και Ελεγκτή". Το εργοστάσιο εφαρμόζει α αυστηρή διαδικασία ποιοτικού ελέγχου. Κάθε προϊόν υποβάλλεται σε ολοκληρωμένη δοκιμή απόδοσης πριν φύγει από το εργοστάσιο για να διασφαλίσει ότι όλες οι παράμετροι πληρούν τις τυπικές απαιτήσεις.

Τεχνικές παράμετροι προϊόντοςΗ σειρά Usune GW4 περιλαμβάνει πολλά μοντέλα όπως GW4(A)-35(D)(W), GW4(A)-126(D)(W), και GW4(A)-170(D)(W), με ονομαστικά ρεύματα που κυμαίνονται από 630A έως 2500A, κατάλληλα για διαφορετικά επίπεδα τάσης και φορτίου σενάρια. Οι βασικές τεχνικές παράμετροι (βασικοί δείκτες) είναι οι εξής:

Επιπλέον, τα προϊόντα είναι εξοπλισμένα με μηχανισμούς χειροκίνητου χειρισμού CS11, CS17D και CS14G και ηλεκτρικό CJ2 μηχανισμούς λειτουργίας. Οι διαμορφώσεις των βοηθητικών διακοπτών βελτιστοποιούνται σύμφωνα με τον τύπο του μηχανισμού για να διασφαλιστεί ευέλικτη και αξιόπιστη λειτουργία.

Κύρια Δομή Προϊόντος

1. Σφραγισμένο περίβλημα ρουλεμάν

Διπλό σφραγισμένο σχέδιο, το συγκρότημα άξονα υποστηρίζεται από δύο ακτινικά ρουλεμάν, αποτρέποντας αποτελεσματικά την εισβολή υγρασίας, σκόνης και επιβλαβών αερίων.

2. Δάχτυλο επαφής που ενεργεί μόνος του

Η μεσαία επαφή χρησιμοποιεί ένα δάκτυλο επαφής που ενεργεί μόνος του, εξαλείφοντας την ανάγκη για ελατήριο. Βασίζεται μόνος του ελαστικότητα για τη σύσφιξη της επαφής, εξασφαλίζοντας σταθερή επαφή και μειώνοντας το κόστος συντήρησης.

3. Συμπλεκόμενη Δομή

Το κύριο αγώγιμο κύκλωμα και ο διακόπτης γείωσης είναι εξοπλισμένοι με μηχανισμό αλληλασφάλισης, διασφαλίζοντας ότι η Ο διακόπτης γείωσης δεν μπορεί να κλείσει όταν το κύριο κύκλωμα είναι κλειστό και αντίστροφα, αποτρέποντας την κακή λειτουργία.

4. Ευέλικτη Σύνδεση

Η εύκαμπτη σύνδεση μέσα στην εξερχόμενη βάση είναι σταθερά στερεωμένη στην αγώγιμη ράβδο και την πλάκα ακροδεκτών. Χωρίς λάδια Τα αυτολιπαινόμενα ρουλεμάν εξασφαλίζουν ομαλή περιστροφή και παρατείνουν τη διάρκεια ζωής.

Βασικά Χαρακτηριστικά

1. Επαγγελματικός σχεδιασμός + Προστασία διπλωμάτων ευρεσιτεχνίας

Η Usune διαθέτει μια επαγγελματική ομάδα Ε&Α με πολυετή πείρα στο σχεδιασμό ηλεκτρικού εξοπλισμού υψηλής τάσης. Το Η δομή αγώγιμου εξαρτήματος της σειράς GW4 έχει λάβει ένα εθνικό δίπλωμα ευρεσιτεχνίας μοντέλου χρησιμότητας. Το δάχτυλο επαφής χρησιμοποιεί α νέο υλικό με υψηλή αντοχή, υψηλή αγωγιμότητα και υψηλή ελαστικότητα, αποφεύγοντας προβλήματα όπως διάβρωση ελατηρίου, μειωμένη δύναμη σύσφιξης λόγω θερμικής ανόπτησης και αυξημένη αντίσταση επαφής.

2. Ώριμη απόδοση + αξιόπιστη τεχνολογία

Η σειρά GW4 κυκλοφορεί στην αγορά εδώ και πολλά χρόνια, με ώριμη τεχνολογία παραγωγής και σταθερή απόδοση. Τα περιστρεφόμενα εξαρτήματα διαθέτουν σχεδιασμό χωρίς συντήρηση και τα εξαρτήματα μετάδοσης χρησιμοποιούν πείρες από ανοξείδωτο χάλυβα σε συνδυασμό με νάιλον δακτυλίους που περιέχουν δισουλφίδιο μολυβδαινίου. Τα χαλύβδινα εξαρτήματα υποβάλλονται σε γαλβανισμό εν θερμώ για να εξασφαλιστεί η ομαλή λειτουργία λειτουργία και μακροχρόνια πρόληψη σκουριάς.

3. Πρότυπη Συμμόρφωση + Αυστηρός Ποιοτικός Έλεγχος

Ως επαγγελματίας κατασκευαστής, η Usune τηρεί αυστηρά τα διεθνή πρότυπα στη διαδικασία παραγωγής της. Το Το εργοστάσιο διαθέτει ένα ολοκληρωμένο σύστημα ποιοτικού ελέγχου, το οποίο επιβλέπει ολόκληρη τη διαδικασία από την προμήθεια πρώτων υλών στη συναρμολόγηση και τη δοκιμή του προϊόντος. Τα προϊόντα έχουν περάσει πολυάριθμες έγκυρες δοκιμές και πιστοποιήσεις οι επιδόσεις αναγνωρίζονται ευρέως στον κλάδο.

4. Αξιόπιστη ποιότητα + ολοκληρωμένη εξυπηρέτηση

Η Usune δίνει προτεραιότητα στην ικανοποίηση των πελατών, παρέχοντας ολοκληρωμένες συμβουλές πριν από την πώληση, καθοδήγηση εγκατάστασης και υπηρεσίες συντήρησης μετά την πώληση. Τα προϊόντα έχουν μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης και το εργοστάσιο παρέχει ολοκληρωμένη υποστήριξη μετά την πώληση για την αντιμετώπιση των ανησυχιών των πελατών.

Περιβάλλον Εφαρμογής

Ο διακόπτης αποζεύκτη εξωτερικού υποσταθμού της σειράς Usune GW4 έχει σχεδιαστεί για σκληρά εξωτερικά περιβάλλοντα, εκθέτοντας ισχυρή περιβαλλοντική προσαρμοστικότητα. Οι συνθήκες λειτουργίας πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να μην υπερβαίνει το υψόμετρο 2000μ. θερμοκρασία περιβάλλοντος -40℃ έως +40℃. ταχύτητα ανέμου που δεν υπερβαίνει τα 34 m/s. σεισμική ένταση που δεν υπερβαίνει τους 8 βαθμούς. πάχος γλάσου που δεν υπερβαίνει τα 10 mm. απουσία έντονης σκόνης, χημικής διάβρωσης, ισχυρών κραδασμών και εύφλεκτοι/εκρηκτικοί κίνδυνοι. και μια επίπεδη βάση εγκατάστασης. Εάν το περιβάλλον εφαρμογής του χρήστη υπερβαίνει το παραπάνω από τις απαιτήσεις, μια προσαρμοσμένη λύση μπορεί να διαπραγματευτεί με την Usune.

Υπόθεση εφαρμογής πραγματικού κόσμου

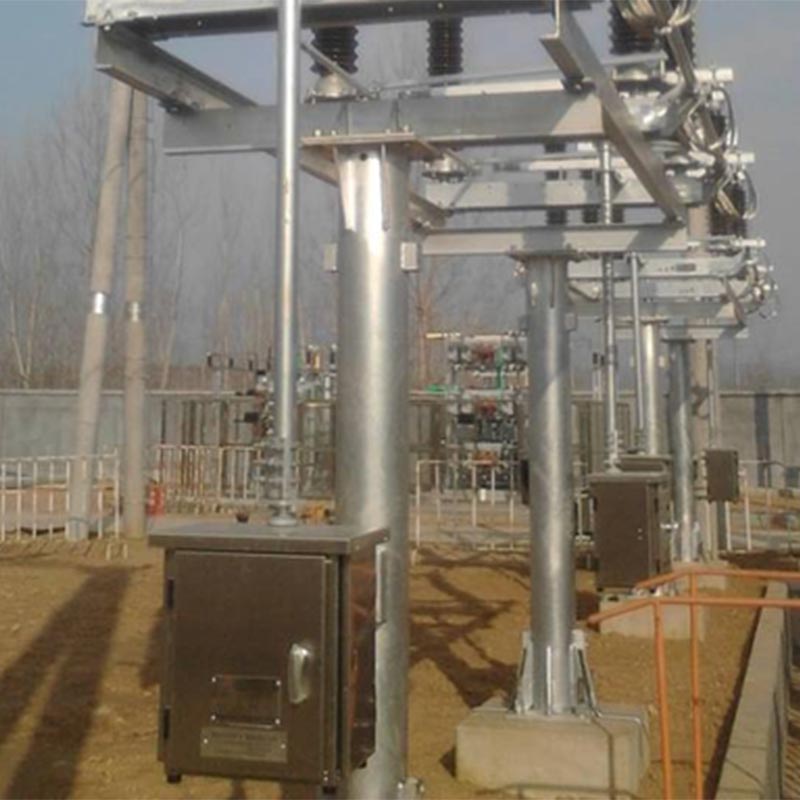

Όνομα έργου: Έργο ανακαίνισης εξωτερικού υποσταθμού 110 kV στη Βόρεια Κίνα

Ιστορικό έργου: Αυτός ο υποσταθμός βρίσκεται σε μια πόλη της βόρειας Κίνας, με έντονους χειμώνες (ελάχιστο θερμοκρασία -35℃) και συχνοί ισχυροί άνεμοι. Ο αρχικός διακόπτης αποζεύξεως υπέφερε από κακή χαμηλή θερμοκρασία αντίσταση, ασταθής λειτουργία και υψηλό κόστος συντήρησης. Μετά από ολοκληρωμένη σύγκριση, η ομάδα του έργου επέλεξε τον διακόπτη αποζεύκτη εξωτερικού υποσταθμού Usune GW4-126(D)(W)/1250. Η Usune παρείχε ένα πλήρες προϊόν Υπηρεσίες καθοδήγησης σουίτας και εγκατάστασης.

Αποτελέσματα Εφαρμογής: Το προϊόν έχει λειτουργήσει σταθερά για 3 χρόνια μετά τη θέση σε λειτουργία, αποδεικνύοντας εξαιρετική αντοχή σε χαμηλές θερμοκρασίες και αντοχή στον αέρα. Οι λειτουργίες ανοίγματος και κλεισίματός του είναι ευέλικτες και αξιόπιστες. Το Η λειτουργία επαφής αυτοκαθαρισμού αποτρέπει αποτελεσματικά τις αστοχίες επαφής που προκαλούνται από τη συσσώρευση σκόνης και χιονιού και Ο σχεδιασμός χωρίς συντήρηση μειώνει τον καθημερινό φόρτο εργασίας συντήρησης του υποσταθμού. Ο ιδιοκτήτης του έργου πολύ αναγνωρίζει την απόδοση και την εξυπηρέτηση μετά την πώληση των προϊόντων Usune και έχει υπογράψει μακροχρόνια συνεργασία συμφωνία με την Usune, ορίζοντας την ως τον καθορισμένο κατασκευαστή για τα επόμενα έργα ανακαίνισης υποσταθμού.

FAQ

Ε1: Τι πρέπει να κάνω εάν ο διακόπτης αποσύνδεσης της σειράς Usune GW4 δεν ανοίξει ή κλείσει σωστά κατά τη χρήση;

A1: Αρχικά, επιθεωρήστε οπτικά εάν η μπιέλα έχει παραμορφωθεί, εάν η άρθρωση είναι χαλαρή και εάν η Ο σφιγκτήρας είναι χαλαρός ή γλιστράει. Μια παραμορφωμένη μπιέλα πρέπει να αντικατασταθεί. πρέπει να είναι χαλαροί σύνδεσμοι και σφιγκτήρες σφιγμένο με δυναμόκλειδο σύμφωνα με τη ροπή που καθορίζεται στο εγχειρίδιο (ανατρέξτε στον Πίνακα 5). Εάν το εγχειρίδιο η ροπή λειτουργίας αυξάνεται σημαντικά, μπορεί να οφείλεται σε στεγνό λιπαντικό στα περιστρεφόμενα μέρη ή σε σκουριά στο πείρος άξονα. Καθαρίστε και λιπάνετε τα περιστρεφόμενα μέρη για να εξασφαλίσετε ομαλή λειτουργία.

Ε2: Ποιοι είναι οι κύκλοι συντήρησης και τα βασικά σημεία για τους διακόπτες αποσύνδεσης της σειράς Usune GW4;

A2: Το προϊόν έχει σχεδιαστεί για να μην απαιτεί συντήρηση, αλλά συνιστάται η τακτική επιθεώρηση και συντήρηση για να διασφαλιστεί μακροχρόνια σταθερή λειτουργία: Μια απλή επιτόπια επιθεώρηση πρέπει να πραγματοποιείται κάθε 2 χρόνια. όταν είναι εκτός υπηρεσίας, Η συντήρηση πρέπει να γίνεται κάθε 5 χρόνια ή κάθε 2000 εργασίες. θα πρέπει να πραγματοποιείται μια μεγάλη αναμόρφωση κάθε 10 χρόνια ή κάθε 5000 επεμβάσεις. Τα βασικά σημεία συντήρησης περιλαμβάνουν: έλεγχο της ακεραιότητας των μηχανικών μερών και μονωτές, μέτρηση της αντίστασης του κύριου αγώγιμου κυκλώματος, έλεγχος στεγανότητας μπουλονιών και δοκιμή κατάσταση λειτουργίας βοηθητικών διακοπτών και αλληλομανδαλώσεως ηλεκτρικών εξαρτημάτων.

Οδηγίες προμήθειας και παραγγελίας προϊόντων

1. Πληρότητα προμήθειας προϊόντος: Κάθε διακόπτης αποσύνδεσης και διακόπτης γείωσης της σειράς Usune GW4 που αποστέλλεται συνοδεύεται από αξεσουάρ εγκατάστασης και τον μηχανισμό λειτουργίας που παρήγγειλε ο χρήστης, μαζί με πιστοποιητικό προϊόντος, εγχειρίδιο εγκατάστασης και λειτουργίας και λίστα εξαρτημάτων για να διασφαλίσετε την ομαλή εγκατάσταση και χρήση.

2. Οδηγίες παραγγελίας Κατά την παραγγελία, προσδιορίστε: μοντέλο προϊόντος, όνομα, ονομαστικό ρεύμα, ονομαστική τάση, αν Ο διακόπτης γείωσης έχει διαμορφωθεί (μονή γείωση/διπλή γείωση). τύπος, μοντέλο και όνομα της λειτουργίας μηχανισμός? τροφοδοσία ρεύματος και ονομαστική τάση της ηλεκτρομαγνητικής κλειδαριάς (εάν υπάρχει). μοντέλο και τάση ελέγχου του ηλεκτρικός μηχανισμός λειτουργίας (εάν υπάρχει). Εάν απαιτούνται ειδικά τεχνικά έγγραφα ή εξαρτήματα εγκατάστασης, διευκρινίστε κατά την παραγγελία.

1. Βάση αφής με το δάχτυλο
2. Άγγιγμα με το δάχτυλο
3. Μαγνητική πλάκα κλειδαριάς
4. Μπουλόνι
5. Επικοινωνία
Σχήμα 2 Σχηματικό διάγραμμα κυρίαρχων σημείων ηλεκτρικής επαφής

1. Στατική κεφαλή επαφής μαχαιριού γείωσης
2. Δάχτυλο επαφής
3. Πλάκα τοποθέτησης
4. Σωλήνας μαχαιριού γείωσης
Σχήμα 3 Σχηματικό διάγραμμα της θέσης του σωλήνα γείωσης και της πλάκας τοποθέτησης

Σχήμα 4 Διάγραμμα ανύψωσης
