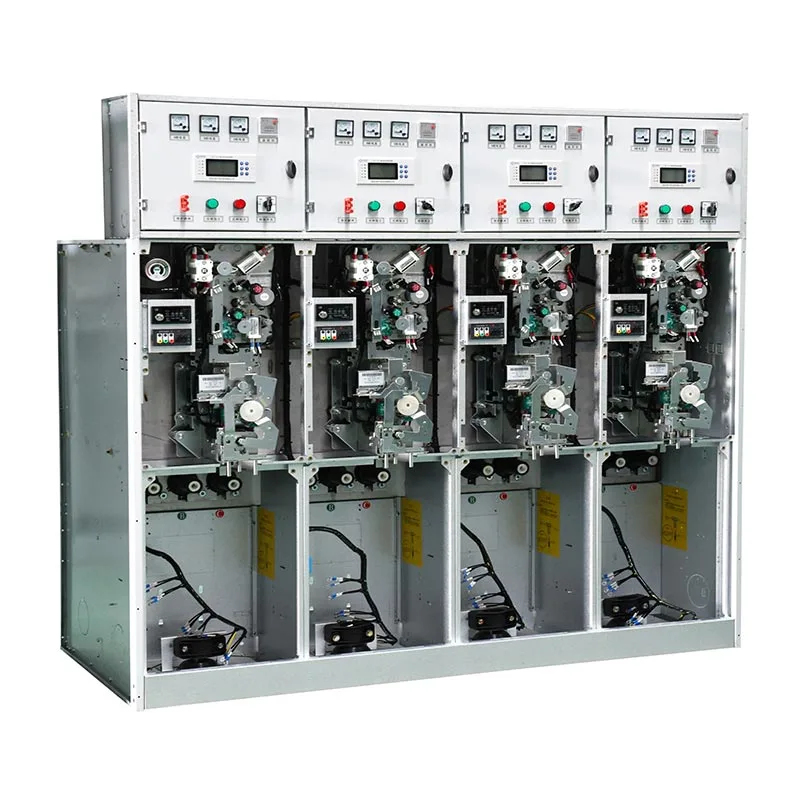

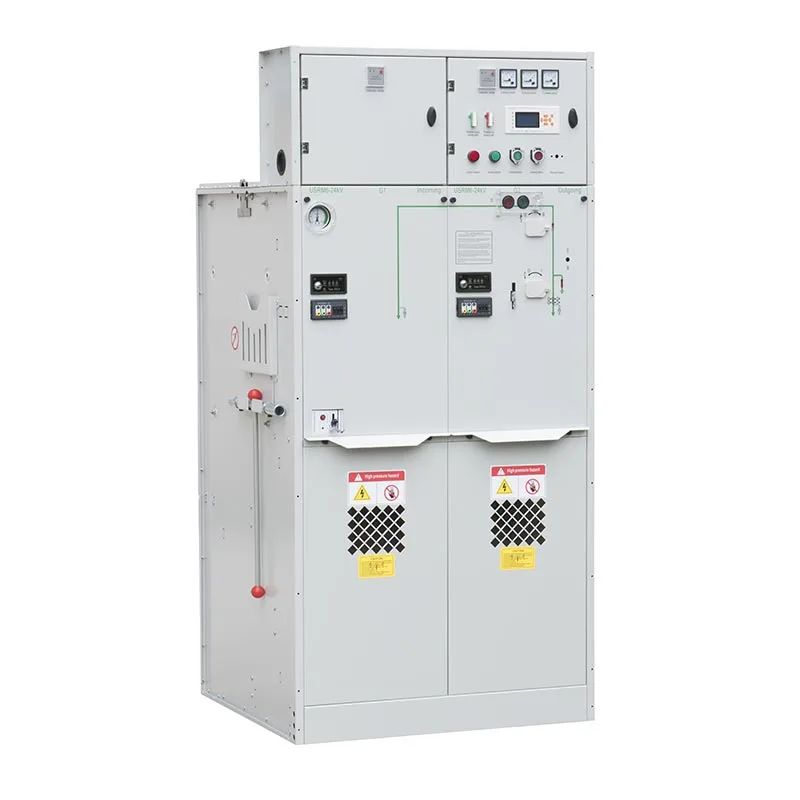

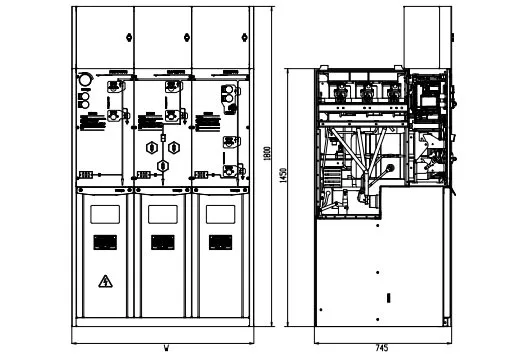

Με πλήρως μονωμένο και κλειστό πρωτεύον κύκλωμα, δεξαμενή αερίου από ανοξείδωτο χάλυβα IP67, επεκτεινόμενο σύστημα ζυγών και αξιόπιστος μηχανισμός λειτουργίας, ο διακόπτης Usune 630A με μόνωση αερίου είναι κατάλληλος για βιομηχανικές εγκαταστάσεις, μετασχηματιστή υποσταθμοί, κύρια δίκτυα δακτυλίου, εμπορικές εγκαταστάσεις και έργα υποδομής όπου συμπαγής εγκατάσταση, ασφάλεια και η μακροπρόθεσμη αξιοπιστία είναι σημαντική.
Διαφορετικά έργα διανομής ισχύος απαιτούν διαφορετικές λειτουργίες μεταγωγής, προστασίας και μέτρησης. Το USRM6 Η σειρά επιτρέπει στις μονάδες C, F, V, M και PT να συνδυαστούν σύμφωνα με τον πραγματικό σχεδιασμό του δικτύου. Έως έξι στάνταρ Οι λειτουργικές μονάδες μπορούν να ενσωματωθούν σε μία δεξαμενή αερίου μόνωσης SF6, ενώ οι επεκτάσιμες μονάδες μπορούν να συνδεθούν μέσω πλήρως μονωμένοι και κλειστοί σύνδεσμοι ζυγών.
Η διαμόρφωση 630A έχει σχεδιαστεί για συστήματα διανομής μέσης τάσης που απαιτούν υψηλότερη μεταφορά ρεύματος ικανότητα. Μπορεί να διαμορφωθεί για εισερχόμενους και εξερχόμενους τροφοδότες, συνδέσεις μετασχηματιστή, δίκτυα δακτυλίου και άλλα ρυθμίσεις διανομής σύμφωνα με το ηλεκτρικό σύστημα του πελάτη.
Ο κύριος ζυγός και τα κύρια εξαρτήματα μεταγωγής περικλείονται μέσα σε μια συγκολλημένη δεξαμενή αερίου από ανοξείδωτο χάλυβα με IP67 προστασία. Αυτή η δομή βοηθά στην απομόνωση των εσωτερικών ηλεκτρικών εξαρτημάτων από τη σκόνη, την είσοδο νερού, τη συμπύκνωση και άλλες εξωτερικές περιβαλλοντικές επιρροές, καθιστώντας το σύστημα διανομής κατάλληλο για απαιτητικά περιβάλλοντα εγκατάστασης.
Το πρωτεύον κύκλωμα περικλείεται μέσα στη δεξαμενή αερίου και συνδέεται με εξωτερικά κυκλώματα μέσω μονωμένων δακτυλίων και πλήρως μονωμένοι χωριστοί σύνδεσμοι, μειώνοντας την άμεση έκθεση σε εξαρτήματα που ενεργοποιούνται. Το σύστημα επίσης ενσωματώνει μια συσκευή εκτόνωσης πίεσης, κανάλι εκκένωσης πίεσης και μηχανικό σύστημα αλληλασφάλισης για τη μείωση λειτουργικούς κινδύνους και αποτροπή εσφαλμένων λειτουργιών μεταγωγής.
Η Usune αναπτύσσει και σχεδιάζει ανεξάρτητα τον μηχανισμό λειτουργίας ελατηρίου για τη σειρά USRM6. Ο μηχανισμός είναι ελέγχεται μέσω διαδικασιών σχεδιασμού, κατασκευής και εκκίνησης για τη βελτίωση της μηχανικής συνοχής, λειτουργική σταθερότητα και μακροπρόθεσμη αξιοπιστία.
Η μονάδα C έχει σχεδιαστεί για εναλλαγή φορτίου και έλεγχο διανομής. Είναι κατάλληλο για εισερχόμενο και εξερχόμενο τροφοδότη εφαρμογές και συστήματα δικτύου δακτυλίου όπου απαιτείται αξιόπιστη εναλλαγή φορτίου.
Η μονάδα F συνδυάζει διακόπτη διακοπής φορτίου με ασφάλειες για να παρέχει λειτουργίες μεταγωγής και προστασίας. Είναι ιδιαίτερα κατάλληλο για εφαρμογές τροφοδοσίας μετασχηματιστών που απαιτούν συμπαγή εξοπλισμό προστασίας.
Η μονάδα V χρησιμοποιεί διακόπτη κυκλώματος για εφαρμογές που απαιτούν ολοκληρωμένες λειτουργίες μεταγωγής και προστασίας. Είναι κατάλληλο για τροφοδότες και σημεία διανομής όπου η διακοπή κυκλώματος και ο συντονισμός προστασίας είναι σημαντικοί.
Η μονάδα M παρέχει μια αποκλειστική διαμόρφωση για τις απαιτήσεις ηλεκτρικής μέτρησης και μέτρησης. Μπορεί να είναι ενσωματωμένο με άλλες λειτουργικές μονάδες για τη δημιουργία ενός πλήρους συστήματος διανομής μέσης τάσης.
Η μονάδα PT έχει σχεδιαστεί για μέτρηση τάσης ζυγού και σχετικές απαιτήσεις παρακολούθησης. Μπορεί να συνδυαστεί με άλλες μονάδες σύμφωνα με το σχέδιο του ηλεκτρικού συστήματος.
| Οχι. | Είδη | Μονάδα | Μονάδα διακόπτη διακοπής φορτίου | μονάδα συνδυασμού | Μονάδα διακόπτη κυκλώματος |
| 1 | Ονομαστική τάση | kV | 24/12 | 24/12 | 24/12 |
| 2 | Ονομαστική συχνότητα | Hz | 50 | 50 | 50 |
| 3 | Ονομαστικό ρεύμα | A | 630 | 125 (εξαρτάται από το ρεύμα της ασφάλειας) | 630 |
| 4 | Ονομαστική στάθμη μόνωσης-1 λεπτό Τάση αντοχής συχνότητας- Ενδιάμεση φάση, γείωση | kV | 42/65 | 42/65 | 42/65 |
| Ονομαστική στάθμη μόνωσης - 1 λεπτό Απόσταση απομόνωσης τάσης αντοχής συχνότητας | kV | 48/79 | 48/79 | 48/79 | |
| Ονομαστικό επίπεδο μόνωσης-1 λεπτό Αντοχή συχνότητας τάση-Κύκλωμα ελέγχου και βοηθητικό | kV | 2/2 | 2/2 | 2/2 | |
| Ονομαστική στάθμη μόνωσης- Αντοχή σε παλμούς φωτισμού τάση- Ενδιάμεση φάση, γείωση | kV | 75/125 | 75/125 | 75/125 | |
| Ονομαστική στάθμη μόνωσης-Απόσταση απομόνωσης παλμών φωτισμού αντοχής τάσης | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος | kA/s | 25/4 | —— | 25/4 |
| 6 | Ονομαστικό ρεύμα αντοχής κορυφής | kA | 63 | —— | 63 |
| 7 | Ονομαστικό ρεύμα βραχυκυκλώματος | kA | 63 | Περιορίζεται από ασφάλεια HV | 63 |
| 8 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | —— | Περιορίζεται από ασφάλεια HV | 25/25 |
| 9 | Ονομαστικό ρεύμα μετάδοσης | A | —— | 1700/1400 | —— |
| 10 | Ονομαστικό ρεύμα διακοπής ενεργού φορτίου | A | 630 | —— | —— |
| 11 | Ονομαστικό ρεύμα διακοπής κλειστού βρόχου | A | 630 | —— | 630 |
| 12 | Μηχανικός διακόπτης διακοπής φορτίου διάρκειας ζωής/CB | Φορές | 10000 | 10000 | 20000 |
| Διακόπτης μηχανικής απομόνωσης/γείωσης ζωής | Φορές | 5000 | 5000 | 5000 | |
| 13 | Αντοχή κυκλώματος | μΩ | ≤150 | —— | ≤150 |
| 14 | Ονομαστική πίεση φόρτισης (20℃ μανόμετρο) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Ετήσιος σχετικός ρυθμός διαρροής αερίου | % | 0.05 | 0.05 | 0.05 |
| 16 | Καμπίνα πτυχίου προστασίας IP | IP4X | IP4X | IP4X | |
| Βαθμός προστασίας IP-Δοχείο αερίου | IP67 | IP67 | IP67 |
Το κύριο πλεονέκτημα της σειράς USRM6 είναι η ικανότητά της να προσαρμόζεται σε διαφορετικές δομές δικτύων διανομής. Πελάτες μπορεί να χρησιμοποιήσει μονάδες C για μεταγωγή φορτίου, μονάδες F για προστασία μετασχηματιστή, μονάδες V όπου η προστασία του διακόπτη κυκλώματος είναι απαιτούνται και μονάδες M ή PT όταν απαιτείται μέτρηση και μέτρηση τάσης.
Για εφαρμογές του κύριου δικτύου δακτυλίου, διαφορετικές μονάδες μπορούν να συνδυαστούν για να σχηματίσουν ένα κύριο ερμάριο δακτυλίου. Όταν μελλοντική επέκταση απαιτείται, οι πλήρως μονωμένοι και κλειστοί σύνδεσμοι διαύλου επιτρέπουν τη σύνδεση πρόσθετων μονάδων χωρίς αλλαγή βασική πλατφόρμα διακοπτών.
Η δεξαμενή αερίου από ανοξείδωτο χάλυβα παρέχει προστασία IP67, αποτρέποντας την είσοδο σκόνης και νερού στο πρωτεύον διαμέρισμα εξοπλισμού. Η κλειστή δομή παρέχει επίσης βραχυχρόνια προστασία από πλημμύρες και συμπύκνωση.
Αυτός ο σχεδιασμός είναι πολύτιμος για βιομηχανικές εγκαταστάσεις, υπόγειους υποσταθμούς και άλλες τοποθεσίες όπου υπάρχει υγρασία, σκόνη ή Η μόλυνση του περιβάλλοντος θα μπορούσε να επηρεάσει τον συμβατικό ηλεκτρικό εξοπλισμό.
| Βασικό κριτήριο | Usune 630A διακόπτης με μόνωση αερίου | Συμβατικοί διακόπτες με μόνωση αέρα |
| Πρωτεύον κύκλωμα | Πλήρως κλειστό σε δεξαμενή αερίου | Περισσότερο εκτεθειμένο στο περιβάλλον περιβάλλον |
| Προστασία | Δεξαμενή αερίου IP67 | Εξαρτάται περισσότερο από τις συνθήκες εγκατάστασης |
| Διαμόρφωση | Αρθρωτός συνδυασμός C/F/V/M/PT | Συνήθως σταθερή διαμόρφωση ντουλαπιού |
| Επέκταση | Επεκτάσιμη μονωμένη σύνδεση ζυγού | Μπορεί να απαιτεί επιπλέον χώρο εγκατάστασης |
| Εγκατάσταση | Συμπαγής δομή | Γενικά απαιτεί μεγαλύτερη απόσταση |
| Περιβαλλοντική προσαρμοστικότητα | Μειωμένη επίδραση από τη σκόνη και την υγρασία | Εξαρτάται περισσότερο από τις συνθήκες του περιβάλλοντος |
| Ασφάλεια | Κλειστό πρωτεύον κύκλωμα και μηχανική ασφάλιση | Η προστασία εξαρτάται από τη δομή του εξοπλισμού |
Για εργοστάσια με πολλαπλούς τροφοδότες και συνδέσεις μετασχηματιστών, οι πελάτες μπορούν να συνδυάσουν μονάδες C, F και V σύμφωνα με διαφορετικές λειτουργίες κυκλώματος. Η αρθρωτή δομή απλοποιεί τη διαμόρφωση του συστήματος ενώ η κλειστή κύρια Το κύκλωμα υποστηρίζει αξιόπιστη λειτουργία σε βιομηχανικά περιβάλλοντα.
Όπου ο χώρος εγκατάστασης είναι περιορισμένος, η συμπαγής δομή με μόνωση αερίου επιτρέπει την εναλλαγή, την προστασία και τη μέτρηση λειτουργίες που πρέπει να ενσωματωθούν σε μικρότερο αποτύπωμα. Οι μονάδες M και PT μπορούν να προστεθούν όταν το έργο απαιτεί ειδική λειτουργίες μέτρησης.
Για εφαρμογές δικτύου δακτυλίου, πολλαπλές λειτουργικές μονάδες μπορούν να συνδυαστούν για να σχηματίσουν ένα κύριο ερμάριο δακτυλίου. Το Το επεκτάσιμο σύστημα ζυγών παρέχει πρόσθετη ευελιξία όταν το δίκτυο διανομής απαιτεί μελλοντική επέκταση.
Ένας πελάτης κατασκευής επέλεξε το Usune 630A Gas Insulated Switchgear για αναβάθμιση διανομής μέσης τάσης. Το πελάτης επικεντρώνεται στη συμπαγή εγκατάσταση, αξιόπιστη λειτουργία και μελλοντική επέκταση. Μετά την εφαρμογή, ο πελάτης εκτίμησε τη σπονδυλωτή διαμόρφωση C/F/V/M/PT, η οποία απλοποίησε την ενοποίηση του συστήματος και βελτίωσε τον χώρο αξιοποίηση.
Για ένα έργο κύριας διανομής δακτυλίου, ο πελάτης απαιτούσε ευέλικτες λειτουργίες μεταγωγής και προστασίας. Το USRM6 Η σειρά ανταποκρίθηκε στην απαίτηση μέσω συνδυασμών επεκτάσιμων μονάδων και μονωμένων συνδέσεων ζυγών. Ο πελάτης αναγνώρισε τη σταθερή λειτουργία, τη συμπαγή σχεδίαση και την βολική ικανότητα επέκτασης του συστήματος.
Ένας πελάτης που λειτουργεί σε περιβάλλον υψηλής υγρασίας επέλεξε τον διακόπτη με μόνωση αερίου Usune λόγω του IP67 του σχεδιασμός κλειστής δεξαμενής αερίου. Ο πελάτης εκτίμησε τη βελτιωμένη προστασία από την υγρασία, τη συμπύκνωση και την εξωτερική μόλυνση, συμβάλλοντας στη μείωση των απαιτήσεων συντήρησης.
Zhejiang Usune Electric Co., Ltd. έχει καθιερώσει συστήματα διαχείρισης σύμφωνα με το Σύστημα Διαχείρισης Ποιότητας ISO 9001, ISO 14001 Σύστημα Περιβαλλοντικής Διαχείρισης και Σύστημα Διαχείρισης Υγείας και Ασφάλειας στην Εργασία ISO 45001.
Προκειμένου να ανταποκριθούν στις διαφορετικές απαιτήσεις της διεθνούς αγοράς, τα προϊόντα διανομής μέσης τάσης της Usune έχουν υποστεί σχετικές Δοκιμές τυπικού τύπου IEC και GB, με τα ισχύοντα προϊόντα να λαμβάνουν πιστοποίηση CE. Αυτές οι πιστοποιήσεις και η ποιότητα τα συστήματα διαχείρισης υποστηρίζουν συνεπή ποιότητα κατασκευής και παρέχουν τεκμηρίωση για τους πελάτες κατά τη διάρκεια της τεχνικής αξιολόγηση και προμήθεια έργου.
Zhejiang Usune Electric Co., Ltd. συνδυάζει αρθρωτό σχεδιασμό διακοπτών, πλήρως κλειστή μόνωση αερίου IP67, ευέλικτο λειτουργικές διαμορφώσεις και διαχείριση ποιότητας για την παροχή αξιόπιστων λύσεων διανομής μέσης τάσης.
Για πελάτες που αγοράζουν διακόπτη 630A με μόνωση ηλεκτρικού πίνακα με αέριο, η Usune μπορεί να παρέχει κατάλληλες διαμορφώσεις σύμφωνα με τις λειτουργίες μεταγωγής, τις απαιτήσεις προστασίας, τις ανάγκες μέτρησης, τις ρυθμίσεις των ζυγών και την εγκατάσταση προϋποθέσεις. Αυτό επιτρέπει στους πελάτες να κατασκευάσουν ένα συμπαγές και ευέλικτο σύστημα διανομής γύρω από την πραγματική τους ισχύ απαιτήσεις διανομής.
Το 630A αναφέρεται στη διαμόρφωση ονομαστικού ρεύματος του εξοπλισμού διανομής. Το πραγματικό ρεύμα λειτουργίας, το επίπεδο τάσης και Η ηλεκτρική διαμόρφωση πρέπει να επιλέγεται σύμφωνα με το σύστημα διανομής και το έργο του πελάτη απαιτήσεις.
Το σύστημα υποστηρίζει C Load Break Switch Unit, F Load Break Switch + Fuse Combination Unit, V Circuit Breaker Unit, M Μονάδα μέτρησης και μονάδα PT Busbar. Αυτές οι μονάδες μπορούν να συνδυαστούν σύμφωνα με την απαιτούμενη κατανομή ισχύος λειτουργίες.
Μπορούν να διαμορφωθούν έως και έξι τυπικές μονάδες μονάδων σε μία δεξαμενή αερίου μόνωσης SF6. Υπάρχουν επίσης επεκτάσιμες διαμορφώσεις διατίθεται μέσω πλήρως μονωμένων και κλειστών βυσμάτων ζυγού.
Η δεξαμενή αερίου έχει βαθμό προστασίας IP67, συμβάλλοντας στην προστασία του πρωτεύοντος κυκλώματος από τη σκόνη, την είσοδο νερού, συνθήκες συμπύκνωσης και σύντομης πλημμύρας.
