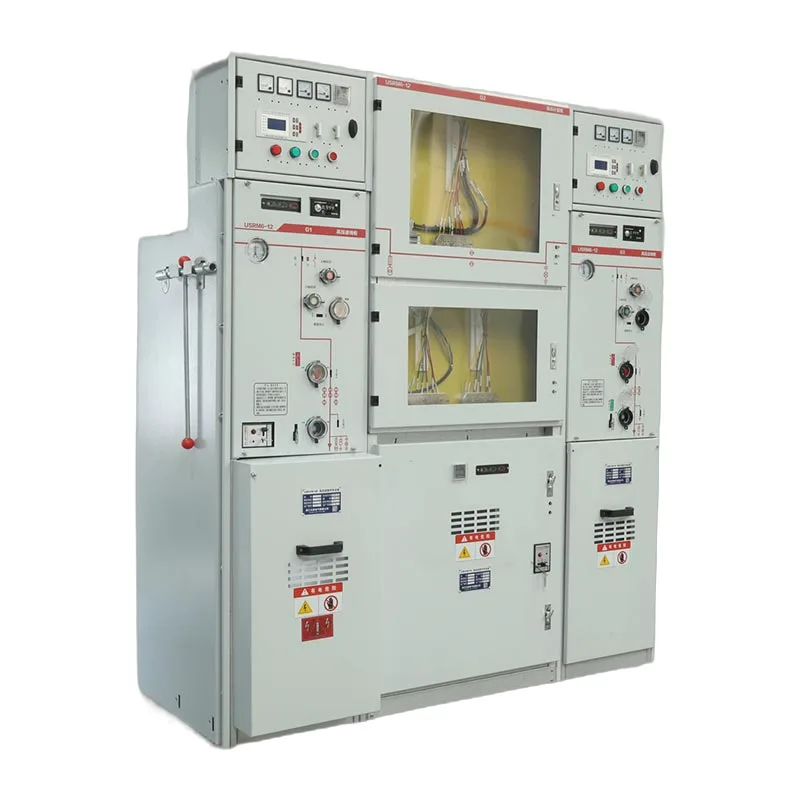

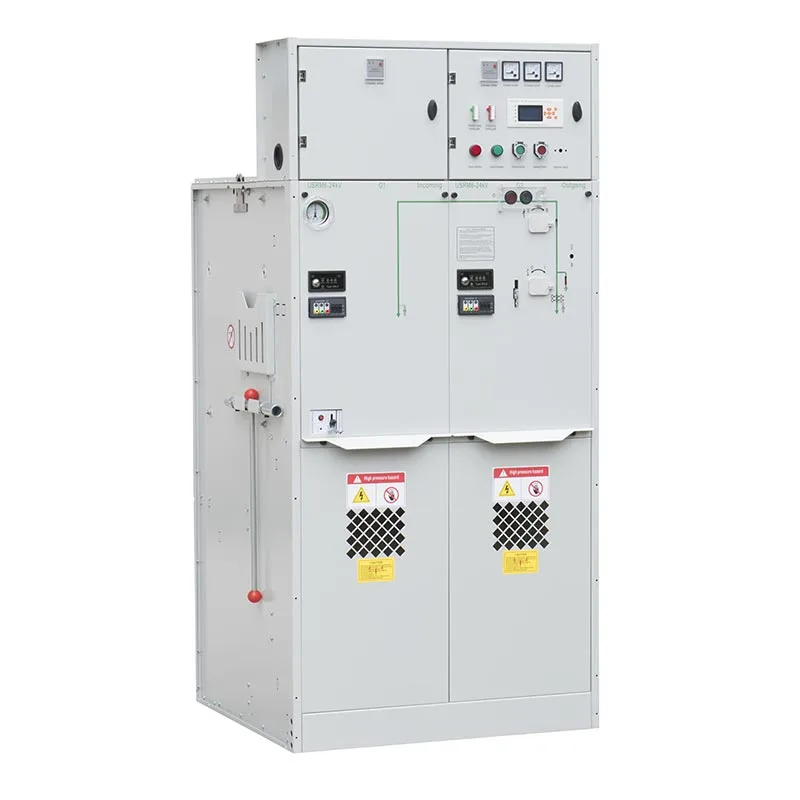

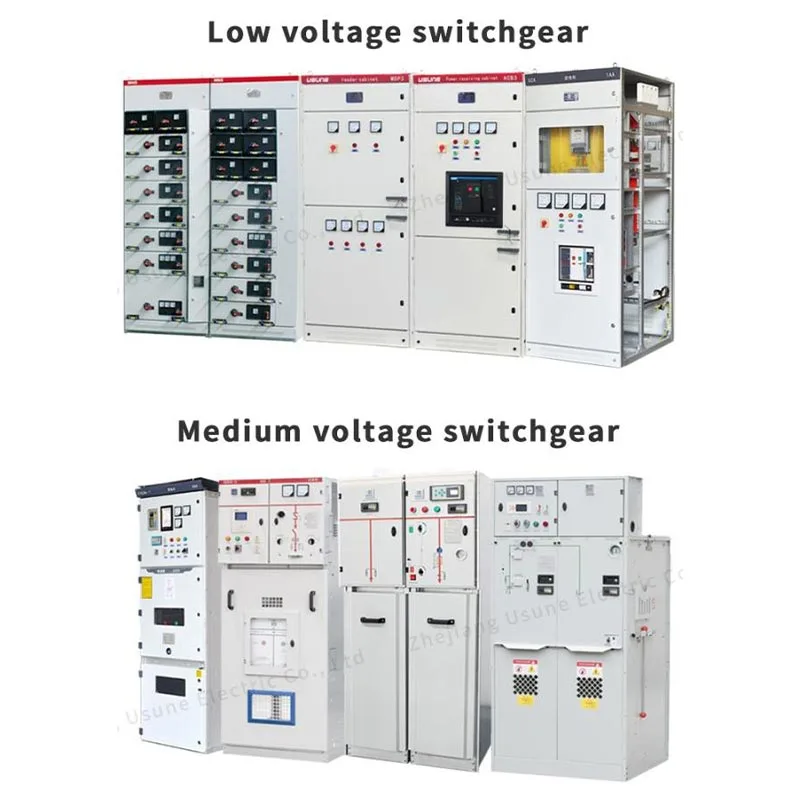

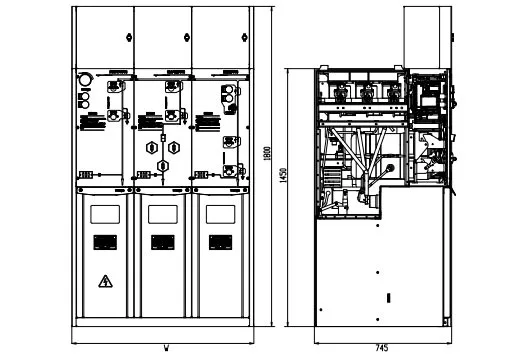

Διαφορετικό από το συμβατικό σύστημα διανομής που βασίζεται σε μεγάλο βαθμό σε περιβάλλοντα εγκατάστασης, Usune 11kv Sf6 Gis Gas Ο μονωμένος διακόπτης απομονώνει τα κύρια ηλεκτρικά εξαρτήματα μέσα σε ένα σφραγισμένο διαμέρισμα αερίου. Το ενσωματωμένο μηχανικό Το σύστημα αλληλασφάλισης βοηθά στην αποφυγή εσφαλμένων λειτουργιών, βελτιώνοντας τόσο την ασφάλεια του χειριστή όσο και την αξιοπιστία του εξοπλισμού.
Ο εξοπλισμός διανομής χρησιμοποιείται ευρέως σε υποσταθμούς μετασχηματιστών, βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας, εμπορικά κτίρια, έργα υποδομής και άλλες εφαρμογές μέσης τάσης 11 kV όπου η ασφάλεια, η αξιοπιστία και η εύκολη λειτουργία ουσιαστικό.
Τα εξαρτήματα του κύριου κυκλώματος περικλείονται μέσα σε μια σφραγισμένη δεξαμενή αερίου SF6, μειώνοντας την άμεση έκθεση σε εξωτερικούς περιβαλλοντικών συνθηκών. Αυτός ο σχεδιασμός βοηθά στην προστασία των ηλεκτρικών εξαρτημάτων από τη σκόνη, την υγρασία, τη ρύπανση και συμπύκνωση, βελτιώνοντας τη μακροπρόθεσμη σταθερότητα λειτουργίας.
Η κλειστή δομή μειώνει επίσης την απαίτηση χώρου σε σύγκριση με τα παραδοσιακά συστήματα διανομής με μόνωση αέρα Εξοπλισμός Usune 11kv Sf6 Gis με μόνωση αερίου κατάλληλος για συμπαγείς υποσταθμούς και ηλεκτρικούς χώρους περιορισμένου χώρου.
Το Usune 11kV SF6 GIS έχει σχεδιαστεί με πολλαπλές μηχανικές προστασίες ασφαλείας για την αποφυγή εσφαλμένης λειτουργίας. Όλα Οι διακόπτες πρέπει να λειτουργούν χρησιμοποιώντας την ειδική χειρολαβή λειτουργίας, διασφαλίζοντας ελεγχόμενες διαδικασίες μεταγωγής.
Ο διακόπτης διακοπής φορτίου ή ο διακόπτης κενού και ο αντίστοιχος διακόπτης γείωσης είναι εξοπλισμένοι με εσωτερικό μηχανική σύμπλεξη. Πρόσθετο κλείδωμα λουκέτου μπορεί επίσης να εφαρμοστεί όταν απαιτείται, παρέχοντας υψηλότερο ασφάλεια κατά τη συντήρηση και τη λειτουργία.
Η κάτω πόρτα μπορεί να ανοίξει μόνο όταν ο διακόπτης γείωσης είναι κλειστός και ο διακόπτης διακοπής φορτίου είναι ανοιχτός θέση, αποτρέποντας την πρόσβαση σε εξαρτήματα με ρεύμα.
Ο διακόπτης γείωσης δεν μπορεί να λειτουργήσει όταν η κάτω πόρτα είναι ανοιχτή, συμβάλλοντας στην αποφυγή επισφαλών συνθηκών συντήρησης.
Ο διακόπτης διακοπής φορτίου δεν μπορεί να κλείσει όταν ο διακόπτης γείωσης είναι κλειστός και ο διακόπτης γείωσης δεν μπορεί να κλείσει λειτουργεί όταν ο διακόπτης διακοπής φορτίου είναι κλειστός.
Για τη λειτουργία της τροφοδοσίας ρεύματος, η πόρτα του διαμερίσματος καλωδίων πρέπει να κλείσει πρώτα. Ο διακόπτης τριών θέσεων είναι τότε λειτουργεί από τη θέση γείωσης στη θέση απομόνωσης και τέλος στη θέση κλεισίματος.
Για μόνωση ισχύος, ο διακόπτης τριών θέσεων λειτουργεί από τη θέση κλεισίματος σε θέση απομόνωσης και μετά από τη θέση θέση γείωσης, επιτρέποντας την ασφαλή πρόσβαση στο διαμέρισμα καλωδίων.
| Οχι. | Είδη | Μονάδα | Μονάδα διακόπτη διακοπής φορτίου | μονάδα συνδυασμού | Μονάδα διακόπτη κυκλώματος |
| 1 | Ονομαστική τάση | kV | 24/12 | 24/12 | 24/12 |
| 2 | Ονομαστική συχνότητα | Hz | 50 | 50 | 50 |
| 3 | Ονομαστικό ρεύμα | A | 630 | 125 (εξαρτάται από το ρεύμα της ασφάλειας) | 630 |
| 4 | Ονομαστική στάθμη μόνωσης-1 λεπτό Τάση αντοχής συχνότητας- Ενδιάμεση φάση, γείωση | kV | 42/65 | 42/65 | 42/65 |
| Ονομαστική στάθμη μόνωσης - 1 λεπτό Απόσταση απομόνωσης τάσης αντοχής συχνότητας | kV | 48/79 | 48/79 | 48/79 | |
| Ονομαστικό επίπεδο μόνωσης-1 λεπτό Αντοχή συχνότητας τάση-Κύκλωμα ελέγχου και βοηθητικό | kV | 2/2 | 2/2 | 2/2 | |
| Ονομαστική στάθμη μόνωσης- Αντοχή σε παλμούς φωτισμού τάση- Ενδιάμεση φάση, γείωση | kV | 75/125 | 75/125 | 75/125 | |
| Ονομαστική στάθμη μόνωσης-Απόσταση απομόνωσης παλμών φωτισμού αντοχής τάσης | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος | kA/s | 25/4 | —— | 25/4 |
| 6 | Ονομαστικό ρεύμα αντοχής κορυφής | kA | 63 | —— | 63 |
| 7 | Ονομαστικό ρεύμα βραχυκυκλώματος | kA | 63 | Περιορίζεται από ασφάλεια HV | 63 |
| 8 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | —— | Περιορίζεται από ασφάλεια HV | 25/25 |
| 9 | Ονομαστικό ρεύμα μετάδοσης | A | —— | 1700/1400 | —— |
| 10 | Ονομαστικό ρεύμα διακοπής ενεργού φορτίου | A | 630 | —— | —— |
| 11 | Ονομαστικό ρεύμα διακοπής κλειστού βρόχου | A | 630 | —— | 630 |
| 12 | Μηχανικός διακόπτης διακοπής φορτίου διάρκειας ζωής/CB | Φορές | 10000 | 10000 | 20000 |
| Διακόπτης μηχανικής απομόνωσης/γείωσης ζωής | Φορές | 5000 | 5000 | 5000 | |
| 13 | Αντοχή κυκλώματος | μΩ | ≤150 | —— | ≤150 |
| 14 | Ονομαστική πίεση φόρτισης (20℃ μανόμετρο) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Ετήσιος σχετικός ρυθμός διαρροής αερίου | % | 0.05 | 0.05 | 0.05 |
| 16 | Καμπίνα πτυχίου προστασίας IP | IP4X | IP4X | IP4X | |
| Βαθμός προστασίας IP-Δοχείο αερίου | IP67 | IP67 | IP67 |
Ο μηχανισμός λειτουργίας χρησιμοποιεί τεχνολογία φόρτισης ελατηρίου για να εξασφαλίσει σταθερή απόδοση μεταγωγής.
Για τη μονάδα συνδυασμού διακόπτη διακοπής φορτίου-ασφάλειας ή τη μονάδα διακόπτη κυκλώματος, το ελατήριο πρέπει να φορτιστεί πριν από την ενεργοποίηση λειτουργία. Η χειρολαβή περιστρέφεται δεξιόστροφα για πλήρη φόρτιση, ακολουθούμενη από πάτημα του πράσινου κλεισίματος κουμπί για να ολοκληρώσετε τη λειτουργία κλεισίματος.
Η λειτουργία ανοίγματος εκτελείται περιστρέφοντας τη χειρολαβή αριστερόστροφα.
Σε εφαρμογές προστασίας μετασχηματιστών που χρησιμοποιούν διακόπτες κενού, ο διακόπτης κυκλώματος μπορεί να διασχίσει το ρελέ προστασίας όταν εμφανίζονται μη φυσιολογικές συνθήκες.
Για μονάδες συνδυασμού διακόπτη διακοπής φορτίου-ασφάλειας, ο διακόπτης διακοπής φορτίου θα σβήσει όταν η ένδειξη ασφάλειας λειτουργεί κάτω συνθήκες υπερέντασης ή βραχυκυκλώματος.
Ο διακόπτης Usune 11kV SF6 GIS με μόνωση αερίου μπορεί να διαμορφωθεί σύμφωνα με διαφορετική κατανομή μέσης τάσης απαιτήσεις, συμπεριλαμβανομένων:
● Εφαρμογές προστασίας μετασχηματιστών
● Βιομηχανικά συστήματα τροφοδοσίας
● Κλειδώστε τα κύρια δίκτυα διανομής
● Συστήματα ηλεκτρικής ενέργειας εμπορικών κτιρίων
● Συμπαγείς υποσταθμοί
Ο σφραγισμένος σχεδιασμός μόνωσης SF6 και ο αξιόπιστος μηχανισμός λειτουργίας καθιστούν τον εξοπλισμό κατάλληλο για εφαρμογές που απαιτούν συνεχής λειτουργία και υψηλές προδιαγραφές ασφαλείας.
Ο διακόπτης Usune 11kv Sf6 Gis με μόνωση αερίου είναι σχεδιασμένος για εύκολη μεταφορά και εγκατάσταση στο χώρο.
Ο εξοπλισμός είναι εξοπλισμένος με δακτυλίους ανύψωσης για τη μεταφορά γερανού και μπορεί επίσης να μετακινηθεί με εξοπλισμό περονοφόρου ανυψωτικού ανυψωτικού. Διαφορετικοί συνδυασμοί μονάδων έχουν σχεδιαστεί με πρακτικές ρυθμίσεις βάρους για απλοποίηση του χειρισμού κατά τη διάρκεια του έργου εγκατάσταση.
Πριν από την εγκατάσταση, οι πελάτες θα πρέπει να ελέγχουν την κατάσταση του εξοπλισμού μετά τη μεταφορά, συμπεριλαμβανομένων:
● Διαθεσιμότητα χειρολαβής
● Κατάσταση ένδειξης πίεσης
● Λειτουργία μηχανικής λειτουργίας
● Οποιαδήποτε ορατή ζημιά κατά τη μεταφορά
Ο δείκτης πίεσης θα πρέπει να παραμείνει εντός της κανονικής πράσινης περιοχής πριν τεθεί σε λειτουργία.
Για ασφαλή και σταθερή λειτουργία, η βάση εγκατάστασης θα πρέπει να πληροί τις ακόλουθες απαιτήσεις:
● Η φέρουσα ικανότητα εδάφους πρέπει να είναι τουλάχιστον 500kg/m²
● Η επιφάνεια εγκατάστασης πρέπει να παραμένει επίπεδη και λεία
● Οι αγωγοί καλωδίων πρέπει να προετοιμάζονται σύμφωνα με τις απαιτήσεις του έργου
● Οι αγωγοί καλωδίων πρέπει να σφραγίζονται σωστά για να αποφευχθεί η διείσδυση υγρασίας
● Οι διαστάσεις των καναλιών από χάλυβα βάσης πρέπει να προετοιμάζονται σύμφωνα με τα σχέδια του κατασκευαστή
Η σωστή προετοιμασία της βάσης βοηθά στη διασφάλιση της ακριβούς εγκατάστασης, της αξιόπιστης σύνδεσης καλωδίων και του μακροπρόθεσμου εξοπλισμού απόδοση.
| Σύγκριση | Usune 11kV SF6 GIS | Παραδοσιακό AIS |
| Μέθοδος μόνωσης | Σφραγισμένη δομή με μόνωση αερίου SF6 | Αερομόνωση |
| Προστασία του Περιβάλλοντος | Λιγότερο επηρεάζεται από τη σκόνη, την υγρασία και τη ρύπανση | Εξαρτάται περισσότερο από το περιβάλλον εγκατάστασης |
| Ασφάλεια | Μηχανική αλληλοσύνδεση και πέντε προστασίες ασφαλείας | Η προστασία εξαρτάται από τις διαδικασίες λειτουργίας |
| Χώρος Εγκατάστασης | Συμπαγής σχεδιασμός | Απαιτεί μεγαλύτερο διάκενο |
| Συντήρηση | Μειωμένες απαιτήσεις περιβαλλοντικής συντήρησης | Απαιτεί περισσότερη προστασία του περιβάλλοντος |
| Λειτουργία | Ελεγχόμενη ακολουθία μεταγωγής | Μεγαλύτερη εξάρτηση από την εμπειρία χειριστή |
Ένας πελάτης χρησιμοποίησε το Usune 11kV SF6 GIS για ένα βιομηχανικό σύστημα διανομής ισχύος όπου η ασφαλής μεταγωγή και περιορισμένη ο χώρος εγκατάστασης ήταν βασικές ανησυχίες. Μετά την εγκατάσταση, ο πελάτης τόνισε τη συμπαγή δομή του ντουλαπιού και μηχανική μανδάλωση, η οποία έκανε πιο ελεγχόμενες τις καθημερινές λειτουργίες μεταγωγής και μείωσε τον κίνδυνο λανθασμένων λειτουργία.
Για μια εφαρμογή προστασίας μετασχηματιστή, ο πελάτης επέλεξε τη διαμόρφωση του διακόπτη κενού με προστασία που βασίζεται σε ρελέ. Ο πελάτης βρήκε χρήσιμη τη λειτουργία αυτόματου ταξιδιού και τη σαφή ακολουθία λειτουργίας ανταποκρίνεται σε μη φυσιολογικές τρέχουσες συνθήκες ενώ απλοποιεί τη λειτουργία ρουτίνας.
Κατά τη λειτουργία του εργοταξίου, οι πελάτες εκτιμούσαν ιδιαίτερα το σύστημα κλειδώματος πέντε ασφαλείας. Η απαιτούμενη ακολουθία μεταξύ Η πόρτα του καλωδίου, ο διακόπτης γείωσης και ο διακόπτης διακοπής φορτίου κατέστησαν σαφέστερες τις διαδικασίες συντήρησης και συνέβαλαν στην αποφυγή μη ασφαλών πρόσβαση στο διαμέρισμα καλωδίων.
Zhejiang Usune Electric Co., Ltd. έχει δημιουργήσει ένα ολοκληρωμένο σύστημα διαχείρισης σύμφωνα με το ISO 9001 Quality Σύστημα Διαχείρισης, Σύστημα Περιβαλλοντικής Διαχείρισης ISO 14001 και Διαχείριση Υγείας και Ασφάλειας στην Εργασία ISO 45001 Σύστημα.
Για να ανταποκριθούν στις απαιτήσεις της διεθνούς αγοράς, τα προϊόντα διανομής μέσης τάσης Usune έχουν περάσει τα σχετικά IEC και GB οι τυπικές δοκιμές τύπου και τα ισχύοντα προϊόντα έχουν λάβει πιστοποίηση CE. Εφαρμόζεται αυστηρός ποιοτικός έλεγχος σε όλες τις διαδικασίες παραγωγής, επιθεώρησης και δοκιμών για να διασφαλιστεί η αξιόπιστη απόδοση για την παγκόσμια διανομή ενέργειας εφαρμογές.
Η μηχανική ασφάλιση αποτρέπει λανθασμένες αλληλουχίες μεταγωγής μεταξύ διακοπτών φορτίου, διακόπτες κυκλώματος και διακόπτες γείωσης. Βοηθά στην προστασία των χειριστών και του εξοπλισμού κατά τη λειτουργία και τη συντήρηση.
Πριν από την εγκατάσταση, οι πελάτες θα πρέπει να ελέγξουν τις συνθήκες μεταφοράς, την κατάσταση του δείκτη πίεσης, τη χειρολαβή λειτουργίας διαθεσιμότητα και απόδοση μηχανικής λειτουργίας. Οποιαδήποτε ζημιά ή λείπουν εξαρτήματα θα πρέπει να αναφέρονται αμέσως.
Είναι κατάλληλο για υποσταθμούς μετασχηματιστών, βιομηχανικές εγκαταστάσεις, εμπορικές εγκαταστάσεις, έργα υποδομής και άλλα συστήματα διανομής μέσης τάσης 11 kV που απαιτούν αξιόπιστη και ασφαλή λειτουργία.
Η Usune συνδυάζει τεχνολογία μόνωσης αερίου SF6, μηχανική ασφάλιση, αξιόπιστους μηχανισμούς λειτουργίας και αυστηρός ποιοτικός έλεγχος για την παροχή μιας ασφαλούς και συμπαγούς λύσης για σύγχρονα δίκτυα διανομής μέσης τάσης 11 kV.
