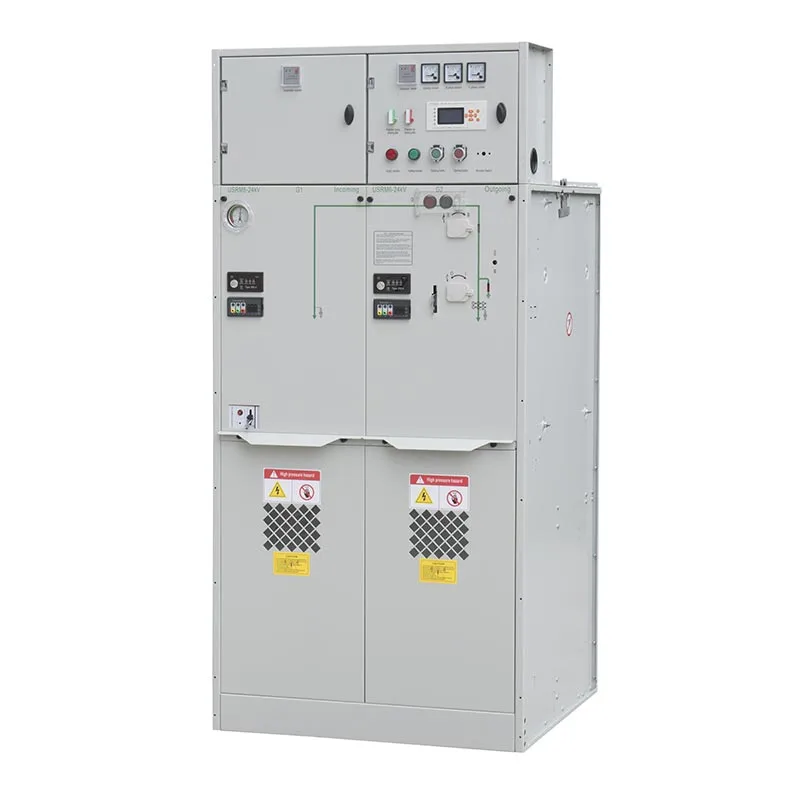

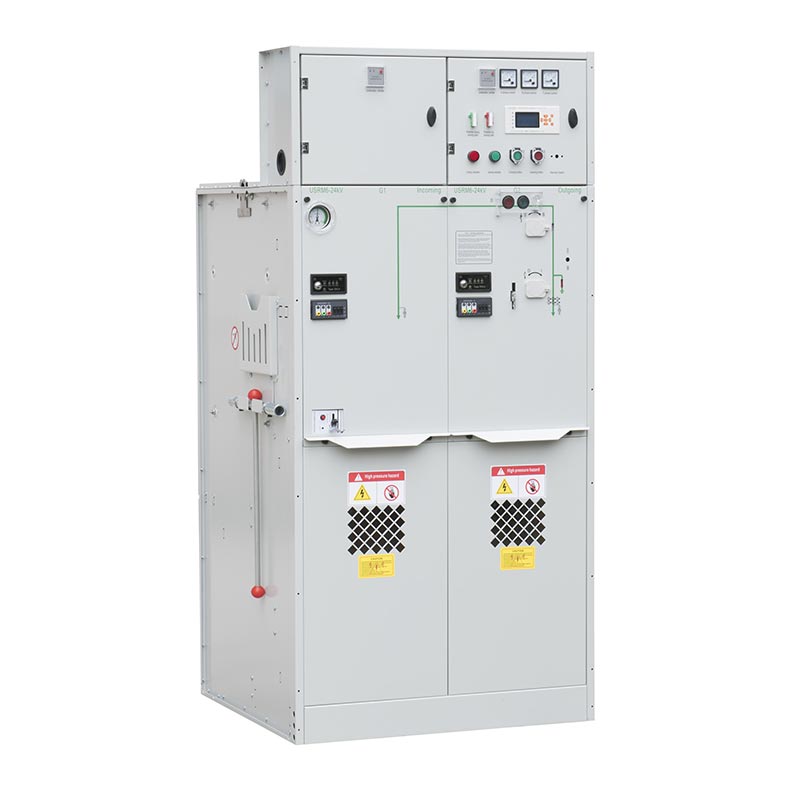

Ο διακόπτης Usune 24kV με μόνωση αερίου είναι διαθέσιμος με διαφορετικές λειτουργικές μονάδες για να ταιριάζει με τη συγκεκριμένη διανομή απαιτήσεις. Η μονάδα C είναι μια μονάδα διακόπτη διακοπής φορτίου για εναλλαγή φορτίου και έλεγχο διανομής, η μονάδα F είναι μια μονάδα φορτίου Μονάδα συνδυασμού διακοπτών-ασφάλειας για προστασία μετασχηματιστή και τροφοδότη και η μονάδα V είναι μια μονάδα διακόπτη κυκλώματος για εφαρμογές που απαιτούν προηγμένες λειτουργίες μεταγωγής και προστασίας.
Με τη συμπαγή κλειστή δομή, την ευέλικτη λειτουργική διαμόρφωση και την αξιόπιστη απόδοση μόνωσης, Usune παρέχει μια πρακτική λύση για πελάτες που θέλουν να βελτιώσουν την ασφάλεια διανομής ρεύματος μειώνοντας ταυτόχρονα την εγκατάσταση χώρο.

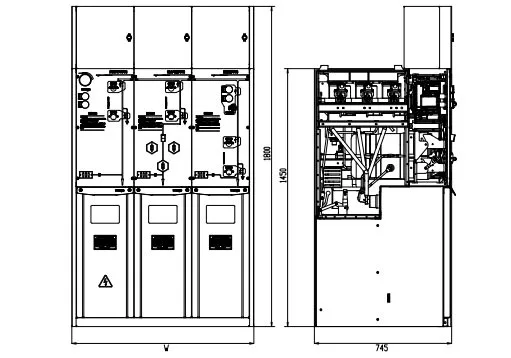

Ο σφραγισμένος σχεδιασμός με μόνωση αερίου τοποθετεί τα κύρια ηλεκτρικά εξαρτήματα μέσα σε ένα κλειστό ντουλάπι, μειώνοντας έκθεση σε σκόνη, υγρασία και εξωτερική μόλυνση. Αυτή η συμπαγής δομή βοηθά στη βελτιστοποίηση του χώρου εγκατάστασης και είναι ιδιαίτερα κατάλληλο για υποσταθμούς, βιομηχανικές εγκαταστάσεις και έργα αστικής διανομής όπου υπάρχει διαθέσιμος χώρος περιορισμένη.
Ο διακόπτης Usune 24kV με μόνωση αερίου υποστηρίζει διαφορετικές λειτουργικές διαμορφώσεις ανάλογα με το δίκτυο διανομής απαιτήσεις. Η μονάδα C χρησιμοποιεί διακόπτη διακοπής φορτίου για αξιόπιστη εναλλαγή φορτίου, η μονάδα F συνδυάζει μια διακοπή φορτίου διακόπτης με ασφάλειες για προστασία μετασχηματιστή και τροφοδότη, ενώ η μονάδα V χρησιμοποιεί διακόπτη κυκλώματος για εφαρμογές που απαιτούν πιο ολοκληρωμένες δυνατότητες μεταγωγής και προστασίας.
Ο διακόπτης είναι σχεδιασμένος για θερμοκρασίες περιβάλλοντος από -40°C έως +50°C, με μέση θερμοκρασία 24 ωρών όχι άνω των 35°C. Μπορεί να χρησιμοποιηθεί σε υψόμετρο έως 4.000 m, ενώ ιδιαίτερη προσοχή πρέπει να δοθεί στη φόρτιση αερίου πίεση όταν ο εξοπλισμός είναι εγκατεστημένος πάνω από 1.000 m. Για εγκαταστάσεις σε μεγάλο υψόμετρο, η τελική διαμόρφωση θα πρέπει να επιβεβαιωθεί με το Usune σύμφωνα με τις πραγματικές συνθήκες λειτουργίας.
Η κλειστή δομή βοηθά στη μείωση της επιρροής της περιβαλλοντικής μόλυνσης στα εσωτερικά εξαρτήματα, τα οποία μπορούν απλοποίηση της τακτικής διαχείρισης εξοπλισμού. Αυτό καθιστά τον πίνακα διανομής κατάλληλο για πελάτες που χρειάζονται αξιόπιστους εξοπλισμός μέσης τάσης με μειωμένο φόρτο εργασίας συντήρησης.
Το τυπικό υψόμετρο εξυπηρέτησης είναι έως και 4.000 m. Όταν ο εξοπλισμός είναι εγκατεστημένος σε υψόμετρο μεγαλύτερο από 1.000 m, η πίεση φόρτισης μπορεί να ρυθμιστεί ανάλογα με το πραγματικό υψόμετρο εγκατάστασης. Για εγκαταστάσεις άνω των 2.000 m, θα πρέπει να δοθεί ιδιαίτερη προσοχή στη μειωμένη ατμοσφαιρική πίεση και στις προκύπτουσες απαιτήσεις μόνωσης.
Ο εξοπλισμός έχει σχεδιαστεί για εύρος θερμοκρασίας περιβάλλοντος από -40°C έως +50°C, με μέση θερμοκρασία πάνω από 24 ώρες που δεν υπερβαίνει τους 35°C. Αυτό το ευρύ φάσμα θερμοκρασιών λειτουργίας επιτρέπει στον πίνακα διανομής να εξυπηρετεί τόσο την ψυχρή περιοχή όσο και εφαρμογές θερμού κλίματος όταν οι συνολικές συνθήκες του έργου πληρούν τις καθορισμένες απαιτήσεις.
Η σχετική υγρασία έχει σχεδιαστεί για συνθήκες που δεν υπερβαίνουν το 95% εντός 24 ωρών και όχι περισσότερο από 90% σε μηνιαία βάση. Το περιβάλλον εγκατάστασης θα πρέπει επίσης να είναι απαλλαγμένο από εκρηκτικά ή διαβρωτικά αέρια που θα μπορούσαν επηρεάζουν αρνητικά τον εξοπλισμό.
Ο πίνακας διανομής πρέπει να τοποθετείται σε θέσεις χωρίς εκρηκτικά ή διαβρωτικά αέρια ή σοβαρές κρούσεις και κρούσεις. Το Το επίπεδο περιβαλλοντικής μόλυνσης δεν πρέπει να υπερβαίνει το επίπεδο III σύμφωνα με το GB/T 5582. Ειδικές συνθήκες λειτουργίας θα πρέπει να κοινοποιούνται στον κατασκευαστή πριν από την παραγωγή, ώστε να είναι δυνατή η κατάλληλη διαμόρφωση του εξοπλισμού επιβεβαιώθηκε.
Η μονάδα C έχει σχεδιαστεί για μεταγωγή φορτίου μέσης τάσης και έλεγχο διανομής. Παρέχει ένα πρακτικό διαμόρφωση για εφαρμογές τροφοδοσίας και δικτύου όπου απαιτείται αξιόπιστη εναλλαγή φορτίου χωρίς την ανάγκη α διάταξη προστασίας που βασίζεται σε διακόπτη κυκλώματος.
Η μονάδα F συνδυάζει διακόπτη διακοπής φορτίου με ασφάλειες για να παρέχει λειτουργίες μεταγωγής και προστασίας. Είναι ιδιαίτερα κατάλληλο για εφαρμογές τροφοδοσίας μετασχηματιστών όπου υπάρχει συμπαγής εξοπλισμός και αποτελεσματική προστασία από βραχυκύκλωμα απαιτείται.
Η μονάδα V χρησιμοποιεί διακόπτη κυκλώματος για εφαρμογές που απαιτούν πιο ολοκληρωμένες λειτουργίες μεταγωγής και προστασίας. Είναι κατάλληλο για συστήματα διανομής μέσης τάσης όπου υπάρχει διακοπή κυκλώματος και συντονισμός προστασίας σημαντικές απαιτήσεις.
| Οχι. | Είδη | Μονάδα | Μονάδα διακόπτη διακοπής φορτίου | μονάδα συνδυασμού | Μονάδα διακόπτη κυκλώματος |
| 1 | Ονομαστική τάση | kV | 24/12 | 24/12 | 24/12 |
| 2 | Ονομαστική συχνότητα | Hz | 50 | 50 | 50 |
| 3 | Ονομαστικό ρεύμα | A | 630 | 125 (εξαρτάται από το ρεύμα της ασφάλειας) | 630 |
| 4 | Ονομαστική στάθμη μόνωσης-1 λεπτό Τάση αντοχής συχνότητας- Ενδιάμεση φάση, γείωση | kV | 42/65 | 42/65 | 42/65 |
| Ονομαστική στάθμη μόνωσης - 1 λεπτό Απόσταση απομόνωσης τάσης αντοχής συχνότητας | kV | 48/79 | 48/79 | 48/79 | |
| Ονομαστικό επίπεδο μόνωσης-1 λεπτό Αντοχή συχνότητας τάση-Κύκλωμα ελέγχου και βοηθητικό | kV | 2/2 | 2/2 | 2/2 | |
| Ονομαστική στάθμη μόνωσης- Αντοχή σε παλμούς φωτισμού τάση- Ενδιάμεση φάση, γείωση | kV | 75/125 | 75/125 | 75/125 | |
| Ονομαστική στάθμη μόνωσης-Απόσταση απομόνωσης παλμών φωτισμού αντοχής τάσης | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος | kA/s | 25/4 | —— | 25/4 |
| 6 | Ονομαστικό ρεύμα αντοχής κορυφής | kA | 63 | —— | 63 |
| 7 | Ονομαστικό ρεύμα βραχυκυκλώματος | kA | 63 | Περιορίζεται από ασφάλεια HV | 63 |
| 8 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | —— | Περιορίζεται από ασφάλεια HV | 25/25 |
| 9 | Ονομαστικό ρεύμα μετάδοσης | A | —— | 1700/1400 | —— |
| 10 | Ονομαστικό ρεύμα διακοπής ενεργού φορτίου | A | 630 | —— | —— |
| 11 | Ονομαστικό ρεύμα διακοπής κλειστού βρόχου | A | 630 | —— | 630 |
| 12 | Μηχανικός διακόπτης διακοπής φορτίου διάρκειας ζωής/CB | Φορές | 10000 | 10000 | 20000 |
| Διακόπτης μηχανικής απομόνωσης/γείωσης ζωής | Φορές | 5000 | 5000 | 5000 | |
| 13 | Αντοχή κυκλώματος | μΩ | ≤150 | —— | ≤150 |
| 14 | Ονομαστική πίεση φόρτισης (20℃ μανόμετρο) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Ετήσιος σχετικός ρυθμός διαρροής αερίου | % | 0.05 | 0.05 | 0.05 |
| 16 | Καμπίνα πτυχίου προστασίας IP | IP4X | IP4X | IP4X | |
| Βαθμός προστασίας IP-Δοχείο αερίου | IP67 | IP67 | IP67 |
Ο διακόπτης Usune 24kV με μόνωση αερίου μπορεί να χρησιμοποιηθεί σε βιομηχανικές εγκαταστάσεις όπου αξιόπιστη μεταγωγή μέσης τάσης και η προστασία είναι απαραίτητη για τη συνεχή παραγωγή. Το συμπαγές περίβλημα βοηθά στη βελτιστοποίηση του ηλεκτρικού χώρου του δωματίου, ενώ οι διαμορφώσεις C, F και V επιτρέπουν στον εξοπλισμό να ταιριάξει με διαφορετικό τροφοδότη και μετασχηματιστή απαιτήσεις.
Οι μονάδες F και V μπορούν να διαμορφωθούν για εφαρμογές μετασχηματιστή και τροφοδότη όπου λειτουργούν προστασία και μεταγωγή πρέπει να ενσωματωθούν σε ένα συμπαγές σύστημα μέσης τάσης. Ο κλειστός σχεδιασμός βοηθά επίσης στην προστασία του εσωτερικού συστατικά από μόλυνση του περιβάλλοντος.
Οι αστικοί υποσταθμοί, οι εμπορικές εγκαταστάσεις και τα έργα υποδομής έχουν συχνά αυστηρές απαιτήσεις για εξοπλισμό μέγεθος και λειτουργική αξιοπιστία. Ο συμπαγής σχεδιασμός του διακόπτη Usune με μόνωση αερίου 24kV τον καθιστά κατάλληλο για έργα όπου ο χώρος εγκατάστασης είναι περιορισμένος και απαιτείται αξιόπιστη διανομή μέσης τάσης.
Ο διακόπτης με μόνωση αερίου χρησιμοποιεί μια κλειστή και συμπαγή δομή, που επιτρέπει την απαιτούμενη μεταγωγή και προστασία λειτουργίες που πρέπει να ενσωματωθούν σε μικρότερο αποτύπωμα εγκατάστασης. Παραδοσιακά συστήματα διανομής με μόνωση αέρα γενικά απαιτεί μεγαλύτερες ηλεκτρικές αποστάσεις, με αποτέλεσμα υψηλότερες απαιτήσεις χώρου.
Η κλειστή δομή του διακόπτη Usune με μόνωση αερίου μειώνει την άμεση έκθεση των εσωτερικών ηλεκτρικών εξαρτημάτων στη σκόνη, την υγρασία και την εξωτερική μόλυνση. Ο παραδοσιακός εξοπλισμός με μόνωση αέρα εξαρτάται περισσότερο από το περιβάλλον εγκατάστασης και μπορεί να απαιτεί πρόσθετη περιβαλλοντική προστασία σε απαιτητικές τοποθεσίες.
Οι μονάδες C, F και V επιτρέπουν στους πελάτες να επιλέξουν διαφορετικές λειτουργίες μεταγωγής και προστασίας ανάλογα με τις δικές τους απαιτήσεις διανομής. Αυτή η αρθρωτή προσέγγιση παρέχει μεγαλύτερη ευελιξία από τη χρήση ενός μόνο σταθερού εξοπλισμού διανομής διαμόρφωση για διαφορετικές εφαρμογές.
Ο διακόπτης Usune 24kV με μόνωση αερίου έχει σχεδιαστεί σύμφωνα με τα ισχύοντα κινεζικά πρότυπα για μέση τάση εξοπλισμός διανομής και ηλεκτρικός εξοπλισμός, συμπεριλαμβανομένου του GB 3804-2004 για διακόπτες διακοπής φορτίου εναλλασσόμενου ρεύματος υψηλής τάσης, GB 1984-2014 για διακόπτες κυκλώματος υψηλής τάσης AC, GB 16926-2009 για συνδυασμούς διακόπτη διακοπής φορτίου AC υψηλής τάσης και ασφάλεια GB 1985-2014 για διακόπτες απομόνωσης και γείωσης AC υψηλής τάσης.
Ο εξοπλισμός παραπέμπει επίσης στο GB 3906-2006 για 3,6kV–40,5kV AC με μεταλλικό εξοπλισμό και εξοπλισμό ελέγχου, GB/T 11022-2011 για κοινές τεχνικές απαιτήσεις διακοπτών υψηλής τάσης και εξοπλισμού ελέγχου, GB 4208-2008 για περίβλημα προστασία, GB/T 5582-1993 για επίπεδα ρύπανσης εξωτερικής μόνωσης και DL/T 404-2007 για ηλεκτρικούς διακόπτες AC με μέταλλο και εξοπλισμός ελέγχου.
Άλλες ισχύουσες απαιτήσεις περιλαμβάνουν GB/T 13384-2008 για μηχανικές και ηλεκτρικές τεχνικές συνθήκες προϊόντος, GB 191-2008 για σήμανση συσκευασίας και μεταφοράς και GB 311.1-2012 για συντονισμό μόνωσης υψηλής τάσης εξοπλισμό μεταφοράς και διανομής. Τα τελικά ισχύοντα πρότυπα θα πρέπει να επιβεβαιώνονται σύμφωνα με το προϊόν τη διαμόρφωση και την αγορά-στόχο.
Ο διακόπτης μέσης τάσης Usune έχει εφαρμοστεί σε βιομηχανικά έργα όπως χημικά εργοστάσια και κατασκευή εγκαταστάσεις. Οι πελάτες επικεντρώνονται στη σταθερή λειτουργία, τη συμπαγή εγκατάσταση και την αξιόπιστη απόδοση προστασίας. Το Η σφραγισμένη δομή με μόνωση αερίου συμβάλλει στη μείωση της επίδρασης της σκόνης, της υγρασίας και των περιβαλλοντικών συνθηκών, υποστηρίζοντας μακροπρόθεσμη αξιοπιστία εξοπλισμού.
Τα προϊόντα Usune έχουν παρασχεθεί για έργα υποδομής και ενέργειας, συμπεριλαμβανομένων των υδροηλεκτρικών σταθμών, του πετρελαίου εγκαταστάσεις αποθήκευσης και έργα μεταφοράς. Οι πελάτες εκτιμούν την ευέλικτη λειτουργική διαμόρφωση C, F και V, που επιτρέπει την προσαρμογή του εξοπλισμού διανομής για διαφορετικές απαιτήσεις μεταγωγής, προστασίας και διανομής.
Με βάση τις εφαρμογές έργων, οι πελάτες εκτιμούν κυρίως τον διακόπτη Usune για τον συμπαγή σχεδιασμό του, τον αξιόπιστο απόδοση μόνωσης, ευέλικτη διαμόρφωση και χαμηλές απαιτήσεις συντήρησης. Η αρθρωτή δομή βοηθά Οι πελάτες επιλέγουν κατάλληλες λύσεις σύμφωνα με διαφορετικά συστήματα διανομής μέσης τάσης.
Zhejiang Usune Electric Co., Ltd. έχει δημιουργήσει ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας σύμφωνα με το ISO 9001 Quality Σύστημα Διαχείρισης, Σύστημα Περιβαλλοντικής Διαχείρισης ISO 14001 και Διαχείριση Υγείας και Ασφάλειας στην Εργασία ISO 45001 Σύστημα.
Για να ανταποκριθεί στις διαφορετικές απαιτήσεις της αγοράς, ο διακόπτης Usune με μόνωση αερίου 24 kV έχει περάσει τον σχετικό τυπικό τύπο IEC και GB δοκιμές και έλαβε πιστοποίηση CE. Τα προϊόντα κατασκευάζονται με αυστηρές διαδικασίες ποιοτικού ελέγχου για υποστήριξη αξιόπιστη απόδοση, ασφάλεια και συμμόρφωση για παγκόσμιες εφαρμογές διανομής ηλεκτρικής ενέργειας μέσης τάσης.
Το καθορισμένο εύρος θερμοκρασίας περιβάλλοντος είναι -40°C έως +50°C, με μέση θερμοκρασία για 24 ώρες όχι μεγαλύτερη από 35°C.
Η καθορισμένη σχετική υγρασία δεν είναι μεγαλύτερη από 95% εντός 24 ωρών και όχι μεγαλύτερη από 90% σε μηνιαία βάση. Το Ο εξοπλισμός πρέπει να εγκαθίσταται σε περιβάλλον χωρίς εκρηκτικά ή διαβρωτικά αέρια και εντός των προδιαγραφόμενων επίπεδο ρύπανσης.
Ναί. Οι λειτουργικές μονάδες C, F και V μπορούν να επιλεγούν σύμφωνα με το δίκτυο διανομής του πελάτη, τη μεταγωγή και απαιτήσεις προστασίας. Για ειδικά περιβάλλοντα λειτουργίας, οι πελάτες θα πρέπει να παρέχουν τις σχετικές προϋποθέσεις πριν παραγγέλνοντας έτσι το Usune μπορεί να αξιολογήσει την κατάλληλη διαμόρφωση.
Ο σχεδιασμός του προϊόντος αναφέρεται σε ισχύοντα πρότυπα GB και DL/T, συμπεριλαμβανομένων των απαιτήσεων που καλύπτουν διακόπτες διακοπής φορτίου, διακόπτες κυκλώματος, συνδυασμοί ασφαλειών, εξοπλισμός διανομής με μέταλλο, προστασία περιβλήματος, συντονισμός μόνωσης και γενικές τεχνικές απαιτήσεις για συσκευές διανομής υψηλής τάσης.
Zhejiang Usune Electric Co., Ltd. παρέχει ηλεκτρικό εξοπλισμό μέσης τάσης για διαφορετική διανομή ισχύος απαιτήσεις. Ο διακόπτης με μόνωση αερίου 24 kV συνδυάζει μια συμπαγή κλειστή δομή με εύκαμπτα C, F και V λειτουργικές μονάδες, που επιτρέπουν στους πελάτες να διαμορφώνουν τον εξοπλισμό σύμφωνα με συγκεκριμένες απαιτήσεις δικτύου.
Το Usune υποστηρίζει επίσης τεχνική επικοινωνία για ειδικές συνθήκες λειτουργίας. Για εφαρμογές που αφορούν υψηλή υψόμετρο, ακραίες θερμοκρασίες ή άλλες μη τυποποιημένες περιβαλλοντικές συνθήκες, οι πελάτες μπορούν να παρέχουν λεπτομέρειες για το έργο πριν από την παραγγελία, ώστε η διαμόρφωση του εξοπλισμού και οι παράμετροι λειτουργίας να μπορούν να αξιολογηθούν σωστά.
