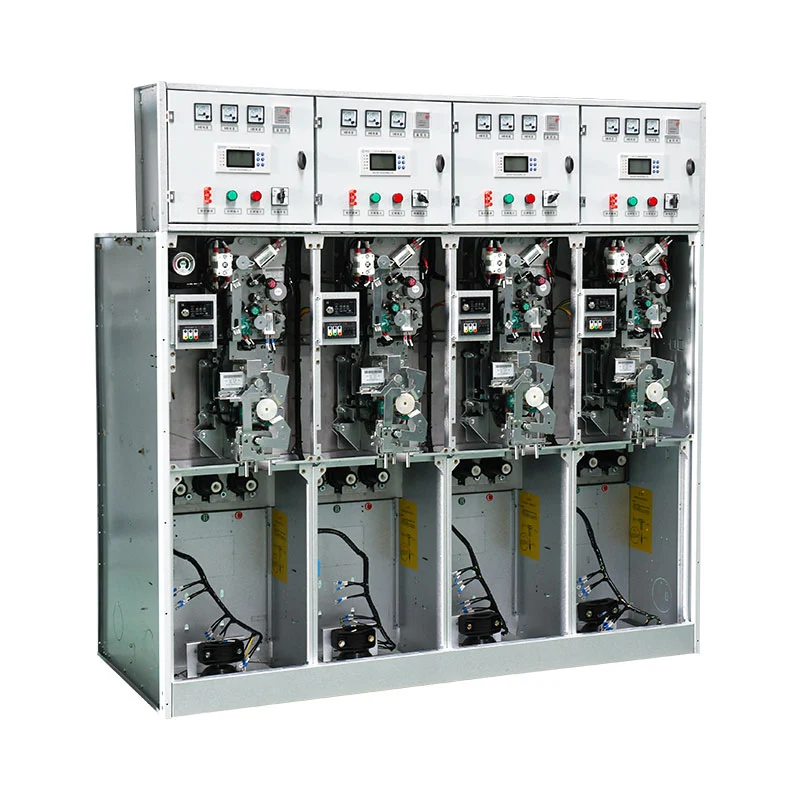

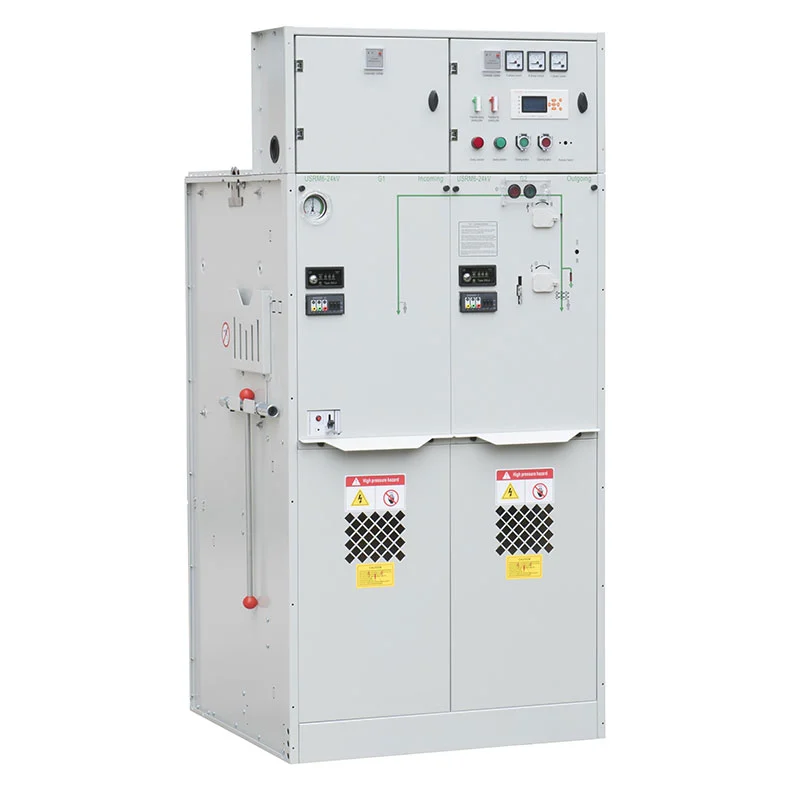

Διακόπτης 24kv 33kv Sf6 Gis με μόνωση αερίου

Ο διακόπτης με μόνωση αερίου 24kv 33kv Sf6 Gis είναι ιδιαίτερα κατάλληλος για υπόγειες εγκαταστάσεις, παράκτιες περιοχές, οροπέδια, αστικοί υποσταθμοί και άλλες τοποθεσίες όπου υπάρχει χώρος εγκατάστασης ή περιβαλλοντικές συνθήκες προκλητική. Η κλειστή κατασκευή παρέχει επίσης ένα συμπαγές αποτύπωμα εξοπλισμού, καθιστώντας ευκολότερο το έργο σχεδιαστές να ενσωματώσουν εξοπλισμό διανομής μέσης τάσης σε υποσταθμούς και δευτερεύοντες σταθμούς μετασχηματιστών.

Modular Configuration

Τα έργα διανομής ηλεκτρικής ενέργειας σπάνια έχουν πανομοιότυπες απαιτήσεις κυκλώματος. Χρειάζεται επομένως ένα συμπαγές σύστημα διανομής ευελιξία διαμόρφωσης αντί να βασίζεται σε μια ενιαία σταθερή διάταξη. Η σειρά USRM6 υιοθετεί ένα αρθρωτό σχεδιασμός που μπορεί να διαμορφωθεί με διαφορετικές λειτουργικές μονάδες, συμπεριλαμβανομένου του C για μονάδες διακόπτη διακοπής φορτίου, F για μονάδες συνδυασμού, και V για μονάδες διακόπτη κυκλώματος.

Οι τυπικές μονάδες μονάδων και οι μονάδες μονάδων σταθερού συνδυασμού μπορούν να επιλεγούν σύμφωνα με το ηλεκτρικό σχήμα. Αν Διατίθεται επίσης επεκτάσιμη διαμόρφωση κύριου διαύλου, επιτρέποντας πολλαπλές μονάδες να συνδυαστούν σε διαφορετικές ρυθμίσεις διακοπτών. Αυτή η αρθρωτή προσέγγιση βοηθά τις ομάδες μηχανικών να προσαρμόσουν τον εξοπλισμό σε διαφορετικούς τροφοδότες, απαιτήσεις μετασχηματιστή, προστασίας, απομόνωσης και διανομής.

Σχεδιασμός Χαμηλής Συντήρησης

Ο συμβατικός ηλεκτρικός εξοπλισμός εξωτερικού χώρου μπορεί να εκτεθεί σε σκόνη, υγρασία, ρύπανση, αλλαγές θερμοκρασίας και άλλα περιβαλλοντικών συνθηκών. Αυτοί οι παράγοντες μπορεί να αυξήσουν τις απαιτήσεις επιθεώρησης και συντήρησης κατά τη διάρκεια του εξοπλισμού λειτουργία.

Η σφραγισμένη κατασκευή με μόνωση αερίου της σειράς USRM6 διαχωρίζει το κύριο κύκλωμα από το εξωτερικό περιβάλλον. Αυτό μειώνει την άμεση έκθεση των εσωτερικών ηλεκτρικών εξαρτημάτων σε περιβαλλοντική μόλυνση και υποστηρίζει α ιδέα λειτουργίας χαμηλής συντήρησης.

Για έργα όπου η πρόσβαση σε εξοπλισμό είναι δύσκολη, όπως υπόγειοι υποσταθμοί, συμπαγείς αστικές εγκαταστάσεις ή Η απομακρυσμένη υποδομή, η μειωμένη τακτική συντήρηση μπορεί να είναι σημαντικός παράγοντας κατά την επιλογή εξοπλισμού.

Εναλλαγή και προστασία

Η διαμόρφωση SF6 C-GIS έχει σχεδιαστεί για να υποστηρίζει περισσότερες από βασικές μεταγωγές κυκλώματος. Ανάλογα με το επιλεγμένο διάταξη μονάδας, το σύστημα μπορεί να ενσωματώσει μεταγωγή, προστασία κυκλώματος, ηλεκτρική απομόνωση, μέτρηση, λειτουργίες παρακολούθησης, γείωσης, επικοινωνίας και ελέγχου.

Ο συνδυασμός διαφορετικών λειτουργικών μονάδων επιτρέπει στη διαμόρφωση του πίνακα διανομής να ταιριάζει με την προστασία και αρχιτεκτονική διανομής του έργου. Αυτό παρέχει στους εργολάβους μηχανικής και στους ενοποιητές συστημάτων μεγαλύτερη ευελιξία κατά την ανάπτυξη συστημάτων διανομής μέσης τάσης.

Συνθήκες Εξυπηρέτησης

Το περιβάλλον λειτουργίας θα πρέπει να αξιολογηθεί προσεκτικά πριν από την επιλογή εξοπλισμού GIS μέσης τάσης. Το USRM6 Η σειρά έχει σχεδιαστεί για υψόμετρο έως 4000 m, μέγιστη θερμοκρασία περιβάλλοντος +50°C, ελάχιστη θερμοκρασία περιβάλλοντος θερμοκρασία -40°C και μέση θερμοκρασία 24 ωρών που δεν υπερβαίνει τους 35°C.

Η σχετική υγρασία μπορεί να φτάσει το 95% μέσα σε 24 ώρες και το 90% σε μηνιαία μέση βάση. Το περιβάλλον εγκατάστασης δεν πρέπει να περιέχει εκρηκτικά ή διαβρωτικά αέρια ή σοβαρή μηχανική κρούση ή κρούση και το επίπεδο μόλυνσης δεν πρέπει να υπερβαίνει το Επίπεδο III σύμφωνα με το GB/T5582. Το καθορισμένο επίπεδο αντικραδασμικής προστασίας είναι 9 μοίρες.

Για εγκαταστάσεις σε υψόμετρα άνω των 1000 m, οι πελάτες θα πρέπει να ενημερώνουν τον κατασκευαστή ώστε η πίεση φόρτισης μπορεί να ρυθμιστεί κατάλληλα. Οι ειδικοί περιβαλλοντικοί όροι θα πρέπει να επιβεβαιώνονται μεταξύ του κατασκευαστή, προμηθευτή και τελικό χρήστη πριν από την επιλογή εξοπλισμού. Για παράδειγμα, όταν εγκαθίσταται εξοπλισμός πάνω από 2000 m, το Η κατάσταση υπέρτασης στο εσωτερικό του θαλάμου μπορεί να χρειαστεί να αντιμετωπιστεί μέσω της κατάλληλης ρύθμισης της πίεσης του αερίου.

Περιοχές Εφαρμογής

Υπόγειοι Υποσταθμοί

Οι υπόγειοι υποσταθμοί έχουν συχνά αυστηρούς περιορισμούς στη διαθέσιμη επιφάνεια δαπέδου και τις συνθήκες αερισμού. Το συμπαγές Η κλειστή δομή του εξοπλισμού GIS επιτρέπει στους σχεδιαστές να κάνουν καλύτερη χρήση του περιορισμένου χώρου εγκατάστασης ενώ μειώνοντας την άμεση επίδραση του περιβάλλοντος περιβάλλοντος. Αυτό καθιστά τη διαμόρφωση κατάλληλη για έργα όπου ο ηλεκτρικός εξοπλισμός διανομής πρέπει να ενσωματωθεί σε συμπαγείς υποσταθμούς ή δευτερεύοντα μετασχηματιστή σταθμούς.

Βιομηχανικές Εγκαταστάσεις

Οι βιομηχανικές και μεταλλευτικές εγκαταστάσεις ενδέχεται να απαιτούν αξιόπιστη μεταγωγή μέσης τάσης και προστασία για κινητήρες, μετασχηματιστές, τροφοδότες και δίκτυα διανομής. Η εσώκλειστη διαμόρφωση μπορεί να βοηθήσει στην προστασία των εσωτερικών ηλεκτρικών εξαρτημάτων από εξωτερική μόλυνση ενώ παρέχει λειτουργίες μεταγωγής, προστασίας, απομόνωσης και παρακολούθησης που απαιτούνται από το ηλεκτρικό σύστημα διανομής.

Σιδηροδρομικά Συστήματα

Οι σιδηροδρομικοί σταθμοί, οι σιδηροδρομικές υποδομές, τα αεροδρόμια και οι συναφείς εγκαταστάσεις απαιτούν σταθερή διανομή ηλεκτρικής ενέργειας σε πολλαπλά φορτία. Ο αρθρωτός διακόπτης μπορεί να διαμορφωθεί για διαφορετικές απαιτήσεις τροφοδοσίας και προστασίας εντός ένα κεντρικό σύστημα διανομής ηλεκτρικής ενέργειας, που βοηθά τους ολοκληρωτές συστημάτων να αναπτύξουν συμπαγείς λύσεις μέσης τάσης για συγκοινωνιακές υποδομές.

Αστικά Δίκτυα

Ο χώρος είναι συχνά περιορισμένος σε περιοχές στο κέντρο της πόλης και κατοικημένες περιοχές. Ο συμπαγής εξοπλισμός με μόνωση αερίου μπορεί να ενσωματωθεί σε υποσταθμούς και εγκαταστάσεις διανομής όπου ο συμβατικός εξοπλισμός διανομής μπορεί να απαιτεί μεγαλύτερη περιοχή εγκατάστασης. Η κλειστή δομή βοηθά επίσης στη μείωση της επίδρασης των εξωτερικών περιβαλλοντικών συνθηκών στο κύριο κύκλωμα.

Παράκτιες και οροπέδιοι τοποθεσίες

Η υψηλή υγρασία, η μόλυνση από αλάτι, το υψόμετρο και οι διακυμάνσεις της θερμοκρασίας μπορούν να επηρεάσουν τον συμβατικό ηλεκτρικό εξοπλισμό. Το κλειστό κύριο κύκλωμα της σειράς USRM6 συμβάλλει στη μείωση της άμεσης έκθεσης στο περιβάλλον, ενώ παράλληλα εξυπηρετεί το συγκεκριμένο έργο Οι συνθήκες μπορούν να αξιολογηθούν πριν από την επιλογή εξοπλισμού για τον προσδιορισμό των κατάλληλων παραμέτρων διαμόρφωσης και λειτουργίας.

Οδηγός επιλογής

Όταν αγοράζουν διακόπτη 24kv 33kv Sf6 Gis με μόνωση αερίου, οι αγοραστές θα πρέπει να αξιολογήσουν το πλήρες ηλεκτρικό σχέδιο αντί να επιλέγετε εξοπλισμό μόνο σύμφωνα με το επίπεδο τάσης. Ονομαστική τάση, απαιτήσεις μόνωσης, κύκλωμα διαμόρφωση διακόπτη διακόπτη διακοπής ή φορτίου, ποσότητα τροφοδότη, διάταξη κύριου διαύλου, απαιτήσεις γείωσης, λειτουργίες προστασίας και μέτρησης, υψόμετρο εγκατάστασης, θερμοκρασία περιβάλλοντος, υγρασία, συνθήκες ρύπανσης, Οι απαιτήσεις επικοινωνίας και τα ισχύοντα πρότυπα IEC και GB θα πρέπει να λαμβάνονται υπόψη κατά την τεχνική αξιολόγησης.

Η Usune μπορεί να επικοινωνήσει με τους μηχανικούς του έργου και τους ενοποιητές συστημάτων για να καθορίσει μια κατάλληλη διαμόρφωση USRM6 σύμφωνα με το ηλεκτρικό διάγραμμα και τις συνθήκες του χώρου.

Γιατί Usune;

Διαχείριση Ποιότητας

Η Usune λειτουργεί με δομημένες διαδικασίες διαχείρισης ποιότητας που καλύπτουν την κατασκευή, την επιθεώρηση και το προϊόν παράδοση. Το ISO 9001 παρέχει το πλαίσιο διαχείρισης ποιότητας για ελεγχόμενες διαδικασίες παραγωγής, ενώ το ISO 14001 και το ISO 45001 υποστηρίζουν τη διαχείριση περιβαλλοντικής και επαγγελματικής υγείας και ασφάλειας.

Ευέλικτη Διαμόρφωση

Το Usune υποστηρίζει αρθρωτές ρυθμίσεις που βασίζονται σε διαφορετικές λειτουργίες κυκλώματος και απαιτήσεις διανομής. Αυτό είναι χρήσιμο για εργολάβους EPC, ολοκληρωτές ηλεκτρικών συστημάτων, διανομείς και ομάδες προμηθειών έργων που χρειάζονται διακόπτης διαμορφωμένος γύρω από ένα συγκεκριμένο ηλεκτρικό διάγραμμα.

Παγκόσμια Πρότυπα

Με τα πρότυπα IEC και GB ενσωματωμένα στο σχεδιασμό του προϊόντος και την πιστοποίηση CE, η Usune μπορεί να υποστηρίξει πελάτες που αξιολογούν συσκευές διανομής μέσης τάσης για διαφορετικές διεθνείς αγορές. Ισχύοντα πρότυπα και Οι απαιτήσεις πιστοποίησης μπορούν να αναθεωρηθούν σύμφωνα με τη χώρα προορισμού και τις προδιαγραφές του έργου.

Τεχνική Υποστήριξη

Για έργα GIS, η επιλογή της σωστής διαμόρφωσης πριν από την παραγωγή είναι κρίσιμη. Οι πελάτες μπορούν να παρέχουν διαγράμματα μονής γραμμής, απαιτήσεις ονομαστικής τάσης, πληροφορίες τροφοδοσίας, υψόμετρο εγκατάστασης, περιβαλλοντικά συνθήκες και άλλα τεχνικά δεδομένα για συζήτηση διαμόρφωσης με την ομάδα μηχανικών της Usune.

Τεχνικές παράμετροι

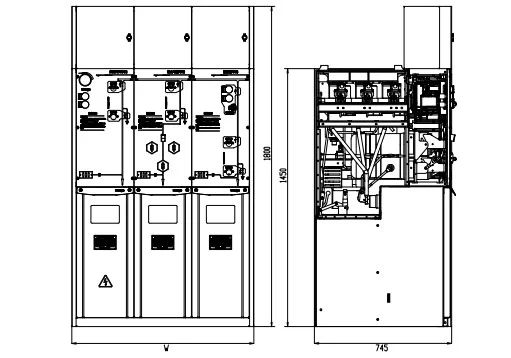

Δομές προϊόντων

Cas-space Rocket Launch Project

Η σειρά USRM6 εφαρμόστηκε σε ένα έργο εκτόξευσης πυραύλων Cas-space, όπου αξιόπιστη διανομή ισχύος μέσης τάσης απαιτούνταν για την υποστήριξη ζωτικής σημασίας υποδομής και ηλεκτρικών φορτίων εντός της εγκατάστασης εκτόξευσης. Το έργο απαιτούμενος εξοπλισμός διανομής ικανός να διατηρεί σταθερή λειτουργία ενώ ταιριάζει σε ένα σχετικά συμπαγές ηλεκτρικό περιβάλλον διανομής.

Για μια εγκατάσταση εκτόξευσης πυραύλων, το σύστημα διανομής ισχύος πρέπει να υποστηρίζει κρίσιμο εξοπλισμό και βοηθητικό εξοπλισμό υποδομή με αξιόπιστες λειτουργίες μεταγωγής, προστασίας, απομόνωσης και παρακολούθησης. Το εσώκλειστο SF6 Η μονωτική δομή της σειράς USRM6 συμβάλλει στη μείωση της επίδρασης των εξωτερικών περιβαλλοντικών συνθηκών στο κύριο κύκλωμα, το οποίο είναι ιδιαίτερα πολύτιμο για εξειδικευμένες υποδομές με απαιτητικές λειτουργικές απαιτήσεις.

Η αρθρωτή διαμόρφωση επέτρεψε επίσης τη διάταξη του εξοπλισμού διανομής να προσαρμοστεί στα ηλεκτρικά του έργου απαιτήσεις διανομής. Διαφορετικές λειτουργικές μονάδες θα μπορούσαν να συνδυαστούν σύμφωνα με το σχεδιασμό του δικτύου ισχύος, ενώ ο επεκτάσιμος κύριος δίαυλος παρείχε πρόσθετη ευελιξία για τη διαμόρφωση του δικτύου και τον μελλοντικό σχεδιασμό του συστήματος.

Μέσω της συμπαγούς δομής, της κλειστής μόνωσης και του αρθρωτού σχεδιασμού, η σειρά USRM6 παρείχε την κατάλληλη λύση διανομής μέσης τάσης για το έργο εκτόξευσης πυραύλων Cas-space, που υποστηρίζει τις απαιτήσεις της εγκατάστασης για αξιόπιστη και αποδοτική ηλεκτρική υποδομή.

Πρότυπα και Πιστοποιήσεις

Η σειρά USRM6 έχει σχεδιαστεί με αναφορά στα ισχύοντα πρότυπα διακοπτών υψηλής τάσης και εξοπλισμού ελέγχου, συμπεριλαμβανομένων GB 3804-2004 για διακόπτες διακοπής φορτίου AC υψηλής τάσης 3,6kV–40,5kV, GB 1984-2014 για υψηλής τάσης AC διακόπτες κυκλώματος, GB 16926-2009 για συνδυασμούς διακόπτη διακοπής φορτίου HV AC-ασφάλειες, GB 1985-2014 για απομόνωση AC HV διακόπτες και διακόπτες γείωσης και GB 3906-2006 για 3,6kV–40,5kV AC με μεταλλικό εξοπλισμό και εξοπλισμό ελέγχου.

Αναφέρεται επίσης στο GB/T 11022-2011 για κοινές τεχνικές απαιτήσεις για συσκευές διανομής και ελέγχου HV, GB 4208-2008 για προστασία περιβλήματος, GB/T 5582-1993 για βαθμό ρύπανσης εξωτερικής μόνωσης, DL/T 404-2007 για 3,6kV–40,5kV Εξοπλισμός διανομής και έλεγχος με μεταλλικό AC, GB/T 13384-2008 για μηχανικά και ηλεκτρικά προϊόντα, GB 191-2008 για σήματα συσκευασίας και μεταφοράς και GB 311.1-2012 για συντονισμό μόνωσης στη μετάδοση υψηλής τάσης και εξοπλισμού διανομής.

Το πλαίσιο ποιότητας και συμμόρφωσης της Usune περιλαμβάνει Σύστημα Διαχείρισης Ποιότητας ISO 9001, Περιβαλλοντικό ISO 14001 Σύστημα Διαχείρισης, Σύστημα Διαχείρισης Υγείας και Ασφάλειας στην Εργασία ISO 45001, συμμόρφωση με τα πρότυπα IEC και GB και Πιστοποίηση CE. Η πιστοποίηση για το συγκεκριμένο έργο και τα ισχύοντα πρότυπα θα πρέπει να επιβεβαιώνονται σύμφωνα με το αγορά προορισμού και τεχνικές προδιαγραφές.

FAQ

Ποιο είναι το κύριο πλεονέκτημα του SF6 GIS;

Το κύριο πλεονέκτημα είναι η κλειστή κατασκευή των ενεργοποιημένων ηλεκτρικών εξαρτημάτων μέσα σε ένα μονωτικό αέριο περιβάλλον. Αυτό επιτρέπει μια συμπαγή δομή και μειώνει την άμεση έκθεση του κύριου κυκλώματος σε εξωτερικό περιβαλλοντικών συνθηκών.

Ποια επίπεδα τάσης είναι διαθέσιμα;

Η σειρά USRM6 έχει σχεδιαστεί για εφαρμογές μέσης τάσης, συμπεριλαμβανομένων των διαμορφώσεων 24kV και 33kV. Η ακριβής βαθμολογία Η τάση, το επίπεδο μόνωσης και η διαμόρφωση πρέπει να επιβεβαιωθούν σύμφωνα με τις προδιαγραφές του έργου.

Μπορεί να χρησιμοποιηθεί σε μεγάλο υψόμετρο;

Ναί. Το καθορισμένο υψόμετρο εξυπηρέτησης είναι έως 4000 m. Για εγκαταστάσεις άνω των 1000 m, οι πελάτες θα πρέπει να ενημερώσουν το Usune in προωθήστε έτσι ώστε να μπορεί να αξιολογηθεί η κατάλληλη πίεση φόρτισης αερίου. Ειδικές απαιτήσεις άνω των 2000 m θα πρέπει να είναι επιβεβαιώθηκε κατά τον τεχνικό σχεδιασμό.

Είναι η διαμόρφωση προσαρμόσιμη;

Η σειρά USRM6 χρησιμοποιεί μια έννοια αρθρωτής διαμόρφωσης. Μονάδες διακόπτη διακοπής φορτίου, μονάδες συνδυασμού, διακόπτης κυκλώματος Οι μονάδες και οι επεκτάσιμες διατάξεις κεντρικού διαύλου μπορούν να επιλεγούν σύμφωνα με το απαιτούμενο ηλεκτρικό σχήμα.

Πού εγκαθίσταται συνήθως;

Τυπικές εφαρμογές περιλαμβάνουν δευτερεύοντες υποσταθμούς μετασχηματιστών, βιομηχανικές και μεταλλευτικές εγκαταστάσεις, σιδηροδρόμους, αεροδρόμια, αστικά δίκτυα διανομής, οικιστικές περιοχές, υπόγειες εγκαταστάσεις και τοποθεσίες με σχετικά απαιτητικές περιβαλλοντικών συνθηκών.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Για ακριβή προσφορά, οι αγοραστές θα πρέπει να παράσχουν την ονομαστική τάση, το διάγραμμα μονής γραμμής, τον αριθμό των τροφοδοτών, που απαιτείται λειτουργίες μεταγωγής, απαιτήσεις διακόπτη κυκλώματος ή διακόπτη διακοπής φορτίου, διαμόρφωση διαύλου, υψόμετρο εγκατάστασης, περιβαλλοντικές συνθήκες, απαιτήσεις προστασίας και αγορά προορισμού.

Λάβετε προσφορά έργου

Για έργα διανομής μέσης τάσης που απαιτούν συμπαγείς διαστάσεις, περιβαλλοντική προσαρμοστικότητα, αρθρωτό διαμόρφωση και μειωμένες απαιτήσεις συντήρησης, η σειρά USRM6 παρέχει έναν πρακτικό εξοπλισμό διανομής με μόνωση αερίου λύση.

Η σειρά USRM6 από την Usune συνδυάζει κλειστή μόνωση SF6, αρθρωτές λειτουργικές μονάδες, επεκτάσιμη διαμόρφωση διαύλου, και λειτουργίες μεταγωγής, προστασίας, μέτρησης και παρακολούθησης. Υποστηρίζεται από ISO 9001, ISO 14001, ISO 45001, IEC και πρότυπα GB και πιστοποίηση CE, η Usune παρέχει μια λύση προσανατολισμένη στο έργο για πελάτες που αξιολογούν 24kv Διακόπτης 33kv Sf6 Gis με μόνωση αερίου για βιομηχανική, υποδομή, αστική και εξειδικευμένη διανομή ρεύματος εφαρμογές.
