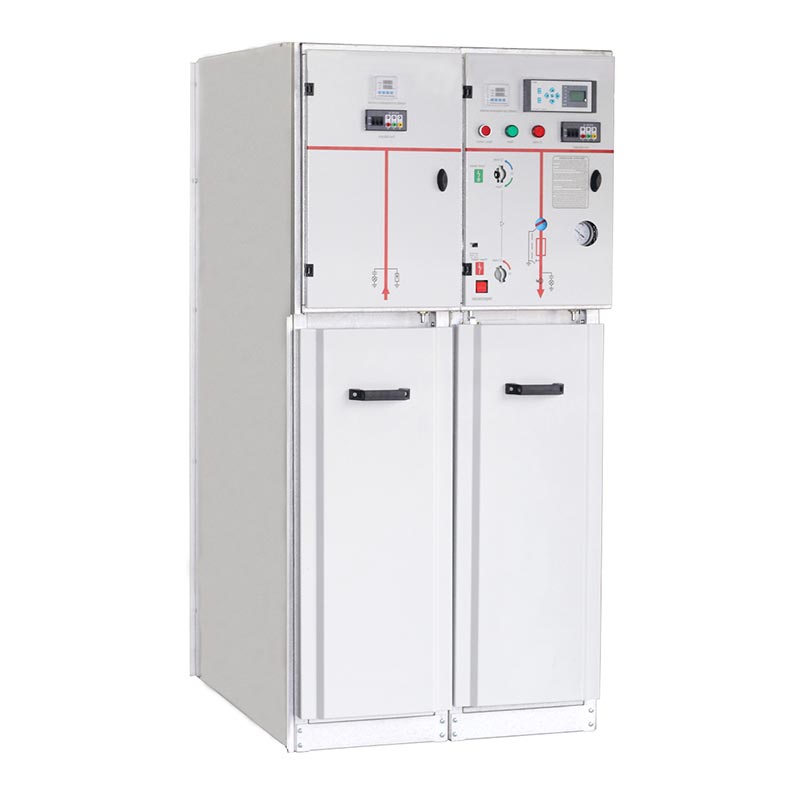

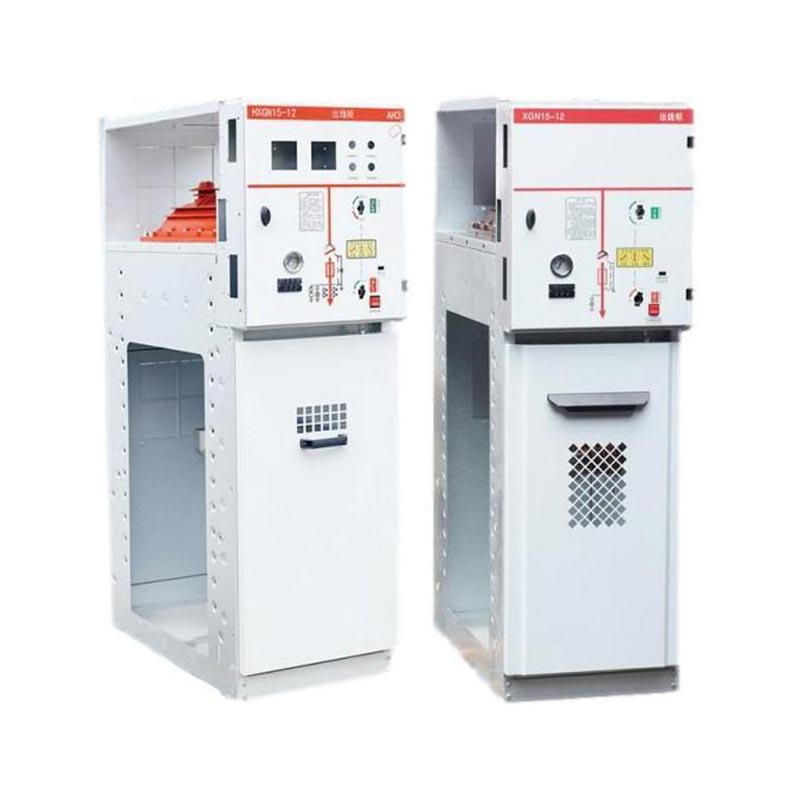

Κύρια μονάδα δακτυλίου 630a Sf6

Η κύρια μονάδα δακτυλίου USUNE 630a Sf6 είναι ένας ανεξάρτητος εξοπλισμός διανομής ρεύματος μέσης τάσης υψηλής απόδοσης που αναπτύχθηκε και κατασκευάστηκε από την Zhejiang Yousi Electric Co., Ltd. (επαγγελματίας κατασκευαστής που ενσωματώνει Ε&Α, παραγωγή και πωλήσεις ηλεκτρολογικού εξοπλισμού). Αυτό το προϊόν διαθέτει μια σταθερή μεταλλική κλειστή δομή τύπου κουτιού, χρησιμοποιώντας Αέριο SF6 ως μέσο μόνωσης και πυρόσβεσης τόξου. Εξοπλισμένο με ασφάλειες διακόπτη με μόνωση αερίου SF6, χρησιμοποιείται κυρίως σε δευτερεύοντα δίκτυα διανομής με μέγιστη ονομαστική τάση 36kV και ονομαστικό ρεύμα 630A, απόλυτα προσαρμόσιμο στις απαιτήσεις τροφοδοσίας των συστημάτων ισχύος AC 50/60Hz.

Ως κορυφαίος προμηθευτής στη βιομηχανία ηλεκτρικού εξοπλισμού της Κίνας, η USUNE ακολουθεί μια φιλοσοφία παραγωγής υψηλής ποιότητας. Αυτή η κύρια μονάδα δακτυλίου 630A SF6 κατασκευάζεται στο τυποποιημένο εργοστάσιο της εταιρείας, όπου γίνεται αυστηρός ποιοτικός έλεγχος εφαρμόζεται σε όλη τη διάρκεια της διαδικασίας από τα εξαρτήματα έως το τελικό προϊόν, διασφαλίζοντας την αξιοπιστία του προϊόντος και συνέπεια.

Βασικά Χαρακτηριστικά Προϊόντος

1. Συμπαγής και ελαφρύς σχεδιασμός

Η κύρια μονάδα δακτυλίου 630a SF6 υιοθετεί μια συμπαγή δομή και ελαφρύ σχεδιασμό, εξοικονομώντας αποτελεσματικά χώρο εγκατάστασης και μείωση του κόστους μεταφοράς και εγκατάστασης. Το κέλυφος από εποξική ρητίνη παρέχει σφιχτή σφράγιση, καθιστώντας το κατάλληλο για σενάρια περιορισμένου χώρου, όπως μικρά μηχανοστάσια και προκατασκευασμένοι υποσταθμοί, βελτίωση επιτόπου ευελιξία εφαρμογής.

2. Εξαιρετική απόδοση μόνωσης και καταστολής τόξου

Το κλειστό περίβλημα είναι γεμάτο με αέριο SF6, παρέχοντας εξαιρετική απόδοση μόνωσης και καταστολής τόξου. Είναι εξαιρετικά ανθεκτικό στην υγρασία και τη ρύπανση, επιτρέποντας τη σταθερή λειτουργία σε σκληρά περιβάλλοντα και λειτουργία σχεδόν χωρίς συντήρηση, μειώνοντας σημαντικά το επακόλουθο κόστος συντήρησης.

3. Απλή λειτουργία και εύκολη εγκατάσταση

Η κύρια μονάδα δακτυλίου 630a SF6 διαθέτει σχεδιασμό σύνδεσης καλωδίου μπροστινής πλευράς, με όλες τις λειτουργίες ελέγχου κεντρικές στο στον μπροστινό πίνακα, απλοποιώντας τη διαδικασία λειτουργίας και διευκολύνοντας τη λειτουργία και τον εντοπισμό σφαλμάτων. Είναι ελαφρύ και Ο συμπαγής σχεδιασμός κάνει την εγκατάσταση πιο αποτελεσματική, επιτρέποντας γρήγορη ανάπτυξη μετά την εγκατάσταση.

4. Άφθονα Αξεσουάρ

Μπορούν να εξοπλιστούν διάφορα αξεσουάρ, όπως ρελέ, μετασχηματιστές και απαγωγείς υπερτάσεων για να ανταποκρίνονται στα διαφορετικά λειτουργικές απαιτήσεις διαφόρων σεναρίων διανομής ισχύος, ενισχύοντας την προσαρμοστικότητα και την πρακτικότητα του προϊόντος.

Ισχύοντα σενάρια

Η κύρια μονάδα δακτυλίου USUNE 630a SF6 χρησιμοποιείται ευρέως σε βιομηχανικά και αστικά δίκτυα δακτυλίων καλωδίων και τερματικά τροφοδοσίας ρεύματος. Είναι ιδιαίτερα κατάλληλο για μικρούς δευτερεύοντες υποσταθμούς, σταθμούς μεταγωγής, διανομή ηλεκτρικής ενέργειας σε αστικά κατοικίες, βιομηχανικές και μεταλλευτικές επιχειρήσεις, εμπορικά κέντρα, αεροδρόμια, μετρό, παραγωγή αιολικής ενέργειας, νοσοκομεία, στάδια, σιδηροδρόμους και άλλες τοποθεσίες, παρέχοντας αξιόπιστη τροφοδοσία για διάφορα σενάρια.

Συνθήκες Λειτουργίας

Για να διασφαλιστεί η σταθερή και ασφαλής λειτουργία, αυτή η κύρια μονάδα δακτυλίου έχει αυστηρές περιβαλλοντικές απαιτήσεις, ως εξής:

- Υψόμετρο: ≤1000mm
- Θερμοκρασία περιβάλλοντος: -35℃~45℃
- Σχετική Υγρασία: Ημερήσια μέση τιμή που δεν υπερβαίνει το 95%. μηνιαίος μέσος όρος που δεν υπερβαίνει το 90%
- Σεισμική αντίσταση: Σεισμική ένταση που δεν υπερβαίνει τους 8 βαθμούς
- Περιβαλλοντικές απαιτήσεις: Τοποθεσίες χωρίς σοβαρούς κραδασμούς, κρούσεις, πυρκαγιά, χημική διάβρωση και κινδύνους έκρηξης.

Τεχνικές Παράμετροι

Δομή και διαμόρφωση διακόπτη

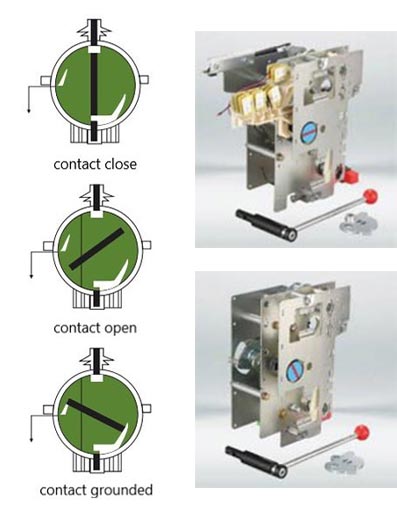

Μηχανισμός λειτουργίας

(1) Μηχανισμός λειτουργίας με ένα ελατήριο διπλής λειτουργίας: τύπος Κ

Η λειτουργία μεταγωγής λειτουργεί ανεξάρτητα με μοχλό ή κινητήρα.
Η λειτουργία διακόπτη γείωσης ανοίγει και κλείνει ανεξάρτητα χρησιμοποιώντας ένα μοχλό λειτουργίας και η ενέργεια λειτουργίας είναι παρέχεται από ένα ελατήριο συμπίεσης, το οποίο απελευθερώνεται για να κλείσει ή να αποσυνδεθεί η επαφή.

(2) Μηχανισμός λειτουργίας διπλού ελατηρίου διπλής λειτουργίας: Τύπος Α

Η λειτουργία μεταγωγής λειτουργεί ανεξάρτητα από ένα μοχλό ή κινητήρα και η ενέργεια λειτουργίας παρέχεται από α ελατήριο συμπίεσης, το οποίο απελευθερώνεται για να κλείσει η επαφή. Ανεξάρτητη λειτουργία ανοίγματος και κλεισίματος με κουμπί (0) ή μονάδα ενεργοποίησης ή συσκευή ενεργοποίησης διακλάδωσης.
Η λειτουργία του διακόπτη γείωσης λειτουργεί ανεξάρτητα με ένα μοχλό λειτουργίας και η ενέργεια λειτουργίας παρέχεται από α ελατήριο συμπίεσης, το οποίο απελευθερώνεται για να κλείσει ή να αποσυνδεθεί η επαφή.

(3) Προαιρετικά εξαρτήματα

Μία ηλεκτρική λειτουργία: AC 220V 110V; DC 220v 110v
Βοηθητικός διακόπτης
Ένα πηνίο διαφυγής (μηχανισμός τύπου Α): AC 220V 110V; DC 220v 110v
Μια ασφάλεια ασφαλίζει τον βοηθητικό διακόπτη ένδειξης
Ένδειξη σφάλματος γης

Καμπίνες προστασίας διακοπτών και ασφαλειών

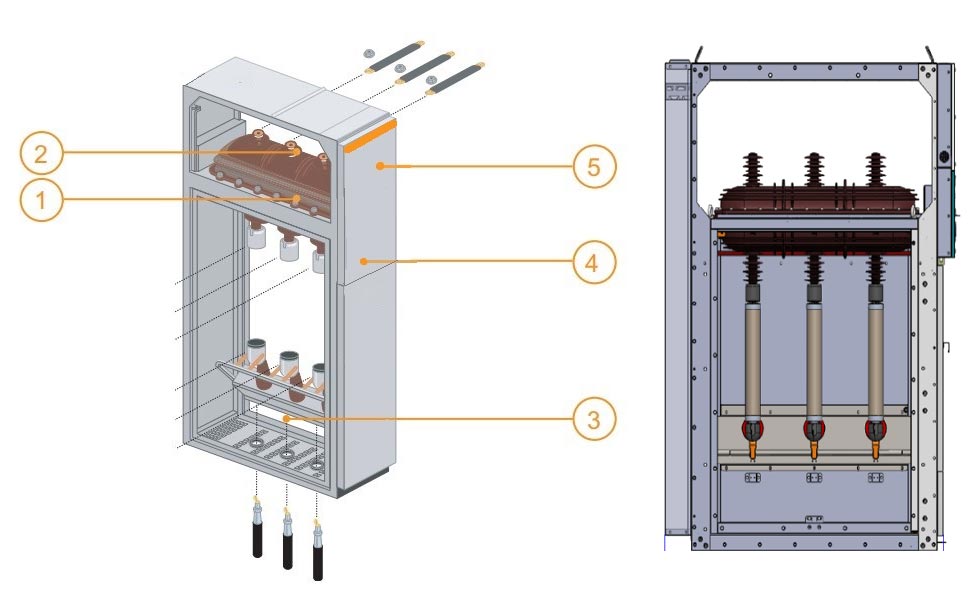

1 Διακοπτικός διακόπτης Διακόπτης και διακόπτης γείωσης σε περίβλημα γεμάτο με SF6.
2 Busbars όλοι στο ίδιο οριζόντιο επίπεδο, επιτρέποντας έτσι μετέπειτα επεκτάσεις του πίνακα διανομής και σύνδεση με τον υπάρχοντα εξοπλισμό.
3 Σύνδεση προσβάσιμη από το μπροστινό μέρος, σύνδεση με τους ακροδέκτες του κάτω διακόπτη και του διακόπτη γείωσης ή την κάτω βάση ασφαλειοθήκης. Αυτό το διαμέρισμα είναι επίσης εξοπλισμένο με διακόπτη γείωσης κατάντη από τις ασφάλειες MV για τις μονάδες προστασίας.
4 Ο μηχανισμός λειτουργίας περιέχει τα στοιχεία που χρησιμοποιούνται για τη λειτουργία του διακόπτη και του διακόπτη γείωσης και για την ενεργοποίηση των αντίστοιχων ενδείξεων (θετική θραύση).
5 Εγκατάσταση χαμηλής τάσης μπλοκ ακροδεκτών (εάν έχει εγκατασταθεί προαιρετικός κινητήρας), ασφάλειες χαμηλής τάσης και συσκευές συμπαγούς ρελέ. Εάν απαιτείται περισσότερος χώρος, το ύψος του πίνακα μπορεί να αυξηθεί.

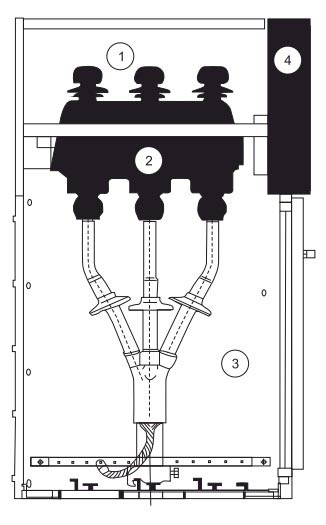

① Αίθουσα λεωφορείων
② Κύριος διακόπτης
③ Αίθουσα καλωδίων
④ Μηχανισμός λειτουργίας, μηχανισμός αλληλασφάλισης και δωμάτιο ελέγχου χαμηλής πίεσης

Ολόκληρος ο πίνακας διακοπτών μπορεί να χωριστεί σε δύο πάνω και κάτω μονάδες, η επάνω μονάδα του ντουλαπιού περιλαμβάνει δωμάτιο λεωφορείου, διακόπτης φορτίου, δωμάτιο μηχανισμών λειτουργίας και δωμάτιο χαμηλής τάσης, και η κάτω μονάδα διαχωρίζεται από το καλώδιο δωμάτιο. Ολόκληρη η επάνω μονάδα μπορεί να αντικατασταθεί.

◇ Αίθουσα λεωφορείων

Η αίθουσα του διαύλου είναι τοποθετημένη στο πάνω μέρος του ντουλαπιού. Στην αίθουσα του διαύλου, οι κύριες μπάρες είναι συνδεδεμένες μαζί και διασχίζουν ολόκληρη τη σειρά διακοπτών.

◇ Διακόπτης διακοπής φορτίου

Ο χώρος μεταγωγής είναι εξοπλισμένος με διακόπτη φορτίου εξαφθοριούχου θείου τύπου SFG. Το κέλυφος του διακόπτη φορτίου είναι κατασκευασμένο χύνεται εποξειδική ρητίνη, γεμάτη με αέριο εξαφθοριούχου θείου (SF6) ως μονωτικό μέσο και παρέχεται το κέλυφος με μια τρύπα παρατήρησης. Η αίθουσα μεταγωγών μπορεί να εξοπλιστεί

με μετρητή πυκνότητας αερίου SF6 ή πυκνότητα αερίου με επαφή συναγερμού σύμφωνα με τις απαιτήσεις του πελάτη.

◇ Αίθουσα καλωδίων

Ο πίνακας του διακόπτη φορτίου διαθέτει ένα ευρύχωρο δωμάτιο καλωδίων, το οποίο χρησιμοποιείται κυρίως για τη σύνδεση καλωδίων, έτσι ώστε ο μονοπύρηνος ή Τα καλώδια τριών πυρήνων μπορούν να συνδεθούν χρησιμοποιώντας την απλούστερη μη θωρακισμένη κεφαλή καλωδίου, καθώς και επαρκής χώρος φιλοξενούν αλεξικέραυνο, μετασχηματιστή ρεύματος, κάτω διακόπτη γείωσης και άλλα εξαρτήματα. Σύμφωνα με το τυπικού σχεδιασμού, η πόρτα του ντουλαπιού διαθέτει παράθυρο παρατήρησης και διάταξη κλειδώματος ασφαλείας. Κάτω πλάκα δωματίου καλωδίων με κάλυμμα σφράγισης και σφιγκτήρα καλωδίου κατάλληλου μεγέθους με βραχίονα στήριξης. Η κάτω πλάκα του δωματίου καλωδίων και το πλαίσιο της πόρτας μπορεί να είναι αφαιρεθεί για να διευκολυνθεί η εγκατάσταση του καλωδίου.

◇ Μηχανισμός λειτουργίας, μηχανισμός αλληλασφάλισης και δωμάτιο ελέγχου χαμηλής πίεσης

Το δωμάτιο με μηχανισμό κλειδώματος λειτουργεί επίσης ως πίνακας ελέγχου. Το δωμάτιο χαμηλής τάσης είναι εξοπλισμένο με ελατήριο μηχανισμός με δείκτη θέσης και μηχανική διάταξη αλληλασφάλισης και μπορεί επίσης να εξοπλιστεί με βοηθητικό επαφές, πηνία ταξιδιού, μηχανισμοί έκτακτης ανάγκης, χωρητικές ζωντανές οθόνες, κλειδαριές πλήκτρων και ηλεκτρικές συσκευές λειτουργίας. Ταυτόχρονα, ο χώρος του θαλάμου χαμηλής πίεσης μπορεί επίσης να εξοπλιστεί με βρόχους ελέγχου, μετρητές και προστατευτικά ρελέ και το ντουλάπι πλάτους 750 mm έχει δύο πανομοιότυπους θαλάμους χαμηλής πίεσης για περισσότερα αξεσουάρ.

Παράμετρος διαμόρφωσης περιβλήματος

Εισερχόμενο LBS

Trafo προστασία

Μέτρηση

Cbog με μέτρο

Cb εξερχόμενη

Περιγραφή λειτουργίας

1. Λειτουργία της λαβής: Στέκεστε μπροστά από το διακόπτη, κρατήστε ψηλά το επάνω μέρος της λαβής και σπρώξτε προς τα εμπρός, με το άλλο χέρι κρατώντας το άκρο της λαβής για να περιστραφεί.
2. Βεβαιωθείτε ότι η πόρτα του ντουλαπιού έχει κλείσει σωστά πριν από την παροχή ρεύματος ή ότι έχει διαχωριστεί από τη γείωση.
3. Το μανόμετρο του διακόπτη πρέπει να ελεγχθεί πριν από την ενεργοποίηση και την απενεργοποίηση.

Ενεργοποιήστε

1. Επιβεβαιώστε ότι η πόρτα του ντουλαπιού είναι κλειστή. Εισαγάγετε τη λαβή στην επάνω οπή λειτουργίας και περιστρέψτε αριστερόστροφα 180° μέχρι να ακούσετε τη φωνή του διαχωριστικού φρένου. Η κεντρική ένδειξη του πίνακα είναι στη θέση της. η κάτω πόρτα είναι κλειστή και ο διακόπτης γείωσης είναι απενεργοποιημένος.
2. Εισαγάγετε τη χειρολαβή στην κάτω οπή λειτουργίας και περιστρέψτε δεξιόστροφα 180° μέχρι να ακούσετε τη φωνή κλεισίματος. η κεντρική ένδειξη του πίνακα βρίσκεται στη θέση D. ο διακόπτης θα είναι ενεργοποιημένος και στη συνέχεια η λειτουργία τροφοδοσίας θα ολοκληρωθεί.

Απενεργοποιήστε

1. Απενεργοποιήστε: Εισαγάγετε τη χειρολαβή στην κάτω οπή λειτουργίας και περιστρέψτε αριστερόστροφα 180° μέχρι να ακούσετε διαχωριστική φωνή φρένου (κουμπί άμεσης χρήσης εάν υπάρχει κουμπί), το κέντρο του πίνακα είναι στη θέση του, τότε ο διακόπτης θα είναι εκτός λειτουργίας.
2. Ελέγξτε εάν η ζωντανή οθόνη είναι έξω για να βεβαιωθείτε ότι το δωμάτιο καλωδίων είναι ηλεκτρικά ουδέτερο. Εισαγάγετε τη χειρολαβή στην επάνω οπή λειτουργίας και περιστρέψτε δεξιόστροφα 180° μέχρι να ακούσετε τη φωνή κλεισίματος· η κεντρική ένδειξη του Ο πίνακας βρίσκεται στη θέση του και η κάτω πόρτα είναι ξεκλείδωτη· ο διακόπτης γείωσης είναι κλειστός και στη συνέχεια η λειτουργία διακοπής ρεύματος ολοκληρώνεται.

Μεταφορά και αποθήκευση

Όταν το ερμάριο διακόπτη στερεωθεί στην κάτω πλάκα, μπορεί να φτυαριστεί με περονοφόρο ανυψωτικό. Όταν δεν είναι στερεωμένο στο κάτω μέρος πλάκα, το ερμάριο διακόπτη θα πρέπει να ανυψώνεται ή να μεταφέρεται ως σύνολο, αλλά θα πρέπει να μεταφέρεται κάθετα ανά πάσα στιγμή και δεν πρέπει να ανατραπεί για να αποφευχθεί η ζημιά στα εξαρτήματα του ντουλαπιού. Διακόπτης (ακόμη και με εξωτερική συσκευασία) δεν πρέπει να φυλάσσεται έξω για μεγάλο χρονικό διάστημα.

Συντήρηση

◇ Το ντουλάπι δακτυλίου δεν χρειάζεται συντήρηση για τρία χρόνια υπό κανονικές συνθήκες.

◇ Οι μηχανισμοί λειτουργίας ενός ελατηρίου και διπλού ελατηρίου του διακόπτη φορτίου δεν χρειάζονται συντήρηση και δεν απαιτούν οποιαδήποτε λίπανση.

◇ Η διάταξη προστασίας ρελέ πρέπει να ελέγχεται σύμφωνα με τις απαιτήσεις του κατασκευαστή πριν τοποθετηθεί λειτουργία.

◇ Ο κύκλος συντήρησης του ντουλαπιού δικτύου δακτυλίου είναι γενικά μία φορά το χρόνο και συγκεκριμένα μέτρα συντήρησης θα πραγματοποιηθεί ως εξής:
(1) Σφίξτε όλες τις ηλεκτρικές συνδέσεις (κύριο λεωφορείο, διακόπτες, καλώδια, όργανα μέτρησης) σύμφωνα με απαιτήσεις των οδηγιών εγκατάστασης.
(2) Σκουπίστε με ηλεκτρική σκούπα όλα τα εξαρτήματα (κεντρικός διακόπτης, βοηθητικός διακόπτης, μηχανισμός ενεργοποίησης, κινητήρας, κ.λπ.) και εμφάνιση αγώγιμου επιθεώρηση.
(3) Εκτελέστε μία μόνο λειτουργία κλεισίματος/ανοίγματος σε όλους τους διακόπτες, συμπεριλαμβανομένου του διακόπτη γείωσης.
(4) Ενεργοποιήστε το βοηθητικό τροφοδοτικό ελέγχου (μην δίνετε το σήμα του τηλεχειριστηρίου) για μια διαδοχική ηλεκτρική λειτουργία.

Παραγγείλετε αγαθά

Τα ακόλουθα έγγραφα και συνημμένα θα παραδοθούν στο ερμάριο όταν το ερμάριο φύγει από το εργοστάσιο:

◇ πιστοποιητικό προϊόντος
◇ Οδηγίες χρήσης προϊόντος
◇ Δεδομένα σχεδιασμού μηχανικής προϊόντων
◇ Αξεσουάρ ντουλαπιού διακόπτη:
◇ Κάθε συνδυασμός τοποθέτησης είναι εξοπλισμένος με χειρολαβή διακόπτη φορτίου.

Οι χρήστες θα πρέπει να παρέχουν τις ακόλουθες πληροφορίες κατά την παραγγελία προϊόντων:

◇ Σχέδιο καλωδίωσης κύριου κυκλώματος και ειδικές τεχνικές απαιτήσεις
◇ Σχέδιο εγκατάστασης διακοπτών.
◇ Προδιαγραφές μοντέλου εξαρτημάτων ντουλαπιού διακόπτη και βοηθητικό βρόχο, σχηματικό διάγραμμα βρόχου ελέγχου (εάν απαραίτητο)
◇ Άλλα ειδικά αιτήματα για γραπτές πληροφορίες.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής
