Ο πίνακας Vcb Μέσης Τάσης είναι κατάλληλος για σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, βιομηχανικές εγκαταστάσεις, επιχειρήσεις εξόρυξης, εμπορικά κτίρια και άλλα έργα διανομής μέσης τάσης εσωτερικού χώρου. Η Usune κατασκευάζει τον εξοπλισμό σύμφωνα με τα ισχύοντα πρότυπα IEC και GB και λειτουργεί με διαχείριση ISO 9001, ISO 14001 και ISO 45001 συστήματα, με πιστοποίηση CE διαθέσιμα για τις απαιτήσεις της διεθνούς αγοράς.

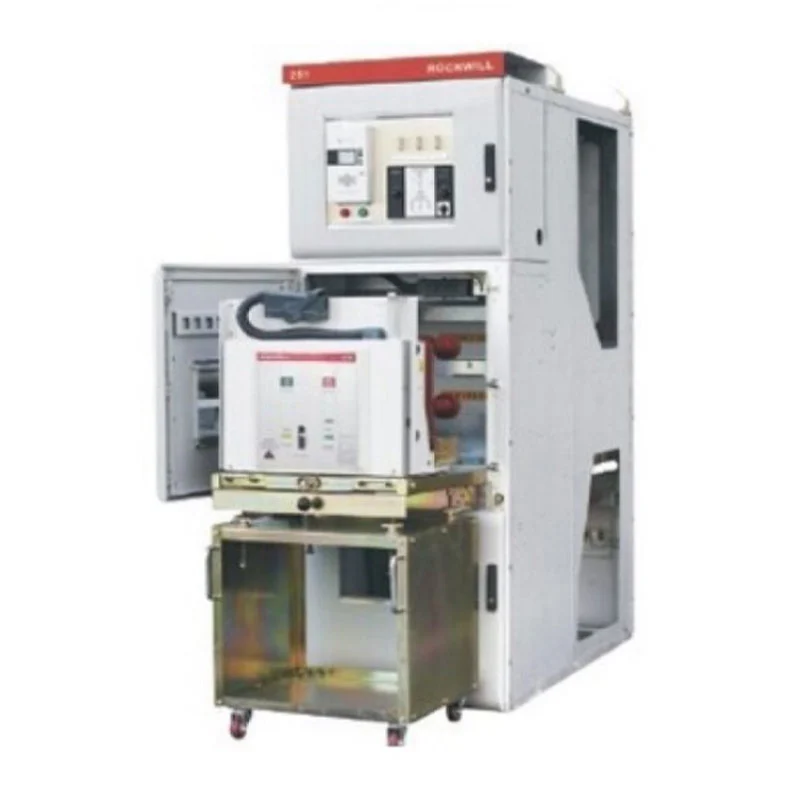

Το κύριο χαρακτηριστικό αυτού του εξοπλισμού διανομής είναι η αποσπώμενη διάταξη του διακόπτη κενού. Αντί για μόνιμα στερεώνοντας τον διακόπτη κυκλώματος μέσα στο ερμάριο, ο διακόπτης εγκαθίσταται σε ένα κινητό καρότσι που μπορεί να μετακινηθεί μεταξύ των θέσεων σέρβις, δοκιμής και απομόνωσης σύμφωνα με τη διαδικασία λειτουργίας.
Αυτός ο σχεδιασμός παρέχει πρακτικά πλεονεκτήματα κατά την επιθεώρηση, την αντικατάσταση και την αντιμετώπιση προβλημάτων. Διακόπτης κυκλώματος τα καροτσάκια, τα καροτσάκια PT και τα καροτσάκια απομόνωσης μπορούν να διαμορφωθούν σύμφωνα με το ηλεκτρικό σχήμα, ενώ το Η αποσπώμενη δομή επιτρέπει στο προσωπικό συντήρησης να έχει πρόσβαση στον σχετικό εξοπλισμό χωρίς να τον αποσυναρμολογήσει πλήρες ντουλάπι.
Για υποσταθμούς και βιομηχανικά συστήματα διανομής όπου χρειάζεται προγραμματισμένη συντήρηση και αντικατάσταση εξοπλισμού ολοκληρωθεί αποτελεσματικά, ο αποσυρόμενος σχεδιασμός μπορεί να απλοποιήσει τις λειτουργίες σέρβις και να μειώσει τον απαιτούμενο χρόνο παρέμβαση εξοπλισμού.
Η ασφαλής λειτουργία αποτελεί βασικό στοιχείο αγοράς για συσκευές μεταγωγής μέσης τάσης, επειδή οι λανθασμένες ακολουθίες μεταγωγής μπορεί να δημιουργήσει σοβαρούς ηλεκτρικούς κινδύνους. Η σειρά KYN28 ενσωματώνει ένα μηχανικό σύστημα ασφάλισης πέντε ασφάλισης σχεδιασμένο να περιορίζει τις εσφαλμένες διαδικασίες λειτουργίας.
Η δομή κλειδώματος αποτρέπει την κακή λειτουργία του διακόπτη κυκλώματος, αποτρέπει το τράβηγμα ή την ώθηση του καροτσιού φορτίο, εμποδίζει το κλείσιμο του διακόπτη γείωσης όταν το κύκλωμα είναι ενεργοποιημένο, εμποδίζει το κύκλωμα να είναι ενεργοποιείται ενώ ο διακόπτης γείωσης είναι κλειστός και εμποδίζει το προσωπικό να εισέλθει κατά λάθος σε ηλεκτροφόρους χώρους.
Αυτή η διάταξη μηχανικής αλληλασφάλισης παρέχει ένα πρόσθετο φυσικό φράγμα ασφαλείας κατά την εναλλαγή και εργασίες συντήρησης, βοηθώντας τους χειριστές να ακολουθήσουν τη σωστή σειρά λειτουργίας.

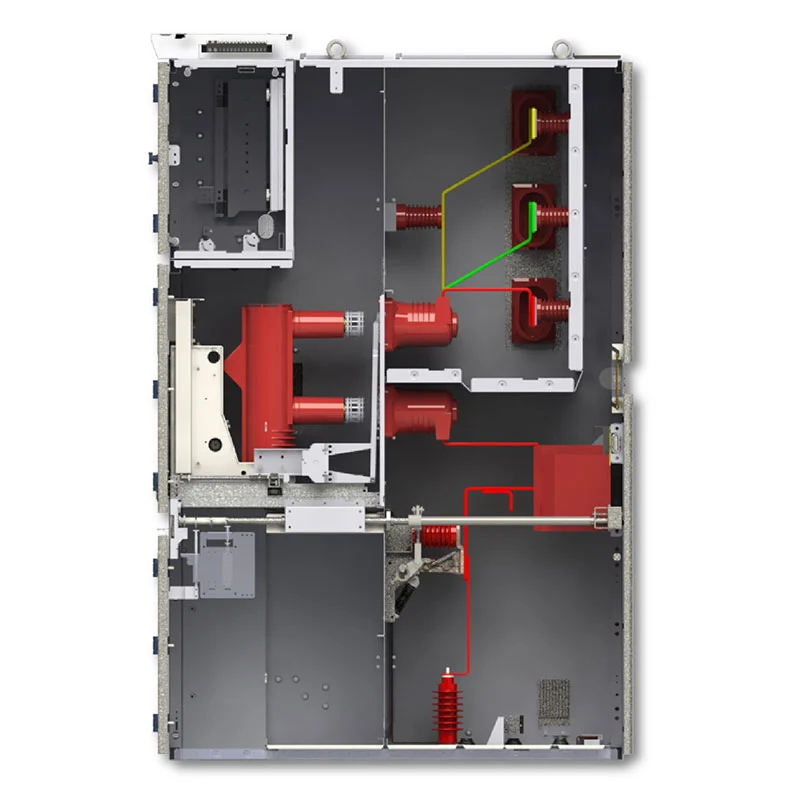

Ο πίνακας Vcb Μέσης Τάσης υιοθετεί μια εσωτερική δομή με μεταλλικά χωρίσματα που διαχωρίζει το κύριο ηλεκτρικό ενότητες. Το διαμέρισμα διακόπτη, το διαμέρισμα της μπάρας, το διαμέρισμα καλωδίων, το διαμέρισμα οργάνων και ελέγχου και Το τμήμα ανακούφισης πίεσης διατάσσεται ανεξάρτητα.
Αυτή η διαμερισματική κατασκευή βοηθά στον περιορισμό της διάδοσης ενός εσωτερικού σφάλματος και διαχωρίζει διαφορετικά ηλεκτρικά εξαρτήματα κατά την επιθεώρηση και τη συντήρηση. Επίσης διευκολύνει την εσωτερική ηλεκτρική διάταξη χειριστές και το προσωπικό συντήρησης για να κατανοήσουν.
Τα επάνω τοποθετημένα πτερύγια ανακούφισης πίεσης παρέχουν μια ελεγχόμενη διαδρομή για την απελευθέρωση της πίεσης σε περίπτωση εσωτερικής σφάλμα τόξου, συμβάλλοντας στη μείωση των πιθανών επιπτώσεων της πίεσης σφάλματος στο προσωπικό και τον περιβάλλοντα εξοπλισμό.
Το ντουλάπι έχει σχεδιαστεί για λειτουργία και συντήρηση στην μπροστινή πλευρά, κάτι που μπορεί να είναι πολύτιμο όταν το ηλεκτρικό δωμάτιο διαθέτει περιορισμένη πρόσβαση στο πίσω μέρος. Οι χειριστές μπορούν να εκτελούν διαδικασίες ρουτίνας μεταγωγής και συντήρησης από το μπροστινό μέρος του εξοπλισμό σύμφωνα με την εγκεκριμένη σειρά λειτουργίας.
Η διάταξη μπροστινής πρόσβασης βοηθά επίσης στην απλοποίηση του σχεδιασμού του δωματίου εξοπλισμού και μπορεί να μειώσει τον απαιτούμενο χώρο πίσω από το ντουλάπι για δραστηριότητες ρουτίνας συντήρησης. Ένας ενσωματωμένος θερμαντήρας συμπύκνωσης μπορεί να διαμορφωθεί για υγρά περιβάλλοντα για να βοηθήσει στη μείωση των κινδύνων που σχετίζονται με τη συμπύκνωση στο εσωτερικό του ντουλαπιού.
Διαφορετικά συστήματα διανομής μέσης τάσης απαιτούν διαφορετικές λειτουργίες καμπίνας. Ο εξοπλισμός μπορεί να διαμορφωθεί ως εισερχόμενο ερμάριο για λήψη ρεύματος από το ανάντη δίκτυο, εξερχόμενο θάλαμο για παροχή τροφοδοτικών ή κινητήρες, ντουλάπι μέτρησης PT και τάσης, ντουλάπι μέτρησης, θάλαμο τμηματοποιητή διαύλου ή απομόνωση ντουλάπι.
Αυτή η ευελιξία διαμόρφωσης επιτρέπει σε εργολάβους EPC, ολοκληρωτές ηλεκτρικών συστημάτων και βιομηχανικούς χρήστες να αναπτυχθούν σειρές διακοπτών σύμφωνα με το μονογραμμικό διάγραμμα του έργου αντί να υιοθετήσουν ένα πανομοιότυπο ερμάριο ρύθμιση για κάθε εφαρμογή.
Οι μονάδες ηλεκτροπαραγωγής απαιτούν αξιόπιστο εξοπλισμό μέσης τάσης για τη λήψη, τη διανομή και τον έλεγχο της ηλεκτρικής ενέργειας σε βοηθητικά συστήματα και συστήματα διανομής. Η αποσυρόμενη διάταξη VCB παρέχει μια πρακτική λύση για προστασία κυκλώματος και εναλλαγή ενώ επιτρέπει στις ομάδες συντήρησης να αφαιρέσουν ή να αντικαταστήσουν το τρόλεϊ του διακόπτη όταν απαιτείται.
Σε υποσταθμούς, ο διακόπτης μπορεί να διαμορφωθεί για εισερχόμενους τροφοδότες, εξερχόμενα κυκλώματα, διατομή διαύλου, τάση μέτρηση και άλλες συναρτήσεις διανομής. Η δομή του διαμερίσματος και το σύστημα ασφάλισης πέντε ασφάλισης βοηθούν υποστήριξη ασφαλών διαδικασιών μεταγωγής και συντήρησης.
Τα εργοστάσια και οι βιομηχανικές εγκαταστάσεις λειτουργούν συχνά πολλαπλούς κινητήρες, μετασχηματιστές, γραμμές παραγωγής και βοηθητικούς ηλεκτρικά συστήματα. Ο εξοπλισμός μπορεί να διαμορφωθεί για διαφορετικές απαιτήσεις προστασίας τροφοδότη και κινητήρα, παροχή κεντρικής μεταγωγής και διανομής μέσης τάσης εντός της εγκατάστασης.
Οι εγκαταστάσεις εξόρυξης απαιτούν αξιόπιστη ηλεκτρική διανομή για κινητήρες, αντλίες, συστήματα εξαερισμού, επεξεργασία εξοπλισμό και βοηθητικά φορτία. Η μεταλλική κατασκευή και η διάταξη του αποσπώμενου διακόπτη παρέχουν α πρακτική διαμόρφωση για εσωτερικά συστήματα διανομής μέσης τάσης.
Τα μεγάλα εμπορικά κτίρια και οι πολυώροφα εγκαταστάσεις ενδέχεται να απαιτούν εξοπλισμό εισόδου και διανομής μέσης τάσης μέσα σε ειδικούς ηλεκτρικούς χώρους. Η μπροστινή λειτουργία και η συντήρηση μπορούν να βοηθήσουν στην απλοποίηση του σχεδιασμού του εξοπλισμού-δωμάτιου όπου ο χώρος εγκατάστασης είναι περιορισμένος.
Ο πίνακας Vcb Μέσης Τάσης είναι διαθέσιμος για διαφορετικές απαιτήσεις διανομής μέσης τάσης. Κύρια τεχνική οι παράμετροι περιλαμβάνουν:
| Είδος | Προσδιορισμός |
| Ονομαστική τάση | 3,6kV, 7,2kV, 12kV |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| Ονομαστικό ρεύμα | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | 25kA, 31,5kA, 40kA, 50kA |
| Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Πτυχίο Προστασίας | IP4X εξωτερικό περίβλημα, IP2X εσωτερικές θήκες |
| Θερμοκρασία περιβάλλοντος | -15°C έως +40°C |
| Υψόμετρο | ≤1000m, μειωμένη για μεγαλύτερα υψόμετρα |
| Εγκατάσταση | Εσωτερικός |
Η πραγματική ονομαστική τάση, το ρεύμα, η χωρητικότητα βραχυκυκλώματος, η διάταξη του ντουλαπιού και άλλες τεχνικές παράμετροι θα πρέπει να επιβεβαιωθεί σύμφωνα με το διάγραμμα μονής γραμμής του έργου και τις προδιαγραφές του πελάτη.
Ο εξοπλισμός έχει σχεδιαστεί για εγκατάσταση σε εσωτερικούς χώρους με εύρος θερμοκρασίας περιβάλλοντος από -15°C έως +40°C. Η καθημερινή η μέση σχετική υγρασία δεν πρέπει να υπερβαίνει το 95%, ενώ ο μηνιαίος μέσος όρος δεν πρέπει να υπερβαίνει το 90%.
Το περιβάλλον εγκατάστασης πρέπει να είναι απαλλαγμένο από εκρηκτικά ή διαβρωτικά αέρια, αγώγιμη σκόνη και έντονους κραδασμούς. Για εγκαταστάσεις εκτός των τυπικών συνθηκών συντήρησης, οι τεχνικές απαιτήσεις θα πρέπει να επιβεβαιώνονται με το Usune πριν από την παραγωγή, ώστε να μπορεί να αξιολογηθεί η κατάλληλη διαμόρφωση.
Η Usune έχει περισσότερα από 14 χρόνια εμπειρίας στον τομέα του ηλεκτρικού εξοπλισμού και διατηρεί μια έμπειρη ομάδα Ε&Α ικανό να αναπτύξει διαμορφώσεις εξοπλισμού σύμφωνα με τις ειδικές απαιτήσεις του έργου.

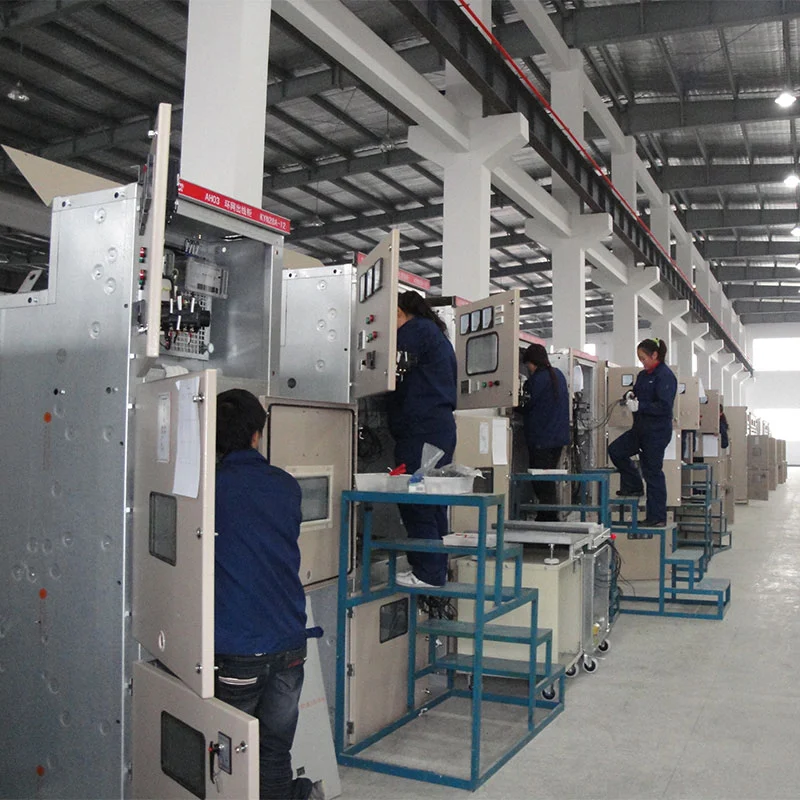

Ο ποιοτικός έλεγχος καλύπτει εξαρτήματα, συναρμολόγηση, ηλεκτρική απόδοση και τελικά προϊόντα. Τα τεστ ρουτίνας είναι διενεργείται πριν φύγει ο εξοπλισμός από το εργοστάσιο για να επαληθευτεί η απόδοση του προϊόντος και να διασφαλιστεί ότι ο παρεχόμενος εξοπλισμός διανομής πληροί τις συμφωνημένες τεχνικές απαιτήσεις.
Διαφορετικά έργα μπορεί να απαιτούν διαφορετικές τρέχουσες αξιολογήσεις, συνδυασμούς ντουλαπιών, ρυθμίσεις προστασίας και έλεγχο λειτουργίες. Η Usune παρέχει τεχνική επικοινωνία και υποστήριξη διαμόρφωσης με βάση διαγράμματα μιας γραμμής πελατών και τεχνικές προδιαγραφές.
Για τυπικές διαμορφώσεις, η Usune μπορεί να παρέχει μια περίοδο παραγωγής περίπου 15–20 ημερών μετά την επιβεβαίωση και πληρωμή, με τον πραγματικό χρόνο παράδοσης ανάλογα με τη διαμόρφωση και την ποσότητα παραγγελίας.
Η Usune διατηρεί αναφορές δοκιμών προϊόντων και σχετική τεχνική τεκμηρίωση για την υποστήριξη της επιθεώρησης πελατών, του έργου έγκριση και διαδικασίες πιστοποίησης προμηθευτών.
Ο εξοπλισμός έχει αναφερθεί για το Cas-space Rocket Launch Project, όπου ηλεκτρικά μέσης τάσης απαιτούνταν εξοπλισμός διανομής για εξειδικευμένη αεροδιαστημική υποδομή.
Οι εγκαταστάσεις εκτόξευσης πυραύλων περιέχουν κρίσιμα ηλεκτρικά φορτία και συστήματα υποστήριξης που απαιτούν αξιόπιστη ισχύ διαδικασίες διανομής και ελεγχόμενης μεταγωγής. Σε αυτόν τον τύπο έργου, η διαμόρφωση του εξοπλισμού διανομής πρέπει να λάβετε υπόψη όχι μόνο την ηλεκτρική χωρητικότητα αλλά και τη λειτουργική ασφάλεια, την απομόνωση σφαλμάτων, την πρόσβαση στη συντήρηση και ενσωμάτωση εξοπλισμού στο συνολικό σύστημα διανομής ηλεκτρικής ενέργειας.
Η αποσπώμενη δομή του διακόπτη κενού και το σύστημα μηχανικής ασφάλισης πέντε στεγανότητας παρέχουν ένα κατάλληλο διαμόρφωση για ελεγχόμενες λειτουργίες μεταγωγής και συντήρησης. Η διαμερισματική δομή του ντουλαπιού περαιτέρω υποστηρίζει το διαχωρισμό μεταξύ των τμημάτων διακόπτη, ζυγού, καλωδίου και ελέγχου.
Η αναφορά του έργου καταδεικνύει τη δυνατότητα εφαρμογής της τεχνολογίας διακοπτών μέσης τάσης της Usune σε εξειδικευμένους υποδομές όπου η αξιοπιστία της ηλεκτρικής διανομής και η λειτουργική ασφάλεια είναι σημαντικές μηχανικές εκτιμήσεις.
Το προϊόν κατασκευάζεται σύμφωνα με τις ισχύουσες απαιτήσεις IEC και GB για συσκευές διανομής μέσης τάσης και ηλεκτρικό εξοπλισμό. Η Usune λειτουργεί σύμφωνα με Σύστημα Διαχείρισης Ποιότητας ISO 9001, Περιβαλλοντικό ISO 14001 Σύστημα Διαχείρισης και Σύστημα Διαχείρισης Υγείας και Ασφάλειας στην Εργασία ISO 45001.
Το προϊόν διατίθεται επίσης με πιστοποίηση CE για τις ισχύουσες διεθνείς αγορές. Εκθέσεις δοκιμών και τεχνικές Η τεκμηρίωση μπορεί να παρασχεθεί σύμφωνα με τις απαιτήσεις του έργου και των πελατών.
Η τυπική διαμόρφωση καλύπτει εφαρμογές 3,6kV, 7,2kV και 12kV. Για ένα συγκεκριμένο έργο, η ονομαστική τάση και Οι παράμετροι μόνωσης θα πρέπει να επιβεβαιώνονται σύμφωνα με τις απαιτήσεις του ηλεκτρικού συστήματος.
Το αποσπώμενο καρότσι επιτρέπει στον διακόπτη κενού να μετακινείται μεταξύ της θέσης λειτουργίας και της απομόνωσης. Αυτό κάνει την επιθεώρηση, τη δοκιμή, την αντικατάσταση και τη συντήρηση πιο βολική από έναν μόνιμα σταθερό διακόπτη διευθέτηση.
Το σύστημα πέντε ασφάλισης είναι ένα μηχανικό κλείδωμα ασφαλείας σχεδιασμένο να αποτρέπει λανθασμένες ακολουθίες λειτουργίας. Βοηθάει αποτροπή ακατάλληλης λειτουργίας διακόπτη, κίνηση του τρόλεϊ υπό φορτίο, λανθασμένη λειτουργία του διακόπτη γείωσης, ενεργοποίηση γειωμένο κύκλωμα και τυχαία πρόσβαση σε ηλεκτρικά διαμερίσματα.
Ναί. Ο εξοπλισμός διανομής μπορεί να διαταχθεί ως εισερχόμενος, εξερχόμενος, PT, μέτρησης, τμηματοποιητής διαύλου ή ντουλάπια απομόνωσης σύμφωνα με την ηλεκτρική διαμόρφωση του έργου.
Ναί. Το Usune υποστηρίζει απαιτήσεις OEM όπως λογότυπα πελατών, ονόματα εταιρειών και διαμορφώσεις για συγκεκριμένα έργα, υπόκειται σε τεχνική επιβεβαίωση και επιβεβαίωση παραγωγής.
Για τυπικές διαμορφώσεις, η τυπική περίοδος παραγωγής είναι περίπου 15–20 ημέρες μετά την πληρωμή και τεχνική επιβεβαίωση. Ο πραγματικός χρόνος παράδοσης εξαρτάται από τη διαμόρφωση του προϊόντος, την ποσότητα και τις απαιτήσεις του έργου.
Η Usune διενεργεί ποιοτικό έλεγχο από τα εξαρτήματα μέχρι την τελική συναρμολόγηση και πραγματοποιεί δοκιμές ρουτίνας πριν από την αποστολή. Μπορούν να παρέχονται σχετικές αναφορές δοκιμών σύμφωνα με τις απαιτήσεις του πελάτη και του έργου.
Η τυπική περίοδος εγγύησης είναι 12 μήνες από την ημερομηνία αποστολής, με την επιφύλαξη των συμφωνημένων πωλήσεων και των τεχνικών προϋποθέσεις.
Εάν προμηθεύεστε πίνακα Vcb Μέσης Τάσης για εργοστάσιο παραγωγής ενέργειας, υποσταθμό, βιομηχανική εγκατάσταση, εξορυκτικό έργο, εμπορικό κτίριο ή εξειδικευμένο έργο υποδομής, η Usune μπορεί να παρέχει υποστήριξη διαμόρφωσης με βάση τη δική σας ηλεκτρικές απαιτήσεις.
Στείλτε το μονογραμμικό διάγραμμα, την ονομαστική τάση, το ονομαστικό ρεύμα, το επίπεδο βραχυκυκλώματος, την ποσότητα του ντουλαπιού και τα απαιτούμενα λειτουργεί στην Usune για τεχνική αξιολόγηση και προσφορά.
