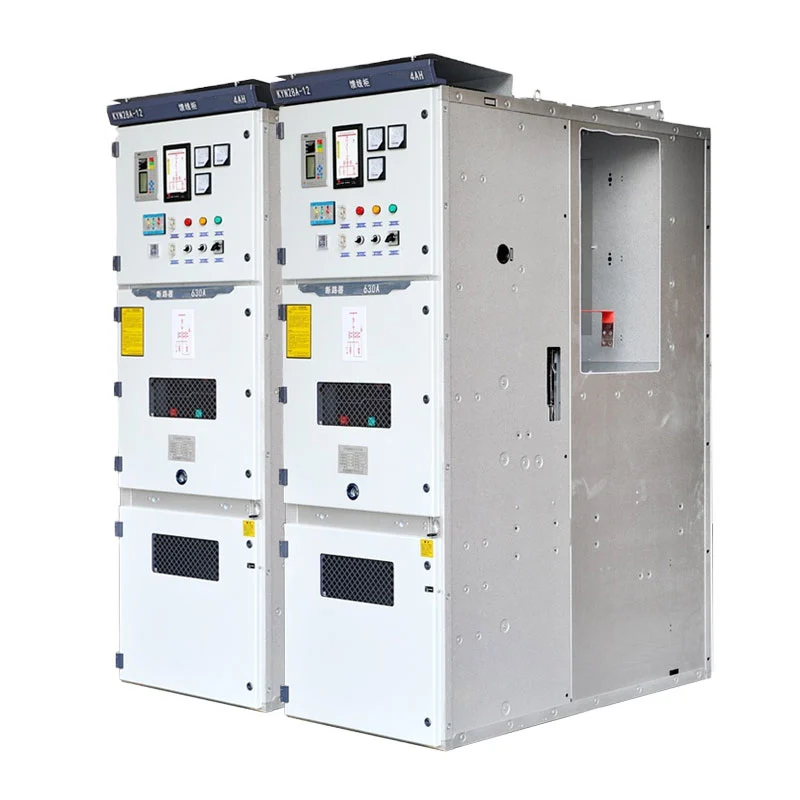

Ο πίνακας τύπου συρταριού μέσης τάσης υποστηρίζει λήψη ισχύος, διανομή τροφοδοσίας, μέτρηση τάσης, μέτρηση, τμηματοποίηση διαύλου και λειτουργίες απομόνωσης. Η Usune παρέχει στον εξοπλισμό μια διαμόρφωση προσανατολισμένη στη μηχανική προσεγγίζει και λειτουργεί σύμφωνα με τα συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 45001, με προϊόντα σχεδιασμένα σύμφωνα με με τα ισχύοντα πρότυπα IEC και GB και την πιστοποίηση CE που είναι διαθέσιμη για τις σχετικές αγορές.
Τα μεγάλα ηλεκτρικά έργα συχνά περιέχουν πολλαπλά ανεξάρτητα κυκλώματα ισχύος και όχι μια ενιαία γραμμή διανομής. Η εισερχόμενη ισχύς, οι τροφοδότες μετασχηματιστών, τα κυκλώματα κινητήρα, τα κυκλώματα μέτρησης και τα βοηθητικά φορτία μπορεί να απαιτούν διαφορετικές ηλεκτρικές λειτουργίες.

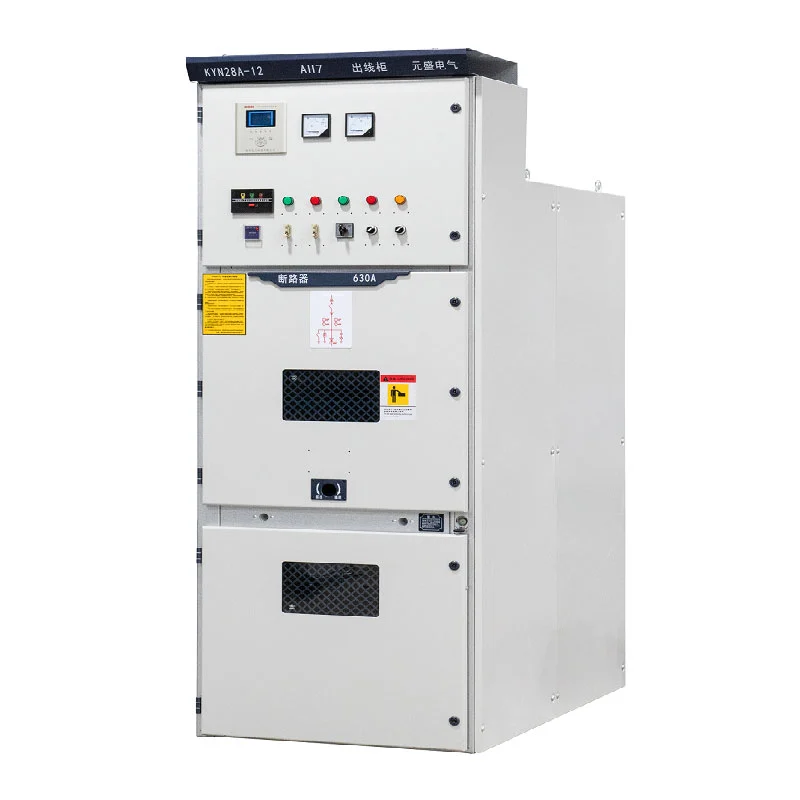

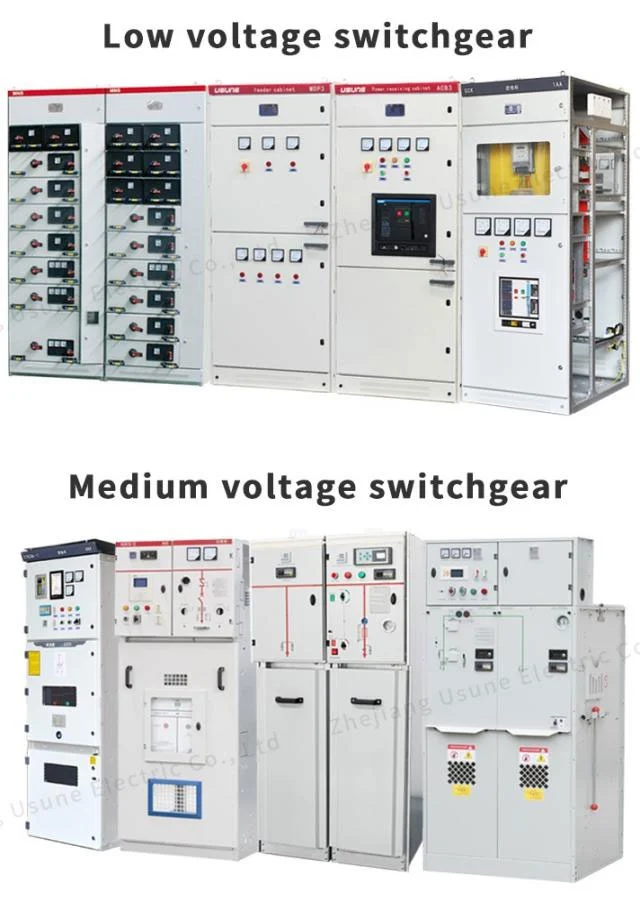

Ο πίνακας τύπου συρταριού μέσης τάσης KYN28 επιτρέπει τη διευθέτηση αυτών των λειτουργιών ως ξεχωριστά ντουλάπια μέσα σε ένα συντονισμένη παράταξη. Αυτό καθιστά δυνατή τη δημιουργία ενός συστήματος διανομής γύρω από το μονογραμμικό διάγραμμα του έργου αντί να χρησιμοποιείτε ομοιόμορφη διαμόρφωση ντουλαπιού για κάθε κύκλωμα.
Για τις ομάδες προμηθειών, αυτή η αρθρωτή αρχιτεκτονική μπορεί να απλοποιήσει τις προδιαγραφές του εξοπλισμού, επειδή το κάνουν οι λειτουργίες του ντουλαπιού να οριστεί σύμφωνα με το πραγματικό ηλεκτρικό δίκτυο. Επιτρέπει επίσης να προγραμματιστεί η συνολική σύνθεση σύμφωνα με τον αριθμό των τροφοδοτικών, τις τρέχουσες απαιτήσεις, τις ρυθμίσεις προστασίας και τις μελλοντικές ανάγκες διανομής.
Η διαμόρφωση ενός συστήματος διανομής μέσης τάσης εξαρτάται σε μεγάλο βαθμό από τη λειτουργία κάθε κυκλώματος. Αν Το εισερχόμενο κύκλωμα λαμβάνει ηλεκτρική ισχύ από μια πηγή ανάντη, ενώ τα εξερχόμενα κυκλώματα κατανέμουν την ισχύ σε μετασχηματιστές, κινητήρες, εξοπλισμός παραγωγής ή άλλα φορτία.
Η Usune μπορεί να διαμορφώσει τη σειρά KYN28 με εισερχόμενα ερμάρια, εξερχόμενα ερμάρια, ντουλάπια μέτρησης PT και τάσης, ντουλάπια μέτρησης, ερμάρια τμηματοποιητή λεωφορείων και ντουλάπια απομόνωσης. Κάθε τύπος ντουλαπιού μπορεί να ενσωματωθεί στο συνολική σειρά διακοπτών σύμφωνα με την ηλεκτρική αρχιτεκτονική του έργου.
Αυτή η προσέγγιση που βασίζεται σε κύκλωμα είναι ιδιαίτερα χρήσιμη για έργα EPC όπου πρέπει να απαιτείται η προδιαγραφή του εξοπλισμού διανομής αντιστοιχεί στενά με τα εγκεκριμένα ηλεκτρικά σχέδια.
Οι απαιτήσεις διανομής ηλεκτρικής ενέργειας μπορεί να αλλάξουν καθώς επεκτείνονται τα εργοστάσια, προστίθενται γραμμές παραγωγής ή υποδομές η χωρητικότητα αυξάνεται. Μια σειρά διακοπτών που σχεδιάζεται μόνο για το αρχικό ηλεκτρικό φορτίο μπορεί να γίνει δύσκολη τροποποιήστε όταν απαιτούνται πρόσθετοι τροφοδότες.
Η αρθρωτή διάταξη της σειράς KYN28 παρέχει μεγαλύτερη ευελιξία για την οργάνωση διαφορετικών κυκλωμάτων μέσα σε ένα σύστημα διανομής μέσης τάσης. Κατά τη διάρκεια του σχεδιασμού του έργου, οι πελάτες μπορούν να κρατήσουν κατάλληλες θέσεις ή να ορίσουν πρόσθετα λειτουργικά ντουλάπια σύμφωνα με τις αναμενόμενες μελλοντικές απαιτήσεις.
Αυτή η προσέγγιση επιτρέπει στο σύστημα διακοπτών να θεωρηθεί ως μέρος της μακροπρόθεσμης ηλεκτρικής ενέργειας του έργου αρχιτεκτονική και όχι μόνο ως μεμονωμένο κομμάτι του εξοπλισμού.

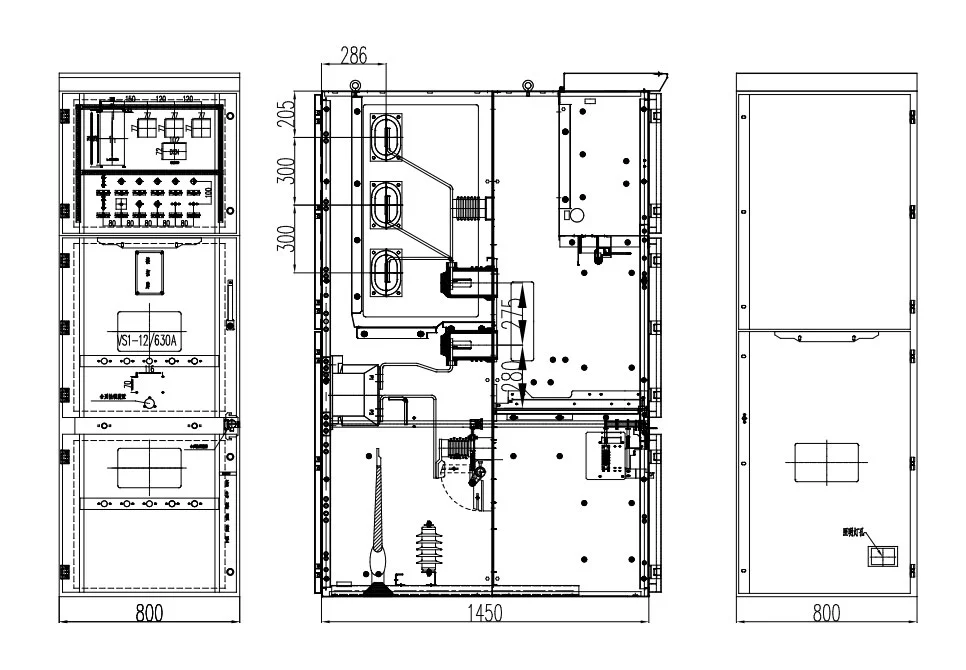

Η φυσική διάταξη του εξοπλισμού μέσης τάσης είναι ένα σημαντικό στοιχείο για το σχεδιασμό του ηλεκτρικού δωματίου. Ο εξοπλισμός πρέπει να παρέχει επαρκή πρόσβαση στη λειτουργία ενώ τοποθετείται εντός της διαθέσιμης περιοχής εγκατάστασης.

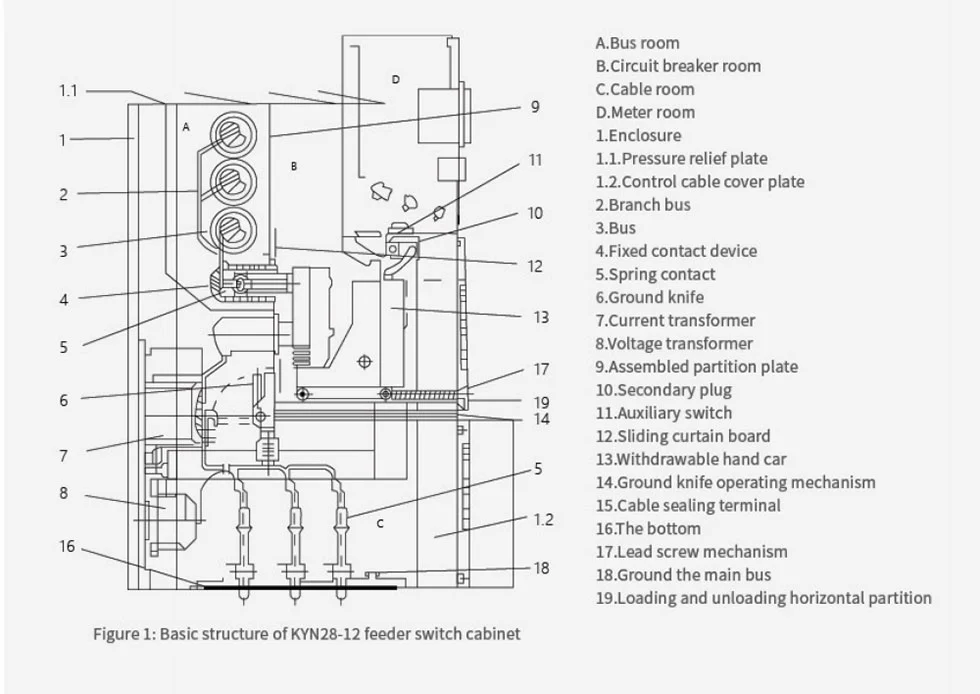

Ο πίνακας τύπου συρταριού μέσης τάσης KYN28 χρησιμοποιεί μια μεταλλική κατασκευή με λειτουργία και συντήρηση στην μπροστινή πλευρά. Τα τμήματα διακόπτη, ζυγός, καλώδιο και έλεγχος είναι διατεταγμένα ως ανεξάρτητα διαμερίσματα, δημιουργώντας ένα ξεκάθαρο οργανωμένη δομή υπουργικού συμβουλίου.
Για τους σχεδιαστές ηλεκτρικών δωματίων, αυτή η διαμόρφωση βοηθά στη δημιουργία μιας πιο προβλέψιμης διάταξης εξοπλισμού και επιτρέπει την Η σειρά διακοπτών θα σχεδιαστεί γύρω από τις διαθέσιμες διαστάσεις του δωματίου και τις απαιτήσεις σύνδεσης καλωδίων.
Σε ένα σύστημα διανομής που περιέχει πολλαπλούς τροφοδότες, οι απαιτήσεις συντήρησης μπορεί να διαφέρουν μεταξύ των επιμέρους κυκλωμάτων. Η διαχείριση ενός σφάλματος ή προγραμματισμένης επιθεώρησης σε ένα κύκλωμα θα πρέπει να γίνεται σύμφωνα με τη διαδικασία ηλεκτρικής λειτουργίας χωρίς να ενοχλούν άσκοπα άσχετα τμήματα.
Η αποσπώμενη λειτουργική μονάδα επιτρέπει τη μετακίνηση του σχετικού εξοπλισμού σε απομονωμένη θέση για επιθεώρηση, δοκιμή ή αντικατάσταση. Το σύστημα μηχανικής ασφάλισης ελέγχει τη σειρά λειτουργίας και βοηθά στην αποτροπή λανθασμένες ενέργειες εναλλαγής.
Αυτό καθιστά τον εξοπλισμό κατάλληλο για συστήματα διανομής όπου η διαχείριση μεμονωμένων κυκλωμάτων είναι σημαντικό μέρος καθημερινής ηλεκτρικής λειτουργίας.
Το εισερχόμενο ερμάριο χρησιμοποιείται για τη λήψη ηλεκτρικής ενέργειας από την ανάντη πηγή τροφοδοσίας και τη σύνδεσή της με το σύστημα ζυγών μέσης τάσης. Η διαμόρφωσή του μπορεί να προσδιοριστεί σύμφωνα με το ονομαστικό ρεύμα του εισερχόμενου κυκλώματος, απαιτήσεις προστασίας, απαιτήσεις μέτρησης και συνολική αρχιτεκτονική διανομής.
Τα εξερχόμενα ερμάρια κατανέμουν ισχύ μέσης τάσης σε μετασχηματιστές, κινητήρες, τροφοδότες ή άλλα ηλεκτρικά φορτία. Ο αριθμός και οι προδιαγραφές των εξερχόμενων ντουλαπιών μπορούν να προγραμματιστούν σύμφωνα με την κατανομή φορτίου του έργου και διάταξη τροφοδοσίας.
Ο πίνακας PT χρησιμοποιείται για τη μέτρηση τάσης και τις σχετικές λειτουργίες ηλεκτρικής παρακολούθησης. Μπορεί να ενσωματωθεί σε η σειρά διακοπτών όπου το έργο απαιτεί μετασχηματισμό τάσης και μέτρηση εντός της μέσης τάσης σύστημα διανομής.
Ο πίνακας μέτρησης μπορεί να φιλοξενήσει εξοπλισμό μέτρησης ηλεκτρικής ενέργειας για εφαρμογές που απαιτούν ειδικό μέτρηση ισχύος. Η διαμόρφωσή του μπορεί να συντονιστεί με τις απαιτήσεις μέτρησης και χρησιμότητας του έργου.
Ο θάλαμος διατομής διαύλου χρησιμοποιείται για τη διαίρεση ή τη σύνδεση τμημάτων της ράβδου ζυγού μέσης τάσης σύμφωνα με σχεδιασμός συστήματος. Αυτή η διάταξη μπορεί να προσφέρει μεγαλύτερη ευελιξία κατά το σχεδιασμό δικτύων διανομής με πολλαπλάσια πηγές ενέργειας ή τμήματα διαύλου.
Ο θάλαμος απομόνωσης παρέχει μια ειδική διαμόρφωση για τις απαιτήσεις ηλεκτρικής απομόνωσης. Η διάταξη του πρέπει να καθορίζεται σύμφωνα με τη σειρά μεταγωγής του έργου, το σχήμα γείωσης και την ηλεκτρική ασφάλεια διαδικασίες.
Οι εγκαταστάσεις παραγωγής συχνά περιέχουν γραμμές παραγωγής, κινητήρες, μετασχηματιστές, συμπιεστές, αντλίες και βοηθητικά συστήματα με διαφορετικές απαιτήσεις ισχύος. Μια αρθρωτή σειρά διακοπτών μπορεί να οργανώσει αυτά τα κυκλώματα σύμφωνα με το ηλεκτρική δομή διανομής του εργοστασίου.
Οι υποσταθμοί μπορεί να απαιτούν πολλαπλά κυκλώματα εισερχόμενων, εξερχόμενων, μετρήσεων και τμημάτων διαύλου. Το αρθρωτό ντουλάπι Η διάταξη επιτρέπει στους μηχανικούς να αναπτύξουν μια πλήρη σειρά διακοπτών με βάση το διάγραμμα μιας γραμμής του υποσταθμού.
Οι εργασίες εξόρυξης συνήθως περιλαμβάνουν πολλαπλά ηλεκτρικά φορτία που κατανέμονται σε διαφορετικές περιοχές της τοποθεσίας. Το Ο εξοπλισμός μπορεί να διαμορφωθεί για να υποστηρίζει τη διανομή τροφοδοσίας και τη διαχείριση ισχύος για κινητήρες, αντλίες, εξαερισμό συστήματα και εξοπλισμός επεξεργασίας.
Τα μεγάλα εμπορικά και πολυώροφα κτίρια απαιτούν οργανωμένη λήψη και διανομή ρεύματος μέσης τάσης. Διαφορετικό Οι λειτουργίες του ντουλαπιού μπορούν να συνδυαστούν σύμφωνα με τον μετασχηματιστή, τον τροφοδότη, τη μέτρηση και το ηλεκτρικό δωμάτιο του κτιρίου απαιτήσεις.
Έργα υποδομής όπως μεταφορικές εγκαταστάσεις και εξειδικευμένες βιομηχανικές εγκαταστάσεις ενδέχεται να περιέχουν πολλαπλά ηλεκτρικά φορτία με διαφορετικές απαιτήσεις λειτουργίας. Η αρθρωτή διαμόρφωση παρέχει ευελιξία για ενσωμάτωση αυτών των κυκλωμάτων σε ένα συντονισμένο σύστημα διανομής μέσης τάσης.
| Είδος | Προσδιορισμός |
| Ονομαστική τάση | 3,6kV, 7,2kV, 12kV |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| Ονομαστικό ρεύμα | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | 25kA, 31,5kA, 40kA, 50kA |
| Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Πτυχίο Προστασίας | IP4X εξωτερικό περίβλημα, IP2X εσωτερικές θήκες |
| Θερμοκρασία περιβάλλοντος | -15°C έως +40°C |
| Υψόμετρο | ≤1000m, μειωμένη για μεγαλύτερα υψόμετρα |
| Εγκατάσταση | Εσωτερικός |
Η τελική ονομαστική τάση, το ρεύμα, η χωρητικότητα βραχυκυκλώματος, ο συνδυασμός ντουλαπιών και η διάταξη της λειτουργικής μονάδας θα πρέπει να επιβεβαιωθεί σύμφωνα με το ηλεκτρολογικό διάγραμμα και τις τεχνικές προδιαγραφές του έργου.
Ο εξοπλισμός προορίζεται για εγκατάσταση σε εσωτερικούς χώρους με θερμοκρασία περιβάλλοντος μεταξύ -15°C και +40°C. Ημερήσιος μέσος όρος η σχετική υγρασία δεν πρέπει να υπερβαίνει το 95%, ενώ η μηνιαία μέση σχετική υγρασία δεν πρέπει να υπερβαίνει το 90%.
Το περιβάλλον εγκατάστασης πρέπει να είναι απαλλαγμένο από εκρηκτικά ή διαβρωτικά αέρια, αγώγιμη σκόνη και έντονους κραδασμούς. Εάν ο εξοπλισμός απαιτείται να λειτουργεί εκτός αυτών των τυπικών συνθηκών, οι περιβαλλοντικές απαιτήσεις θα πρέπει να είναι επιβεβαιώθηκε με την Usune πριν από τον τεχνικό σχεδιασμό και την παραγωγή.
Ο εξοπλισμός έχει αναφερθεί για το Cas-space Rocket Launch Project, ένα εξειδικευμένο έργο υποδομής που απαιτεί ένα οργανωμένο σύστημα διανομής ηλεκτρικής ενέργειας μέσης τάσης.
Για την αεροδιαστημική υποδομή, το ηλεκτρικό δίκτυο μπορεί να περιέχει πολλαπλούς τύπους φορτίων που εξυπηρετούν διαφορετικές εγκαταστάσεις και συστήματα υποστήριξης. Αντί να βασίζεται σε μια ενιαία διάταξη ντουλαπιών, το σύστημα διανομής χρειάζεται να εξυπηρετήσει την εισερχόμενη ισχύ, τα κυκλώματα τροφοδοσίας, τις λειτουργίες μέτρησης και άλλες ηλεκτρικές απαιτήσεις εντός α συντονισμένη διαμόρφωση.
Η αρθρωτή δομή της σειράς KYN28 επιτρέπει τη διάταξη διαφορετικών λειτουργικών ντουλαπιών σύμφωνα με σχέδιο διανομής ηλεκτρικής ενέργειας του έργου. Αυτό παρέχει στους μηχανικούς μεγαλύτερη ευελιξία κατά το συντονισμό του σειρά διακοπτών με το δίκτυο ηλεκτρικής ενέργειας της εγκατάστασης και τη διάταξη του ηλεκτρικού δωματίου.
Η αναφορά του έργου δείχνει πώς μπορεί να ενσωματωθεί ο αρθρωτός εξοπλισμός διανομής μέσης τάσης της Usune εξειδικευμένη υποδομή όπου βρίσκεται η διαμόρφωση οργανωμένου κυκλώματος και ο ηλεκτρολογικός σχεδιασμός για συγκεκριμένο έργο σημαντικό.
Η σειρά KYN28 έχει σχεδιαστεί σύμφωνα με τα ισχύοντα πρότυπα IEC και GB για μεταλλικά κλειστά μέσης τάσης εξοπλισμός διανομής και ηλεκτρικής διανομής.
Η Usune λειτουργεί σύμφωνα με το Σύστημα Διαχείρισης Ποιότητας ISO 9001, το Σύστημα Περιβαλλοντικής Διαχείρισης ISO 14001 και το ISO 45001 Σύστημα Διαχείρισης Υγείας και Ασφάλειας στην Εργασία. Η πιστοποίηση CE είναι επίσης διαθέσιμη για τις ισχύουσες διεθνείς απαιτήσεις της αγοράς.
Οι αναφορές δοκιμών προϊόντων, οι τεχνικές προδιαγραφές και η σχετική τεκμηρίωση ποιότητας μπορούν να παρέχονται σύμφωνα με απαιτήσεις πελατών και έργου.
Το Usune υποστηρίζει τη διαμόρφωση του εξοπλισμού διανομής σύμφωνα με τα ηλεκτρικά διαγράμματα πελατών αντί να περιορίζει τα έργα σε μια τυπική διάταξη ντουλαπιών. Αυτή η προσέγγιση είναι κατάλληλη για εργολάβους EPC, ηλεκτρικούς διανομείς, συστήματα ολοκληρωτές και βιομηχανικοί χρήστες με διαφορετικές απαιτήσεις κυκλώματος.
Η Usune έχει περισσότερα από 14 χρόνια εμπειρίας στον τομέα του ηλεκτρικού εξοπλισμού και διατηρεί μια έμπειρη ομάδα Ε&Α ικανό να υποστηρίξει τη σχεδίαση και την τεχνική διαμόρφωση του συγκεκριμένου έργου.

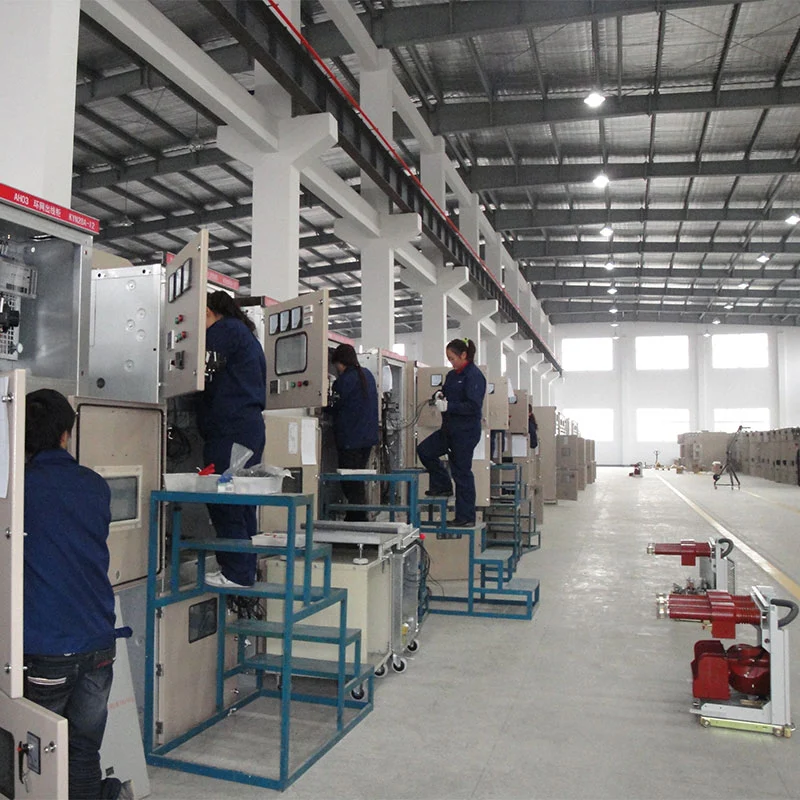

Ο ποιοτικός έλεγχος εφαρμόζεται σε όλη τη διαδικασία κατασκευής, καλύπτοντας εξαρτήματα, συναρμολόγηση, ηλεκτρικά δοκιμές και τελειωμένος εξοπλισμός. Οι συνήθεις δοκιμές ολοκληρώνονται πριν από την αποστολή για να επαληθευτεί η απόδοση του προϊόντος.
Για τυπικές διαμορφώσεις, η τυπική περίοδος παραγωγής είναι περίπου 15–20 ημέρες μετά την τεχνική επιβεβαίωση και πληρωμή. Ο πραγματικός χρόνος παράδοσης εξαρτάται από τη διαμόρφωση του προϊόντος, την ποσότητα παραγγελίας και τις απαιτήσεις του έργου.
Η Usune παρέχει αναφορές δοκιμών προϊόντων και τεχνική τεκμηρίωση για την υποστήριξη της επιθεώρησης πελατών, προμηθευτής διαδικασίες πιστοποίησης, έγκρισης έργου και ανάθεσης.
Ένας πίνακας μέσης τάσης τύπου συρταριού είναι ένα εσωτερικό σύστημα μεταγωγικού εξοπλισμού με μεταλλικό περίβλημα που χρησιμοποιεί αποσπώμενες λειτουργικές μονάδες για λήψη, διανομή, μέτρηση, έλεγχο και προστασία ρεύματος μέσης τάσης. Η αρθρωτή του διαμόρφωση επιτρέπει τον συνδυασμό διαφορετικών λειτουργιών του ντουλαπιού σύμφωνα με το ηλεκτρικό σύστημα.
Η σειρά KYN28 υποστηρίζει εφαρμογές 3,6kV, 7,2kV και 12kV. Οι ακριβείς απαιτήσεις ονομαστικής τάσης και μόνωσης θα πρέπει να επιβεβαιωθεί σύμφωνα με το ηλεκτρικό σύστημα του πελάτη.
Ναί. Τα ερμάρια εισερχόμενης, εξερχόμενης, PT, μέτρησης, τμηματοποιητής διαύλου και απομόνωσης μπορούν να συνδυαστούν σε έναν πίνακα διανομής lineup σύμφωνα με το διάγραμμα μιας γραμμής και τις απαιτήσεις διανομής του έργου.
Ναί. Η αρθρωτή διάταξη είναι κατάλληλη για εργοστάσια με πολλαπλούς τροφοδότες, κινητήρες, μετασχηματιστές και παραγωγή φορτία που απαιτούν οργανωμένη διανομή ρεύματος μέσης τάσης.
Η ιδέα του αρθρωτού ντουλαπιού επιτρέπει στους μηχανικούς του έργου να σχεδιάζουν διαφορετικές λειτουργικές μονάδες σύμφωνα με τις τρέχουσες και αναμενόμενες απαιτήσεις διανομής. Η μελλοντική επέκταση θα πρέπει να ληφθεί υπόψη κατά τη διάρκεια του αρχικού ηλεκτρικού δωματίου και Σχεδιασμός σειράς διακοπτών.
Ναί. Η Usune υποστηρίζει απαιτήσεις OEM, συμπεριλαμβανομένων των λογότυπων πελατών, των ονομάτων εταιρειών και των διαμορφώσεων για συγκεκριμένα έργα, υπόκειται σε τεχνική επιβεβαίωση.
Για τυπικές διαμορφώσεις, η τυπική περίοδος παραγωγής είναι περίπου 15–20 ημέρες μετά την τεχνική επιβεβαίωση και πληρωμή. Το τελικό χρονοδιάγραμμα εξαρτάται από την ποσότητα παραγγελίας και τη διαμόρφωση.
Η Usune μπορεί να παρέχει τεχνικές προδιαγραφές, αναφορές δοκιμών προϊόντων, τεκμηρίωση ποιότητας και άλλα σχετικά με το έργο έγγραφα σύμφωνα με τις απαιτήσεις του πελάτη.
Η τυπική περίοδος εγγύησης είναι 12 μήνες από την ημερομηνία αποστολής, με την επιφύλαξη των συμφωνηθέντων τεχνικών και εμπορικών προϋποθέσεις.
Εάν προμηθεύεστε πίνακα τύπου συρταριού μέσης τάσης για εργοστάσιο κατασκευής, υποσταθμό, έργο εξόρυξης, εμπορικό κτίριο, εγκατάσταση υποδομής ή εξειδικευμένη ηλεκτρική εγκατάσταση, η Usune μπορεί να παρέχει α διαμόρφωση με βάση τις πραγματικές απαιτήσεις διανομής σας.
Στείλτε το μονογραμμικό διάγραμμα, την ονομαστική τάση, το ονομαστικό ρεύμα, το επίπεδο βραχυκυκλώματος, τον αριθμό των εισερχόμενων και εξερχόμενων κυκλώματα, λειτουργίες ντουλαπιού και συνθήκες εγκατάστασης στην Usune για τεχνική αξιολόγηση και προσφορά.
