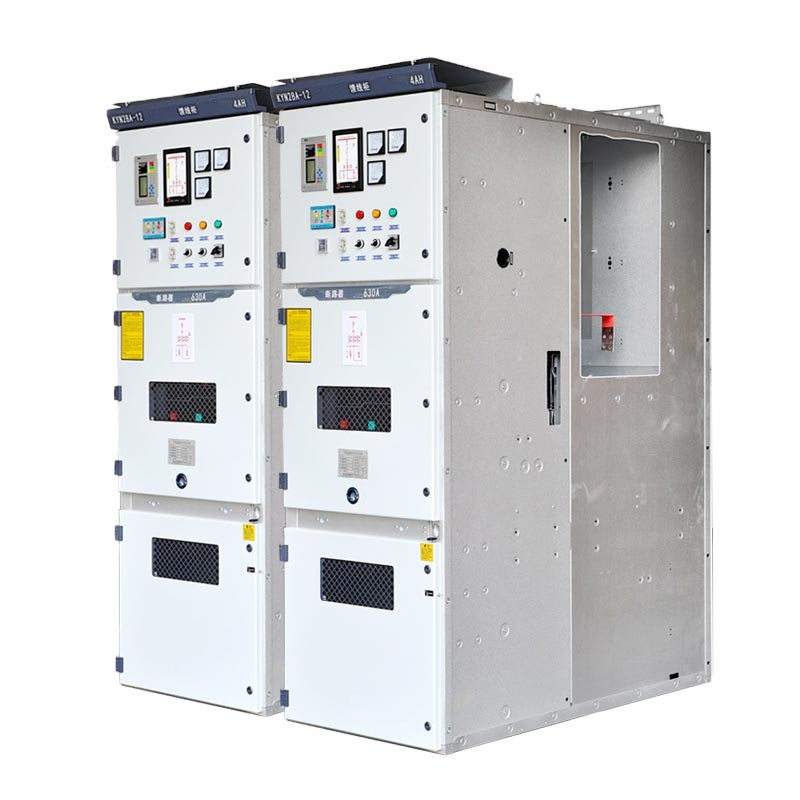

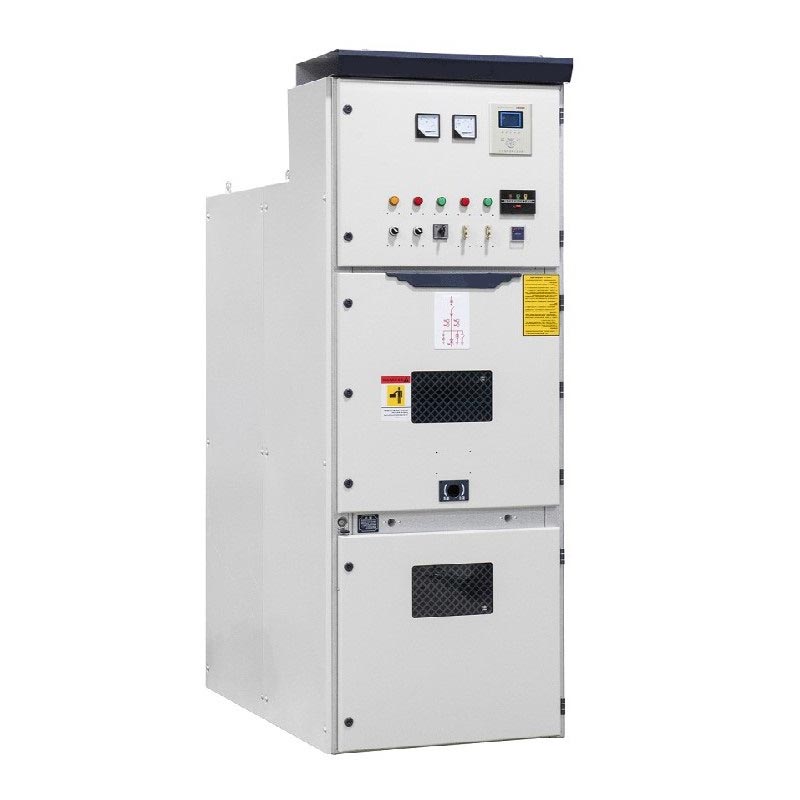

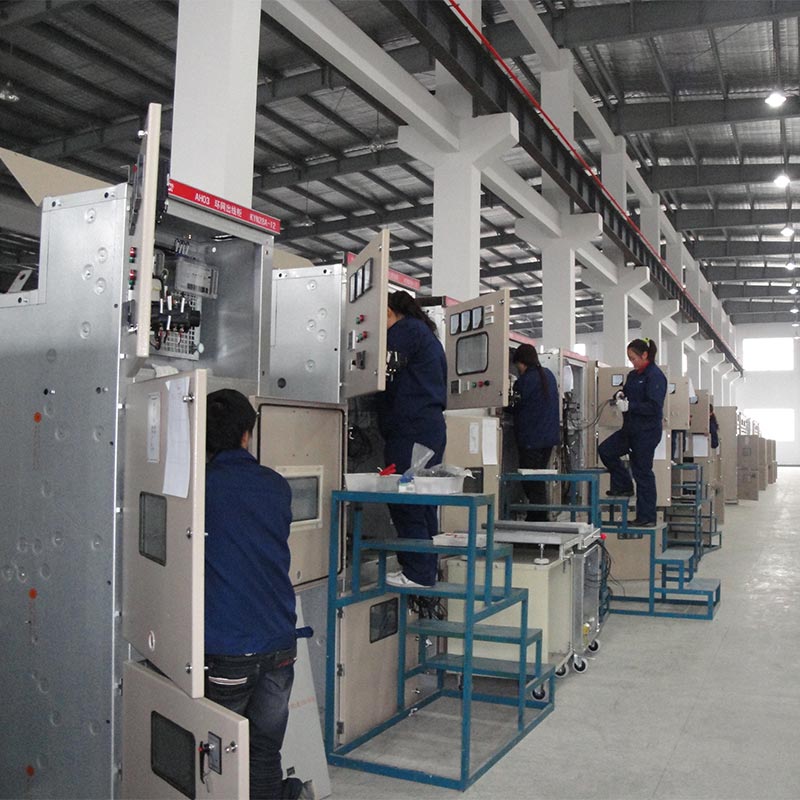

Πάνελ Vcb Εσωτερικού Χώρου Μέσης Τάσης 11kv

Το Usune Medium Voltage 11kV Indoor VCB Panel (σειρά KYN28) είναι ένας θωρακισμένος, αποσυρόμενος, κλειστός με μέταλλο σχεδιασμένο για την ασφαλή και αποτελεσματική λήψη, διανομή, έλεγχο και προστασία δικτύων ηλεκτρικής ενέργειας μέσης τάσης. Αυτό είναι μια κεντρική μονάδα διανομής στο σύστημα ισχύος, που εξασφαλίζει σταθερή λειτουργία του συστήματος τόσο σε κανονική όσο και σε σφάλμα προϋποθέσεις.

- Εφαρμοσμένα Συστήματα: 3,6~12kV / 24kV Τριφασικό AC 50/60Hz
- Πρότυπα: IEC 62271-200, GB 3906, DL/T 404
- Βασική Δομή: Θωρακισμένο μεταλλικό περίβλημα, αφαιρούμενη δομή τρόλεϊ
- Βαθμολογία προστασίας: Ντουλάπι IP4X, Εσωτερικό IP2X

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Μοντέλο και Τεχνικές Παράμετροι

1. Σειρά Μοντέλων

2. Βασικές Τεχνικές Παράμετροι

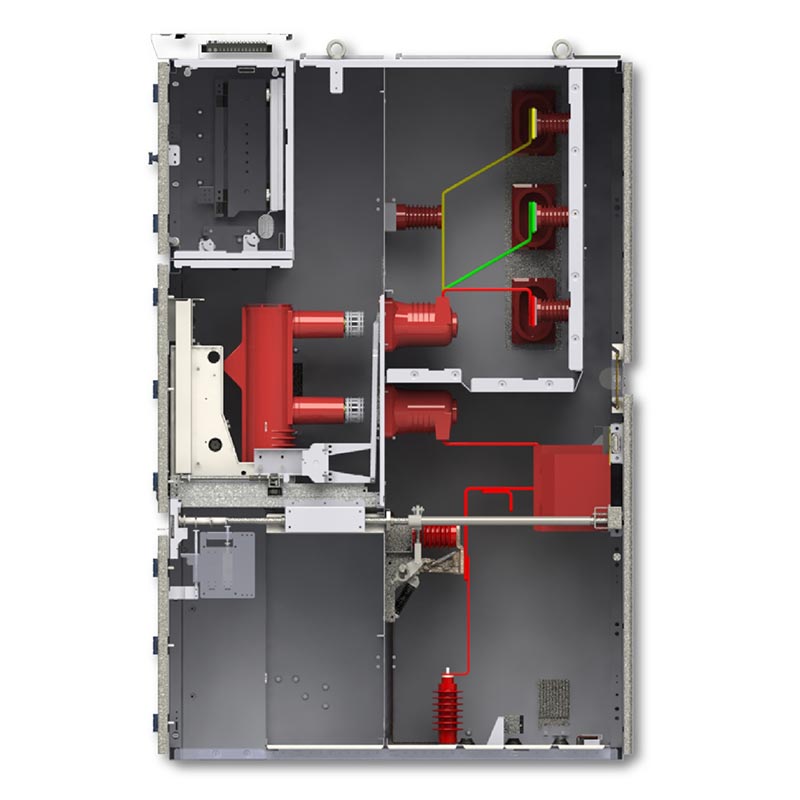

Σχεδιασμός Δομής και Διαμερίσματος

Ο πίνακας Vcb εσωτερικού χώρου μέσης τάσης 11 kV χρησιμοποιεί χαλύβδινες πλάκες για να διαχωρίσει πέντε ανεξάρτητα γειωμένα μεταλλικά διαμερίσματα, καταστέλλοντας αποτελεσματικά την εξάπλωση των τόξων σφαλμάτων και διασφαλίζοντας την προσωπική ασφάλεια:

1. Θήκη διακόπτη κυκλώματος: Ενσωματωμένο αφαιρούμενο καρότσι διακόπτη κενού (VS1/ZN63A, VD4, κ.λπ.), εξοπλισμένο με μηχανική ασφάλιση, που επιτρέπει στο καρότσι να εναλλάσσεται μεταξύ θέσεων εργασίας, δοκιμής και αποσύνδεσης.

2. Διαμέρισμα Busbar: Περιέχει κύριες ράβδους διαύλου και διακλαδώσεις, πλήρως απομονωμένους από άλλα διαμερίσματα προς αποτρέψτε τη διάδοση σφαλμάτων.

3. Διαμέρισμα καλωδίων: Εξοπλισμένο με μετασχηματιστές ρεύματος (CTs), μετασχηματιστές τάσης (PTs), διακόπτες γείωσης, ακροδέκτες καλωδίων και απαγωγείς υπέρτασης για σύνδεση και προστασία καλωδίων.

4. Θήκη οργάνων ελέγχου: Στεγάζει προστατευτικά ρελέ, όργανα, διακόπτες ελέγχου, ενδεικτικές λυχνίες και δευτερεύοντα κυκλώματα για παρακολούθηση και λειτουργία.

5. Κανάλι ανακούφισης πίεσης: Διαθέτει συσκευή εκτόνωσης πίεσης στο επάνω μέρος για να απελευθερώνει με ασφάλεια την πίεση τόξου και το αέριο μέσα περίπτωση εσωτερικών βλαβών, αποτρέποντας ζημιές στο ερμάριο και τραυματισμό προσωπικού.

Βασικά χαρακτηριστικά και πλεονεκτήματα

1. Σχεδίαση αφαιρούμενου χειροκίνητου καροτσιού: Το χειροκίνητο καρότσι μεσαίας τάσης 11 kV εσωτερικού χώρου πάνελ Vcb είναι πλήρως εναλλάξιμα, επιτρέποντας για γρήγορη επιθεώρηση και αντικατάσταση χωρίς να απαιτείται πλήρης διακοπή της μπάρας, μειώνοντας σημαντικά τον χρόνο διακοπής λειτουργίας.
2. Ολοκληρωμένη μηχανική αλληλοσύνδεση πέντε-πρόληψης:
- Αποτρέπει το ακούσιο άνοιγμα και κλείσιμο των αυτόματων διακοπτών
- Αποτρέπει την ώθηση ή το τράβηγμα του τρόλεϊ του διακόπτη κυκλώματος υπό φορτίο
- Αποτρέπει το τυχαίο κλείσιμο του διακόπτη γείωσης ενώ είναι ενεργοποιημένος
- Αποτρέπει την ενεργοποίηση του διακόπτη γείωσης όταν βρίσκεται στην κλειστή θέση
- Αποτρέπει την ακούσια είσοδο σε θάλαμο με ρεύμα

3. Πλήρως κλειστά ανεξάρτητα διαμερίσματα: Τα μεταλλικά χωρίσματα διαχωρίζουν τις λειτουργικές περιοχές, καταστέλλοντας αποτελεσματικά το τόξο διάδοση και αμοιβαία παρέμβαση.

4. Μπροστινή Λειτουργία και Συντήρηση: Όλες οι λειτουργίες και η συντήρηση μπορούν να ολοκληρωθούν από το μπροστινό μέρος του ντουλαπιού, εξοικονόμηση χώρου εγκατάστασης.

5. Υψηλή αξιοπιστία και υψηλή ασφάλεια: Πληροί τα διεθνή πρότυπα, με υψηλά επίπεδα μόνωσης και ισχυρή αντίσταση σε σφάλμα.

6. Αρθρωτός σχεδιασμός: Μπορεί να διαμορφωθεί ευέλικτα ως πίνακας εισερχόμενων γραμμών, πίνακας εξερχόμενης γραμμής, πίνακας μέτρησης, ντουλάπι τμήματος διαύλου κ.λπ.

Κύρια σενάρια εφαρμογής

1. Ερμάριο εισερχόμενης γραμμής (Λήψη ηλεκτρικού δικτύου)

2. Θάλαμος εξερχόμενης γραμμής (Διανομή ισχύος σε φορτία, κινητήρες και μετασχηματιστές)

3. Θάλαμος ελέγχου κινητήρα (Εκκίνηση μεγάλου κινητήρα, διακοπή και προστασία)

4. Θάλαμος τροφοδοσίας μετασχηματιστή (Προστασία μετασχηματιστή διανομής)

5. Ντουλάπι διατομής ράβδου (Τμήμα ράβδου και αυτόματη εναλλαγή μεταφοράς)

Πραγματικές Υποθέσεις Εφαρμογών

Περίπτωση 1: Ένα μεγάλο βιομηχανικό πάρκο πετροχημικών στην επαρχία Jiangsu

Προκλήσεις Έργου: Το πετροχημικό εργοστάσιο έχει εξαιρετικά υψηλές απαιτήσεις για συνέχεια τροφοδοσίας, ασφάλεια και ανοχή σφαλμάτων, που απαιτεί μακροχρόνια σταθερή λειτουργία.
Λύση: 36 ερμάρια διακόπτη κενού Usune KYN28A-12 χρησιμοποιήθηκαν για τις εισερχόμενες και εξερχόμενες γραμμές συστήματος και μεγάλος έλεγχος κινητήρα.
Αποτελέσματα λειτουργίας: Συνεχής και σταθερή λειτουργία για πάνω από 8 χρόνια χωρίς σημαντικές βλάβες, επιτυγχάνοντας αποτελεσματικά προστασία από υπερφόρτωση και βραχυκύκλωμα, διασφαλίζοντας την αδιάλειπτη παραγωγή.

Περίπτωση 2: Εμπορικό συγκρότημα στην επαρχία Zhejiang

Προκλήσεις έργου: Περιορισμένος χώρος στην αίθουσα διανομής ρεύματος του πολυώροφου κτιρίου, που απαιτεί συμπαγή, ασφαλή και εύκολος στη συντήρηση εξοπλισμός.
Λύση: Διαμορφώστε 22 μονάδες διανομής Usune KYN28A-12 με δομή προσβάσιμη από μπροστά.
Αποτελέσματα λειτουργίας: Υψηλή χρήση χώρου, βολική συντήρηση και αξιόπιστη προστασία για κρίσιμα φορτία όπως όπως φωτισμός κτιρίων, κλιματισμός και πυροπροστασία.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ KYN28A-12 και KYN28-24;

Α: Η κύρια διαφορά είναι το επίπεδο ονομαστικής τάσης: Το KYN28A-12 είναι κατάλληλο για συστήματα 12kV (κατηγορίας 10kV), ενώ Το KYN28-24 είναι κατάλληλο για συστήματα 24kV (κατηγορίας 20kV). Και τα δύο είναι σχεδιασμένα σύμφωνα με τα αντίστοιχα επίπεδα τάσης όσον αφορά την απόσταση μόνωσης, την επιλογή εξαρτημάτων μόνωσης και τις ονομαστικές παραμέτρους εσωτερικών εξαρτημάτων.

Ε2: Μπορεί η Usune να προσαρμόσει αυτό το ερμάριο διακόπτη κενού για εξαγωγικά έργα;

Α: Ναι. Ως επαγγελματίας κατασκευαστής, η Usune μπορεί να προσαρμόσει τις παραμέτρους σύμφωνα με τις απαιτήσεις του έργου που πρέπει να ανταποκρίνονται διαφορετικά τοπικά πρότυπα όπως το IEC και το ANSI, και μπορούν να προσαρμόσουν μοντέλα διακοπτών κυκλώματος, προστατευτικά ρελέ και διαστάσεις.

Ε3: Ποια είναι η διάρκεια ζωής και ο κύκλος συντήρησης του εσωτερικού πίνακα Vcb μέσης τάσης 11 kV;

Α: Υπό κανονικές συνθήκες συντήρησης, η σχεδιασμένη διάρκεια ζωής είναι 20-30 χρόνια. Συντήρηση ρουτίνας κυρίως περιλαμβάνει δοκιμή μόνωσης, ελέγχους χαρακτηριστικών του διακόπτη κυκλώματος και βαθμονόμηση ρελέ. Το αποσπώμενο τρόλεϊ η δομή επιτρέπει τη γρήγορη αντικατάσταση, μειώνοντας σημαντικά τον χρόνο διακοπής συντήρησης.
