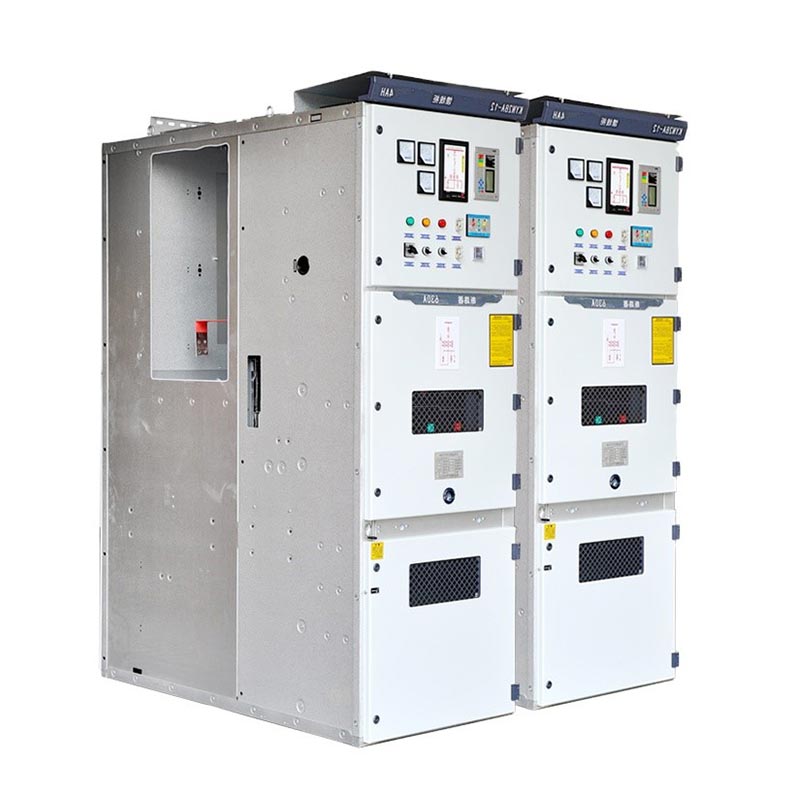

Διακοπτικός εξοπλισμός Kyn28 6kv

Το Usune Kyn28 Switchgear 6kV είναι ένας θωρακισμένος AC εσωτερικού χώρου, αποσπώμενος μεταλλικός εξοπλισμός, κατάλληλος για 3,6kV~12kV επίπεδα τάσης, τριφασικά συστήματα εναλλασσόμενου ρεύματος 50/60 Hz και είναι μια συσκευή ελέγχου και προστασίας πυρήνα στην τροφοδοσία διαδικασία μεταφοράς και διανομής. Αναπτύχθηκε και κατασκευάστηκε ανεξάρτητα από την Zhejiang Usune Electric, αυτό προϊόν ενσωματώνει προηγμένες ιδέες σχεδίασης και ώριμες διαδικασίες παραγωγής, εξισορροπώντας την ασφάλεια, την αξιοπιστία και πρακτικότητα. Καλύπτει τις ανάγκες διανομής ισχύος των τμηματοποιημένων συστημάτων μονής ράβδου και μονής ράβδου, επιτυγχάνοντας μεγάλης κλίμακας εφαρμογή σε βιομηχανίες ηλεκτρικής ενέργειας, μεταλλουργίας, χημικών και κατασκευών, συμβάλλοντας στην ασφαλή και αποτελεσματική λειτουργία παγκόσμιων συστημάτων ισχύος με σταθερή απόδοση.

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Βασικές Τεχνικές Παράμετροι

Στατική Σχεδιασμός και Βασικά Χαρακτηριστικά

1. Αφαιρούμενος αρθρωτός σχεδιασμός

Το εξάρτημα πυρήνα Kyn28 Switchgear 6kV, ο διακόπτης κενού (συμβατός με VS1, VD4, κ.λπ.), έχει εγκατασταθεί σε ένα κινητό τρόλεϊ. Για τακτική συντήρηση, δοκιμή ή αντικατάσταση, χρειάζεται να υπάρχει μόνο το τρόλεϊ του διακόπτη κυκλώματος αφαιρείται για λειτουργία, χωρίς να χρειάζεται να απενεργοποιήσετε ολόκληρο το περίβλημα, μειώνοντας σημαντικά τον χρόνο συντήρησης και μείωση των επιπτώσεων από διακοπές ρεύματος. Το τρόλεϊ είναι καθολικό και μπορεί να αντικατασταθεί γρήγορα, βελτιώνοντας το σύστημα αποδοτικότητα λειτουργίας και συντήρησης.

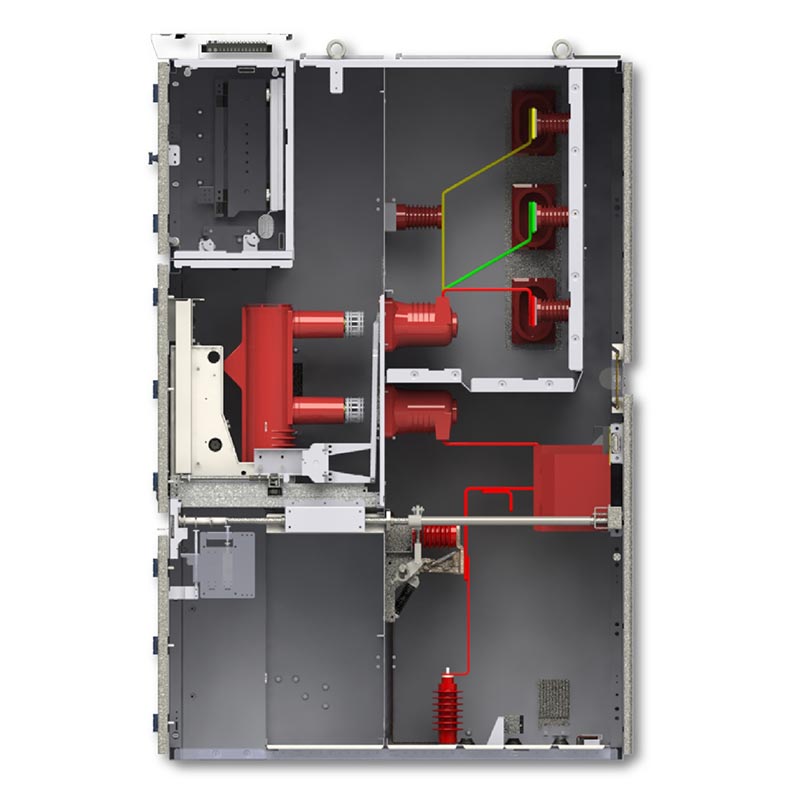

2. Διαμερισματική δομή με μεταλλική επένδυση

Το ερμάριο Kyn28 Switchgear 6kV χωρίζεται σε τέσσερα ανεξάρτητα διαμερίσματα με μεταλλικά χωρίσματα: έναν ζυγό διαμέρισμα, ένα διαμέρισμα διακόπτη κυκλώματος, ένα διαμέρισμα καλωδίων και ένα διαμέρισμα οργάνων χαμηλής τάσης. Κάθε ένα τα ενεργά εξαρτήματα του διαμερίσματος είναι πλήρως απομονωμένα, αποτρέποντας αποτελεσματικά την εξάπλωση φάση σε φάση και σφάλματα βραχυκυκλώματος φάσης-γείωσης, αποφυγή διαδοχικών βλαβών, μείωση του κινδύνου ηλεκτροπληξίας κατά τη διάρκεια συντήρηση και ενίσχυση της λειτουργικής ασφάλειας του εξοπλισμού.

3. Ολοκληρωμένη προστασία διασύνδεσης πέντε πρόληψης

Εξοπλισμένο με μηχανικό + ηλεκτρικό σύστημα διπλής αλληλοσύνδεσης πέντε αποτροπής, που εξαλείφει την κακή λειτουργία του πηγή:

- Αποτρέπει το τυχαίο άνοιγμα ή κλείσιμο των αυτόματων διακοπτών.

- Αποτρέπει την ώθηση/αφαίρεση του τρόλεϊ του διακόπτη κυκλώματος υπό φορτίο.

- Αποτρέπει το κλείσιμο του διακόπτη γείωσης ενώ είναι ενεργοποιημένος.

- Αποτρέπει την ακούσια ενεργοποίηση όταν ο διακόπτης γείωσης είναι κλειστός.

- Αποτρέπει την ακούσια είσοδο σε θάλαμο με ρεύμα.

4. Συμπαγές, αποτελεσματικό και εύκολα επεκτάσιμο

Το ντουλάπι έχει συμπαγή δομή, εξοικονομώντας χώρο εγκατάστασης. Ο αρθρωτός σχεδιασμός του επιτρέπει ευέλικτο συνδυασμό και επέκταση των τύπων ντουλαπιών για την κάλυψη των αναγκών επέκτασης του συστήματος διανομής ηλεκτρικής ενέργειας. Προσαρμόζεται εύκολα σε διαφορετικές αρχιτεκτονικές συστημάτων, όπως τμηματοποιημένα συστήματα μονής ράβδου και μονής ράβδου, διευκολύνοντας το μέλλον αναβαθμίσεις και ενοποίηση του συστήματος.

Ισχύουσες Περιβαλλοντικές Συνθήκες

1. Θερμοκρασία περιβάλλοντος: -10℃ ~ +40℃

2. Υψόμετρο: ≤1000m (Διατίθενται προσαρμοσμένα σχέδια για περιοχές με μεγάλο υψόμετρο άνω των 1000m)

3. Υγρασία αέρα: Ημερήσια μέση σχετική υγρασία ≤95%, μηνιαία μέση σχετική υγρασία ≤90% (χωρίς συμπύκνωση)

4. Περιβάλλον: Χωρίς διαβρωτικά ή εκρηκτικά αέρια, χωρίς μεγάλες ποσότητες σκόνης και χωρίς εύφλεκτο ή εκρηκτικό μέσα ενημέρωσης

Τυπικά σενάρια εφαρμογής

1. Βοηθητικά συστήματα σταθμών ηλεκτροπαραγωγής: Χρησιμοποιούνται για τη λήψη, τη διανομή και την προστασία της ενέργειας των εγκαταστάσεων, διασφαλίζοντας σταθερότητα τροφοδοσία σε βοηθητικό εξοπλισμό γεννήτριας.

2. Βιομηχανική και Μεταλλευτική Διανομή Ενέργειας: Κατάλληλη για βιομηχανικά σενάρια υψηλού φορτίου όπως η εξόρυξη, της μεταλλουργίας και της χημικής βιομηχανίας, καλύπτοντας τις ανάγκες ελέγχου τροφοδοσίας και προστασίας από υπερφόρτωση/βραχυκύκλωμα εξοπλισμός υψηλής ισχύος.

3. Εμπορικά και πολυώροφα κτίρια: Χρησιμοποιούνται σε υποσταθμούς μεγάλων εμπορικών κέντρων, κτιρίων γραφείων, ξενοδοχείων κ.λπ., για την επίτευξη ασφαλούς διανομής και εκλεπτυσμένης διαχείρισης της κτιριακής ισχύος·

4. Δημόσιοι Υποσταθμοί: Ως βασικός εξοπλισμός διανομής ηλεκτρικής ενέργειας μέσης τάσης σε αστικούς και βιομηχανικούς υποσταθμούς, διασφάλιση της σταθερής λειτουργίας του περιφερειακού δικτύου ηλεκτρικής ενέργειας.

Υπόθεση εφαρμογής πραγματικού κόσμου

Μελέτη περίπτωσης: Έργο διανομής ισχύος για γραμμή παραγωγής ελασματουργείου ενός μεγάλου ομίλου χάλυβα στην επαρχία Jiangsu

Ιστορικό έργου: Ο υπάρχων εξοπλισμός διανομής στο εργαστήριο ελασματουργείου του ομίλου χάλυβα γερνούσε και συχνά δυσλειτουργία, επηρεάζοντας τη συνεχή λειτουργία της γραμμής παραγωγής. Υψηλής αξιοπιστίας μέσης τάσης χρειαζόταν εξοπλισμός διανομής για αντικατάσταση.

Λύση: Επιλέχθηκαν 28 μονάδες διανομής Usune KYN28-6KV, συμβατές με σύστημα διανομής ισχύος 10 kV, με ένα ονομαστικό ρεύμα 1600A και ένα βραχυχρόνιο ρεύμα αντοχής 31,5 kA (4s), διαμορφωμένο με κύκλωμα κενού VS1 διακόπτες.

Αποτελέσματα υλοποίησης: Στα τρία χρόνια από τη θέση σε λειτουργία, ο εξοπλισμός λειτούργησε χωρίς αστοχίες. Το Το σύστημα αλληλασφάλισης πέντε επιπέδων αποτρέπει αποτελεσματικά την κακή λειτουργία και η διαμερισματοποιημένη δομή το αποφεύγει εξάπλωση των βλαβών. Η σταθερότητα τροφοδοσίας της γραμμής παραγωγής ελασματουργείου βελτιώθηκε κατά 99,9%, μειώνοντας ετήσιες απώλειες χρόνου διακοπής κατά πάνω από 5 εκατομμύρια γιουάν, κερδίζοντας υψηλούς επαίνους από τον πελάτη.

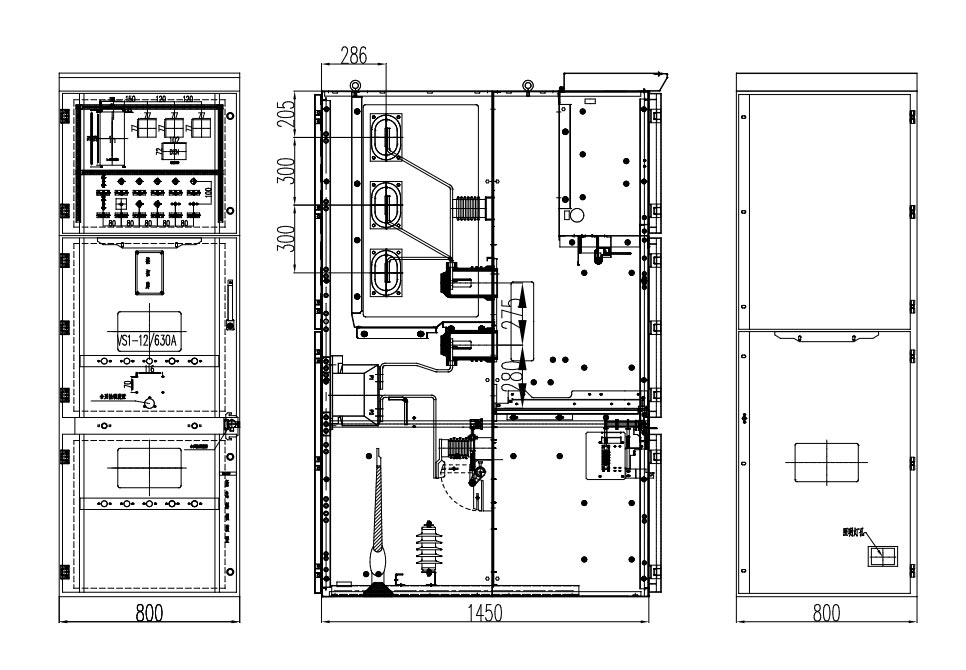

Εξωτερική Διάσταση

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Ποια είναι τα βασικά πλεονεκτήματα του Kyn28 Switchgear 6kV σε σύγκριση με τον παραδοσιακό σταθερό εξοπλισμό διανομής;

Α: Σε σύγκριση με τον παραδοσιακό σταθερό εξοπλισμό διανομής, το μεγαλύτερο πλεονέκτημα του Usune KYN28-6KV είναι ο αφαιρούμενος σχεδιασμός του. Το τρόλεϊ του διακόπτη κυκλώματος μπορεί να μετακινηθεί ανεξάρτητα, εξαλείφοντας την ανάγκη απενεργοποίησης ολόκληρου του ντουλαπιού κατά τη διάρκεια συντήρηση, μειώνοντας σημαντικά τις επιπτώσεις των διακοπών ρεύματος. Ταυτόχρονα, η μεταλλική του θωράκιση διαμερίστηκε Η δομή και το ολοκληρωμένο σύστημα ασφάλισης πέντε ασφάλισης προσφέρουν βελτιωμένη ασφάλεια. Ο αρθρωτός σχεδιασμός διευκολύνει επέκταση και ολοκλήρωση του συστήματος, προσαρμογή σε πολύπλοκες ανάγκες διανομής ηλεκτρικής ενέργειας και με αποτέλεσμα χαμηλότερα συνολικά κόστος συντήρησης κύκλου ζωής.

Ε2: Μπορεί αυτός ο διακόπτης να προσαρμοστεί σε μεγάλο υψόμετρο ή σε ειδικά περιβάλλοντα; Τι είναι ο κύκλος προσαρμογής;

Α: Ναι. Για περιβάλλοντα μεγάλου υψομέτρου >1000m, η Usune θα βελτιστοποιήσει το σχεδιασμό μόνωσης και την επιλογή εξαρτημάτων. Για ειδικά περιβάλλοντα όπως διαβρωτικά, υψηλής υγρασίας και σκονισμένα περιβάλλοντα, προσαρμοσμένες λύσεις όπως π.χ. Μπορούν να παρέχονται αντιδιαβρωτικές επιστρώσεις, ενισχυμένη στεγανοποίηση και στεγανά στη σκόνη φράγματα. Ο κύκλος παραγωγής για στάνταρ Τα προσαρμοσμένα προϊόντα είναι περίπου 15-20 ημέρες, ανάλογα με την πολυπλοκότητα προσαρμογής και την ποσότητα παραγγελίας.

Ε3: Ως κατασκευαστής, ποιες υπηρεσίες μετά την πώληση και τεχνική υποστήριξη παρέχει η Usune;

Α: Ως εργοστάσιο πηγής, η Usune παρέχει υπηρεσίες πλήρους κύκλου ζωής: οι προπωλήσεις περιλαμβάνουν σχεδιασμό λύσης, παράμετρο επιλογή και τεχνική διαβούλευση· Η παρακολούθηση των πωλήσεων περιλαμβάνει παρακολούθηση προόδου παραγωγής και εργοστασιακές δοκιμές συνεργασία· Η μετά την πώληση περιλαμβάνει δωρεάν εγκατάσταση και θέση σε λειτουργία, εκπαίδευση χειριστή, εγγύηση εξοπλισμού 1 έτους, Υπηρεσίες προμήθειας και συντήρησης ανταλλακτικών εφ' όρου ζωής και 24ωρη παγκόσμια ανταπόκριση στις τεχνικές ανάγκες που πρέπει να διασφαλιστούν σταθερή λειτουργία εξοπλισμού.
