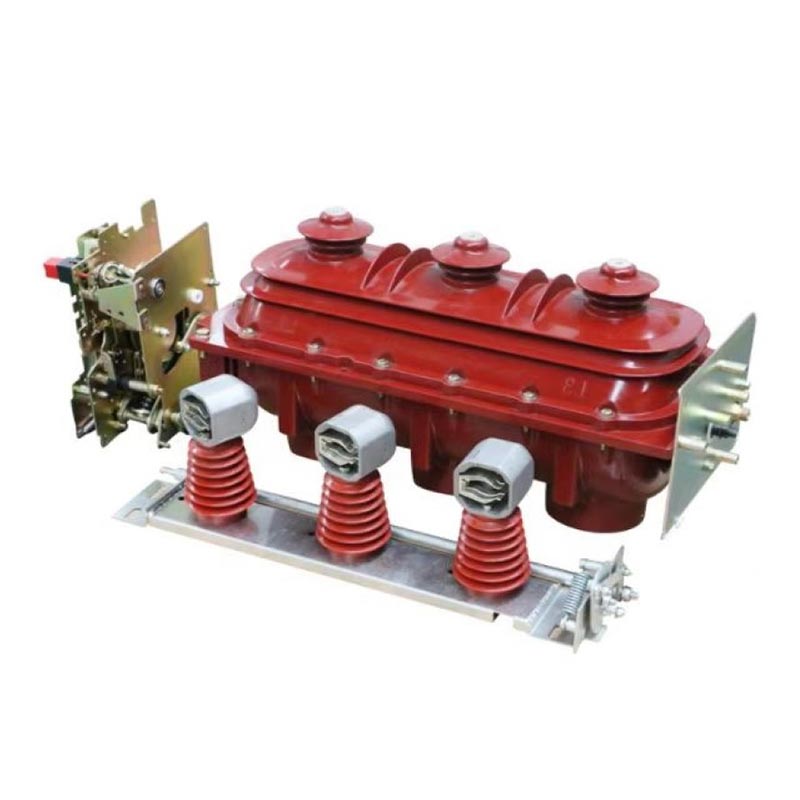

Διακόπτης διακοπής φορτίου εσωτερικού χώρου

Ο διακόπτης διακοπής φορτίου Usune FLN36-40.5 Indoor Load Break είναι ένα πυρήνα ηλεκτρικό εξάρτημα υψηλής τάσης που αναπτύχθηκε ανεξάρτητα και κατασκευάζεται από την Zhejiang Usune Electric. Είναι ειδικά σχεδιασμένο για την ασφαλή και αποδοτική ισχύ ανάγκες διανομής σεναρίων ονομαστικής τάσης 35kV και αποτελεί βασικό στοιχείο εξοπλισμού στη σύγχρονη διανομή ηλεκτρικής ενέργειας συστήματα, ειδικά κατάλληλα για δίκτυα δακτυλίου και συστήματα τροφοδοσίας διπλής ακτίνας, που διαδραματίζουν ζωτικό ρόλο στη διασφάλιση σταθερή και ασφαλής μεταφορά και διανομή ηλεκτρικής ενέργειας. Αυτό το προϊόν μπορεί να ενεργοποιεί και να απενεργοποιεί ανεξάρτητα ρεύματα φορτίου και ρεύματα υπερφόρτωσης ή μπορεί να συνδυαστεί σε σειρά με ασφάλεια περιορισμού ρεύματος για να αντικαταστήσει έναν διακόπτη κυκλώματος. Ο διακόπτης φορτίου χειρίζεται τη μεταγωγή διαφόρων ρευμάτων φορτίου, ενώ η ασφάλεια περιορισμού ρεύματος χειρίζεται τη θραύση βαρέων ρευμάτων υπερφόρτωσης και ρευμάτων βραχυκυκλώματος, επιτυγχάνοντας προστασία πολλαπλών επιπέδων για το σύστημα ισχύος. Του Η συμπαγής δομή, η εύκολη εγκατάσταση και η λειτουργία χωρίς συντήρηση το καθιστούν ιδανικό προϊόν για αστικό δίκτυο ηλεκτρικής ενέργειας αναβαθμίσεις και βελτιστοποίηση βιομηχανικής διανομής ενέργειας.

Χαρακτηριστικά προϊόντος

1. Δομικά Πλεονεκτήματα

Ο διακόπτης διακοπής φορτίου εσωτερικού χώρου υιοθετεί μια περιστρεφόμενη κινούμενη δομή επαφής διπλής διακοπής, τριών θέσεων, εξοπλισμένη με θάλαμος πυρόσβεσης τόξου τριών θέσεων (ανοιχτό-κλειστό έδαφος), που εξασφαλίζει ομαλή εναλλαγή υπό διαφορετική λειτουργία συνθήκες και βελτίωση της σταθερότητας του συστήματος. Ο συνολικός σχεδιασμός τριφασικής εγκατάστασης προσφέρει καλό συγχρονισμό, λιγότερα εξαρτήματα και βολική θέση σε λειτουργία και εγκατάσταση, μειώνοντας τη δυσκολία της επιτόπιας κατασκευής και συντήρηση.

2. Απόδοση μόνωσης

Ο διακόπτης χρησιμοποιεί ένα άνω και κάτω χυτό κέλυφος εποξειδικής ρητίνης για σφραγισμένη συναρμολόγηση. Το κύριο κύκλωμα και η γείωση σύστημα κυκλώματος βρίσκονται όλα μέσα στο κέλυφος, απομονώνοντας αποτελεσματικά το εξωτερικό περιβάλλον και αποτρέποντας τη σκόνη και διάβρωση υγρασίας. Η υψηλή μονωτική αντοχή των σημείων θραύσης και η μεγάλη απόσταση ερπυσμού, μαζί με η θωράκιση εξισορρόπησης τάσης στους εξερχόμενους ακροδέκτες, ενισχύει περαιτέρω την αξιοπιστία της μόνωσης και πληροί τις αυστηρές απαιτήσεις των συστημάτων διανομής ηλεκτρικής ενέργειας υψηλής τάσης.

3. Απόδοση Ασφαλείας

Εξαιρετική απόδοση ασφάλειας. Σε περίπτωση σφάλματος εσωτερικού τόξου, η αδύναμη πίσω δομή του εξωτερικού περιβλήματος θα σπάσει και η βαλβίδα εκτόνωσης πίεσης στο πάνω μέρος του ντουλαπιού θα ανοίξει, αποβάλλοντας τη ροή αέρα υπερπίεσης έξω από το ερμάριο, αποτρέποντας τη ζημιά του εξοπλισμού και τους κινδύνους για την προσωπική ασφάλεια. Εξοπλισμένο με κλειδαριά πέντε ασφάλισης λειτουργία, εξαλείφει ουσιαστικά την κακή λειτουργία, διασφαλίζοντας την ασφάλεια των χειριστών και του εξοπλισμού.

4. Ευκολία Λειτουργίας

Ο διακόπτης διακοπής φορτίου εσωτερικού χώρου υποστηρίζει χειροκίνητη και ηλεκτρική λειτουργία, προσαρμόζοντας ευέλικτα στην τοποθεσία απαιτήσεις, προσφέροντας ευκολία και αξιοπιστία. Υιοθετεί σχεδιασμό χωρίς συντήρηση, με μακρύ ηλεκτρικό και μηχανική διάρκεια ζωής, μειώνοντας το κόστος συντήρησης αργότερα. Ο πίνακας διανομής είναι κατασκευασμένος εξ ολοκλήρου από αλουμίνιο-ψευδάργυρο πλάκα, που προσφέρει αντοχή στη διάβρωση και υψηλή μηχανική αντοχή, κατάλληλη για διάφορες συνθήκες εργασίας εσωτερικού χώρου.

Τεχνικά Πλεονεκτήματα

1. Υψηλή ασφάλεια μόνωσης: Χρησιμοποιώντας ένα κύριο σχέδιο μόνωσης υψηλής τάσης με υψηλό περιθώριο και IP33 βαθμός προστασίας, βελτιώνει αποτελεσματικά το επίπεδο ασφάλειας μόνωσης του μπροστινού θαλάμου λειτουργίας προστασία της προσωπικής ασφάλειας των χειριστών.

2. Ευρεία Εφαρμογή: Κατάλληλο για συμπαγή, μικροσκοπικά και συχνά λειτουργικά σενάρια, που χρησιμοποιούνται ευρέως σε αστικές περιοχές δίκτυα ηλεκτρικής ενέργειας, βιομηχανική και εμπορική διανομή ηλεκτρικής ενέργειας και σύνδεση νέων ενεργειακών δικτύων, που καλύπτουν διαφορετικές ανάγκες διαφορετικά σενάρια.

3. Ολοκληρωμένος σχεδιασμός: Συμπαγής σχεδιασμός συνδυαστικού διακόπτη, ενσωματώνοντας λειτουργίες απομόνωσης διακόπτη και γείωσης, μείωση της κατοχής χώρου εξοπλισμού και διευκόλυνση της ενοποίησης του συστήματος διανομής ηλεκτρικής ενέργειας.

4. Υψηλή αξιοπιστία: Χρησιμοποιεί διακόπτη φορτίου SF6 υψηλής αξιοπιστίας. Η πίεση αερίου SF6 είναι χαμηλή, η λειτουργία είναι αξιόπιστη και η διάρκεια διατήρησης αερίου μπορεί να φτάσει τα 20 χρόνια, εξαλείφοντας την ανάγκη για συχνή αναπλήρωση αερίου και διασφαλίζοντας μακροχρόνια σταθερή λειτουργία.

Τεχνικές Παράμετροι

Αρχή κατάσβεσης τόξου

Αυτός ο διακόπτης διακοπής φορτίου εσωτερικού χώρου χρησιμοποιεί αέριο SF6 ως μέσο πυρόσβεσης τόξου, το οποίο έχει εξαιρετική πυρόσβεση τόξου και απόδοση μόνωσης. Όταν ο διακόπτης διακόπτει το ρεύμα, δημιουργείται ένα τόξο ακαριαία κατά τον διαχωρισμό του τις κινούμενες και σταθερές επαφές. Οδηγούμενο από το μαγνητικό πεδίο του μόνιμου μαγνήτη, το τόξο κινείται γρήγορα και επιμηκύνεται, ενώ ιονίζεται και ψύχεται συνεχώς από το αέριο SF6, σβήνοντας τελικά όταν το ρεύμα διασχίζει το μηδέν, επιτυγχάνοντας ασφαλή και γρήγορη διακοπή ρεύματος.

Η απόσταση διπλού σημείου θραύσης παρέχει υψηλά επίπεδα μόνωσης και θραύσης. Χρησιμοποιώντας τον μόνιμο μαγνήτη αρχή περιστρεφόμενου τόξου, διαθέτει χαμηλή κατανάλωση ενέργειας λειτουργίας, ισχυρή ικανότητα κατάσβεσης τόξου και ελάχιστη φθορά επαφής, επεκτείνοντας αποτελεσματικά την ηλεκτρική διάρκεια ζωής του διακόπτη.

Συνθήκες Χρήσης

Για να διασφαλιστεί η σταθερή λειτουργία του προϊόντος, πρέπει να πληρούνται οι ακόλουθες προϋποθέσεις για την εγκατάσταση και τη χρήση:
1. Υψόμετρο: Δεν υπερβαίνει τα 1000 μέτρα (οι ειδικές απαιτήσεις πρέπει να προσδιορίζονται κατά την παραγγελία).
2. Θερμοκρασία περιβάλλοντος: -25℃~+40℃;
3. Σχετική Υγρασία: Ημερήσια μέση ≤95%, μηνιαίος μέσος όρος ≤90%;
4. Σεισμική Ένταση: Δεν υπερβαίνει την Κλάση Β.
5. Αέρας του περιβάλλοντος απαλλαγμένος από σοβαρή ρύπανση όπως σκόνη, καπνός, χημικά διαβρωτικά, εύφλεκτα αέρια, βενζίνη και σπρέι αλατιού.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Περίπτωση πρακτικής εφαρμογής

Ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης στην Κίνα, η Yu Shun Electric παρείχε FLN36-40.5 Διακόπτες διακοπής φορτίου εσωτερικού χώρου για ένα έργο αναβάθμισης αστικού δικτύου ηλεκτρικής ενέργειας μεγάλης κλίμακας στην Ανατολική Κίνα. Το έργο που εμπλέκεται Γραμμές διανομής 35kV σε οκτώ αστικές περιοχές, που καλύπτουν κατοικημένες περιοχές, εμπορικά κέντρα και βιομηχανικά πάρκα, με εξαιρετικά υψηλές απαιτήσεις για σταθερότητα και ασφάλεια τροφοδοσίας.

Πριν από την αναβάθμιση, ο υπάρχων διακόπτης έπασχε από κακή μόνωση, συχνή συντήρηση και χαμηλή ασφάλεια, αποτυγχάνοντας να καλύψει τις ανάγκες της ανάπτυξης του αστικού δικτύου ηλεκτρικής ενέργειας. Μετά την επιλογή αυτού του προϊόντος, το έργο επιτεύχθηκε τρεις σημαντικές βελτιώσεις: Πρώτον, ο σχεδιασμός σύμπλεξης και πυρόσβεσης με πέντε ασφάλειες μειώνει την κακή λειτουργία και σφάλματα τόξου, βελτίωση της ασφάλειας του συστήματος. δεύτερον, ο σχεδιασμός χωρίς συντήρηση μειώνει τον μηνιαίο χρόνο συντήρησης κατά 80%, μείωση του κόστους λειτουργίας και συντήρησης· και τρίτον, η συμπαγής δομή προσαρμόζεται στον εσωτερικό χώρο εγκατάστασης αστικών υποσταθμών, διευκολύνοντας την ενοποίηση του συστήματος διανομής ηλεκτρικής ενέργειας. Το προϊόν έχει μηδενικές βλάβες σε περισσότερα από δύο χρόνια λειτουργίας, εξασφαλίζοντας σταθερή τροφοδοσία για περισσότερους από 500.000 κατοίκους και περισσότερες από 300 επιχειρήσεις, κερδίζοντας υψηλή αναγνώριση από τον ιδιοκτήτη του έργου και το τοπικό τμήμα τροφοδοσίας. Η Usune Electric, ως προμηθευτής, παρείχε ολοκληρωμένες υπηρεσίες μετά την πώληση, συμπεριλαμβανομένης της επιτόπιας καθοδήγησης εγκατάστασης και της τεχνικής εκπαίδευσης.

FAQ

Ε1: Ποια είναι η διάρκεια ζωής του διακόπτη φόρτωσης εσωτερικού χώρου Usune FLN36-40.5 και απαιτείται τακτική συντήρηση;

A1: Το προϊόν υιοθετεί σχεδιασμό χωρίς συντήρηση με μεγάλη ηλεκτρική και μηχανική διάρκεια ζωής. Το αέριο SF6 η διάρκεια διατήρησης μπορεί να φτάσει τα 20 χρόνια. Υπό κανονικές συνθήκες χρήσης, δεν απαιτείται τακτική συντήρηση. μόνο περιοδική Απαιτούνται έλεγχοι του περιβλήματος του εξοπλισμού, του μηχανισμού λειτουργίας και της πίεσης αερίου (αν χρειάζεται). Όλα τα προϊόντα Usune υποβληθείτε σε αυστηρούς ποιοτικούς ελέγχους πριν φύγετε από το εργοστάσιο για να διασφαλίσετε τη διάρκεια ζωής και την αξιοπιστία του προϊόντος.

Ε2: Ποιες είναι οι διαφορές μεταξύ αυτού του διακόπτη διακοπής φορτίου εσωτερικού χώρου και ενός παραδοσιακού διακόπτη κυκλώματος και σε ποιον σενάρια μπορεί να αντικαταστήσει έναν διακόπτη κυκλώματος;

A2: Η βασική διαφορά είναι ότι οι διακόπτες διακοπής φορτίου χρησιμοποιούνται κυρίως για την ενεργοποίηση και απενεργοποίηση ρευμάτων φορτίου και υπερφόρτωσης ρεύματα, ενώ οι παραδοσιακοί διακόπτες κυκλώματος μπορούν επιπλέον να διακόψουν τα ρεύματα βραχυκυκλώματος. Αυτό το προϊόν, σε συνδυασμό με μια ασφάλεια περιορισμού ρεύματος σε σειρά, μπορεί να αντικαταστήσει έναν διακόπτη κυκλώματος: ο διακόπτης διακοπής φορτίου είναι υπεύθυνος για ενεργοποίηση και απενεργοποίηση διαφόρων ρευμάτων φορτίου, ενώ η ασφάλεια περιορισμού ρεύματος χειρίζεται μεγάλη υπερφόρτωση και διακοπή ρεύματος βραχυκυκλώματος. Είναι κατάλληλο για δίκτυα δακτυλίου 35kV και συστήματα τροφοδοσίας διπλής ακτίνας (όπως π όπως υποκαταστήματα αστικού δικτύου ηλεκτρικής ενέργειας, βιομηχανικοί και εμπορικοί χώροι διανομής κ.λπ.), μειώνοντας το κόστος εξοπλισμού ενώ διασφαλίζοντας την ασφάλεια του συστήματος. Ως επαγγελματίας κατασκευαστής στην Κίνα, η Yushun Electric μπορεί να παρέχει επαγγελματική τεχνική καθοδήγηση για να βοηθήσει τους πελάτες στην επιλογή κατάλληλων λύσεων.
