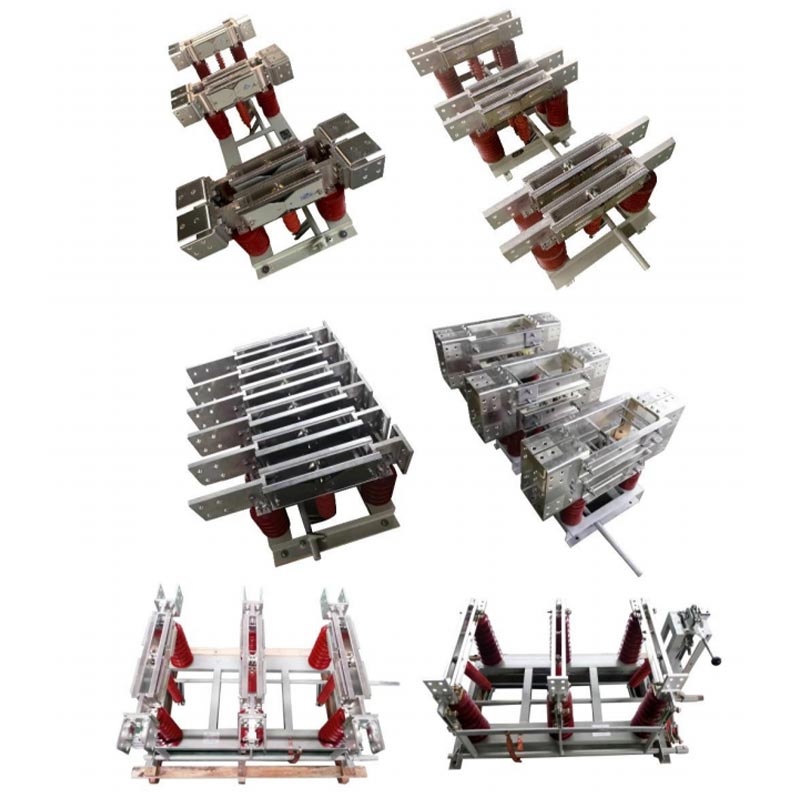

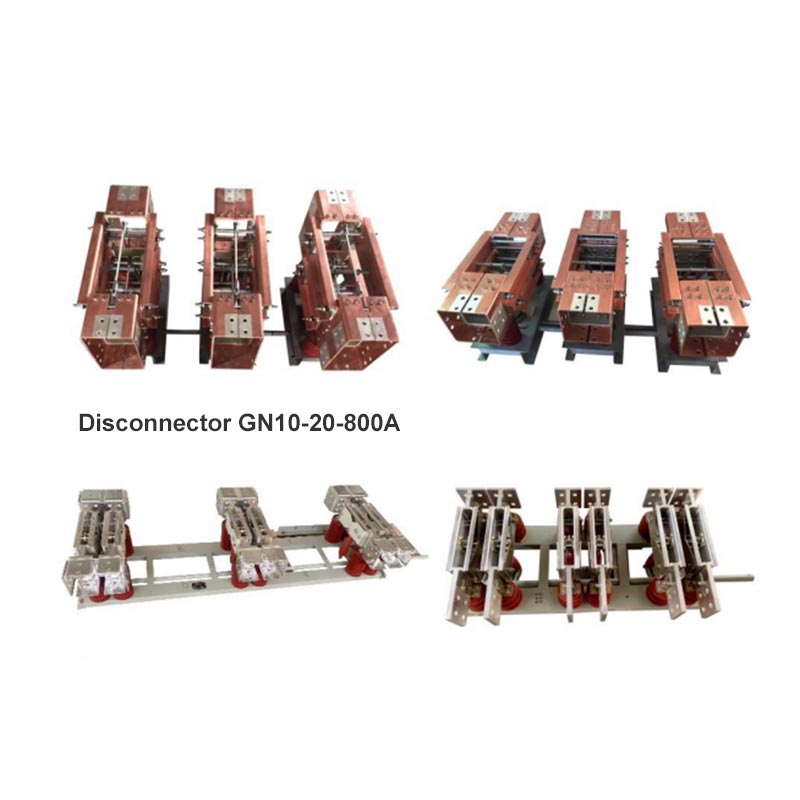

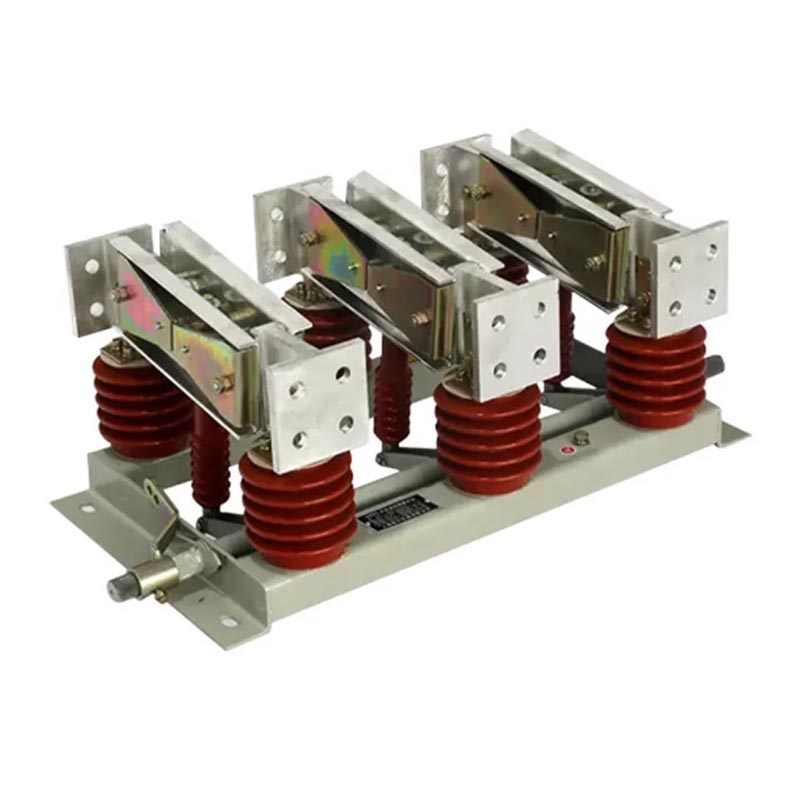

Διακόπτης απομόνωσης τύπου εσωτερικού χώρου

Ο διακόπτης απομόνωσης τύπου εσωτερικού χώρου της σειράς GN είναι μια συσκευή μεταγωγής χωρίς φορτίο ειδικά σχεδιασμένη για εσωτερικούς χώρους συστήματα υψηλής τάσης. Επιτυγχάνει φυσική αποσύνδεση ρεύματος παρέχοντας ένα ορατό κενό απομόνωσης, καθιστώντας το ένα βασική συσκευή για την ασφαλή συντήρηση ηλεκτρικού εξοπλισμού και συστημάτων.

Δομικά Χαρακτηριστικά

1. Αρθρωτός σχεδιασμός: Αποτελείται από τρεις ανεξάρτητες μονοπολικές μονάδες, οι οποίες μπορούν να συνδυαστούν ευέλικτα σε ένα τριπολικό ολοκληρωμένη δομή, προσαρμόσιμη σε διάφορα σενάρια εγκατάστασης.

2. Σύστημα αγωγιμότητας υψηλού ρεύματος: Χρησιμοποιεί επαφές από κράμα χαλκού υψηλής αντοχής, προσφέροντας εξαιρετική αγωγιμότητα και θερμική σταθερότητα, ικανή να αντέχει μακροχρόνια λειτουργία με ρεύματα έως 10.000A.

3. Αξιόπιστη απόδοση μόνωσης: Εξοπλισμένο με υψηλής ποιότητας αντιρρυπαντικά μονωτικά, κατάλληλα για Κατηγορία III και IV ρύπανση περιβάλλοντος.

4. Προαιρετικός διακόπτης γείωσης: Ορισμένα μοντέλα ενσωματώνουν διακόπτη γείωσης, επιτυγχάνοντας ασφαλή γείωση της απομόνωσης κύκλωμα και ενίσχυση της λειτουργικής ασφάλειας.

Περιγραφή μοντέλου

Ισχύοντα Πρότυπα

Ως επαγγελματίας προμηθευτής ηλεκτρικού εξοπλισμού υψηλής τάσης, η Usune τηρεί αυστηρά την εθνική και τη βιομηχανία πρότυπα για τη διασφάλιση της ποιότητας και της ασφάλειας των προϊόντων:

- GB 1985-2014 "Διακόπτες αποσύνδεσης AC υψηλής τάσης και διακόπτες γείωσης"
- GB/T 11022-2011 "Κοινές τεχνικές απαιτήσεις για πρότυπα διακοπτών υψηλής τάσης και εξοπλισμού ελέγχου"
- DL/T 486-2010 "Τεχνικές συνθήκες παραγγελίας για διακόπτες αποσύνδεσης εναλλασσόμενου ρεύματος υψηλής τάσης και διακόπτες γείωσης"
- DL/T 593-2006 "Τεχνικές απαιτήσεις για συσκευές διανομής και ελέγχου υψηλής τάσης"

Τεχνικές Παράμετροι

1. Προδιαγραφές τάσης και ρεύματος

- Τιμές τάσης: 12kV, 20kV, 35kV
- Ονομαστικό ρεύμα: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Ονομαστικό ρεύμα αντοχής σε σύντομο χρονικό διάστημα: Μέγιστο 80 kA

2. Κατηγορίες προϊόντων

- Ανά Λειτουργία: Μη γειωμένο, Μονή γείωση, Τύπος διαμέσου τοιχώματος
- Με μέθοδο λειτουργίας: Χειροκίνητο, Ηλεκτρικό (Προαιρετικό)

Συνθήκες Χρήσης

Ο διακόπτης απομόνωσης τύπου εσωτερικού χώρου είναι κατάλληλος για σκληρά βιομηχανικά περιβάλλοντα και έχει ευρεία προσαρμοστικότητα:

1. Θερμοκρασία περιβάλλοντος: -50℃ ~ +50℃
2. Υψόμετρο: ≤2000m (Το υψόμετρο ≥2500m μπορεί να προσαρμοστεί για να βελτιωθεί η προσαρμοστικότητα)
3. Πίεση ανέμου: ≤700Pa (ισοδύναμο με ταχύτητα ανέμου ≤34m/s)
4. Σεισμική Ένταση: ≤8
5. Πάχος πάγου: ≤20mm
6. Επίπεδο ρύπανσης: Κλάση III, IV
7. Περιβάλλον εγκατάστασης: Χωρίς εύφλεκτους ή εκρηκτικούς κινδύνους, χωρίς χημική διάβρωση και χωρίς σοβαρούς κραδασμούς

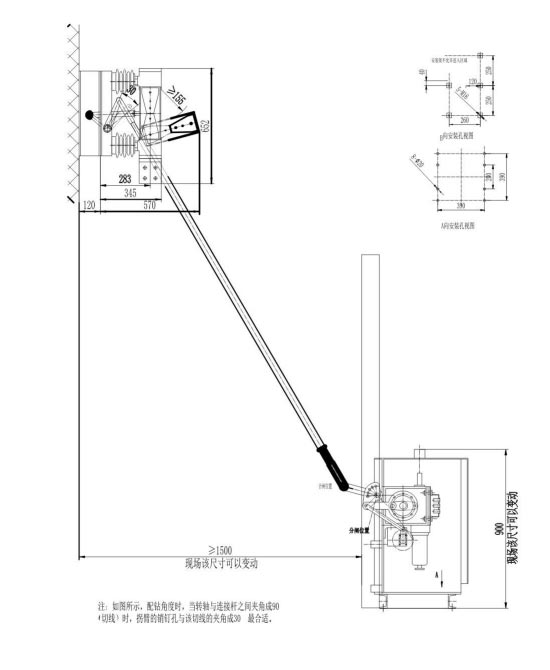

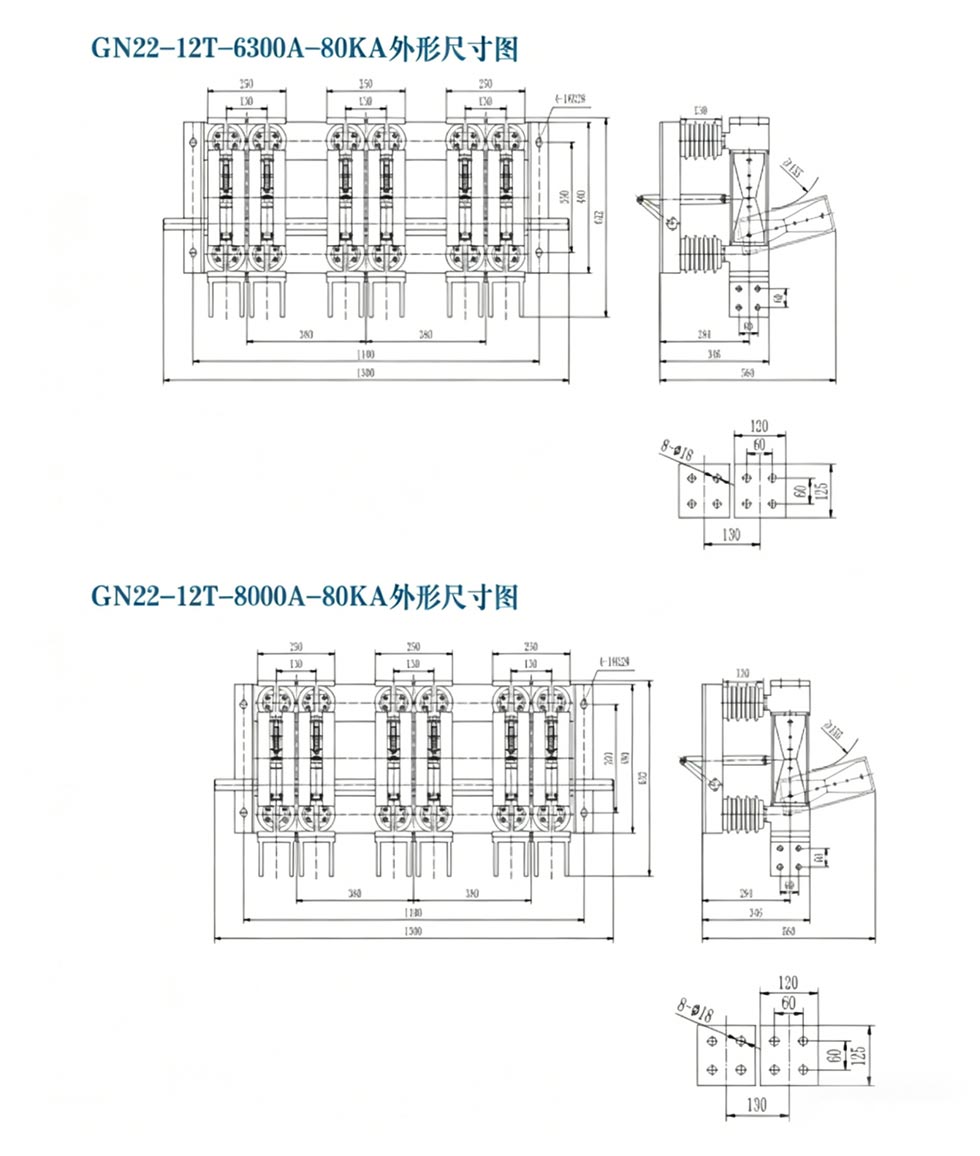

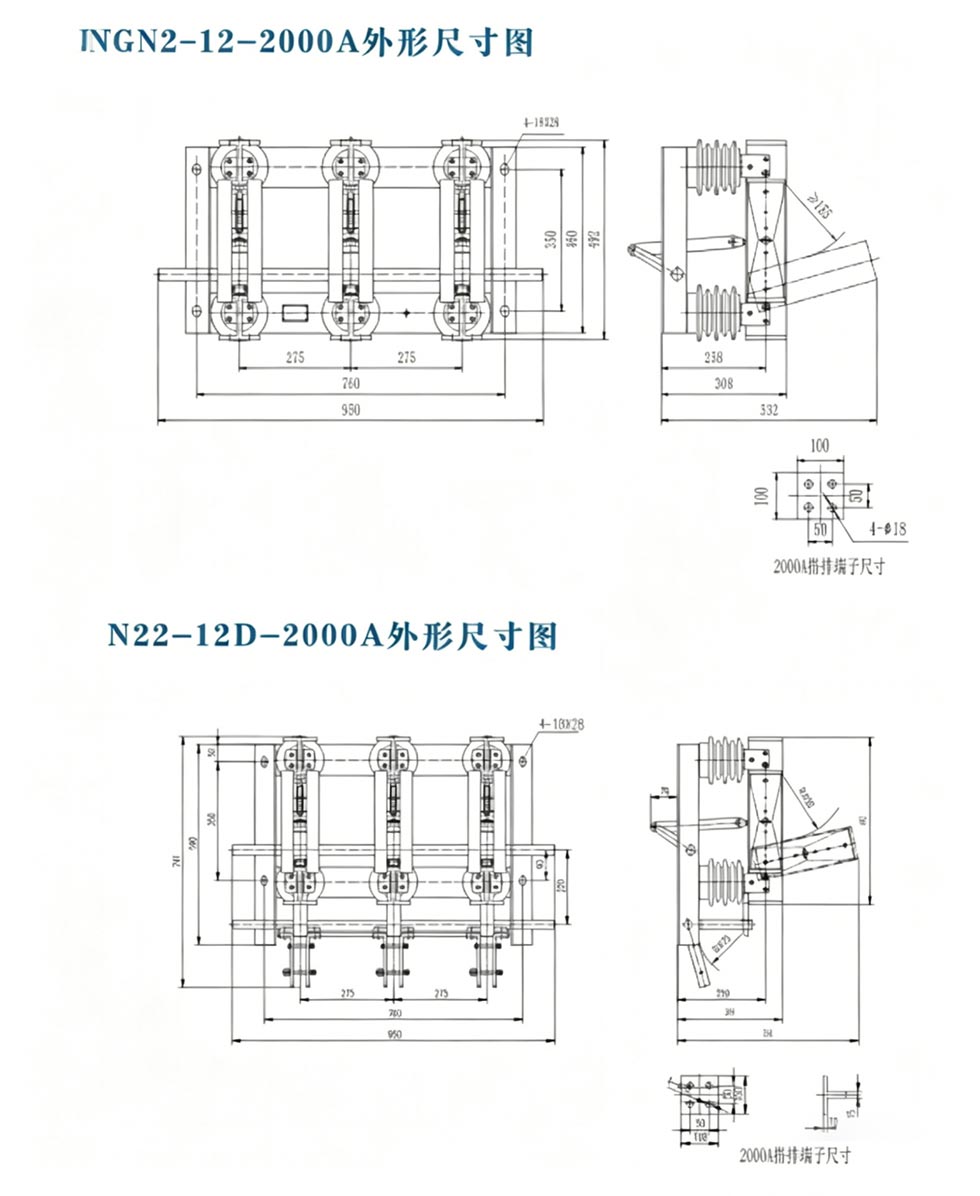

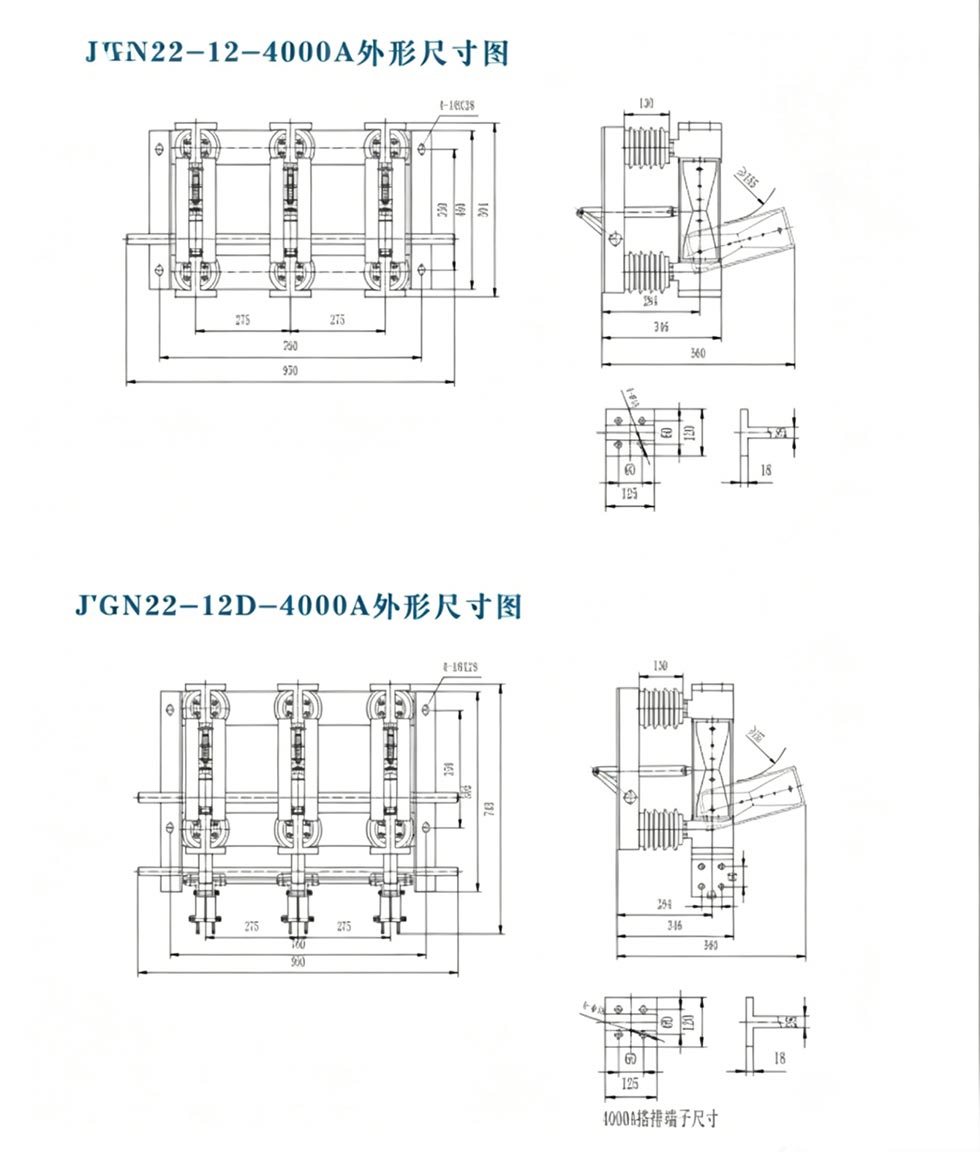

Εξωτερική διάσταση

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Πρακτική Εφαρμογή

Υπόθεση: Ένα μεγάλο εργοστάσιο χάλυβα στην Ανατολική Κίνα χρειαζόταν να εξοπλίσει το σύστημα εξόδου της γεννήτριας 20 kV με μόνωση υψηλού ρεύματος εξοπλισμός. Το περιβάλλον των φυτών ήταν σκληρό (υψηλή σκόνη, ρύπανση κατηγορίας IV) και είχε υψηλές απαιτήσεις ρεύματος (8000A), θέτοντας αυστηρές απαιτήσεις για την αξιοπιστία του εξοπλισμού. Τελικά, το εργοστάσιο επέλεξε το Usune Αποζεύκτη GN□-20DW/8000-80. Οι βασικοί λόγοι ήταν ο ανθεκτικός στη ρύπανση σχεδιασμός του, η προσαρμοστικότητα στην Κλάση IV περιβάλλοντα ρύπανσης, ονομαστικό ρεύμα 8000A που ταιριάζει με το φορτίο εξόδου της γεννήτριας και ενσωματωμένος διακόπτης γείωσης διασφαλίζοντας την ασφάλεια της συντήρησης. Από την έναρξη λειτουργίας του το 2023, ο εξοπλισμός λειτουργεί σταθερά για πάνω από δύο χρόνια, παρέχοντας αξιόπιστη μόνωση κατά τη μηνιαία συντήρηση, εξαλείφοντας τον κίνδυνο ηλεκτροπληξίας. Το οι ανθεκτικοί στη ρύπανση μονωτήρες δεν παρουσιάζουν εμφανή σημάδια γήρανσης ή εκκένωσης, μειώνοντας σημαντικά τη συντήρηση συχνότητα και κόστος, αποδεικνύοντας ότι ο αποζεύκτης της σειράς Usune GN είναι ιδανική επιλογή για βαρέως τύπου βιομηχανικά συστήματα ισχύος.

FAQ

Ε1: Ποια είναι η βασική διαφορά μεταξύ ενός διακόπτη αποζεύξης και ενός διακόπτη φορτίου;

A1: Ο διακόπτης αποσύνδεσης είναι μια συσκευή μεταγωγής χωρίς φορτίο χωρίς δυνατότητα κατάσβεσης τόξου. είναι συνηθισμένο μόνο απομονώστε το κύκλωμα αφού ο διακόπτης κυκλώματος αποσυνδέσει το φορτίο. Ένας διακόπτης φορτίου μπορεί να αποσυνδέσει ένα συγκεκριμένο φορτίο τρέχουσα. Ο αποζεύκτης της σειράς GN παρέχει ένα ορατό κενό απομόνωσης, εξασφαλίζοντας απόλυτη ασφάλεια κατά τη διάρκεια συντήρηση.

Ε2: Μπορεί ο διακόπτης απομόνωσης τύπου εσωτερικού χώρου της σειράς GN να λειτουργεί κανονικά σε περιοχές με μεγάλο υψόμετρο (≥2500m);

Α2: Ναι. Το τυπικό μοντέλο είναι κατάλληλο για υψόμετρα ≤2000m. Για υψόμετρα ≥2500m, το Usune μπορεί να βελτιώσει τη μόνωση και μηχανική απόδοση σύμφωνα με τις ανάγκες του χρήστη για να διασφαλιστεί η σταθερή λειτουργία του εξοπλισμού.

Ε3: Τι συντήρηση απαιτείται για τους διακόπτες αποσύνδεσης της σειράς GN;

A3: Η τακτική συντήρηση περιλαμβάνει: (1) Έλεγχο των μονωτών για ρωγμές και σημάδια εκκένωσης. (2) Δοκιμή πίεσης επαφής και θερμοκρασία (≤70℃ στο ονομαστικό ρεύμα). (3) Επαλήθευση της ακεραιότητας του διακόπτη γείωσης και της διάταξης ασφάλισης. (4) Τακτική λίπανση του μηχανισμού λειτουργίας. Η σωστή συντήρηση μπορεί να εγγυηθεί διάρκεια ζωής 20-30 ετών.

Ο διακόπτης απομόνωσης τύπου εσωτερικού χώρου της σειράς Usune GN συνδυάζει προηγμένη τεχνολογία, αξιόπιστη απόδοση και ευρεία προσαρμοστικότητα, καθιστώντας το το προτιμώμενο προϊόν για μεγάλες μονάδες παραγωγής ενέργειας, χαλυβουργεία και βιομηχανικά συστήματα παραγωγής ενέργειας. Όπως κορυφαίος κατασκευαστής στην ηλεκτρική βιομηχανία υψηλής τάσης της Κίνας, η Zhejiang Usune Electric Co., Ltd., που βασίζεται σε Η επαγγελματική της ομάδα Έρευνας και Ανάπτυξης, το αυστηρό σύστημα ποιοτικού ελέγχου και η πλούσια εμπειρία έργου, παρέχει στους χρήστες προϊόντα υψηλής ποιότητας και προσαρμοσμένες λύσεις. Είτε πρόκειται για νέα έργα είτε για αναβαθμίσεις εξοπλισμού, μπορεί να παρέχει ασφαλή, σταθερή και αποτελεσματική προστασία απομόνωσης ισχύος.
