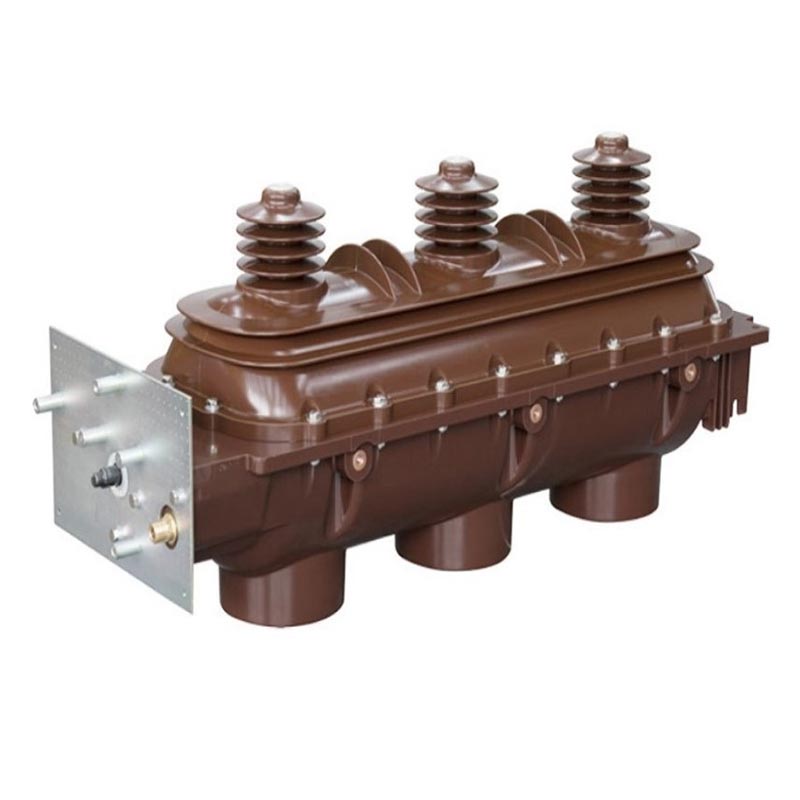

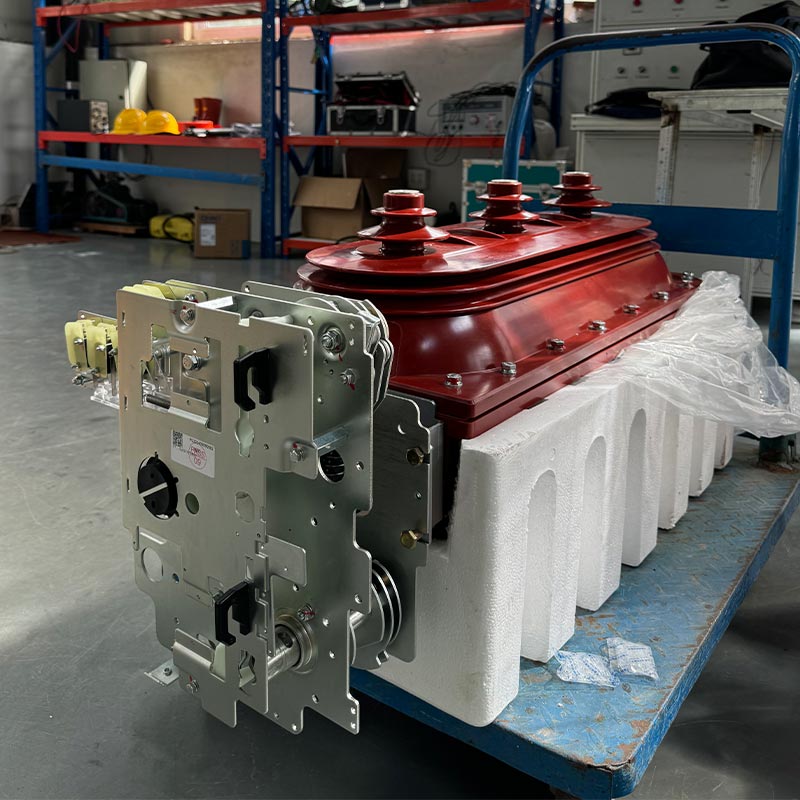

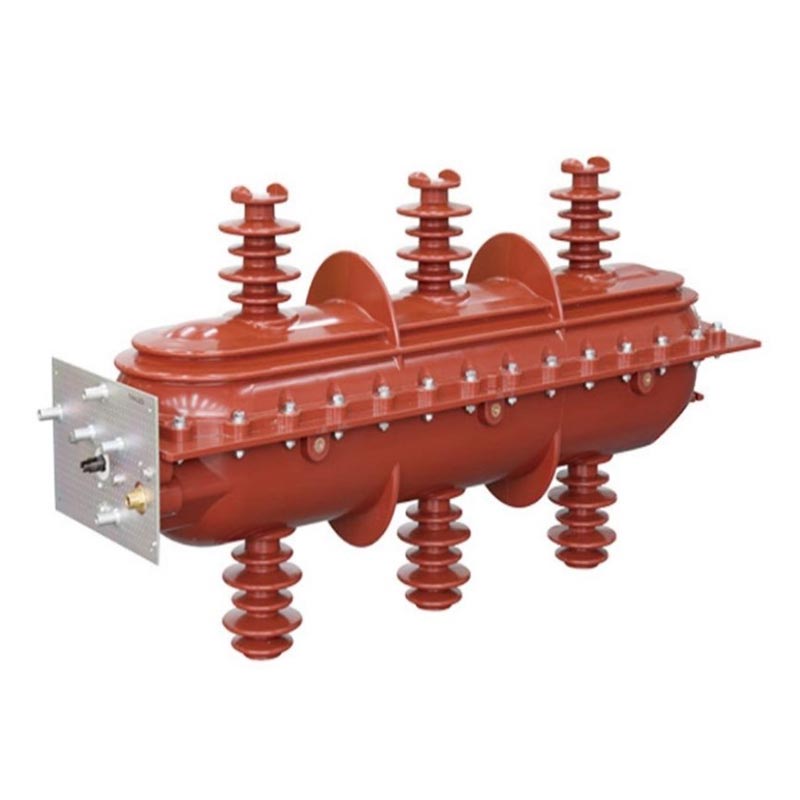

Διακόπτης φόρτωσης εσωτερικού χώρου Sf6

Ο διακόπτης φορτίου Usune Indoor Sf6 είναι μια νέα γενιά διακοπτών υψηλής τάσης ειδικά σχεδιασμένοι για εσωτερικούς χώρους σενάρια διανομής ρεύματος. Αναπτύχθηκε από την επαγγελματική ομάδα Έρευνας και Ανάπτυξης της Usune, και έχει υποβληθεί σε ολοκληρωμένο τύπο η δοκιμή και η απόδοσή της συμμορφώνονται με τα πρότυπα GB3804, GB16926, IEC60265 και IEC60420.

Ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης, η Usune διαθέτει τυποποιημένες εγκαταστάσεις παραγωγής Κίνα, εξοπλισμένη με προηγμένο εξοπλισμό παραγωγής και αυστηρές διαδικασίες ποιοτικού ελέγχου για να διασφαλίσει ότι κάθε προϊόν πληροί τα πρότυπα. Τα προϊόντα χρησιμοποιούν αέριο SF6 ως μέσο μόνωσης και πυρόσβεσης τόξου, προσφέροντας πλεονεκτήματα όπως ως υψηλή αντοχή μόνωσης, αποτελεσματική κατάσβεση τόξου, συμπαγής δομή και μεγάλη διάρκεια ζωής, αποτελεσματικά επίλυση των σημείων πόνου της κακής σταθερότητας και του υψηλού κόστους συντήρησης των παραδοσιακών διακοπτών φορτίου.

Βασικές Τεχνικές Παράμετροι

1. Εφαρμοσμένα συστήματα: Τριφασικό AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Μέσο πυρόσβεσης τόξου: αέριο SF6 (αδρανές, μη τοξικό, υψηλής ηλεκτραρνητικότητας, υψηλής απόδοσης σε επίπεδο χιλιοστού του δευτερολέπτου κατάσβεση τόξου)
3. Μηχανισμός λειτουργίας: Μηχανισμός που λειτουργεί με ελατήριο (τυπική χειροκίνητη αποθήκευση ενέργειας, προαιρετικό ηλεκτρικό άνοιγμα και κλείσιμο για τηλεχειριστήριο)
4. Κατάσταση Λειτουργίας: Θάλαμος πυρόσβεσης τόξου τριών θέσεων: "Close-Open-Ground"
5. Απόδοση στεγανοποίησης: Ειδικός δυναμικός και στατικός σχεδιασμός σφράγισης, εξοπλισμένος με μανόμετρο για πραγματικό χρόνο παρακολούθηση

Πεδίο εφαρμογής

Οι διακόπτες φορτίου SF6 εσωτερικού χώρου χρησιμοποιούνται ευρέως σε σενάρια διανομής ισχύος σε εσωτερικούς χώρους, όπως η βιομηχανία και η εξόρυξη επιχειρήσεις, πολυώροφα κτίρια, αστικές κατοικημένες περιοχές, υποσταθμοί, μεγάλα εμπορικά κέντρα, αεροδρόμια, μετρό και νοσοκομεία για μεταγωγή ρευμάτων φορτίου, κυκλώματα ελέγχου και προστασίας και μετασχηματιστές διανομής. όταν εξοπλισμένα με μπροστινό σύνδεσμο καλωδίου με δυνατότητα επαφής στην έξοδο, είναι ιδιαίτερα κατάλληλα για διακλάδωση καλωδίων (σύνδεση) κουτιά.

Κύριες Τεχνικές Παράμετροι

Δομικά χαρακτηριστικά και πλεονεκτήματα ασφάλειας

1. Ανώτερη δομή μόνωσης και κατάσβεσης τόξου

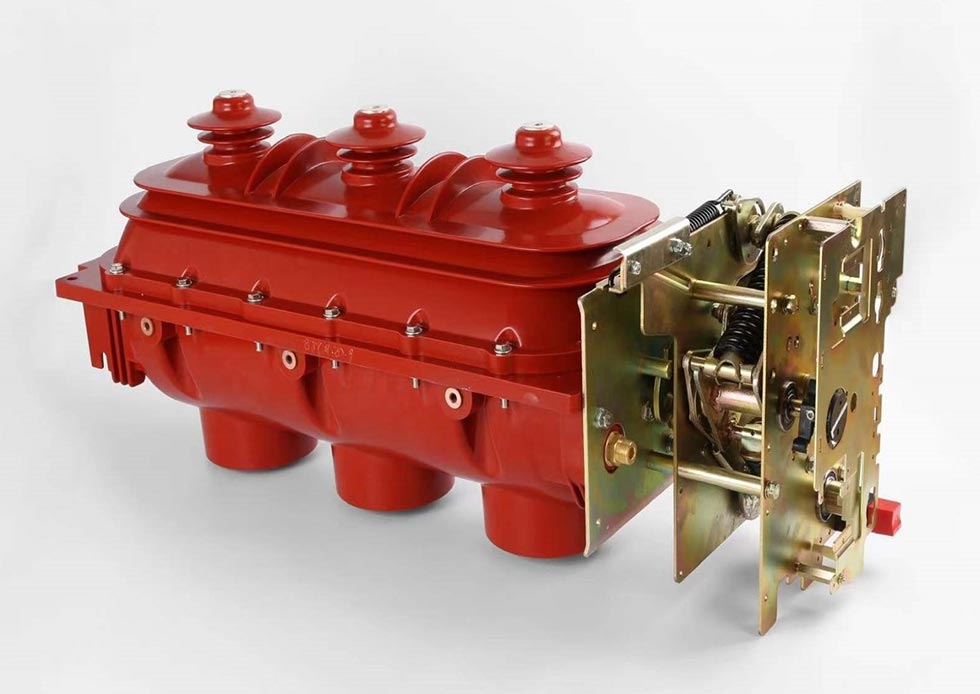

Το πάνω και το κάτω κέλυφος χυτεύονται με έγχυση με εποξική ρητίνη, σχηματίζοντας μια σφραγισμένη εσωτερική κοιλότητα γεμάτη με αέριο που απομονώνει αποτελεσματικά το εξωτερικό περιβάλλον. Ο θάλαμος πυρόσβεσης τριών θέσεων ολοκληρώνει το κλείσιμο, εργασίες ανοίγματος και γείωσης βήμα-βήμα μέσω της περιστροφής μιας κοινής κινούμενης επαφής, εξασφαλίζοντας σαφή κατάσταση και αξιόπιστη λειτουργία. Το αέριο SF6 έχει υψηλή διηλεκτρική αντοχή και εξαιρετική απόδοση κατάσβεσης τόξου, σβήνοντας γρήγορα το τόξο που δημιουργείται κατά την εναλλαγή.

2. Αξιόπιστη στεγανοποίηση και παρακολούθηση πίεσης

Ο διακόπτης φορτίου εσωτερικού χώρου SF6 χρησιμοποιεί έναν αποκλειστικό δυναμικό και στατικό σχεδιασμό στεγανοποίησης, παρέχοντας εξαιρετική στεγανοποίηση απόδοση και αποτροπή διαρροής αερίου SF6. Ένα μανόμετρο βρίσκεται σε περίοπτη θέση στο κουτί του μηχανισμού για παρακολούθηση πίεση αερίου σε πραγματικό χρόνο, διευκολύνοντας τον έγκαιρο εντοπισμό πιθανών κινδύνων από τους χειριστές.

3. Ολοκληρωμένες κλειδαριές ασφαλείας

Εγκαθίστανται αξιόπιστες μηχανικές ασφάλειες μεταξύ του διακόπτη φορτίου και του διακόπτη γείωσης και μεταξύ του διακόπτης γείωσης και της μπροστινής πόρτας (για διανομή ρεύματος τύπου ντουλαπιού), αποτρέποντας την κακή λειτουργία και διασφαλίζοντας την ασφάλεια προσωπικού και εξοπλισμού. Στο άκρο εξόδου είναι εξοπλισμένο ένα προστατευτικό κάλυμμα εξισορρόπησης για ενίσχυση απόδοση μόνωσης.

4. Ευέλικτη Λειτουργία και Σχεδιασμός Εξοικονόμησης Χώρου

Η τυπική διαμόρφωση περιλαμβάνει χειροκίνητο μηχανισμό λειτουργίας με ελατήριο. προαιρετικό ηλεκτρικό άνοιγμα και κλείσιμο επιτρέπει τον τηλεχειρισμό. Η συμπαγής δομή και το μικρό του αποτύπωμα το καθιστούν κατάλληλο για πολυώροφα κτίρια, μικρά υποσταθμούς και άλλες εφαρμογές με περιορισμένο χώρο εγκατάστασης.

Συνθήκες Χρήσης

1. Κανονικές Συνθήκες Λειτουργίας

- Θερμοκρασία περιβάλλοντος: -25℃~+40℃
- Υψόμετρο: Δεν υπερβαίνει τα 2000μ
- Υγρασία: Ημερήσια μέση σχετική υγρασία <95%, μηνιαίος μέσος όρος <90%; ημερήσια μέση τάση ατμών ≤2,2 kPa, μηνιαίος μέσος όρος ≤1,8 kPa

2. Ειδικές Συνθήκες Λειτουργίας

Σύμφωνα με το πρότυπο GB/T11022-1999, ο διακόπτης φορτίου εσωτερικού χώρου Sf6 πρέπει να λειτουργεί υπό κανονικές συνθήκες. Αν το δεν πληρούνται οι συνθήκες λειτουργίας (π.χ. υψόμετρο που υπερβαίνει τα 2000 μέτρα, υπερβολική θερμοκρασία και υγρασία κ.λπ.), παρακαλούμε συμβουλευτείτε τον κατασκευαστή εκ των προτέρων για να διασφαλίσετε την κανονική λειτουργία του προϊόντος.

Περίπτωση εφαρμογής πραγματικού κόσμου

Μελέτη περίπτωσης: China Urban Metro Power Distribution Project

Μια βασική γραμμή του μετρό απαιτεί αξιόπιστους εσωτερικούς διακόπτες φορτίου υψηλής τάσης για το σύστημα διανομής ισχύος του σταθμού της, απαιτώντας υψηλά επίπεδα ασφάλειας, σταθερότητας και συμπαγούς εξοπλισμού. Αυτό το έργο επέλεξε το Usune FLN36-12D μοντέλο, του οποίου η συμπαγής δομή είναι κατάλληλη για τον περιορισμένο χώρο του μετρό. Η αξιόπιστη σφράγισή του και Η απόδοση κατάσβεσης τόξου εξασφαλίζει σταθερή λειτουργία στο υγρό υπόγειο περιβάλλον. Από την έναρξη λειτουργίας του το 2024, είχε μηδενικές αποτυχίες και έχει λάβει υψηλούς επαίνους από τον ιδιοκτήτη του έργου.

FAQ

Ε1: Τι πρέπει να κάνω εάν το μανόμετρο αερίου SF6 στον διακόπτη δείχνει μη φυσιολογική ένδειξη;

A1: Σταματήστε αμέσως τη χρήση του διακόπτη για να αποφύγετε ζημιές στον εξοπλισμό ή ατυχήματα ασφαλείας. Πρώτα, ελέγξτε για διαρροές αερίου. Αν δεν υπάρχουν διαρροές, περιμένετε να επανέλθει η θερμοκρασία και παρατηρήστε εάν η πίεση επανέρχεται στο φυσιολογικό. Αν υπάρχει υπάρχει διαρροή ή η πίεση δεν μπορεί να αποκατασταθεί, επικοινωνήστε αμέσως με την ομάδα εξυπηρέτησης μετά την πώληση της Usune. Το Ο κατασκευαστής θα στείλει επαγγελματίες τεχνικούς για να χειριστούν το πρόβλημα.

Ε2: Μπορεί ο διακόπτης φορτίου Usune Indoor SF6 να χρησιμοποιηθεί σε περιβάλλοντα άνω των 2000 μέτρων υψόμετρο;

A2: Το κανονικό υψόμετρο λειτουργίας δεν υπερβαίνει τα 2000μ. Τα μεγαλύτερα υψόμετρα θα επηρεάσουν την απόδοση της μόνωσης. Εάν χρησιμοποιείται σε περιβάλλοντα μεγάλου υψομέτρου, συμβουλευτείτε το Usune εκ των προτέρων. Ως επαγγελματίας προμηθευτής, μπορούμε να παρέχουμε προσαρμοσμένες λύσεις και προσαρμόστε το σχέδιο μόνωσης για να εξασφαλίσετε σταθερή λειτουργία.

Ε3: Πόσο συχνά χρειάζεται συντήρηση το προϊόν και ποια είναι τα βασικά στοιχεία συντήρησης;

A3: Υπό κανονικές συνθήκες, συνιστάται μια ολοκληρωμένη συντήρηση κάθε 1-2 χρόνια. Τα βασικά στοιχεία περιλαμβάνουν: (1) Έλεγχος πίεσης αερίου SF6 και σφράγιση. (2) Έλεγχος της αξιοπιστίας των μηχανικών κλειδαριών. (3) Καθαρισμός του διακόπτη και επιφάνειες κιβωτίων μηχανισμού? (4) Έλεγχος της ακρίβειας των δεικτών θέσης. (5) Έλεγχος του μηχανισμού λειτουργίας και προσθέτοντας λιπαντικό όσο χρειάζεται. Για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο του προϊόντος ή επικοινωνήστε με το σέρβις μετά την πώληση. Usune παρέχει επίσης επαγγελματική εκπαίδευση συντήρησης.

Δέσμευση επωνυμίας και εξυπηρέτηση μετά την πώληση

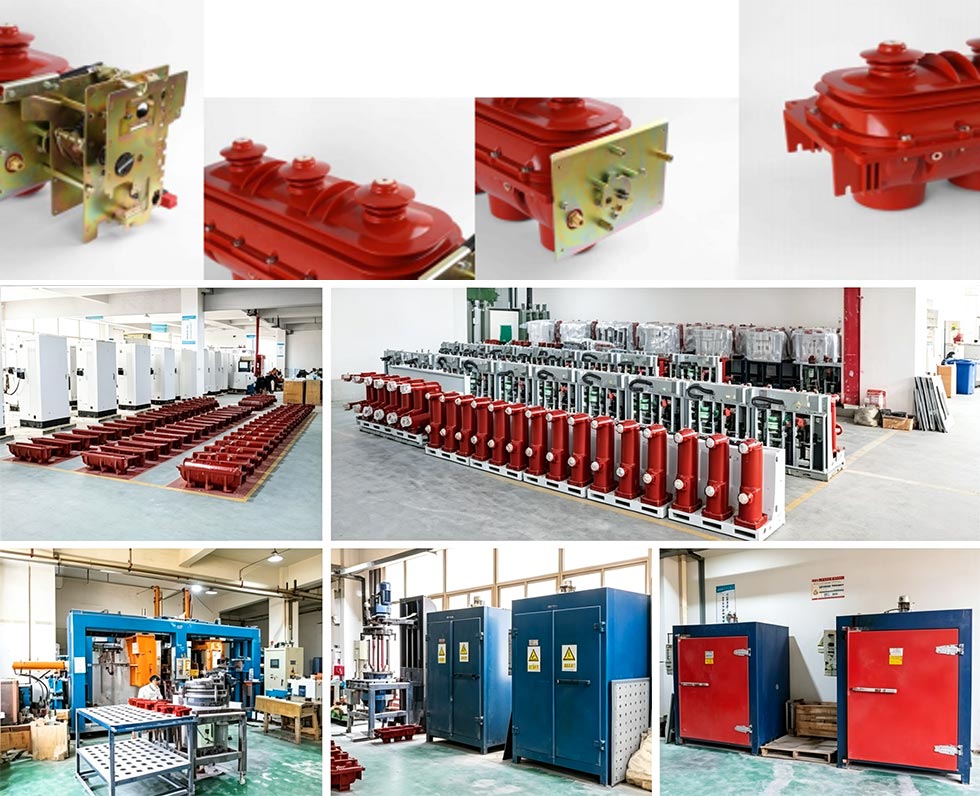

Ως επαγγελματίας κατασκευαστής και προμηθευτής ηλεκτρικού εξοπλισμού υψηλής τάσης, η Usune έχει τυποποιημένη παραγωγή φυτά στην Κίνα. Τηρώντας την αρχή «Πρώτα η Ποιότητα, Πρώτα η Ασφάλεια», όλα τα προϊόντα υπόκεινται σε αυστηρή ποιότητα επιθεώρηση πριν φύγετε από το εργοστάσιο, πληρώντας τα σχετικά πρότυπα πιστοποίησης για τη διασφάλιση της αρχής του προϊόντος και αξιοπιστία.

Παρέχουμε ολοκληρωμένες υπηρεσίες μετά την πώληση, συμπεριλαμβανομένων καθοδήγησης εγκατάστασης, θέσης σε λειτουργία, συντήρησης και τεχνική κατάρτιση. Η ομάδα μας μετά την πώληση αποτελείται από έμπειρους επαγγελματίες τεχνικούς που ανταποκρίνονται άμεσα ανάγκες και να παρέχει αποτελεσματικές λύσεις. Υποστηρίζουμε πάντα τη βασική ιδέα του "Όλα για την ασφαλή χρήση του ηλεκτρικής ενέργειας» και συνεργαστείτε με τους χρήστες για τη δημιουργία ενός ασφαλούς και σταθερού περιβάλλοντος διανομής ηλεκτρικής ενέργειας.
