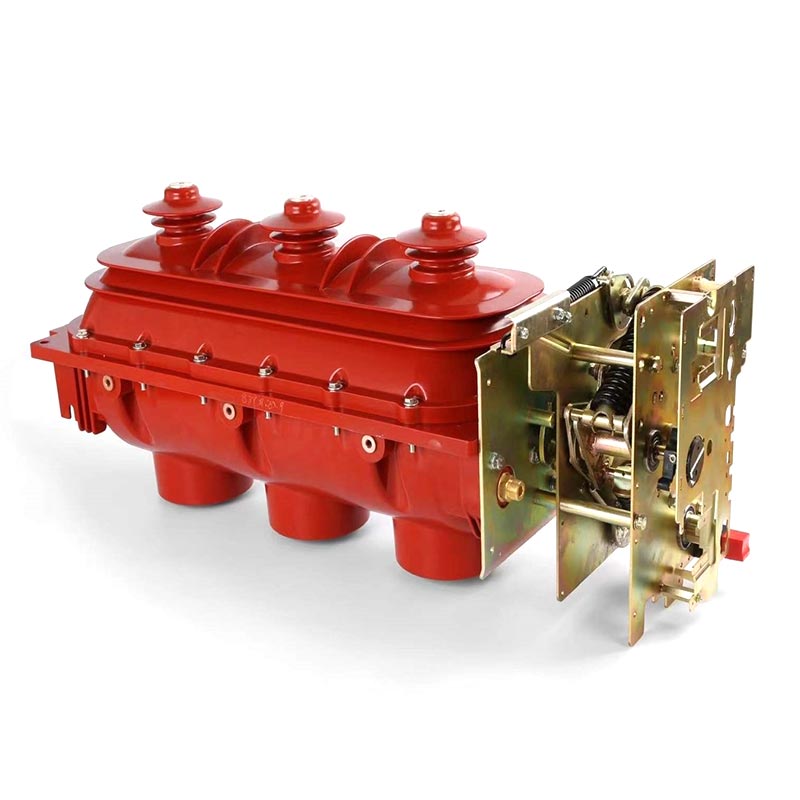

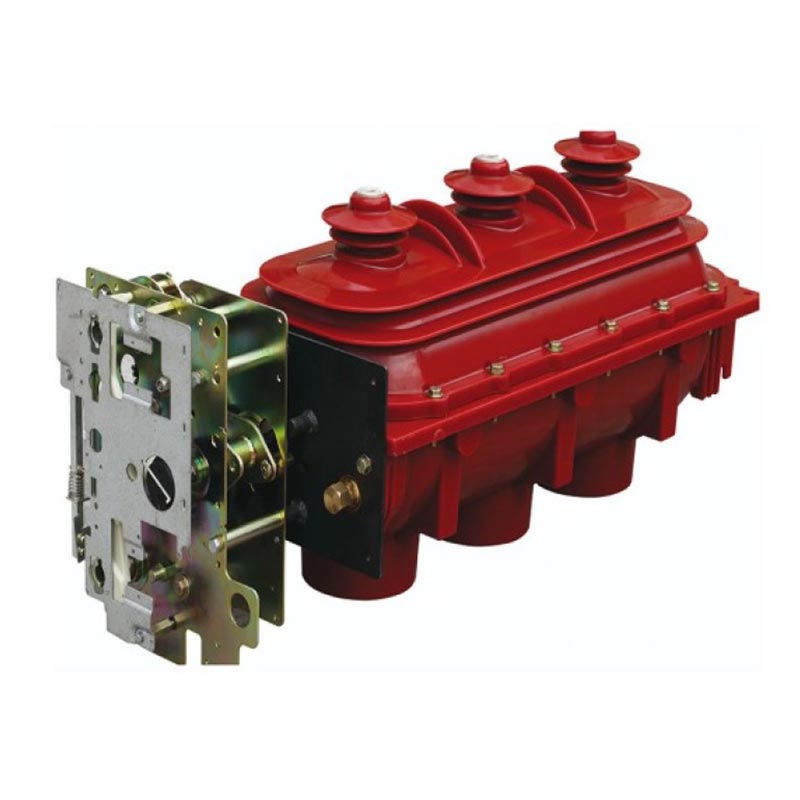

Ο διακόπτης διακοπής φορτίου Usune RMU περιλαμβάνει κυρίως τρεις τύπους ανεξάρτητων προϊόντων: AC εσωτερικού χώρου διακόπτες φορτίου υψηλής τάσης SF6, συσκευές συνδυασμού διακόπτη φορτίου-ασφάλειας και διακόπτες φορτίου με κεφαλή καλωδίου, που καλύπτει τα μοντέλα FLN36-12D (διακόπτης φορτίου) και FLRN36-12D (συσκευή συνδυασμού διακόπτη φορτίου-ασφάλειας). Αυτά τα προϊόντα μπορεί να καλύψει τις ανάγκες διαφόρων σεναρίων διανομής ισχύος και είναι ιδιαίτερα κατάλληλα για το συγκρότημα λειτουργικές απαιτήσεις του συστήματος ηλεκτρικής ενέργειας της Κίνας. Ως βασικό προϊόν της Zhejiang Usune Electric Co., Ltd., αυτό ο διακόπτης κατασκευάζεται στο σύγχρονο εργοστάσιο της εταιρείας, υποβάλλεται σε αυστηρούς ποιοτικούς ελέγχους καθ' όλη τη διάρκεια της διαδικασίας για να εξασφαλίσετε σταθερή και αξιόπιστη απόδοση.
1. Η Usune ασχολείται βαθιά με την Ε&Α και την παραγωγή ηλεκτρικού εξοπλισμού υψηλής τάσης εδώ και πολλά χρόνια, συσσωρεύοντας πλούσια εμπειρία σε εφαρμογές πεδίου. Ο διακόπτης διακοπής φορτίου RMU έχει χρησιμοποιηθεί ευρέως σε χιλιάδες έργα τόσο εγχώρια όσο και διεθνώς, επαληθεύοντας την προσαρμοστικότητα και την αξιοπιστία του σε διάφορα περιβάλλοντα.
2. Ο διακόπτης διακοπής φορτίου RMU αναπτύχθηκε ανεξάρτητα από την επαγγελματική ομάδα Ε&Α της Usune, απορροφώντας προηγμένες ξένες τεχνολογίες και βελτιστοποίηση του σχεδιασμού του για να ταιριάζει στα πραγματικά χαρακτηριστικά του συστήματος ηλεκτρικής ενέργειας της Κίνας. Του Η αρχή της κατάσβεσης τόξου, ο δομικός σχεδιασμός και ο μηχανισμός λειτουργίας αντικατοπτρίζουν τη βαθιά επαγγελματική τεχνογνωσία στον τομέα των διακοπτών υψηλής τάσης.
3. Το προϊόν έχει περάσει ένα πλήρες σύνολο δοκιμών τύπου και η απόδοσή του συμμορφώνεται πλήρως με τα GB 3804, GB 16926, IEC 60265 και τα πρότυπα IEC 60420, αποδεικνύοντας την τεχνική εξουσία και τη συμμόρφωσή του.
4. Χρησιμοποιώντας μια ειδική δυναμική και στατική δομή σφράγισης, διαθέτει εξαιρετική απόδοση στεγανοποίησης και είναι εξοπλισμένο με οπτικό μανόμετρο για παρακολούθηση σε πραγματικό χρόνο. Οι αξιόπιστες μηχανικές ασφάλειες εξασφαλίζουν λειτουργική ασφάλεια. Όπως Επαγγελματίας κατασκευαστής, η Usune παρέχει ολοκληρωμένη εξυπηρέτηση μετά την πώληση, ενισχύοντας περαιτέρω την εμπιστοσύνη των πελατών.

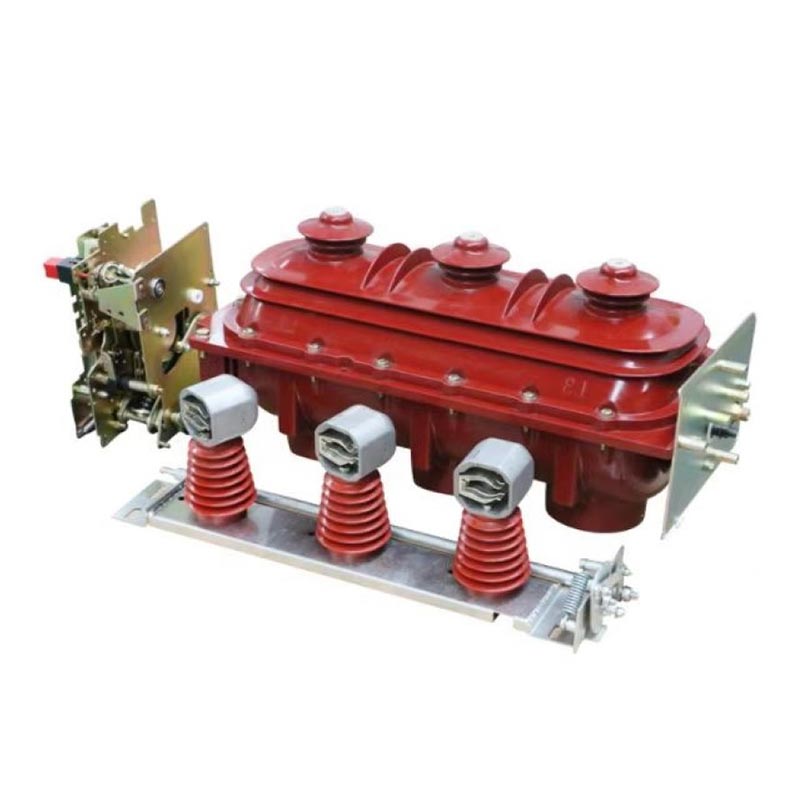

1. Ο διακόπτης φορτίου και οι συνδυασμένες ηλεκτρικές συσκευές αποτελούνται από ενιαίο μονωμένο περίβλημα, σώμα διακόπτη, ελατήριο μηχανισμός λειτουργίας, θήκη ασφαλειών και σύστημα απενεργοποίησης ασφαλειών. Οι διακόπτες φορτίου που είναι τοποθετημένοι στην κεφαλή καλωδίου είναι εξοπλισμένοι με α αποκλειστικό μονωμένο περίβλημα και γενικός μηχανισμός λειτουργίας ελατηρίου.
2. Το πάνω και το κάτω περίβλημα χυτεύονται με εποξειδική ρητίνη για να σχηματίσουν μια σφραγισμένη εσωτερική κοιλότητα γεμάτη με αέριο. Η περιστροφή του η κοινή κινούμενη επαφή επιτυγχάνει τρεις θέσεις: "κλείσιμο", "άνοιγμα" και "γείωση", εξασφαλίζοντας ευελιξία και αξιόπιστη εναλλαγή.
3. Το μπροστινό μέρος του κιβωτίου του μηχανισμού είναι εξοπλισμένο με μανόμετρο SF6 και ένδειξη θέσης. Η θέση Η ένδειξη συνδέεται άμεσα με τον κινούμενο άξονα επαφής, εξασφαλίζοντας ακριβή και αξιόπιστη ένδειξη.
4. Μια θύρα εκτόνωσης πίεσης βρίσκεται στο πίσω μέρος του περιβλήματος. Σε περίπτωση εσωτερικής υπερπίεσης λόγω βλάβης, Το αέριο εκκενώνεται προς τα πίσω, αποτρέποντας την εκτίναξη προς τα εμπρός και διασφαλίζοντας την ασφάλεια του προσωπικού.
5. Παρέχονται αξιόπιστες μηχανικές ασφάλειες μεταξύ του διακόπτη φορτίου και του διακόπτη γείωσης και μεταξύ του διακόπτη γείωσης και την μπροστινή πόρτα (ταίριασμα πάνελ) για να αποφευχθεί ο κίνδυνος κακής λειτουργίας.
6. Οι διακόπτες φορτίου που είναι τοποθετημένοι στο τερματικό καλώδιο είναι εξοπλισμένοι με μπροστινούς συνδέσμους καλωδίων κατά της αφής, που υποστηρίζουν υψηλή τάση συνδέσεις καλωδίων τόσο στο εισερχόμενο όσο και στο εξερχόμενο άκρο και είναι ειδικά σχεδιασμένα για διακλαδώσεις/διασταύρωση καλωδίων κουτιά.
Ο διακόπτης διακοπής φορτίου RMU χρησιμοποιεί αέριο SF6 ως μέσο πυρόσβεσης τόξου, επιδεικνύοντας εξαιρετική πυρόσβεση τόξου απόδοση. Όταν ο διακόπτης διακόπτει το ρεύμα, οι κινούμενες και σταθερές επαφές χωρίζονται, δημιουργώντας ένα τόξο. Οδηγούμενο από ένα μόνιμο μαγνητικό πεδίο, το τόξο περιστρέφεται γρήγορα γύρω από τις επαφές, επιτυγχάνοντας γρήγορο απιονισμό και ψύξη, κατάσβεση στο τρέχον σημείο μηδενικής διέλευσης. μετά το σπάσιμο, κενό διπλού διαλείμματος με υψηλό επίπεδο Σχηματίζεται μόνωση απομόνωσης, με αποτέλεσμα ισχυρή ικανότητα θραύσης, ελάχιστη φθορά επαφής και μεγάλη ηλεκτρική ενέργεια ζωή.
Χρησιμοποιείται για λειτουργίες μεταγωγής, κλεισίματος, ανοίγματος και γείωσης του διακόπτη φορτίου. Τα χειριστήρια της επάνω οπής λειτουργίας ο διακόπτης γείωσης και η κάτω οπή λειτουργίας ελέγχει το διακόπτη φορτίου. μετά το κλείσιμο, το ταξίδι άνοιξη αποθηκεύει ταυτόχρονα ενέργεια και το ταξίδι μπορεί να απελευθερωθεί μόνο μέσω ενός χειροκίνητου κουμπιού ή ενός σήματος ασφάλειας.
Με βάση τον χειροκίνητο μηχανισμό, αυτός ο σχεδιασμός προσθέτει μια συσκευή αποθήκευσης ενέργειας κινητήρα και ένα πηνίο ταξιδιού. Χειροκίνητο και ηλεκτρικό η λειτουργία είναι ανεξάρτητη και δεν παρεμβαίνει μεταξύ τους. Υποστηρίζει τηλεχειριστήριο, και τη λειτουργία Η τάση περιλαμβάνει AC220V, DC220V, DC110V και DC48V.
- Θερμοκρασία περιβάλλοντος: −25 °C ~ +40 °C
- Υψόμετρο: Δεν υπερβαίνει τα 2000μ
- Υγρασία: Ημερήσια μέση σχετική υγρασία ≤95%; μηνιαία μέση σχετική υγρασία ≤90%; ημερήσιος μέσος όρος υδρατμών
πίεση ≤2,2 kPa; μηνιαία μέση πίεση υδρατμών ≤1,8 kPa
- Αέρας του περιβάλλοντος χωρίς σημαντική σκόνη, καπνό, διαβρωτικά/εύφλεκτα αέρια, ατμούς και ρύπανση από ψεκασμό αλατιού
- Οι εξωτερικοί κραδασμοί και οι σεισμικές παρεμβολές είναι αμελητέες
- Πλάτος ηλεκτρομαγνητικής παρεμβολής που προκαλείται από δευτερεύον κύκλωμα ≤1,6 kV
Σύμφωνα με το GB/T 11022-1999 «Κοινές Τεχνικές Απαιτήσεις για Πρότυπα Διακοπτών Υψηλής Τάσης και Συσκευών Ελέγχου», ο διακόπτης πρέπει να λειτουργεί υπό κανονικές συνθήκες. εάν οι πραγματικές συνθήκες λειτουργίας αποκλίνουν από το κανονικό εύρος (όπως υψόμετρο που υπερβαίνει τα 2000 μέτρα, υπερβολική θερμοκρασία, υψηλή υγρασία και εύκολη συμπύκνωση κ.λπ.), χρειάζεται ο χρήστης να καταλήξει σε συμφωνία με τον κατασκευαστή.
| Οχι. | Είδος | Μονάδα | Δεδομένα | |
| FLN36-12D | FLN36-12D | |||
| 1 | Ονομαστική τάση | kV | 12 | 12 |
| 2 | Ονομαστική συχνότητα | Hz | 50 | 50 |
| 3 | Ονομαστικό ρεύμα | A | 630 | 125 |
| 4 | Ονομαστική αντοχή σε βραχυχρόνιο ρεύμα διακόπτη φορτίου / Ονομαστική διάρκεια βραχυκυκλώματος | kA/s | 20/3 | - |
| 5 | Ονομαστική αντοχή σε βραχυχρόνιο ρεύμα διακόπτη γείωσης / Ονομαστική διάρκεια βραχυκυκλώματος | kA/s | 20/2 | - |
| 6 | Ρεύμα εισπνοής | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Μελλοντικό ρεύμα διακοπής βραχυκυκλώματος | kA | - | 50 | |
| 7 | Ονομαστικό επίπεδο μόνωσης | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Μηχανική ζωή του κύριου κυκλώματος και του κυκλώματος γείωσης | Φορές | 3000/2000 | 2000/2000 |
| 9 | Ονομαστική πίεση αερίου SF6 (Πίεση μετρητή στους 20℃) | MPa | 0,04-0,05 | 0,04-0,05 |
| Μοντέλο | Ονομαστική τάση (kV) | Ονομαστικό ρεύμα ασφάλειας (A) | Ονομαστικό ρεύμα σύνδεσης ασφαλειών (A) | Ονομαστικό ρεύμα διακοπής (kA) |
| XRNT | 12 | 40 | 6,3, 10, 16, 20, 25, 31,5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Περίπτωση 1: Έργο διανομής ενέργειας σε μια οικιστική κοινότητα στο Hangzhou, Κίνα Μια μεγάλη οικιστική κοινότητα στο Η Hangzhou, με υψηλές απαιτήσεις για σταθερότητα και ασφάλεια τροφοδοσίας, επέλεξε τη διακοπή φορτίου Usune FLRN36-12D συσκευή συνδυασμού διακόπτη-ασφάλειας ως βασικός εξοπλισμός διανομής ισχύος μετά από σύγκριση. Εγκατεστημένο στο υποσταθμός της κοινότητας, είναι υπεύθυνος για τη μεταγωγή και προστασία γραμμών ηλεκτρικής ενέργειας για 8 κατοικίες κτίρια (1200 νοικοκυριά). Από την έναρξη λειτουργίας του το 2024, ο εξοπλισμός λειτουργεί σταθερά για περισσότερους από 12 μήνες χωρίς καμία διακοπή ή διακοπή ρεύματος. Η αξιόπιστη σχεδίαση αλληλοεμπλοκής και η απόδοση κατάσβεσης τόξου SF6 αποτρέπει αποτελεσματικά τις διακοπές ρεύματος που προκαλούνται από ρεύματα σφάλματος, διασφαλίζοντας την κανονική ζωή των κατοίκων. Ως προμηθευτής για Αυτό το έργο, η Usune παρείχε καθοδήγηση εγκατάστασης και τακτικές υπηρεσίες συντήρησης επιτόπου, κερδίζοντας υψηλούς επαίνους από τη διαχείριση της κοινοτικής περιουσίας και τους κατοίκους.
A1: Το προϊόν έχει περάσει ένα πλήρες σύνολο δοκιμών τύπου και η απόδοσή του συμμορφώνεται πλήρως με το GB 3804 "3kV~63kV AC High Voltage Load Break Switch", GB 16926 "High Voltage Load Break Switch-Fuse Combination Appliance" και IEC 60265 και τα πρότυπα IEC 60420. Επιπλέον, το προϊόν αναπτύσσεται ανεξάρτητα από την Usune, με αυστηρό ποιοτικό έλεγχο καθ' όλη τη διάρκεια της διαδικασίας, από την προμήθεια πρώτων υλών έως την εργοστασιακή παραγωγή και τις δοκιμές. Η μοναδική του δυναμική και η στατική δομή στεγανοποίησης, η παρακολούθηση της πίεσης σε πραγματικό χρόνο και οι αξιόπιστες μηχανικές ασφάλειες εξασφαλίζουν μακροπρόθεσμη σταθερή λειτουργία.
A2: Το προϊόν έχει σχεδιαστεί για να είναι συμβατό με κανονικές συνθήκες λειτουργίας (υψόμετρο ≤ 2000m, θερμοκρασία −25 °C ~ +40 °C, κ.λπ.). Εάν οι πραγματικές συνθήκες λειτουργίας αποκλίνουν από το κανονικό εύρος (π.χ. υψόμετρο άνω των 2000 m, υπερβολική θερμοκρασία, υψηλή υγρασία και συμπύκνωση), οι χρήστες πρέπει να συμβουλευτούν τον κατασκευαστή (Zhejiang Usune Electric Co., Ltd.) εκ των προτέρων. Η επαγγελματική ομάδα Ε&Α της Usune μπορεί να παρέχει εξατομικευμένες λύσεις με βάση συγκεκριμένες περιβάλλοντα για τη διασφάλιση σταθερής λειτουργίας του προϊόντος.
