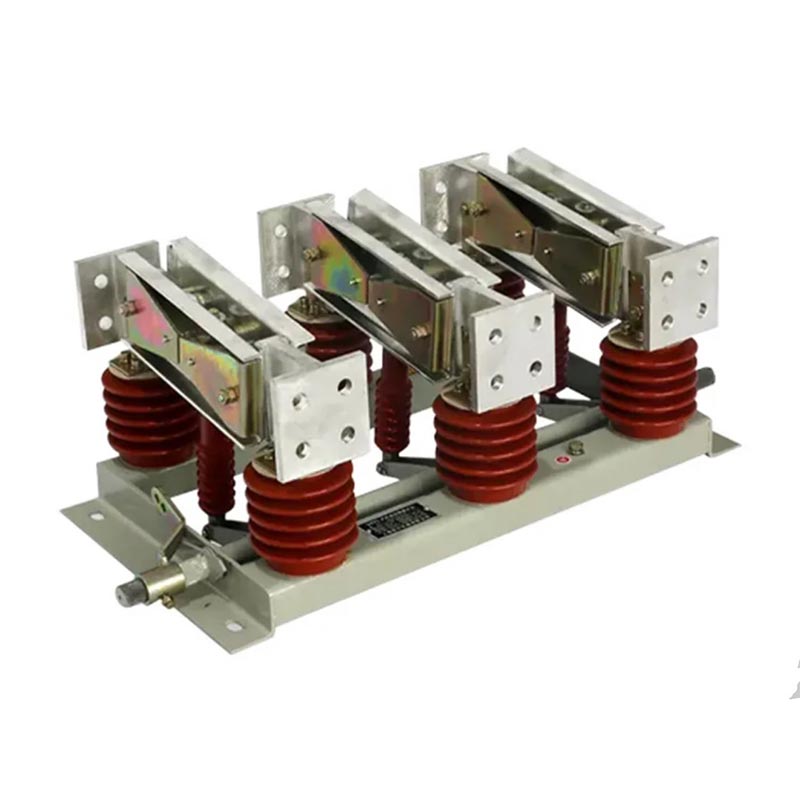

Διακόπτης απομόνωσης αέρα εσωτερικού χώρου

Ο διακόπτης απομόνωσης αέρα εσωτερικού χώρου της σειράς Usune GN είναι ένα βασικό ηλεκτρικό προϊόν υψηλής τάσης που αναπτύχθηκε ανεξάρτητα από Zhejiang Usune Electric Co., Ltd., κορυφαίος προμηθευτής ηλεκτρικού εξοπλισμού υψηλής τάσης στην Κίνα. Ενσωμάτωση του πιο πρόσφατες εγχώριες τεχνολογίες Ε&Α και διαδικασίες παραγωγής, είναι ειδικά σχεδιασμένο για υψηλά ρεύματα συνθήκες λειτουργίας στις εξόδους των γεννητριών μεγάλων σταθμών παραγωγής ηλεκτρικής ενέργειας και χαλυβουργείων, καλύπτοντας το κενό της αγοράς για υψηλής απόδοσης εσωτερικούς διακόπτες αποσύνδεσης υψηλού ρεύματος.

Αυτός ο διακόπτης διαθέτει ένα ευέλικτο δομικό σχέδιο, που του επιτρέπει να συναρμολογηθεί σε τρεις ανεξάρτητους μονοπολικούς μονάδες ή διαμορφωμένες ως μια ολοκληρωμένη τριπολική συσκευή για να ταιριάζουν σε διαφορετικές χωρικές διατάξεις και απαιτήσεις χρήσης, ανάλογα με τις ανάγκες εγκατάστασης του χώρου. Η βασική του λειτουργία είναι να παρέχει αξιόπιστη μόνωση ισχύος κατά τη διάρκεια του συντήρηση ηλεκτρολογικού εξοπλισμού και συστημάτων. Δημιουργώντας ένα σαφές διάλειμμα στο κύκλωμα, διασφαλίζει την ασφάλεια του το προσωπικό συντήρησης και την ακεραιότητα του εξοπλισμού, που πληρούν τις βασικές απαιτήσεις απομόνωσης ασφαλείας της υψηλής τάσης συστήματα ισχύος.

Σχεδιασμός προϊόντος και Περιγραφή μοντέλου

1. Πλεονεκτήματα Στατικής Σχεδιασμού

Η σειρά Usune GN υιοθετεί έναν επιστημονικά στιβαρό δομικό σχεδιασμό, που συνδυάζει συμπαγή διάταξη και βολική λειτουργία. Η τριπολική ενσωματωμένη διαμόρφωση εξοικονομεί αποτελεσματικά χώρο εγκατάστασης, ενώ η ανεξάρτητη Ο μονοπολικός σχεδιασμός διευκολύνει την ατομική συντήρηση και αντικατάσταση, ενισχύοντας την ευελιξία του προϊόντος και συντηρησιμότητα. Ο διακόπτης χρησιμοποιεί υψηλής ποιότητας αγώγιμα και μονωτικά υλικά, εξασφαλίζοντας εξαιρετική αγωγιμότητα βελτιώνοντας παράλληλα την απόδοση της μόνωσης και τη διάρκεια ζωής, ικανοποιώντας τις απαιτήσεις μακροπρόθεσμης σταθερής λειτουργίας του εσωτερικά περιβάλλοντα υψηλής τάσης.

2. Επεξήγηση κωδικού μοντέλου

Οι αριθμοί μοντέλου του διακόπτη απομόνωσης αέρα εσωτερικού χώρου της σειράς Usune GN ακολουθούν τυποποιημένους κανόνες κωδικοποίησης, καθιστώντας τους σαφείς και εύκολο στην κατανόηση, επιτρέποντας στους πελάτες να επιλέξουν την κατάλληλη προδιαγραφή σύμφωνα με τις πραγματικές τους ανάγκες. Τα τυπικά μοντέλα είναι τα GN□--20DW/8000--80. Οι συγκεκριμένες έννοιες κάθε κώδικα (από αριστερά προς τα δεξιά) είναι οι εξής:

- G: Διακόπτης αποσύνδεσης (τύπος προϊόντος πυρήνα, που υποδεικνύει την κύρια λειτουργία του προϊόντος για την απομόνωση ισχύος)
- N: Τύπος εσωτερικού χώρου (υποδεικνύει ότι το προϊόν έχει σχεδιαστεί για εγκατάσταση σε εσωτερικούς χώρους)
- □: Αριθμός σειράς σχεδίασης (διακρίνει διαφορετικές εκδόσεις σχεδίασης στην ίδια σειρά)
- 20: Ονομαστική τάση (μονάδα: kV, υποδεικνύοντας την υψηλότερη τάση που μπορεί να αντέξει σταθερά ο διακόπτης)
- D: Διακόπτης με γείωση (εξοπλισμένος με λειτουργία γείωσης για ασφαλή εκφόρτιση κατά τη συντήρηση)
- W: Αντιρρυπαντικός τύπος (βελτιωμένη αντιρρυπαντική απόδοση, κατάλληλος για σκληρά εσωτερικά περιβάλλοντα με υψηλή επίπεδα ρύπανσης)
- 8000: Ονομαστικό ρεύμα (μονάδα: A, που δείχνει το μέγιστο ρεύμα που μπορεί να αντέξει συνεχώς ο διακόπτης)
- 80: Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος (μονάδα: kA, που δείχνει το μέγιστο ρεύμα βραχυκυκλώματος που μπορεί ο διακόπτης αντέχουν εντός καθορισμένου χρόνου)

Τεχνικές Παράμετροι

Η Usune τηρεί την αρχή της επαγγελματικής ακρίβειας. η σειρά GN Indoor Air Isolation... Ο διακόπτης μπορεί να υπερηφανεύεται ολοκληρωμένες τεχνικές παραμέτρους για την κάλυψη διαφορετικών αναγκών σε διάφορα βιομηχανικά σενάρια. Όλες οι παράμετροι υπόκεινται Αυστηρές εργοστασιακές δοκιμές και επαλήθευση για να διασφαλιστεί η συμμόρφωση με τα πρότυπα και η σταθερή απόδοση του προϊόντος:

- Βαθμολογία τάσης: 12kV, 20kV, 35kV (Τρεις προδιαγραφές που ταιριάζουν σε διαφορετικές διαμορφώσεις συστημάτων ισχύος υψηλής τάσης)
- Βαθμολογία ρεύματος: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Οκτώ προδιαγραφές που ταιριάζουν στο υψηλό ρεύμα συνθήκες στις εξόδους της γεννήτριας)
- Τύπος προϊόντος: Μη γειωμένο, μονής γείωσης, Τύπος διαμπερούς τοίχου (τρεις τύποι για να ταιριάζουν σε διαφορετική εγκατάσταση περιβάλλοντα και λειτουργικές απαιτήσεις)

Συνθήκες Χρήσης

1. Θερμοκρασία περιβάλλοντος: -50℃~+50℃ (Σταθερή λειτουργία σε περιβάλλοντα ακραίων θερμοκρασιών)
2. Υψόμετρο: ≤2000m (Η προσαρμοστικότητα μπορεί να βελτιωθεί κατόπιν αιτήματος για υψόμετρα ≥2500m)
3. Πίεση ανέμου: ≤700Pa (ισοδύναμη με ταχύτητα ανέμου ≤34m/s, κατάλληλη για καλά αεριζόμενους εσωτερικούς χώρους)
4. Σεισμική Ένταση: ≤8 (αντέχει σε μέτριες κρούσεις σεισμού, εξασφαλίζοντας σταθερή λειτουργία σε σεισμό επιρρεπείς περιοχές)
5. Πάχος πάγου: ≤20mm (κατάλληλο για κρύα εσωτερικά περιβάλλοντα όπου είναι δυνατό το πάγο)
6. Βαθμός ρύπανσης: Κλάση III, IV (αδιάβροχο σχέδιο, κατάλληλο για εσωτερικούς χώρους με υψηλή σκόνη ή χημική ρύπανση)
7. Θέση εγκατάστασης: Χωρίς εύφλεκτους και εκρηκτικούς κινδύνους, χημική διάβρωση και σοβαρούς κραδασμούς (οι ειδικοί όροι χρήσης μπορούν να καθοριστούν μέσω διαπραγμάτευσης μεταξύ του χρήστη και του κατασκευαστή)

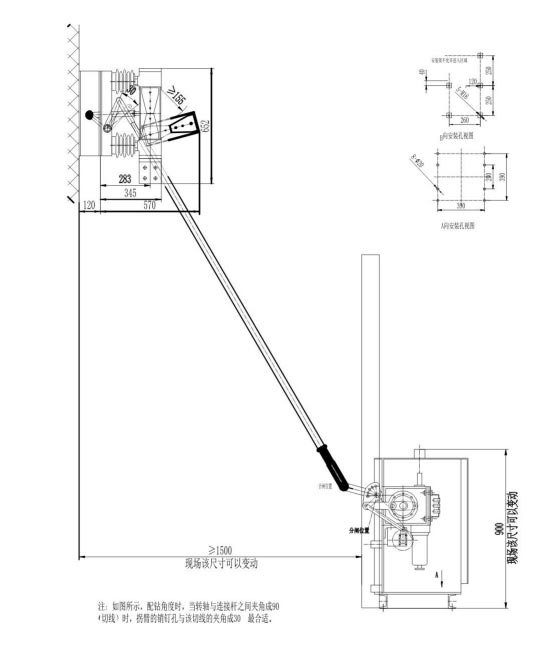

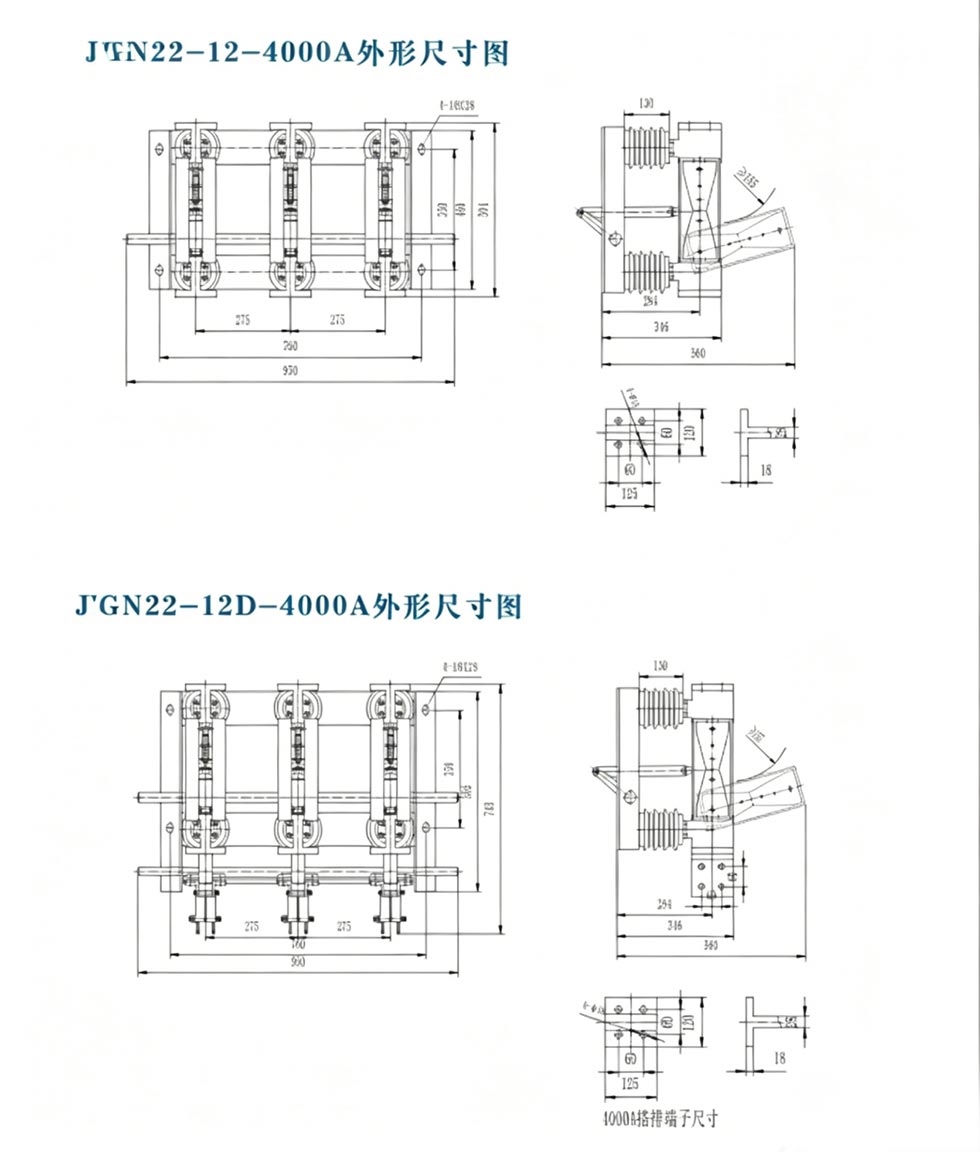

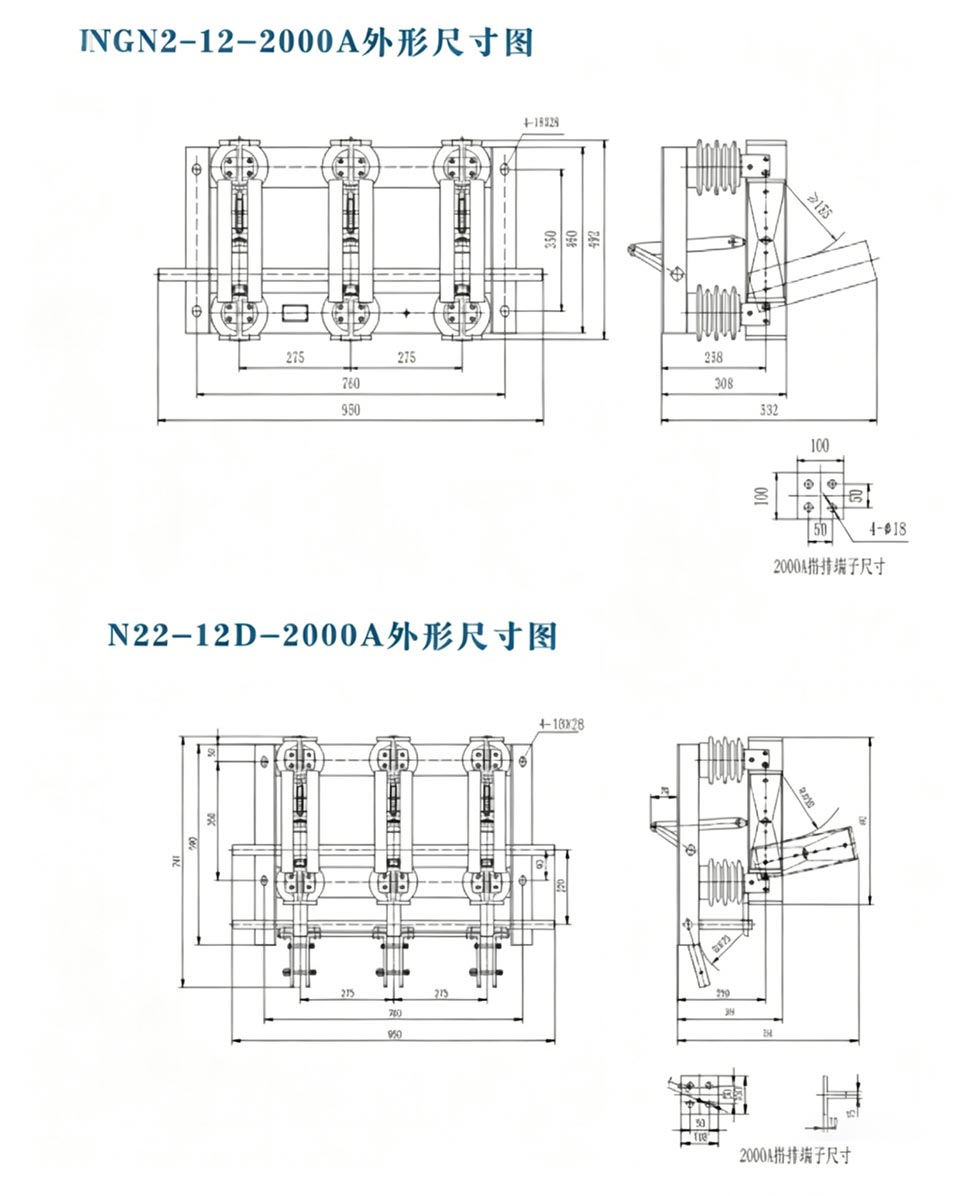

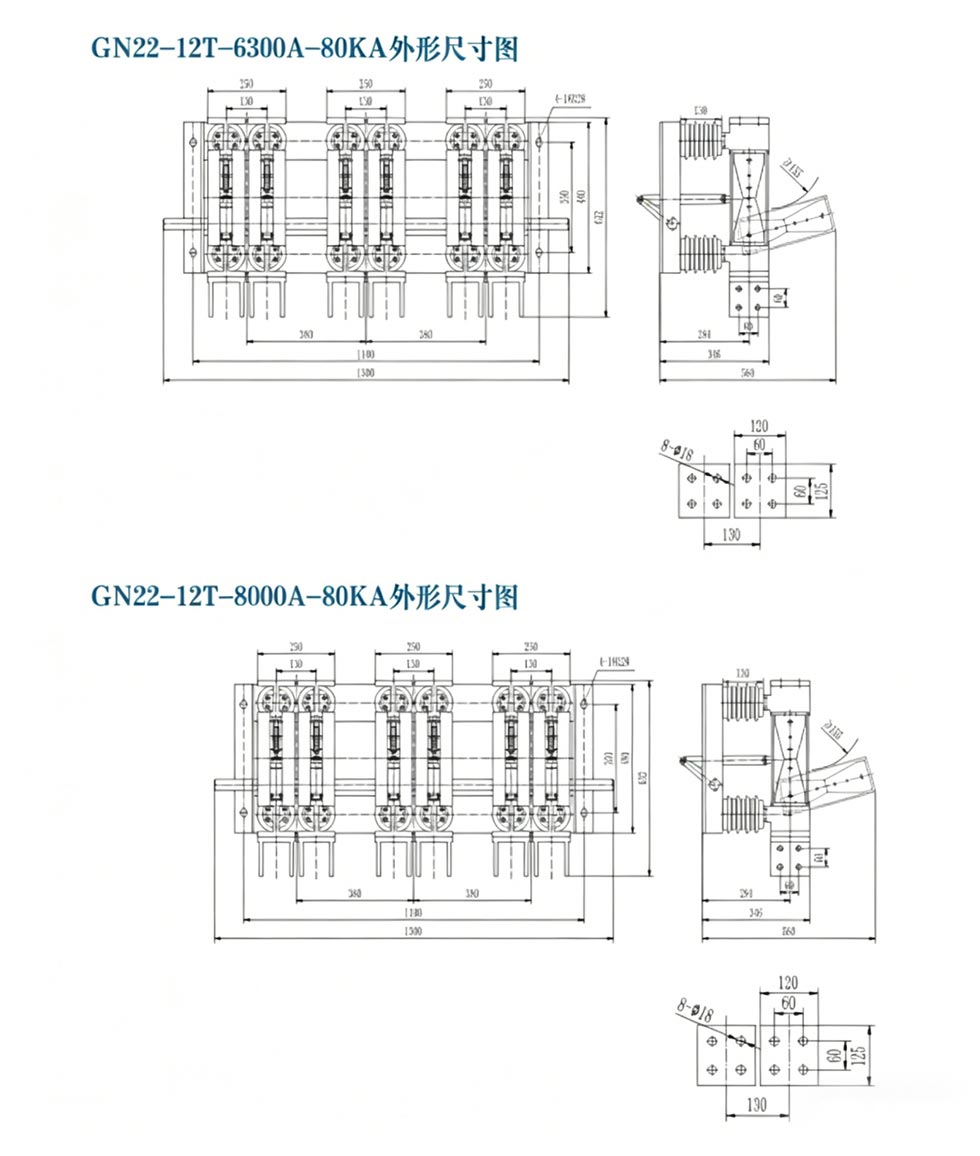

Εξωτερική διάσταση

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Υπόθεση εφαρμογής πραγματικού κόσμου

Μελέτη περίπτωσης: Μεγάλο εργοστάσιο ηλεκτροπαραγωγής με καύση άνθρακα στο Shandong, Κίνα

Ένας μεγάλος σταθμός ηλεκτροπαραγωγής με καύση άνθρακα στην επαρχία Shandong της Κίνας, με εγκατεστημένη ισχύ 2×600 MW, απαιτεί διακόπτης αποσύνδεσης υψηλού ρεύματος στην έξοδο της γεννήτριας για να διασφαλιστεί η ασφαλής συντήρηση των μονάδων γεννήτριας και η ισχύς σύστημα. Μετά από εις βάθος έρευνα και σύγκριση, η μονάδα παραγωγής ενέργειας επέλεξε τη σειρά Usune GN 20kV/8000A για εσωτερικούς χώρους διακόπτης αποσύνδεσης υψηλής τάσης (με διακόπτη γείωσης, αντιρρυπαντικού τύπου). Ως καθορισμένος κατασκευαστής, Usune παρέχει εξατομικευμένη καθοδήγηση εγκατάστασης και εξυπηρέτηση μετά την πώληση. Το προϊόν λειτουργεί σταθερά εδώ και τρία χρόνια από την ανάπτυξή του το 2023.

Κατά τη λειτουργία, ο διακόπτης άντεξε στη δοκιμή υψηλού ρεύματος και σκληρού εσωτερικού περιβάλλοντος (επίπεδο ρύπανσης IV) χωρίς σφάλματα όπως κακή επαφή ή ζημιά στη μόνωση. Εκπλήρωσε αποτελεσματικά το έργο της απομόνωσης ισχύος κατά τη συντήρηση του σετ γεννήτριας, διασφαλίζοντας την ασφάλεια του προσωπικού συντήρησης και την κανονική λειτουργία του ρεύματος φυτό. Ο πελάτης αναγνωρίζει ιδιαίτερα την απόδοση του προϊόντος και την επαγγελματική εξυπηρέτηση της Usune και έχει υπογράψει α μακροπρόθεσμη συμφωνία συνεργασίας με την Usune, ορίζοντας την ως προμηθευτή διακοπτών αποσύνδεσης.

FAQ

Ε1: Ποια είναι η βασική λειτουργία του διακόπτη απομόνωσης εσωτερικού αέρα της σειράς Usune GN και μπορεί να χρησιμοποιηθεί για διακοπή ρεύμα φορτίου;

A1: Η βασική λειτουργία είναι να παρέχει αξιόπιστη μόνωση ισχύος κατά τη συντήρηση του ηλεκτρικού εξοπλισμού και συστήματα. Δημιουργώντας ένα σαφές διάλειμμα στο κύκλωμα, διασφαλίζει την ασφάλεια του προσωπικού συντήρησης και του εξοπλισμού. Αυτό Είναι σημαντικό να τονιστεί ότι αυτό το προϊόν είναι μια συσκευή απομόνωσης ισχύος και όχι ένας διακόπτης αποζεύξης φορτίου. Δεν μπορεί να χρησιμοποιείται για τη διακοπή ρεύματος φορτίου ή ρεύματος βραχυκυκλώματος. μπορεί να λειτουργήσει μόνο όταν το κύκλωμα είναι εκφορτωμένο ή αφού το ρεύμα φορτίου έχει διακοπεί από άλλο εξοπλισμό μεταγωγής.

Ε2: Μπορεί ο διακόπτης απομόνωσης αέρα εσωτερικού χώρου της σειράς Usune GN να προσαρμοστεί ώστε να πληροί συγκεκριμένες συνθήκες χρήσης επί τόπου;

Α2: Ναι. Ως επαγγελματίας κατασκευαστής, η Usune διαθέτει ολοκληρωμένες δυνατότητες Ε&Α και προσαρμογής. Για χρήστες με ειδικές συνθήκες χρήσης (όπως υψόμετρο ≥2500m, ειδικά επίπεδα ρύπανσης ή ειδική εγκατάσταση απαιτήσεις χώρου), μπορούμε να εμπλακούμε σε εις βάθος επικοινωνία για να προσαρμόσουμε το σχεδιασμό του προϊόντος και τις παραμέτρους με βάση το πραγματικές επιτόπιες συνθήκες, παρέχοντας εξατομικευμένες λύσεις. Οι ειδικοί όροι χρήσης καθορίζονται μέσω διαπραγμάτευση μεταξύ του χρήστη και του κατασκευαστή για να διασφαλιστεί ότι το προϊόν είναι κατάλληλο για την επιτόπια εργασία περιβάλλον και πραγματικές ανάγκες.
