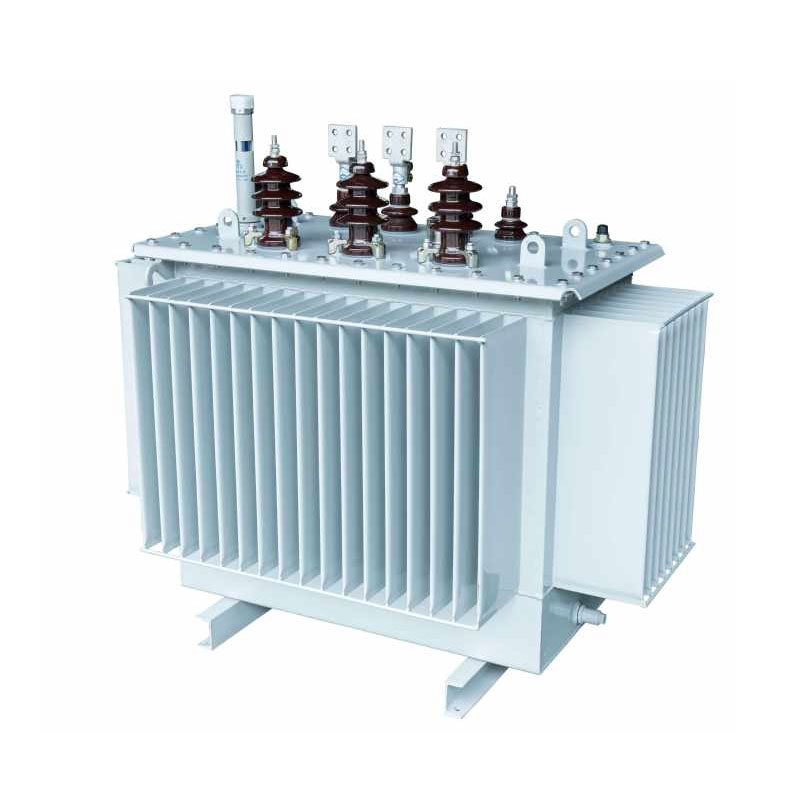

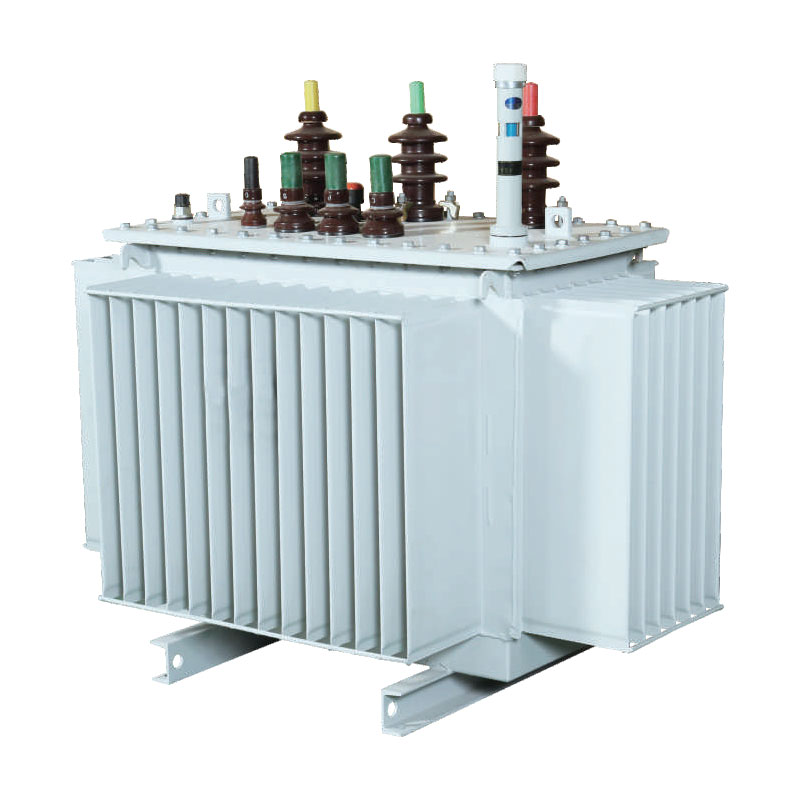

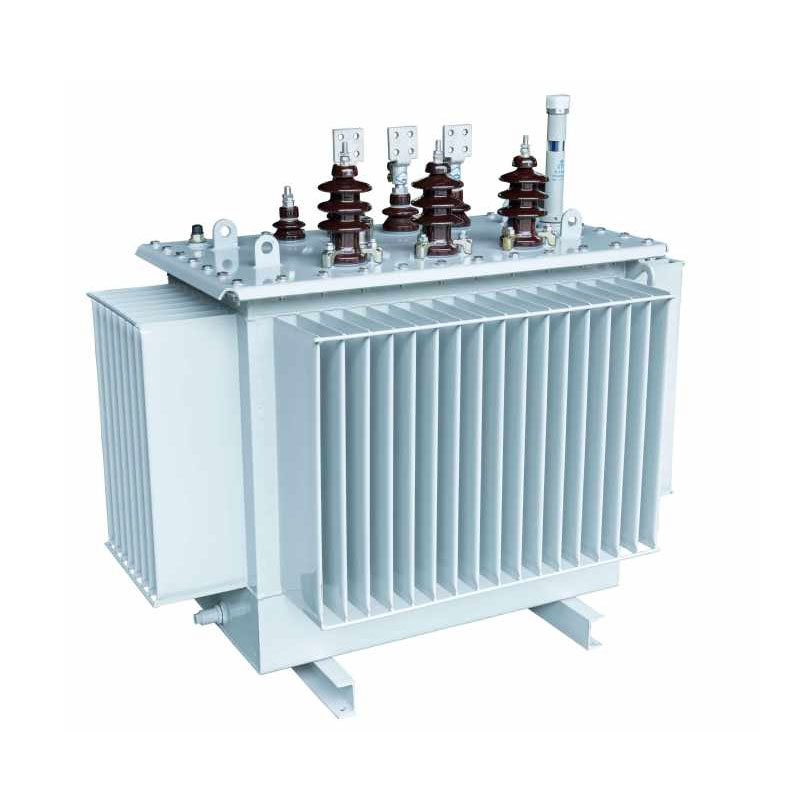

Μετασχηματιστές διανομής βυθισμένου σε υγρό 2500KVA

Βελτιστοποιημένο για εφαρμογές διανομής μέσης τάσης 10kV, 20kV και 36kV, διανομή βυθισμένη σε υγρό Usune 2500kVA οι μετασχηματιστές διαφέρουν από τα παραδοσιακά μοντέλα με στοιβαγμένους πυρήνες χρησιμοποιώντας μια ισόπλευρη τριγωνική δομή τυλιγμένου πυρήνα, με αποτέλεσμα ένα πιο αποτελεσματικό σύστημα μαγνητικού κυκλώματος. Ο σχεδιασμός επιτυγχάνει ένα μαγνητικό κύκλωμα χωρίς κενά με ίσες και ελάχιστα μήκη διαδρομής και στις τρεις φάσεις, μειώνοντας σημαντικά τις απώλειες χωρίς φορτίο και τον θόρυβο λειτουργίας, διασφαλίζοντας παράλληλα τριφασική ισορροπία υψηλής ακρίβειας και τριτοαρμονική καταστολή. Συνδυάζεται με ώριμη μόνωση λαδιού τεχνολογίας και βιομηχανικής ποιότητας αντιδιαβρωτικής σχεδίασης, οι μετασχηματιστές προσαρμόζονται σε πολύπλοκες συνθήκες λειτουργίας και πλήρως πληρούν τις απαιτήσεις τυποποίησης των σύγχρονων έξυπνων δικτύων.

Κατασκευασμένοι και δοκιμασμένοι σύμφωνα με τα βιομηχανικά πρότυπα, αυτοί οι μετασχηματιστές είναι κατάλληλοι για αναβαθμίσεις δικτύου σε αστικές και αγροτικές περιοχές καθώς και ηλεκτροδότηση βιομηχανικών και μεταλλευτικών επιχειρήσεων. Ενσωματώνονται απρόσκοπτα με συνδυασμένοι μετασχηματιστές και προκατασκευασμένοι υποσταθμοί, που προσφέρουν ισχυρή ευελιξία εφαρμογής και υψηλή λειτουργικότητα σταθερότητα.

Βασικά δομικά χαρακτηριστικά και τεχνικά πλεονεκτήματα

1. Βελτιστοποιημένη δομή πυρήνα: Χαμηλή απώλεια και χαμηλό θόρυβο

Ο πυρήνας χρησιμοποιεί φύλλα πυριτίου χάλυβα υψηλής διαπερατότητας, χαμηλής υστέρησης με προσανατολισμό κόκκων. Αυτά είναι κομμένα με ακρίβεια χρησιμοποιώντας γερμανικό εξοπλισμό εγκάρσιας κοπής GEORG και συναρμολογείται μέσω διαδικασίας άρθρωσης 45° χωρίς ραφή. Τα φύλλα στοιβάζονται σε σχηματίζουν μια κυκλική διατομή πολλαπλών βημάτων, εξαλείφοντας πλήρως τη μαγνητική διαρροή και τις απώλειες του διακένου αέρα. Αυτό μειώνει αποτελεσματικά την κατανάλωση ρεύματος χωρίς φορτίο και τον θόρυβο λειτουργίας, εξασφαλίζοντας μακροπρόθεσμη σταθερότητα μαγνητικού κυκλώματος και σταθερή απόδοση.

2. Σχέδιο πηνίου υψηλής αντοχής με εξαιρετική αντίσταση βραχυκυκλώματος

Οι μετασχηματιστές διανομής βυθισμένου σε υγρό 2500 kVA διαθέτουν μια διαφοροποιημένη διαμόρφωση πηνίου: την υψηλή τάση Το πηνίο χρησιμοποιεί μια κυλινδρική δομή, ενώ το πηνίο χαμηλής τάσης προσφέρει επιλογή μεταξύ κυλινδρικού και τύπου φύλλου δομές. Αυτός ο σχεδιασμός ενισχύει σημαντικά την αντοχή του εξοπλισμού σε κρούσεις βραχυκυκλώματος και μηχανικά σταθερότητα, αποτρέποντας αποτελεσματικά την παραμόρφωση του πηνίου ή τη ζημιά που προκαλείται από ξαφνικά βραχυκυκλώματα του δικτύου. Επιπλέον, αυτό βελτιστοποιεί την κατανομή του μαγνητικού πεδίου, εξασφαλίζοντας πιο αποτελεσματική λειτουργία μαγνητικού κυκλώματος και υψηλότερη συνολική ισχύ αποδοτικότητα μετάδοσης.

3. Δεξαμενή βιομηχανικής ποιότητας που προσφέρει υψηλή αντοχή και ευελιξία

Η δεξαμενή είναι κατασκευασμένη από φύλλα χάλυβα ψυχρής έλασης υψηλής ακρίβειας, κατασκευασμένα σε εξειδικευμένο κυματοειδές GEORG γραμμή παραγωγής δεξαμενών. Η επιφάνεια είναι φινιρισμένη με αντιδιαβρωτική επίστρωση πετροχημικής ποιότητας που αντέχει στο λάδι, χημικά και οξείδωση, καθιστώντας το κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα και εξωτερικές συνθήκες λειτουργίας. Το Η κυματοειδές δομή παρέχει αποτελεσματική διάχυση θερμότητας ενώ εξυπηρετεί τη θερμική διαστολή και συστολή του μονωτικού λαδιού κατά τη λειτουργία. Ένας πλήρως σφραγισμένος σχεδιασμός απομονώνει τη μονάδα από τον αέρα, επιβραδύνοντας σημαντικά την γήρανση του μονωτικού λαδιού και παράταση της συνολικής διάρκειας ζωής του εξοπλισμού.

4. Δομή μόνωσης κατηγορίας Α που εξασφαλίζει ασφαλή και σταθερή λειτουργία

Ο εξοπλισμός χρησιμοποιεί σύστημα μόνωσης κατηγορίας Α με ομόκεντρες διατάξεις πηνίων υψηλής και χαμηλής τάσης. το Το διάκενο μεταξύ των πηνίων χρησιμοποιεί μια δομή που συνδυάζει χιτώνια από χαρτόνι με μικρά φράγματα διάκενου λαδιού. Αυτό στρώθηκε Ο σχεδιασμός μόνωσης κατανέμει ομοιόμορφα την τάση του ηλεκτρικού πεδίου και ενισχύει τη συνολική αντοχή της μόνωσης, αποτελεσματικά αποτρέποντας τη βλάβη της μόνωσης και τα σφάλματα εκκένωσης, διασφαλίζοντας έτσι ασφαλή, μακροχρόνια λειτουργία και στις δύο ονομαστικές και συνθήκες μερικού φορτίου.

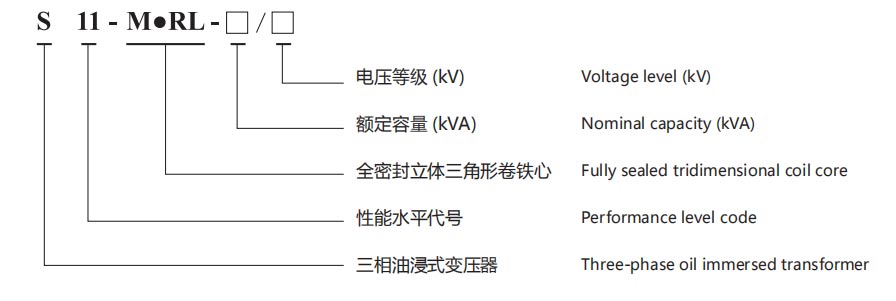

Τύπος προϊόντος

Εξοικονόμηση Ενέργειας και Οικονομικά Οφέλη

Ο μετασχηματιστής διανομής Usune 2500kVA βυθισμένος σε υγρό προσφέρει σημαντικά πλεονεκτήματα εξοικονόμησης ενέργειας, αποτελεσματικά μείωση τόσο του λειτουργικού κόστους όσο και των εκπομπών άνθρακα για τις επιχειρήσεις. Οι παρακάτω τύποι υπολογισμού βασικών παροχών επιτρέπουν για τον ακριβή ποσοτικό προσδιορισμό της οικονομικής και περιβαλλοντικής αξίας:

1. Τύπος ετήσιου κόστους ηλεκτρικής ενέργειας: Ετήσιο κόστος ηλεκτρικής ενέργειας (CNY/έτος) = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος όρος Συντελεστής Φορτίου)²] × 365 ημέρες × 24 ώρες × Τιμή ηλεκτρικής ενέργειας
2. Τύπος εκπομπών άνθρακα: Ετήσιες εκπομπές CO₂ = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος Συντελεστής Φορτίου)²] × 365 ημέρες × 24 ώρες × Συντελεστής εκπομπής άνθρακα (kg-CO₂/kWh)

Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές ίδιας χωρητικότητας, αυτό το προϊόν διαθέτει χαμηλότερες απώλειες χωρίς φορτίο και φορτίο. Η μακροχρόνια λειτουργία μειώνει συνεχώς το κόστος ηλεκτρικής ενέργειας και μειώνει τις εκπομπές άνθρακα, ευθυγραμμίζοντας με το "Dual Carbon" πολιτικές και εταιρικά πρότυπα πράσινης παραγωγής, παρέχοντας παράλληλα εξαιρετικά οικονομικά και περιβαλλοντικά οφέλη.

Τεχνικές Παράμετροι

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S11

Σημείωση: Για μετασχηματιστές με ονομαστική χωρητικότητα 500 kVA και κάτω, η απώλεια φορτίου πάνω από τη ράμπα στον πίνακα είναι ισχύει για το Dyn11 ομάδα σύνδεσης και η απώλεια φορτίου κάτω από τη ράμπα ισχύει για την ομάδα σύνδεσης Yyn0.

Τριφασικός ol-εμβυθισμένος μετασχηματιστής διανομής σειράς 10kV S13

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S14

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Περίπτωση εφαρμογής πραγματικού κόσμου

Το 2025, οκτώ Usune 2500kVA 10kV μετασχηματιστές διανομής βυθισμένοι σε υγρό αναπτύχθηκαν με επιτυχία σε ένα κλειδί Έργο ανακαίνισης αστικού-αγροτικού δικτύου στο Shouguang, Shandong. Αυτές οι μονάδες παρέχουν ρεύμα σε σύγχρονα γεωργικά θερμοκήπια, βιομηχανικά πάρκα και κατοικημένες περιοχές—εφαρμογές που απαιτούν αυστηρά πρότυπα για τη σταθερότητα του εξοπλισμού, την ενέργεια αποδοτικότητα και περιβαλλοντική προσαρμοστικότητα.

Μετά την έναρξη λειτουργίας, οι προκατασκευασμένες μονάδες υποσταθμού λειτούργησαν σταθερά καθ' όλη τη διάρκεια του έτους χωρίς βλάβη. Ο μετρημένος θόρυβος λειτουργίας παρέμεινε κάτω από 55 dB, η τριφασική ανισορροπία ήταν μικρότερη από 1% και η τριτοαρμονική καταστολή η απόδοση ήταν εξαιρετική. Σε σύγκριση με τους μετασχηματιστές παλαιού τύπου που αντικατέστησαν, το έργο πέτυχε μείωση 17,8%. συνολικές απώλειες και εξοικονόμηση άνω των 260.000 CNY στο ετήσιο κόστος ηλεκτρικής ενέργειας. Ο πλήρως σφραγισμένος σχεδιασμός της δεξαμενής εξαλείφει τα προβλήματα που σχετίζονται με τη γήρανση και τη διαρροή μονωτικού λαδιού. η ετήσια απόδοση μηδενικής αποτυχίας επικυρώνει πλήρως τη σταθερότητα του προϊόντος και πλεονεκτήματα εξοικονόμησης ενέργειας σε περιβάλλοντα δικτύου αστικού-αγροτικού δικτύου.

FAQ

Ε1: Ποια επίπεδα τάσης και σενάρια εφαρμογής χρησιμοποιούν οι μετασχηματιστές διανομής Usune 2500kVA υποστήριξη;

Η σειρά προϊόντων καλύπτει επίπεδα μέσης τάσης 10kV, 20kV και 36kV, καθιστώντας την κατάλληλη για αστικό και αγροτικό δίκτυο ανακαινίσεις, βιομηχανικές και μεταλλευτικές επιχειρήσεις, εμπορικά πάρκα και σενάρια παροχής ρεύματος κατοικιών. Έχουν εφαρμοστεί εξειδικευμένες βελτιστοποιήσεις για συνδυασμένους μετασχηματιστές και προκατασκευασμένους υποσταθμούς, δίνοντας τη δυνατότητα να πληρούν τις απαιτήσεις εγκατάστασης και λειτουργίας για υπαίθρια περιβάλλοντα, σκληρές βιομηχανικές συνθήκες και συμπαγείς αστικές περιοχές διανομής.

Ε2: Ποια είναι τα βασικά πλεονεκτήματα αυτού του προϊόντος σε σύγκριση με τους παραδοσιακούς μετασχηματιστές ίδιας χωρητικότητας;

Υπάρχουν τρία βασικά πλεονεκτήματα: Πρώτον, χρησιμοποιεί μια τρισδιάστατη δομή πυρήνα τραύματος χωρίς κενά, με αποτέλεσμα χαμηλότερες απώλειες και θόρυβο, καθώς και πιο ισορροπημένη και σταθερή τριφασική παροχή ρεύματος. Δεύτερον, το βελτιστοποιημένο πηνίο και Οι δομές της δεξαμενής παρέχουν ανώτερη αντοχή στο βραχυκύκλωμα και τη διάβρωση, οδηγώντας σε χαμηλότερο ποσοστό αστοχίας εξοπλισμού. Τρίτον, ο πλήρως σφραγισμένος σχεδιασμός με μόνωση αέρα επιβραδύνει τη γήρανση του μονωτικού λαδιού, παρατείνοντας τη διάρκεια ζωής κατά πάνω 20% σε σύγκριση με τον παραδοσιακό εξοπλισμό και μειώνοντας το μακροχρόνιο κόστος λειτουργίας και συντήρησης.

Ε3: Πώς είναι τα οφέλη εξοικονόμησης ενέργειας και μείωσης του άνθρακα των μετασχηματιστών διανομής βυθισμένου σε υγρό 2500 kVA αποδεικνύεται στην πραγματική λειτουργία;

Το προϊόν ελαχιστοποιεί τις απώλειες λειτουργίας στην πηγή μέσω βελτιστοποιημένων μαγνητικών κυκλωμάτων και δομικού σχεδιασμού. Οι μετρούμενες απώλειες χωρίς φορτίο και φορτίο υπερβαίνουν αυτές του παραδοσιακού εξοπλισμού που πληροί τα εθνικά πρότυπα. Με βάση τυποποιημένες φόρμουλες κατανάλωσης ενέργειας και εκπομπών άνθρακα, η μακροχρόνια λειτουργία μειώνει σταθερά την ηλεκτρική ενέργεια κόστος για τις επιχειρήσεις. Επιπλέον, οι μειωμένες απώλειες ενέργειας μειώνουν άμεσα τις εκπομπές άνθρακα από την πλευρά του τροφοδοτικού, διευκολύνοντας τις πράσινες αναβαθμίσεις με χαμηλές εκπομπές άνθρακα για έργα δικτύου και μεταποιητικές επιχειρήσεις, παρέχοντας έτσι και τα δύο οικονομική και περιβαλλοντική αξία.
