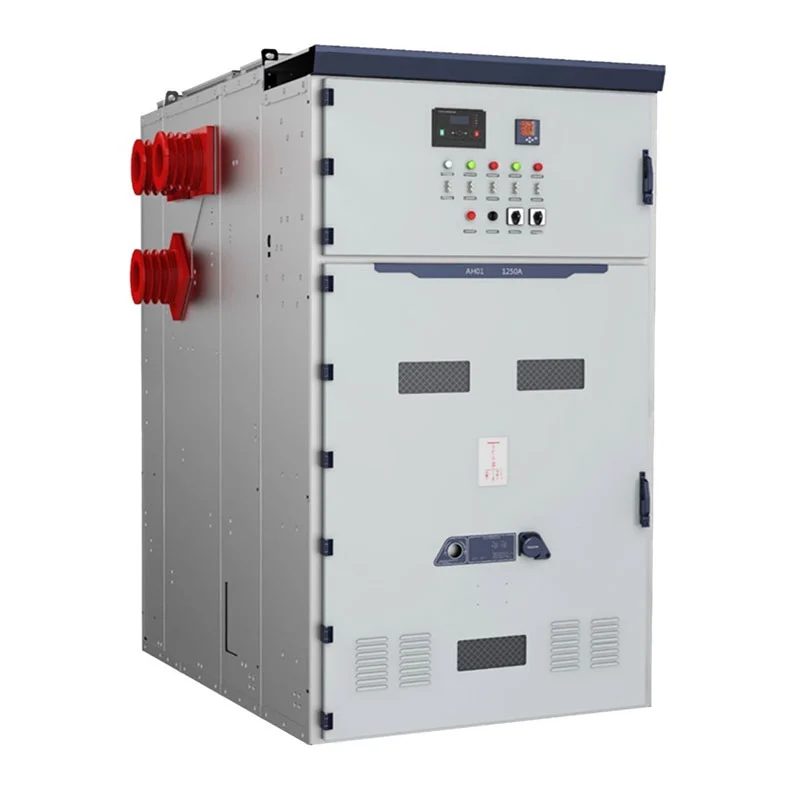

Ο πίνακας διακοπτών VCB εσωτερικού χώρου KYN61-40.5 33 kV έχει αναπτυχθεί για έργα που απαιτούν εσωτερικούς χώρους υψηλότερης τάσης πλατφόρμα διανομής. Η διαμόρφωσή του συνδυάζει έναν αποσπώμενο διακόπτη κενού, με μεταλλικό περίβλημα κατασκευή, χωριστά ηλεκτρικά διαμερίσματα, συστήματα ζυγών, συνδέσεις καλωδίων και δευτερεύοντα εξοπλισμό ελέγχου σε μια ολοκληρωμένη σειρά διακοπτών.
Η Usune λειτουργεί με συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 45001. Ο εξοπλισμός έχει σχεδιαστεί σύμφωνα με ισχύοντα πρότυπα IEC και GB, με πιστοποίηση CE διαθέσιμη για τις ισχύουσες αγορές.
Για συστήματα διανομής κατηγορίας 33kV και 36kV, η επιλογή εξοπλισμού διανομής απαιτεί περισσότερα από την απλή αντιστοίχιση της ονομαστικής τάσης. Οι μηχανικοί πρέπει να εξετάσουν το επίπεδο μόνωσης, το ρεύμα φορτίου, το ρεύμα σφάλματος, τη διαμόρφωση του τροφοδότη, τον μετασχηματιστή χωρητικότητα, καλωδιακή σύνδεση, συντονισμός προστασίας και περιβάλλον εγκατάστασης.
Ο πίνακας διακοπτών VCB εσωτερικού χώρου KYN61-40.5 33kV προορίζεται για διανομή μέσης τάσης σε εσωτερικούς χώρους όπου αυτά Οι ηλεκτρικές παράμετροι πρέπει να συντονίζονται σε ένα πλήρες σύστημα διανομής ισχύος.
Σε σύγκριση με εφαρμογές διακοπτών χαμηλής τάσης, η υψηλότερη τάση συστήματος δίνει μεγαλύτερη έμφαση στη μόνωση συντονισμός και απόδοση βραχυκυκλώματος. Η Usune μπορεί να διαμορφώσει τον εξοπλισμό σύμφωνα με τις ηλεκτρικές παραμέτρους παρέχονται από τον πελάτη.
Ο εξοπλισμός χρησιμοποιεί μια μεταλλικά περίκλειστη αρχιτεκτονική για την οργάνωση του πρωτεύοντος και του δευτερεύοντος ηλεκτρικού τμήματος. Το κύριο Το κύκλωμα περιλαμβάνει τον διακόπτη κενού, τις συνδέσεις των ζυγών, την περιοχή τερματισμού του καλωδίου και τη σχετική γείωση εξαρτήματα.
Ο δευτερεύων εξοπλισμός μπορεί να διαταχθεί για προστασία, μέτρηση, έλεγχο, ένδειξη και επικοινωνία σύμφωνα με τις απαιτήσεις του έργου.
Αυτή η διαμόρφωση επιτρέπει στη σειρά διακοπτών να σχεδιάζεται γύρω από το πραγματικό ηλεκτρικό δίκτυο αντί να χρησιμοποιείται μία σταθερή διάταξη ντουλαπιών για κάθε εφαρμογή.
Σε υψηλότερα επίπεδα τάσης, ο συντονισμός προστασίας γίνεται σημαντικό μέρος του σχεδιασμού του συστήματος. Ο διακόπτης κυκλώματος, Το ρελέ προστασίας, ο μετασχηματιστής, το καλώδιο και ο εξοπλισμός ανάντη θα πρέπει να επιλέγονται σύμφωνα με το υπολογισμένο σφάλμα συνθήκες και φιλοσοφία προστασίας.
Ο διακόπτης κενού παρέχει την κύρια λειτουργία μεταγωγής και διακοπής. Η σχετική προστασία και το σύστημα ελέγχου μπορεί να διαμορφωθεί σύμφωνα με τον ηλεκτρικό σχεδιασμό του πελάτη.
Τα μεταλλικά χωρίσματα μεταξύ λειτουργικών τμημάτων βοηθούν στην οργάνωση της εσωτερικής ηλεκτρικής διάταξης, ενώ ανακουφίζουν την πίεση Η διάταξη παρέχει μια ελεγχόμενη διαδρομή για την εκκένωση πίεσης σε περίπτωση εσωτερικού σφάλματος.
Ένα εισερχόμενο ερμάριο λαμβάνει ισχύ από το ανάντη ηλεκτρικό δίκτυο και το μεταφέρει στη ράβδο διακοπτών σύστημα. Θα πρέπει να καθοριστεί το ονομαστικό ρεύμα, ο εξοπλισμός προστασίας, οι απαιτήσεις μέτρησης και η διαμόρφωση του καλωδίου από το σχεδιασμό του έργου.
Τα εξερχόμενα ερμάρια κατανέμουν την ισχύ σε μετασχηματιστές, κινητήρες, εξοπλισμό παραγωγής ή άλλα φορτία κατάντη. Το Η τρέχουσα βαθμολογία και οι ρυθμίσεις προστασίας πρέπει να αντιστοιχούν στο συνδεδεμένο φορτίο.
Μπορούν να ενσωματωθούν διαμορφώσεις PT και μέτρησης τάσης όπου το έργο απαιτεί παρακολούθηση τάσης, λειτουργίες προστασίας ή ηλεκτρική μέτρηση.
Οι ρυθμίσεις τμηματοποίησης διαύλου μπορούν να χωρίσουν το σύστημα διανομής σε ξεχωριστά τμήματα και να υποστηρίξουν το ηλεκτρικό στρατηγική λειτουργίας που καθορίζεται από τον μηχανικό του έργου.
Μπορούν να παρέχονται διαμορφώσεις μέτρησης για εφαρμογές που απαιτούν μέτρηση ενέργειας και ηλεκτρική παράμετρο παρακολούθηση.

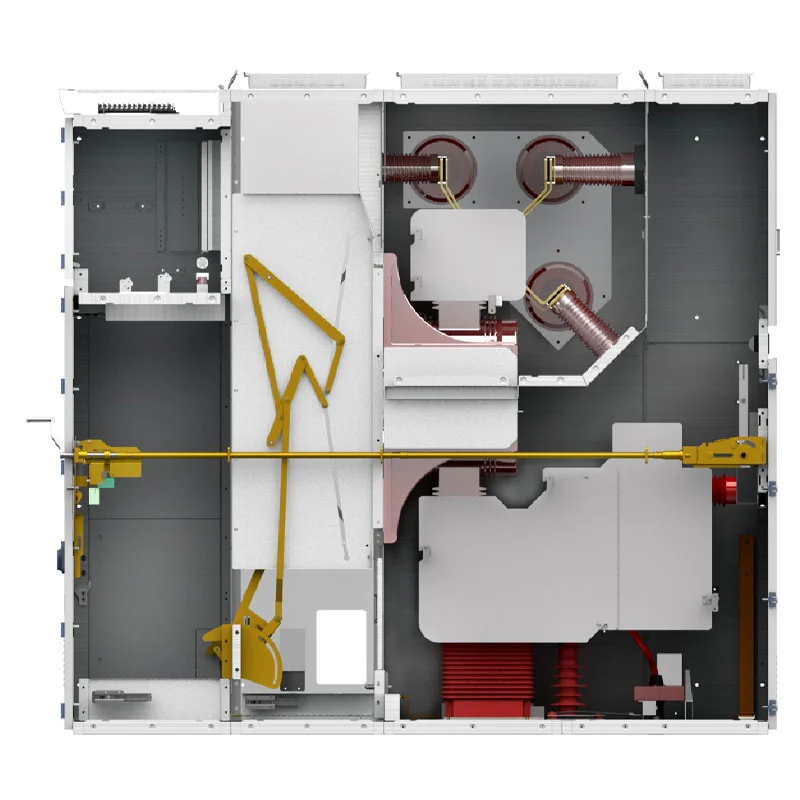

Το ερμάριο είναι οργανωμένο σε καθορισμένα ηλεκτρικά τμήματα, συμπεριλαμβανομένου του διαμερίσματος διακόπτη, του διαμερίσματος της ράβδου ζυγού, θήκη καλωδίου και θήκη οργάνων/ελέγχου.
Το τμήμα του διακόπτη φιλοξενεί τον διακόπτη κενού και τον μηχανισμό λειτουργίας του. Το τμήμα της γραμμής διαύλου παρέχει η κύρια ηλεκτρική σύνδεση μεταξύ των ντουλαπιών, ενώ το διαμέρισμα καλωδίων παρέχει χώρο για εισερχόμενα και συνδέσεις εξερχόμενων καλωδίων.
Το τμήμα οργάνων και ελέγχου περιέχει δευτερεύοντα εξαρτήματα που απαιτούνται για προστασία, μέτρηση, έλεγχο και ένδειξη.
Αυτή η διάταξη δίνει στους μηχανικούς μια σαφή εσωτερική αρχιτεκτονική κατά τον προγραμματισμό εγκατάστασης, δρομολόγησης καλωδίων, θέση σε λειτουργία και συντήρηση.
Ο εξοπλισμός ενσωματώνει ένα μηχανικό σύστημα αλληλασφάλισης σχεδιασμένο να περιορίζει τις εσφαλμένες ακολουθίες λειτουργίας.
Ο μηχανισμός πεντακάθαρσης προορίζεται να αποτρέψει τη λανθασμένη λειτουργία του διακόπτη κυκλώματος, την κίνηση του αποσπώμενου μονάδα υπό φορτίο, κλείσιμο του διακόπτη γείωσης ενώ είναι ενεργοποιημένη, ενεργοποιώντας το κύκλωμα ενώ ο διακόπτης γείωσης παραμένει κλειστό και τυχαία πρόσβαση σε ηλεκτρικά διαμερίσματα.
Μια συσκευή ανακούφισης πίεσης τοποθετημένη στο επάνω μέρος είναι επίσης ενσωματωμένη στη δομή του ντουλαπιού για να παρέχει ελεγχόμενη πίεση απελευθέρωση σε κατάσταση εσωτερικής βλάβης.
Ο πίνακας διακοπτών VCB εσωτερικού χώρου KYN61-40.5 33kV μπορεί να διαμορφωθεί για εισερχόμενη ισχύ, συνδέσεις μετασχηματιστή, εξερχόμενοι τροφοδότες, διατομή διαύλου, μέτρηση και μέτρηση τάσης σε εσωτερικούς υποσταθμούς.
Οι σταθμοί ηλεκτροπαραγωγής μπορούν να χρησιμοποιούν το σύστημα διανομής για βοηθητικά συστήματα διανομής μέσης τάσης, ηλεκτρικά συστήματα που σχετίζονται με γεννήτριες, τροφοδότες μετασχηματιστών και κατάντη διανομή ισχύος.
Οι μεγάλες βιομηχανικές εγκαταστάσεις μπορούν να χρησιμοποιούν διαφορετικές διαμορφώσεις τροφοδοσίας για κινητήρες, μετασχηματιστές, συστήματα παραγωγής, αντλίες, συμπιεστές και βοηθητικό ηλεκτρικό εξοπλισμό.
Οι εργασίες εξόρυξης με ηλεκτρικά φορτία υψηλότερης ισχύος μπορούν να διαμορφώσουν το σύστημα διανομής γύρω από τροφοδότες μετασχηματιστών, κινητήρες, εξοπλισμός εξαερισμού, συστήματα άντλησης και εγκαταστάσεις επεξεργασίας.
Ο εξοπλισμός είναι επίσης κατάλληλος για εξειδικευμένες υποδομές όπου χρειάζεται συντονισμός ηλεκτρικής διανομής με πολλαπλά κτίρια, χώρους εξοπλισμού και βοηθητικά συστήματα.
Το Cas-space Rocket Launch Project είναι μια αναφορά έργου για εφαρμογές διακοπτών μέσης τάσης Usune.
Μια εγκατάσταση εκτόξευσης πυραύλων περιλαμβάνει εξειδικευμένη υποδομή και πολλαπλά ηλεκτρικά φορτία κατανεμημένα διαφορετικές λειτουργικές περιοχές. Επομένως, το σύστημα διανομής ισχύος του χρειάζεται συντονισμένα εισερχόμενα κυκλώματα, τροφοδότη προστασία, ηλεκτρική απομόνωση, μέτρηση και έλεγχος.
Για αυτό το έργο, ο διακόπτης εφαρμόστηκε ως μέρος της ηλεκτρικής διανομής μέσης τάσης του εργοταξίου διευθέτηση. Το έργο απαιτούσε τον ηλεκτρικό εξοπλισμό να ενσωματωθεί στην ευρύτερη υποδομή και όχι αντιμετωπίζεται ως ανεξάρτητη εγκατάσταση ντουλαπιών.
Αυτή η εφαρμογή καταδεικνύει την εμπειρία της Usune στην παροχή εξοπλισμού διανομής μέσης τάσης για εξειδικευμένους μηχανολογικά έργα με συγκεκριμένες απαιτήσεις ηλεκτρικού συστήματος.
| Είδος | Προσδιορισμός |
| Σειρά | ΚΥΝ61 |
| Ονομαστική τάση | 3,6kV, 7,2kV, 12kV, 24kV, 36kV |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| Ονομαστικό ρεύμα | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | 25kA, 31,5kA, 40kA, 50kA |
| Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Πτυχίο Προστασίας | IP4X εξωτερικό περίβλημα / IP2X εσωτερικά διαμερίσματα |
| Θερμοκρασία περιβάλλοντος | -15°C έως +40°C |
| Σχετική Υγρασία | Ημερήσιος μέσος όρος ≤95%; μηνιαίος μέσος όρος ≤90% |
| Υψόμετρο | ≤1000m, με υποβάθμιση για μεγαλύτερο υψόμετρο |
| Εγκατάσταση | Εσωτερικός |
| Σύστημα | Τριφασικό AC |
Η τελική ηλεκτρική διαμόρφωση θα πρέπει να επιβεβαιωθεί σύμφωνα με την πραγματική τάση, ρεύμα, επίπεδο σφάλματος του έργου, απαιτήσεις μόνωσης, σχέδιο προστασίας και συνθήκες εγκατάστασης.
Για ένα έργο διακοπτών κατηγορίας 33 kV, η προμήθεια θα πρέπει να βασίζεται στο πλήρες ηλεκτρικό σύστημα και όχι στο ποσότητα ντουλαπιού μόνο. Η ομάδα έργου θα πρέπει να επιβεβαιώσει την ονομαστική τάση του συστήματος, το συνεχές ρεύμα φορτίου, επίπεδο βραχυκυκλώματος, ποσότητα τροφοδότη, χωρητικότητα μετασχηματιστή, διάταξη καλωδίων, απαιτήσεις προστασίας και απαιτούμενες λειτουργίες μέτρησης.
Για μεγαλύτερα έργα, η σειρά μπορεί να περιέχει διαφορετικές λειτουργίες ντουλαπιού. Εισερχόμενα, εξερχόμενα, PT, μέτρηση, λεωφορείο Τομοποιητής και οι διαμορφώσεις απομόνωσης μπορούν να συνδυαστούν σύμφωνα με το ηλεκτρικό διάγραμμα μιας γραμμής.
Αυτή η προσέγγιση βοηθά στην αποφυγή αναντιστοιχιών μεταξύ του εξοπλισμού διανομής και των συνδεδεμένων μετασχηματιστών, καλωδίων, συσκευών προστασίας, και φορτία κατάντη.
Η τελική διάταξη του ντουλαπιού μπορεί να αναπτυχθεί σύμφωνα με την ηλεκτρική αρχιτεκτονική του έργου. Διαφορετικό Αριθμοί εισερχόμενων και εξερχόμενων κυκλωμάτων μπορούν να ταξινομηθούν σε μια συντονισμένη σειρά διακοπτών.
Ένα τυπικό σύστημα διανομής μπορεί να περιλαμβάνει ένα εισερχόμενο ερμάριο συνδεδεμένο στην ανάντη πηγή ισχύος, πολλά εξερχόμενα ερμάρια που τροφοδοτούν μετασχηματιστές ή μεγάλα φορτία και πρόσθετα ερμάρια PT ή μετρητές για τάση μέτρηση και παρακολούθηση ενέργειας.
Όπου το έργο απαιτεί δύο πηγές ενέργειας ή χωρισμένα τμήματα διαύλου, μπορεί επίσης να υπάρχουν λειτουργίες τμηματοποίησης διαύλου ενσωματώνεται στη σύνθεση.
Αυτή η μέθοδος διαμόρφωσης καθιστά τον εξοπλισμό κατάλληλο τόσο για μεμονωμένους υποσταθμούς όσο και για μεγαλύτερους πολλαπλούς θαλάμους συστήματα διανομής.

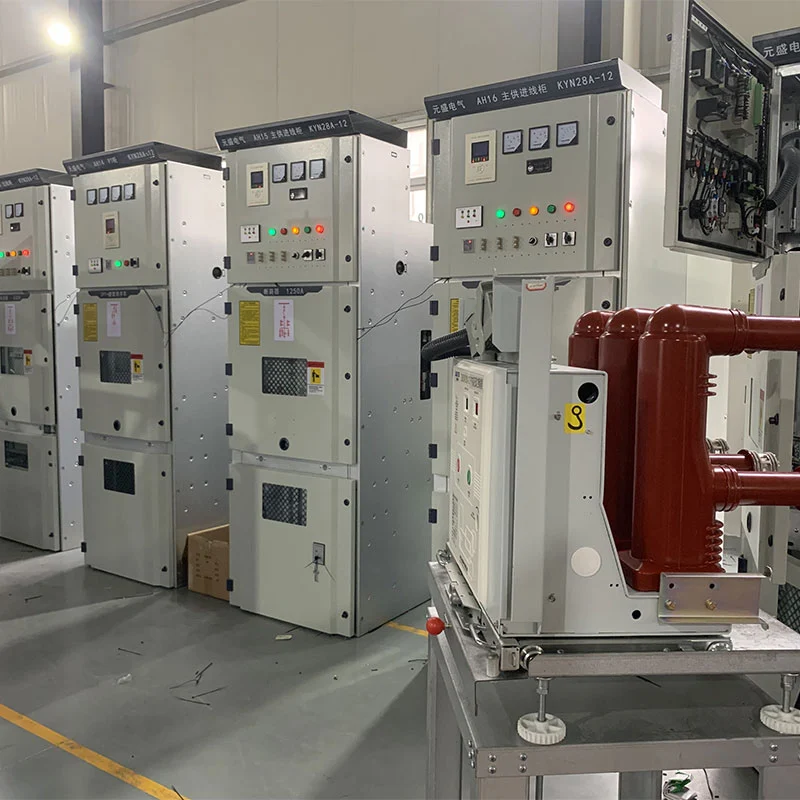

Πριν από την παράδοση, ο ολοκληρωμένος διακόπτης υποβάλλεται σε επιθεώρηση του συγκροτήματος του ντουλαπιού, των συνδέσεων του πρωτεύοντος κυκλώματος, δευτερεύουσα καλωδίωση, μηχανική λειτουργία και σχετικές ηλεκτρικές λειτουργίες.
Ο αποσπώμενος μηχανισμός, η λειτουργία του διακόπτη κυκλώματος, οι λειτουργίες αλληλασφάλισης, η διάταξη γείωσης και ο θάλαμος η κατασκευή ελέγχεται κατά τη διαδικασία επιθεώρησης παραγωγής.
Η Usune μπορεί να παρέχει σχετικά αρχεία επιθεώρησης και τεκμηρίωση δοκιμών σύμφωνα με τις απαιτήσεις του έργου, επιτρέποντας πελάτες, εργολάβους EPC και τρίτους επιθεωρητές για να επαληθεύσουν τον εξοπλισμό πριν από την αποστολή.
Η αξία ενός συστήματος διανομής μέσης τάσης δεν περιορίζεται στην αρχική του ηλεκτρική ονομαστική τιμή. Για μεγάλα υποδομών και βιομηχανικών έργων, ο εξοπλισμός χρειάζεται επίσης για την υποστήριξη της οργανωμένης λειτουργίας, προγραμματισμένης συντήρηση, μελλοντική διαχείριση κυκλωμάτων και σταθερή ενοποίηση με το ευρύτερο δίκτυο διανομής ηλεκτρικής ενέργειας.
Η διαμερισματοποιημένη κατασκευή του πίνακα διακοπτών VCB εσωτερικού χώρου KYN61-40.5 33kV παρέχει μια καθορισμένη διάταξη για πρωτεύοντα και δευτερεύοντα εξοπλισμό, ενώ η σχεδίαση του αποσπώμενου διακόπτη επιτρέπει στη μονάδα μεταγωγής να είναι μεταφέρθηκε για επιθεώρηση και σέρβις.
Για εγκαταστάσεις όπου η διανομή ηλεκτρικής ενέργειας αναμένεται να λειτουργήσει για πολλά χρόνια, αυτός ο συνδυασμός μπορεί να βοηθήσει στη δημιουργία ένα πιο διαχειρίσιμο σύστημα διανομής μέσης τάσης και απλοποίηση του μελλοντικού σχεδιασμού συντήρησης.
Η παρεχόμενη προδιαγραφή περιλαμβάνει διαμορφώσεις 3,6kV, 7,2kV, 12kV, 24kV και 36kV. Η πραγματική ονομαστική τάση πρέπει να επιβεβαιωθεί σύμφωνα με το σύστημα τροφοδοσίας του πελάτη.
Η παρεχόμενη προδιαγραφή παραθέτει μια ονομαστική διαμόρφωση 36 kV, η οποία μπορεί να ληφθεί υπόψη για συστήματα κατηγορίας 33 kV για επιβεβαίωση των πραγματικών απαιτήσεων συστήματος, του επιπέδου μόνωσης και των ισχυόντων προτύπων.
Χρησιμοποιείται για λήψη, διανομή, μεταγωγή, προστασία, μέτρηση και έλεγχο ισχύος μέσης τάσης εσωτερικά τριφασικά συστήματα εναλλασσόμενου ρεύματος.
Οι παρεχόμενες διαμορφώσεις κυμαίνονται από 630A έως 3150A. Η σωστή βαθμολογία θα πρέπει να επιλεγεί σύμφωνα με το μέγιστο συνεχές φορτίο και σχεδιασμός έργου.
Οι διαθέσιμες αξιολογήσεις περιλαμβάνουν 25kA, 31,5kA, 40kA και 50kA, με την ισχύουσα τιμή να καθορίζεται από το υπολογισμένο σφάλμα επίπεδο του ηλεκτρικού συστήματος.
Ναί. Το Usune μπορεί να διαμορφώσει τις λειτουργίες εισερχόμενων, εξερχόμενων, PT, μέτρησης, τμηματοποιητή διαύλου και απομόνωσης σύμφωνα με το μονογραμμικό διάγραμμα και τις τεχνικές απαιτήσεις του πελάτη.
Η Usune λειτουργεί με συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 45001. Τα προϊόντα σχεδιάζονται σύμφωνα με ισχύοντα πρότυπα IEC και GB, με πιστοποίηση CE διαθέσιμη για τις ισχύουσες διαμορφώσεις.
Ναί. Η Usune μπορεί να παρέχει τεχνικές προδιαγραφές, αναφορές δοκιμών, σχέδια και άλλη τεκμηρίωση έργου σύμφωνα με απαιτήσεις πελατών και μηχανικής.
Η τυπική διαμόρφωση έχει σχεδιαστεί για εγκατάσταση σε εσωτερικούς χώρους. Ειδικές συνθήκες όπως μεγάλο υψόμετρο, υψηλό υγρασία ή ασυνήθιστες περιβαλλοντικές συνθήκες θα πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
