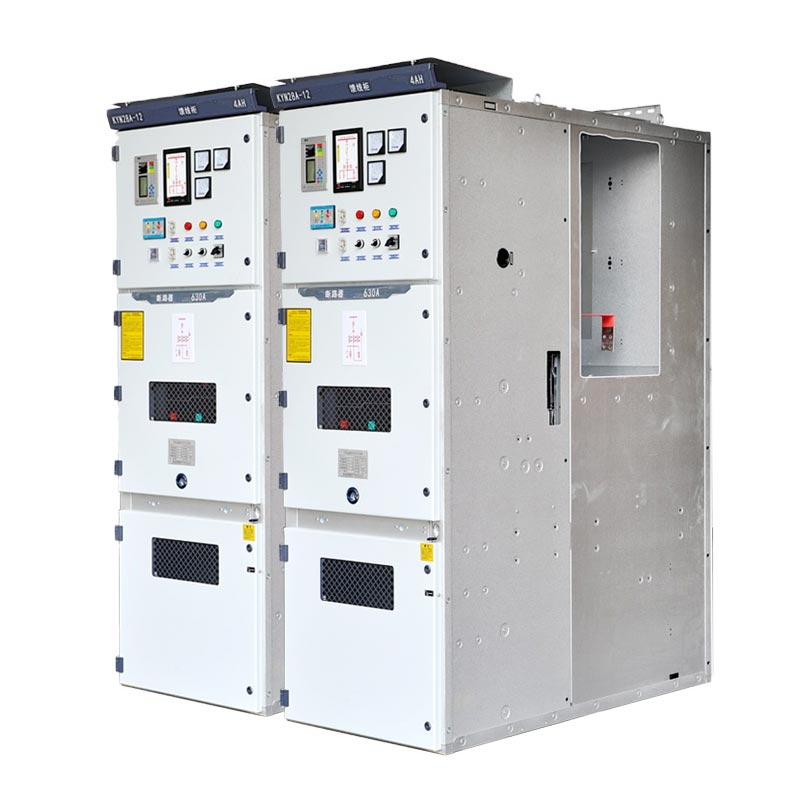

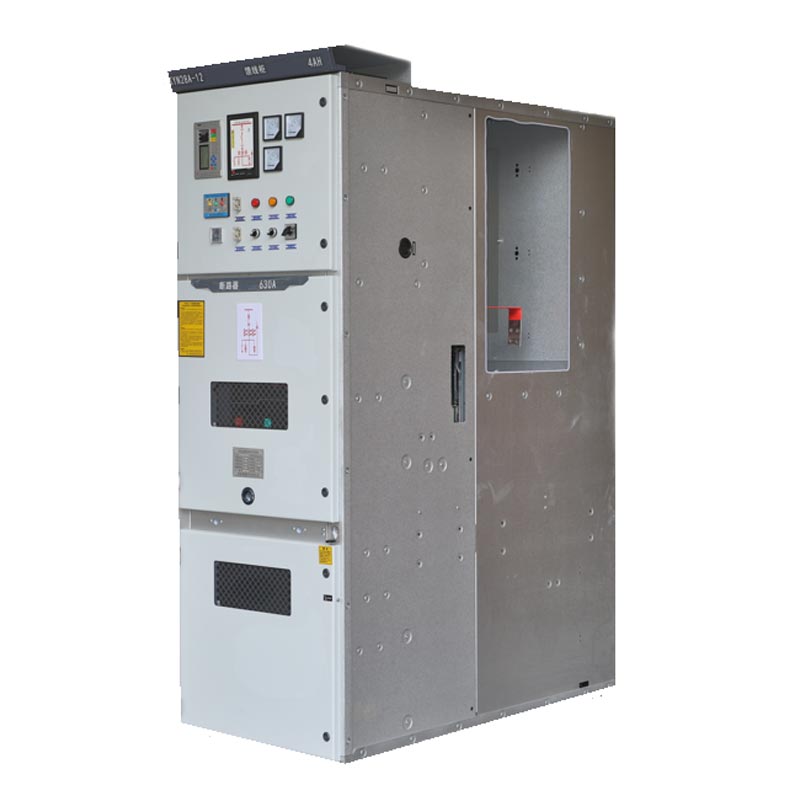

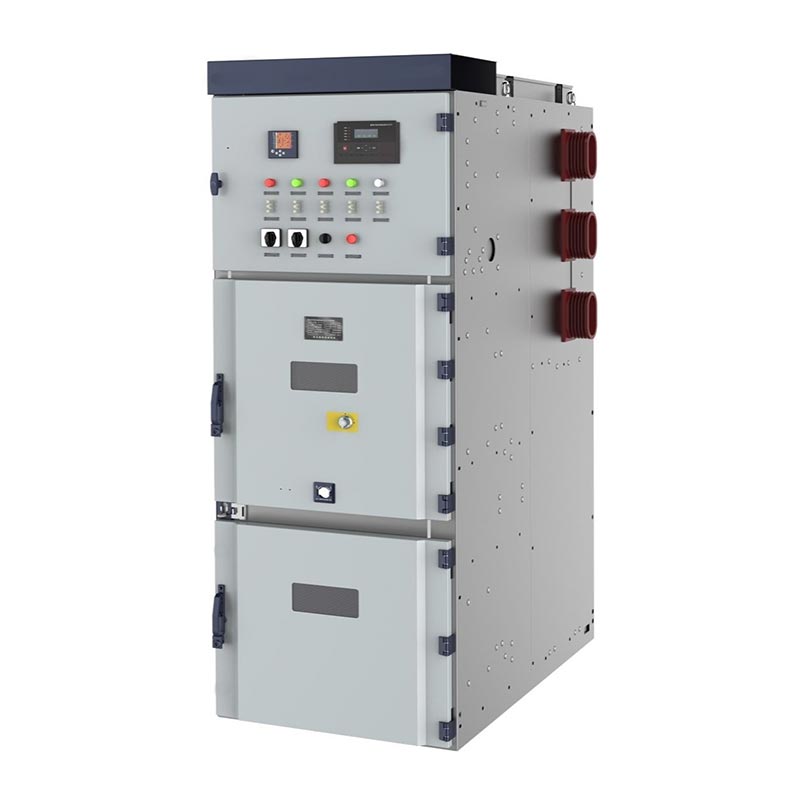

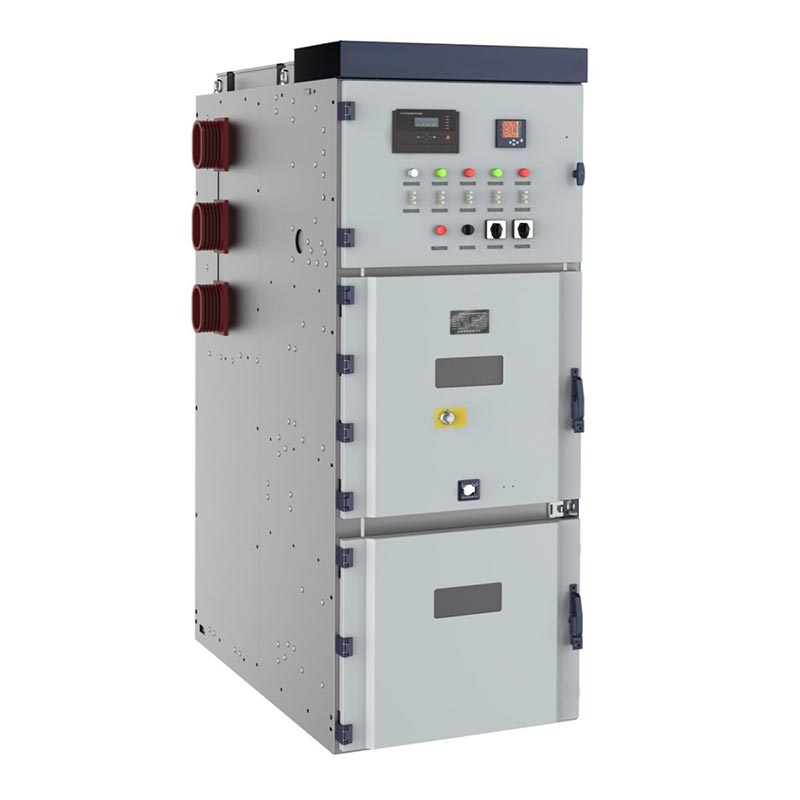

Το Usune Kyn28 Switchgear 24kV είναι ένας αποσυρόμενος εξοπλισμός κενού μέσης τάσης εσωτερικού χώρου με μεταλλική επένδυση με ονομαστική τάσεις που καλύπτουν τα κύρια επίπεδα 13,8kV, 17,5kV, 20kV και 24kV. Ειδικά σχεδιασμένο για τριφασικό AC 50/60Hz συστήματα ισχύος, οι βασικές του λειτουργίες είναι η αποτελεσματική λήψη ενέργειας και η ακριβής διανομή, ενώ παράλληλα επιτρέπει σε πραγματικό χρόνο έλεγχος κυκλώματος, προστασία σφαλμάτων και παρακολούθηση κατάστασης λειτουργίας. Ως προϊόν αναφοράς από τα 14 χρόνια της Usune εμπειρία στον ηλεκτρικό τομέα μέσης τάσης, ο σχεδιασμός του ενσωματώνει την ώριμη δομή και την προηγμένη τεχνολογία, εξισορρόπηση της ηλεκτρικής απόδοσης με ευκολία λειτουργίας και συντήρησης και πληρώντας πλήρως την απαραίτητη μέση τάση ανάγκες διανομής ηλεκτρικής ενέργειας στους τομείς της ηλεκτρικής ενέργειας, της βιομηχανίας και των κατασκευών.
Διακόπτης χαμηλής τάσης
Διακόπτης μέσης τάσης
Το Kyn28 Switchgear 24kV τηρεί αυστηρά πολλαπλά έγκυρα εγχώρια και διεθνή τεχνικά πρότυπα να διασφαλίζει τη συμμόρφωση σε όλες τις διαδικασίες σχεδιασμού, παραγωγής και δοκιμών. Τα βασικά πρότυπα περιλαμβάνουν:
- Εθνικά πρότυπα: GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear and Controlgear", GB/T11022 "General
Τεχνικές απαιτήσεις για διακόπτες υψηλής τάσης και συσκευές ελέγχου», DL/T404 «Τεχνικές συνθήκες παραγγελίας
Εσωτερικός διακόπτης AC υψηλής τάσης"
- Διεθνές πρότυπο: IEC62271-200 "AC Metal-Enclosed switchgear and controlgear with ονομαστική τάση πάνω από 1kV
και κάτω από 52 kV"
1. Θερμοκρασία: -15℃~40℃; Υγρασία: Ημερήσια μέση ≤95%, μηνιαίος μέσος όρος ≤90%
2. Υψόμετρο ≤1000m, Σεισμική ένταση ≤8 μοίρες
3. Χωρίς διαβρωτικά και εύφλεκτα αέρια και συχνούς κραδασμούς. οι ειδικές συνθήκες λειτουργίας μπορούν να προσαρμοστούν
κατόπιν διαπραγμάτευσης.

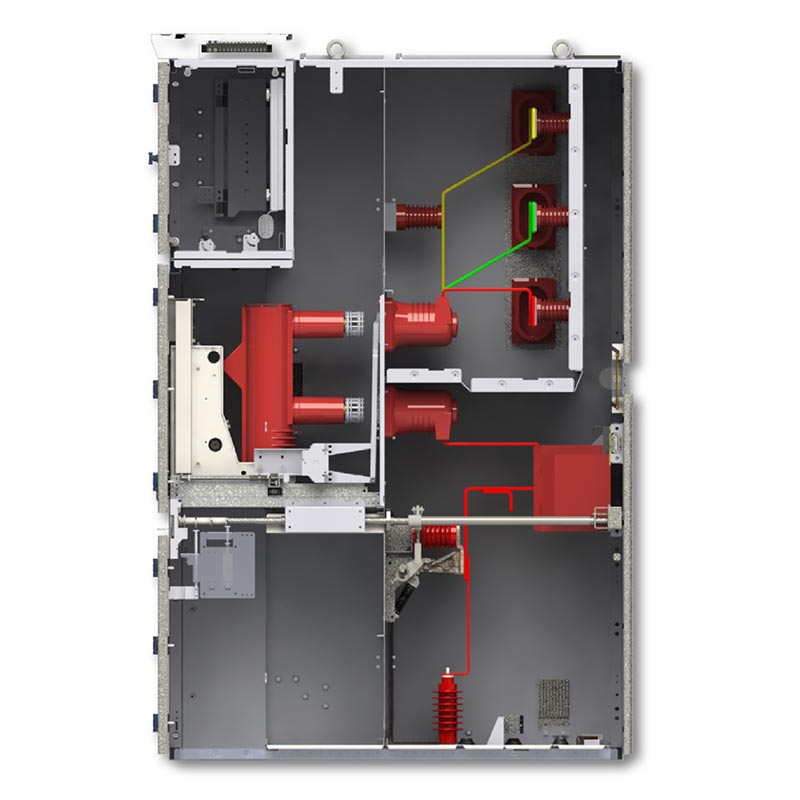

1. Θωρακισμένη κλειστή δομή: Τα λειτουργικά δωμάτια με ανεξάρτητα χωρίσματα απομονώνουν ηλεκτρικά τόξα, ενισχύοντας την ασφάλεια.
2. Αφαιρούμενο καρότσι: Διευκολύνει την αντικατάσταση και τη συντήρηση εξαρτημάτων, μειώνοντας το χρόνο λειτουργίας.
3. Διπλό Interlocking: Παρέχει προστασία πέντε απόδειξης, εξαλείφοντας την κακή λειτουργία.
4. Κατάσβεση τόξου κενού: Ισχυρή ικανότητα κατάσβεσης τόξου, μεγάλη διάρκεια ζωής, κατάλληλη για συχνή λειτουργία.
5. Κανάλι εκτόνωσης πίεσης: Κατευθυντική απελευθέρωση πίεσης σε περίπτωση βλάβης, προστατεύοντας τον περιβάλλοντα εξοπλισμό.
| Κατηγορία παραμέτρων | Βασικοί δείκτες |
| Ονομαστική τάση | 13,8kV, 17,5kV, 20kV, 24kV |
| Ονομαστική συχνότητα | 50Hz/60Hz |
| Ονομαστικό ρεύμα | 630A~3150A |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | 25kA~50kA |
| Επίπεδο Προστασίας | IP4X (ντουλάπι), IP2X (μεταξύ διαμερισμάτων) |
| Είδος | Μονάδα | Παράμετρος | |
| Ονομαστική τάση | kV | 24 | |
| Ονομαστική συχνότητα | Hz | 50 | |
| Ονομαστικό ρεύμα του διακόπτη κυκλώματος | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Ονομαστικό ρεύμα του πίνακα διακοπτών | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Ονομαστικό δυναμικό ρεύμα (4 δευτερόλεπτα) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Ονομαστικό σταθερό ρεύμα (αιχμής) | kA | 40, 50, 63, 80, 100, 125 | |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | 16, 20, 25, 31,5, 40, 50 | |
| Ονομαστικό ρεύμα βραχυκυκλώματος | kA | 40, 50, 63, 80, 100, 125 | |
| Τάση αντοχής συχνότητας ισχύος 1 λεπτό | Πόλος-πόλος, πόλος-γη | kV | 65 |
| Σε όλη την απόσταση απομόνωσης | kV | 79 | |
| Τάση αντοχής σε κεραυνούς (αιχμή) | Πόλος-πόλος, πόλος-γη | kV | 125 |
| Σε όλη την απόσταση απομόνωσης | kV | 145 | |
| Επίπεδο προστασίας | IP4X για περίβλημα, IP2X για δωμάτιο απομόνωσης και ανοιχτό δωμάτιο αυτόματου διακόπτη | ||
| Σημείωση: Η χωρητικότητα βραχυκυκλώματος του CT θα πρέπει να εξετάζεται χωριστά. | |||
Περίπτωση 1: Έργο διανομής ενέργειας σε ένα μεγάλο βιομηχανικό πάρκο χημικών στη Νοτιοανατολική Ασία. Usune, ως επαγγελματίας κατασκευαστής, παρείχε 82 πίνακες διακοπτών για αυτό το πάρκο, κατάλληλους για βαριά φορτία, χωρίς υποβάθμιση της απόδοσης μετά από 3 χρόνια συνεχούς λειτουργίας, γίνεται τοπικό σημείο αναφοράς.
Περίπτωση 2: Έργο διανομής ηλεκτρικής ενέργειας σε εμπορικό συγκρότημα υπερυψηλών προδιαγραφών στην Κίνα. Εφαρμόζεται σε σούπερ 428 μέτρων ο πολυώροφος υπόγειος υποσταθμός, ο συμπαγής σχεδιασμός του και η υψηλή του προστασία προσαρμόζονται στο κλειστό περιβάλλον, εξασφαλίζοντας σταθερή παροχή ρεύματος για καθημερινή ροή άνω των 100.000 ατόμων.
1. Επαγγελματική δύναμη: 14 χρόνια βαθιάς καλλιέργειας, με ανεξάρτητη Ε&Α και προσαρμοσμένη παραγωγή
δυνατότητες.

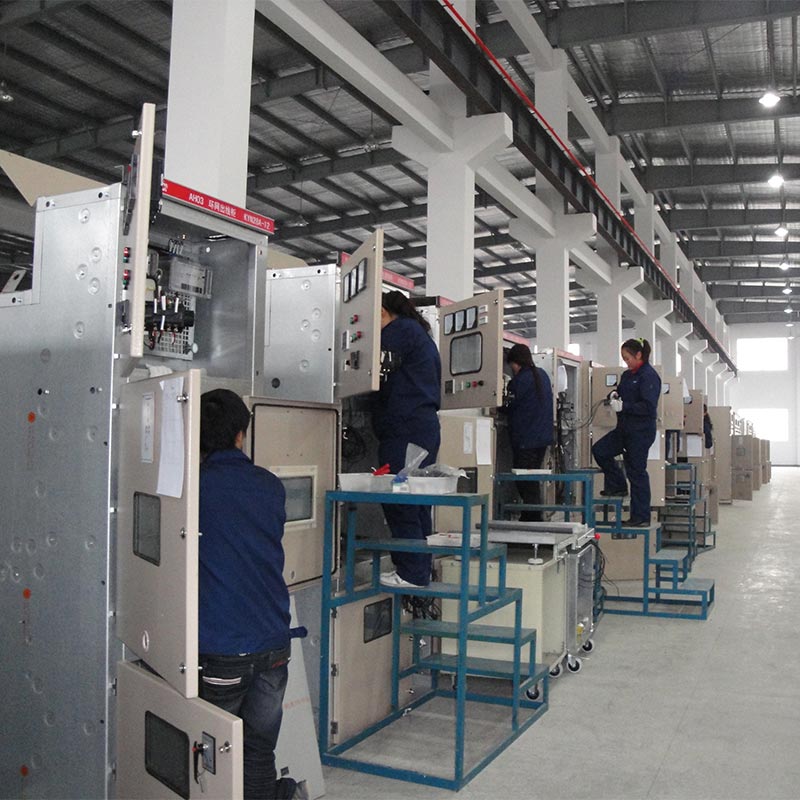

2. Αυστηρός ποιοτικός έλεγχος: Έλεγχος ποιότητας πλήρους διαδικασίας, κάθε συσκευή συνοδεύεται από μια πλήρη έκθεση δοκιμής.
3. Αποτελεσματική παράδοση: Τυπικές παραγγελίες που παραδίδονται σε 15-20 ημέρες, προσαρμόσιμες στις επείγουσες ανάγκες.
4. Υπηρεσίες προσαρμογής: Υποστηρίζει προσαρμογή OEM, λογότυπου και παραμέτρων για την κάλυψη μεμονωμένων αναγκών.
5. Εγγύηση μετά την πώληση: 12 μήνες εγγύηση, απάντηση μετά την πώληση και επίλυση εντός 1-3 ημερών.
Το Usune Kyn28 Switchgear 24kV, με την ώριμη τεχνολογία και την αξιόπιστη απόδοση, έχει γίνει το προτιμώμενο επιλογή για διανομή ρεύματος μέσης τάσης παγκοσμίως. Αξιοποιώντας τα πλεονεκτήματα της αλυσίδας εφοδιασμού της Κίνας και άμεση εργοστασιακή προμήθεια, η Usune τοποθετείται ως επαγγελματίας κατασκευαστής και αξιόπιστος προμηθευτής, συμβάλλοντας στην την ανάπτυξη της παγκόσμιας υποδομής ενέργειας.
