Διακοπτικός εξοπλισμός Kyn28 20kv

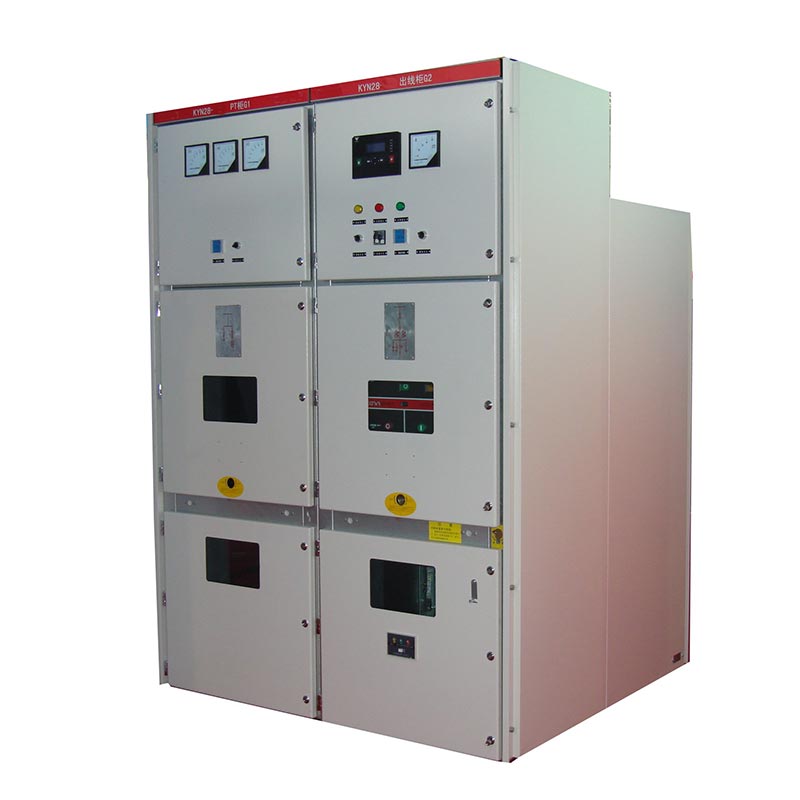

Το Usune Kyn28 Switchgear 20kV είναι ένας εσωτερικός τριφασικός διακόπτης εναλλασσόμενου ρεύματος με μέταλλο, που χρησιμοποιείται κυρίως σε ισχύ 24kV συστήματα που επιτρέπουν τη λήψη, διανομή, έλεγχο, προστασία και παρακολούθηση της ηλεκτρικής ενέργειας.

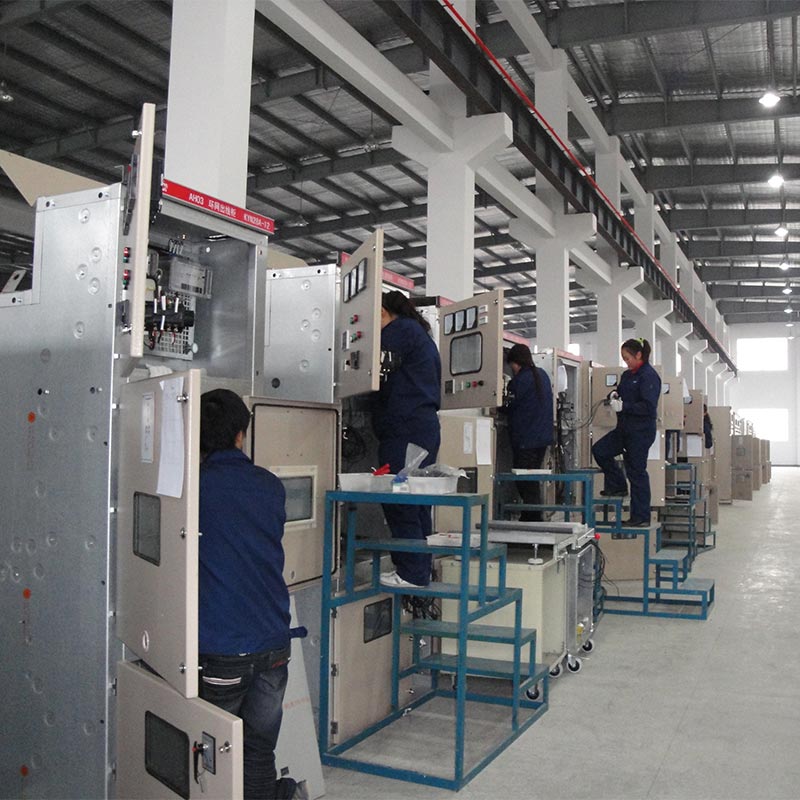

Το προϊόν χρησιμοποιεί μόνωση αέρα + θερμοσυστελλόμενη/μόνωση εποξειδικής επίστρωσης, με βαθμό προστασίας IP4X (ντουλάπι). Η συμπαγής δομή του και το υψηλό επίπεδο μόνωσης το καθιστούν κατάλληλο για διάφορα σενάρια διανομής ρεύματος σε εσωτερικούς χώρους. Ως α λύση διανομής ρεύματος μέσης τάσης που κατασκευάζεται από επαγγελματία Κινέζο κατασκευαστή, αυτό το προϊόν, με το σταθερή απόδοση και τυποποιημένος σχεδιασμός, έχει γίνει μια αξιόπιστη επιλογή προμηθευτή υψηλής ποιότητας για πελάτες σε όλο τον κόσμο. Όλη η βασική παραγωγή ολοκληρώνεται στο δικό μας εργοστάσιο.

Διακόπτης χαμηλής τάσης

Διακόπτης μέσης τάσης

Κύριες Τεχνικές Παράμετροι

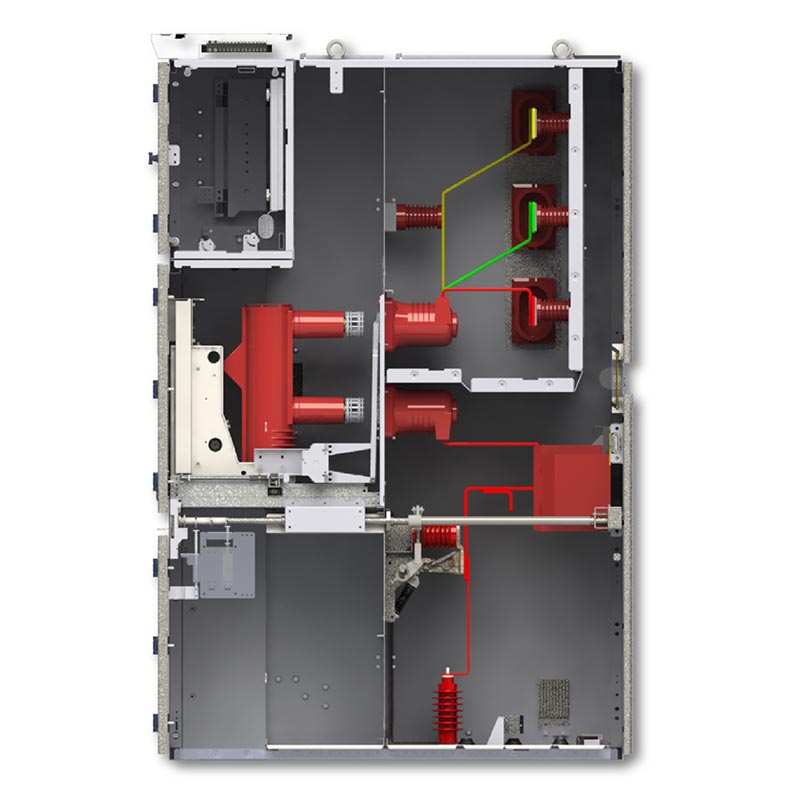

Δομή διαμερίσματος ντουλαπιού

1. Θήκη διακόπτη κυκλώματος: Εγκαθιστά καρότσια αυτόματου διακόπτη κενού τύπου VS1/ZN63/VD4.
2. Διαμέρισμα Busbar: Τακτοποιεί κύριες ράβδους ζυγών, ράβδους διακλάδωσης και μονωτές.
3. Διαμέρισμα καλωδίων: Εξοπλισμένο με CT, PT, διακόπτες γείωσης, ακροδέκτες καλωδίων κ.λπ.
4. Διαμέρισμα οργάνων ελέγχου: Εγκαθιστά ρελέ, συσκευές προστασίας, όργανα και δευτερεύοντα κυκλώματα.
5. Κανάλι εκτόνωσης πίεσης: Εξοπλισμένο με συσκευή εκτόνωσης τόξου στο επάνω μέρος για βελτίωση της λειτουργικής ασφάλειας.

Βασικά Χαρακτηριστικά Προϊόντος

1. Δομή μόνωσης από μέταλλο για την πρόληψη της διάδοσης σφαλμάτων και της αμοιβαίας παρεμβολής.
2. Πλήρης μηχανική ασφάλιση πέντε αδιάβροχων για την αποφυγή τυχαίου ανοίγματος, κλεισίματος ή εισόδου σε διαμερίσματα.
3. Αποσπώμενο καροτσάκι στο κέντρο, που επιτρέπει τη λειτουργία και τη συντήρηση στην μπροστινή πλευρά, διευκολύνοντας τις επισκευές.
4. Ο διακόπτης Kyn28 20kV έχει υψηλό επίπεδο μόνωσης, ισχυρή αντίσταση σε σφάλματα, συμπαγή δομή και είναι κατάλληλος για διάφορα σχέδια διανομής ηλεκτρικής ενέργειας.
5. Πληροί τα διεθνή και εθνικά πρότυπα, με σταθερή και αξιόπιστη ποιότητα.

Υπόθεση εφαρμογής πραγματικού κόσμου

Έργο σταθμού διανομής ηλεκτρικής ενέργειας σε βιομηχανικό πάρκο. Ένα βασικό επαρχιακό βιομηχανικό πάρκο περιλαμβάνει πολλά κτίρια εργοστασίων, κτίρια γραφείων και υποστηρικτικές εγκαταστάσεις ηλεκτρικής ενέργειας, που απαιτούν εξαιρετικά υψηλή αξιοπιστία και ασφάλεια στην παροχή ρεύματος. Το έργο επέλεξε 16 μονάδες Usune Kyn28 Switchgear 20kV, με ονομαστικό ρεύμα 1250A και ρεύμα διακοπής βραχυκυκλώματος 31,5 kA.

Για περισσότερα από δύο χρόνια από τη θέση σε λειτουργία, ο εξοπλισμός λειτουργεί σταθερά, εξαλείφοντας γρήγορα τα σφάλματα βραχυκυκλώματος χωρίς κανένα περιστατικό ασφάλειας. Η μπροστινή δομή συντήρησης μειώνει σημαντικά τη δυσκολία συντήρησης και χρόνο διακοπής λειτουργίας, κερδίζοντας υψηλούς επαίνους από το τμήμα λειτουργίας και συντήρησης του πάρκου.

Εξωτερική διάσταση προϊόντος

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Συχνές ερωτήσεις

Ε1: Ποια επίπεδα τάσης ισχύουν για τον διακόπτη KYN28-24;

A1: Αυτό το προϊόν έχει ονομαστική τάση 24 kV και είναι συμβατό με τριφασικά συστήματα εναλλασσόμενου ρεύματος 50/60 Hz που καλύπτουν Επίπεδα 3,6-12kV και 24kV.

Ε2: Ποιος τύπος διακόπτη κενού θα πρέπει να χρησιμοποιηθεί με τον πίνακα διανομής;

A2: Η τυπική διαμόρφωση περιλαμβάνει ένα καρότσι διακόπτη κενού τύπου VS1 (ZN63) και είναι επίσης συμβατό με βιομηχανικά στάνταρ διακόπτες κυκλώματος όπως ο VD4, που προσφέρουν ισχυρή εναλλαξιμότητα.

Ε3: Είναι το Kyn28 Switchgear 20kV κατάλληλο για εφαρμογές βαρέως φορτίου όπως βιομηχανικές και μεταλλευτικές επιχειρήσεις και κέντρα δεδομένων;

Α3: Ναι. Το προϊόν έχει μέγιστο ονομαστικό ρεύμα 3150A και ρεύμα διακοπής βραχυκυκλώματος 31,5 kA, επιδεικνύοντας ισχυρή ικανότητα αντοχής και κάλυψη των αναγκών διανομής ισχύος κρίσιμων φορτίων στη βιομηχανία και επιχειρήσεις εξόρυξης, κέντρα δεδομένων, πολυώροφα κτίρια και άλλες παρόμοιες εφαρμογές.
