Διακόπτης κυκλώματος εξαφθοριούχου θείου 126kv

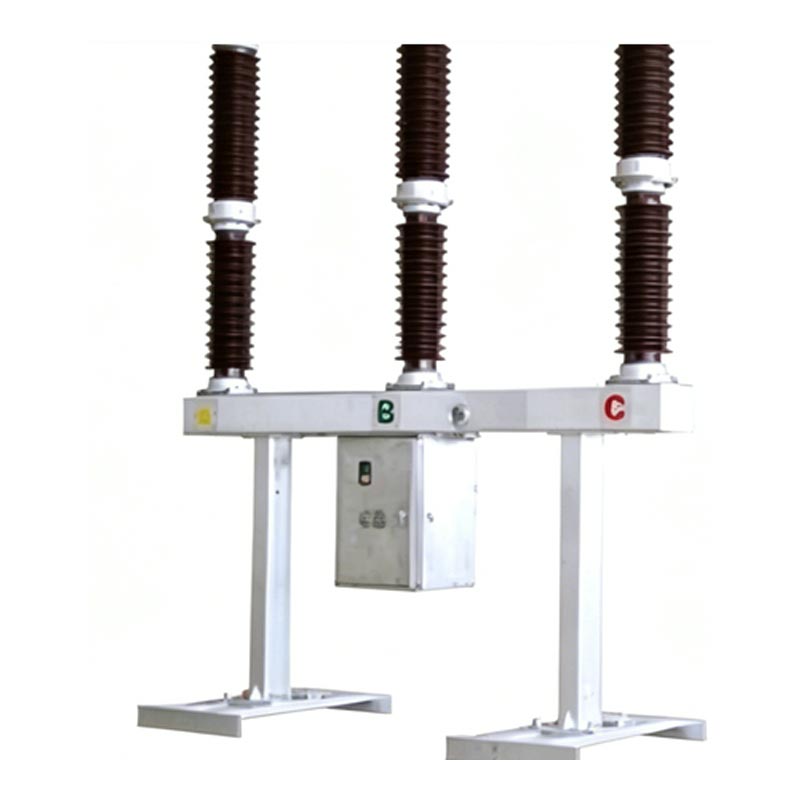

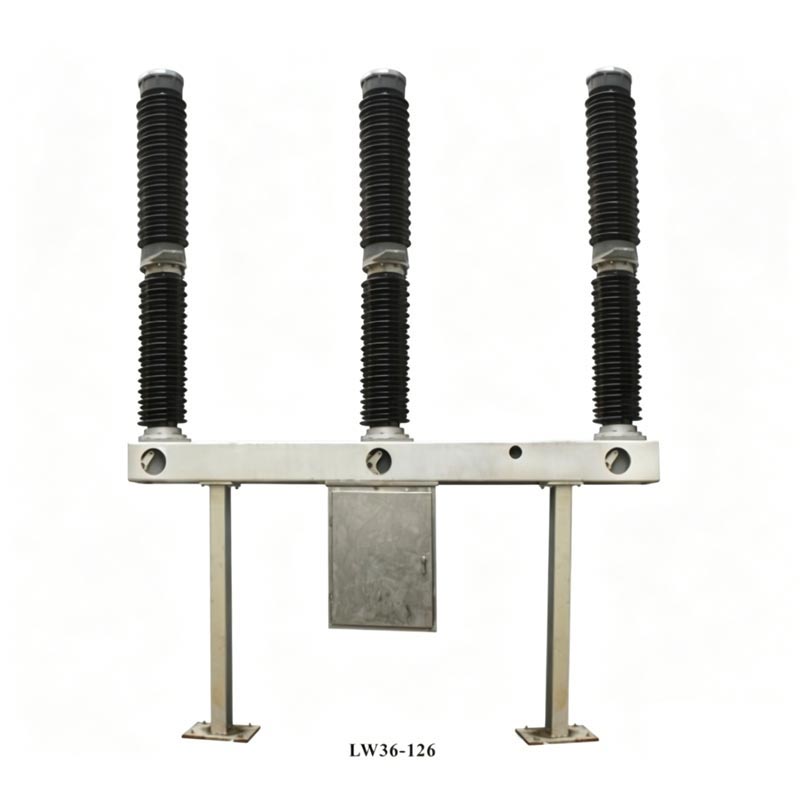

Ο διακόπτης κυκλώματος Usune LW36-110 Sulfur Hexafluoride Circuit Switch 126kV είναι μια βασική συσκευή για τον έλεγχο και την προστασία Συστήματα μετάδοσης και μετασχηματισμού 110 kV και μπορούν επίσης να χρησιμοποιηθούν ως διακόπτης κυκλώματος και εξοπλισμός μεταγωγής ομάδα. Το προϊόν υιοθετεί μια ενσωματωμένη αυτοενεργοποιούμενη δομή πυρόσβεσης τόξου, με κάθε φάση ως ενιαίο στήριγμα, μονάδα μονής διακοπής. Και οι τρεις φάσεις τοποθετούνται στο ίδιο πλαίσιο, επιτυγχάνοντας μηχανική σύνδεση μέσω ενός ελατηρίου μηχανισμός λειτουργίας. Το επάνω μέρος του προϊόντος περιέχει τον δακτύλιο πορσελάνης του θαλάμου πυρόσβεσης τόξου, το μεσαίο τμήμα περιέχει τον πορσελάνινο δακτύλιο στήριξης και το πλαίσιο, και το κιβώτιο μηχανισμού που περιέχει τα εξαρτήματα ηλεκτρικού ελέγχου είναι αναρτάται κάτω από το πλαίσιο, με αποτέλεσμα μια συμπαγή δομή και άνετη λειτουργία.

Βασικά πλεονεκτήματα

1. Αυθεντική Συμμόρφωση

Συμμορφώνεται με τα κινεζικά πρότυπα GB1984-2003 "AC High Voltage Circuit Breakers" και IEC62271-100:2001 "High Voltage Switchgear and Controlgear—Part 100: High Voltage Circuit Breakers" και πέρασε τις αυστηρές εργοστασιακές δοκιμές και πιστοποίηση για τη διασφάλιση της συμμόρφωσης και της αξιοπιστίας του προϊόντος.

2. Ανώτερη απόδοση

Χρησιμοποιεί την αρχή κατάσβεσης τόξου "θερμική διαστολή + υποβοηθούμενη εμφύσηση", με αποτέλεσμα βραχύ τόξο χρόνος κατάσβεσης, μεγάλη ηλεκτρική διάρκεια ζωής και χαμηλός θόρυβος λειτουργίας. χρησιμοποιεί αέριο SF6 με εξαιρετική μόνωση και τόξο ιδιότητες πυρόσβεσης ως μέσο, εξαλείφοντας τον κίνδυνο καύσης και έκρηξης, καθιστώντας το κατάλληλο για πυκνοκατοικημένες περιοχές.

3. Αξιόπιστες αποδείξεις

Ο μηχανισμός που λειτουργεί με ελατήριο έχει μηχανική διάρκεια ζωής έως και 6000 κύκλους, ετήσιο ποσοστό διαρροής αερίου SF6 ≤0,5%. και αντίσταση κύριου κυκλώματος ≤80μΩ. Οι πλήρεις τεχνικές παράμετροι και τα δεδομένα δοκιμών επαληθεύουν τη σταθερότητα του προϊόντος.

4. Ισχυρή προσαρμοστικότητα

Ευρέως προσαρμόσιμο σε σκληρά εξωτερικά περιβάλλοντα, με εύρος θερμοκρασίας περιβάλλοντος από -30℃ έως +40℃ και υψόμετρο ≤3000 μέτρα. Ισχυρή αντίσταση στον άνεμο, τον πάγο και τους σεισμούς, καλύπτοντας τις ανάγκες διαφόρων σεναρίων ενεργειακών έργων.

Βασικές Τεχνικές Παράμετροι

Ο διακόπτης διακοπής κυκλώματος εξαφθοριούχου θείου 126 kV διαθέτει εξαιρετική ηλεκτρική απόδοση, με βασικές παραμέτρους πληρούν τα υψηλά πρότυπα του εξοπλισμού ισχύος 126 kV, εξασφαλίζοντας σταθερή λειτουργία σε πολύπλοκα συστήματα ισχύος. Βασικός πυρήνας οι παράμετροι είναι οι εξής:

Συνολική δομή προϊόντος

Ο διακόπτης διακόπτη κυκλώματος εξαφθοριούχου θείου 126 kV αποτελείται από τρεις φάσεις, καθεμία εξοπλισμένη με αυτοενεργοποιούμενο θάλαμος πυρόσβεσης τόξου, συσκευή μόνωσης στήριξης, προσροφητικό και στεγανή δομή. Χρήσεις στατικής σφράγισης O-ring και στεγανωτικό, ενώ η δυναμική στεγανοποίηση χρησιμοποιεί στεγανοποίηση με συμπίεση ελατηρίου, εξασφαλίζοντας εξαιρετική αεροστεγανότητα. Το το τμήμα μετάδοσης συνδέει τον μονοπολικό διακόπτη κυκλώματος και τον μηχανισμό λειτουργίας, εκπέμποντας αποτελεσματικά λειτουργική δύναμη? ο μηχανισμός λειτουργίας του ελατηρίου έχει ενσωματωμένο κιβώτιο μηχανισμού, που παρέχει χειροκίνητη, ηλεκτρική ενέργεια λειτουργίες αποθήκευσης και επανακλεισίματος, προσφέροντας ευέλικτη και αξιόπιστη λειτουργία.

Αρχή εργασίας προϊόντος

1. Κατάσταση κλεισίματος: Το ρεύμα του συστήματος σχηματίζει ένα κύκλωμα μέσω ακροδεκτών, στατικών επαφών, κινούμενων επαφών, κυλίνδρων, και ενδιάμεσες επαφές, εξασφαλίζοντας κανονική μετάδοση ισχύος.
2. Λειτουργία απενεργοποίησης: Υπό τη δράση του μηχανισμού λειτουργίας, η κινούμενη επαφή κινείται προς τα κάτω, δημιουργώντας ηλεκτρικό τόξο όταν διαχωρίζονται οι κινούμενες και οι σταθερές επαφές. το συμπιεσμένο αέριο SF6 στον κύλινδρο φυσά το τόξο μέσω του ακροφυσίου και το τόξο σβήνει όταν το ρεύμα περάσει το μηδέν.
3. Σύστημα αερίου SF6: Εξοπλισμένο με ενσωματωμένο μετρητή πυκνότητας SF6 και ελεγκτή με αντιστάθμιση θερμοκρασίας, μπορεί να παρακολουθεί την πίεση του αερίου σε πραγματικό χρόνο. Όταν η πίεση είναι πολύ χαμηλή, ενεργοποιείται ένας συναγερμός και ο μηχανισμός είναι κλειδωμένο για αποφυγή μηχανικής βλάβης.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Υπόθεση Αίτησης

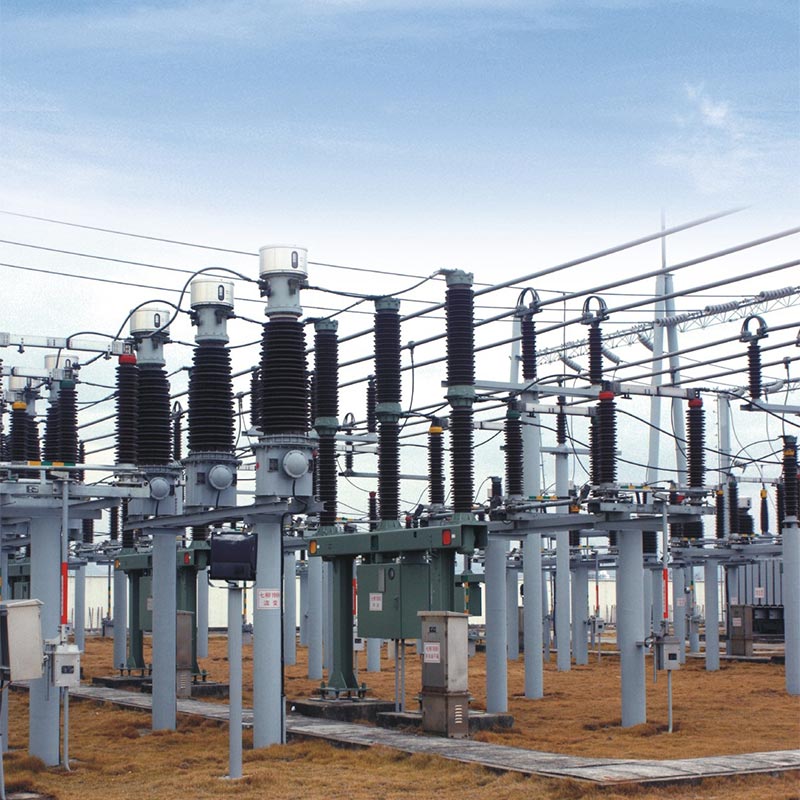

Το 2024, ο διακόπτης διακόπτη κυκλώματος Usune LW36-110 Sulfur Hexafluoride 126kV εφαρμόστηκε με επιτυχία σε ένα κλειδί 110kV έργο μεταφοράς και μετασχηματισμού στη βόρεια Κίνα. Αυτό το έργο είχε ως στόχο να λύσει το πρόβλημα της ανεπαρκούς δυναμικότητα τροφοδοσίας σε αγροτικές και προαστιακές περιοχές. Ο χώρος του έργου έχει μεγάλη διαφορά θερμοκρασίας (-25℃ έως +38℃) και συχνές αμμοθύελλες, θέτοντας εξαιρετικά υψηλές απαιτήσεις στην περιβαλλοντική προσαρμοστικότητα και αξιοπιστία του τον ηλεκτρικό εξοπλισμό.

Ως καθορισμένος προμηθευτής για αυτό το έργο, η Usune παρείχε 28 διακόπτες κυκλώματος LW36-110. Το εργοστάσιο εστάλη επαγγελματίες τεχνικούς να παρέχουν επιτόπου καθοδήγηση για εγκατάσταση, θέση σε λειτουργία και δοκιμαστική λειτουργία. Μετά οκτώ μήνες σταθερής λειτουργίας, το προϊόν πέτυχε μηδενικές βλάβες, με το ποσοστό διαρροής αερίου SF6 πολύ χαμηλότερο από το τυπικές απαιτήσεις (πραγματική δοκιμή ≤0,3%) και η ταχύτητα απόκρισης ανοίγματος και κλεισίματος ανταποκρίνεται πλήρως στο σχεδιασμό του έργου πρότυπα. Αφού τέθηκε σε λειτουργία το έργο, βελτίωσε αποτελεσματικά τη σταθερότητα του τοπικού δικτύου ηλεκτρικής ενέργειας, μείωσε τις διακοπές ρεύματος που προκλήθηκαν από βλάβες του εξοπλισμού και έλαβε υψηλή αναγνώριση από τον ιδιοκτήτη του έργου και τους τοπικούς τμήμα ενέργειας, επαληθεύοντας πλήρως την εξαιρετική περιβαλλοντική προσαρμοστικότητα και την αξιόπιστη απόδοση λειτουργίας του Διακόπτης κυκλώματος Usune 126kV SF6 σε πραγματικές συνθήκες εργασίας.

FAQ

Ε1: Ποια είναι η διάρκεια ζωής του διακόπτη διακόπτη κυκλώματος Usune Sulfur Hexafluoride 126kV και ποιο είναι το κλειδί σημεία συντήρησης;

A1: Η μηχανική ζωή του προϊόντος είναι 6000 κύκλοι και η συνιστώμενη συνεχής διάρκεια ζωής είναι 12 χρόνια. Κλειδί σημεία συντήρησης: Εβδομαδιαίες τακτικές επιθεωρήσεις (ακεραιότητα μονωτή, πίεση αερίου SF6, κ.λπ.). ετήσια συντήρηση κάθε 3 χρόνια (καθαρισμός μονωτών, μέτρηση αντίστασης κύριου κυκλώματος κ.λπ.). όταν το προϊόν φτάσει στο συνθήκες συντήρησης (π.χ. 20 διακοπές βραχυκυκλώματος πλήρους χωρητικότητας), τις επαφές τόξου, το προσροφητικό και τους δακτυλίους στεγανοποίησης πρέπει να αντικατασταθούν. Ο κατασκευαστής θα στείλει επαγγελματικό προσωπικό για να παρέχει επιτόπου καθοδήγηση για τη συντήρηση.

Ε2: Μπορεί ο διακόπτης κυκλώματος Usune LW36-110 να χρησιμοποιηθεί σε περιοχές με μεγάλο υψόμετρο και σε ψυχρές περιοχές; Ποιο είναι το μέγιστο κατάλληλο υψόμετρο;

Α2: Ναι. Αυτό το προϊόν είναι ειδικά σχεδιασμένο για σκληρά εξωτερικά περιβάλλοντα, με ισχυρή προσαρμοστικότητα σε υψηλά υψόμετρα και χαμηλές θερμοκρασίες. Είναι κατάλληλο για υψόμετρα έως 3000 μέτρα και αντέχει τόσο χαμηλές θερμοκρασίες ως -30℃, καλύπτοντας πλήρως τις ανάγκες των περιοχών μεγάλου υψομέτρου και παγετώνων όπως η δυτική Κίνα. Επιπλέον, το Το κιβώτιο μηχανισμού διαθέτει ενσωματωμένη θερμάστρα, που παρέχει προστασία από την υγρασία και τον παγετό κατά τη διάρκεια της βροχής, του χιονιού και του έντονου κρύου εποχές, εξασφαλίζοντας σταθερή λειτουργία.

Προμηθευτής και εξυπηρέτηση μετά την πώληση

Zhejiang Usune Electric Co., Ltd., ως επαγγελματίας κατασκευαστής εξοπλισμού ισχύος υψηλής τάσης στην Κίνα, διαθέτει πλήρη γραμμή παραγωγής και αυστηρό σύστημα ποιοτικού ελέγχου. Το εργοστάσιο είναι εξοπλισμένο με προηγμένα εξοπλισμός δοκιμών και κάθε προϊόν υποβάλλεται σε σκούπα με ηλεκτρική σκούπα, πλήρωση αερίου και δοκιμή μηχανικής απόδοσης πριν φεύγοντας από το εργοστάσιο για να διασφαλιστεί η ποιότητα του προϊόντος. Ως αξιόπιστος προμηθευτής, η Usune παρέχει ενιαία εξυπηρέτηση μετά την πώληση, συμπεριλαμβανομένης της επιτόπιας καθοδήγησης εγκατάστασης, θέσης σε λειτουργία, εκπαίδευσης συντήρησης και προμήθειας ανταλλακτικών. Επαγγελματίας Η τεχνική ομάδα ανταποκρίνεται άμεσα στις ανάγκες των χρηστών, εξασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία του εξοπλισμού.
