Διακόπτης υψηλής τάσης Sf6

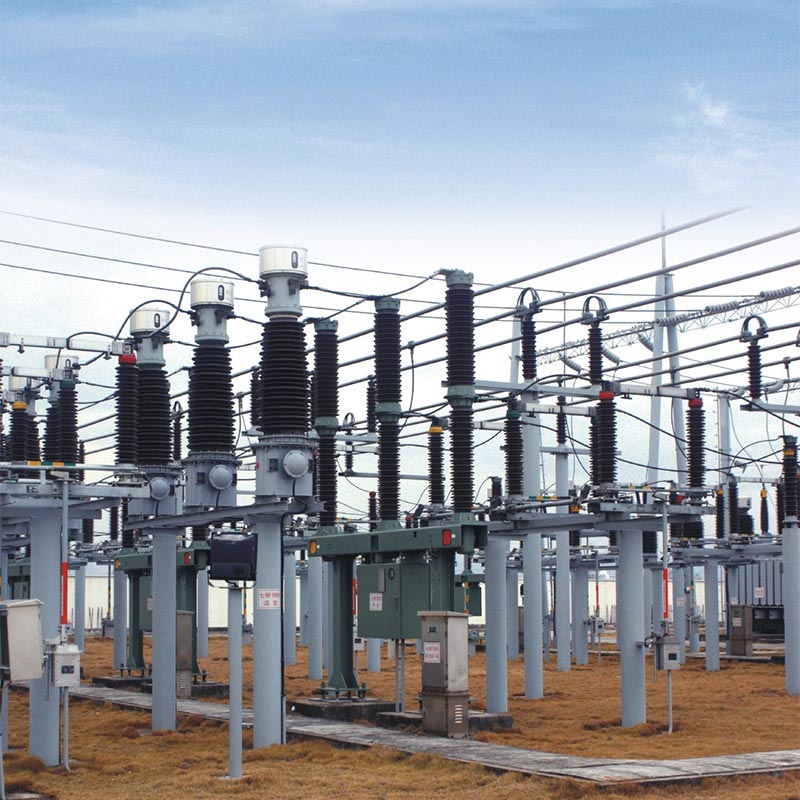

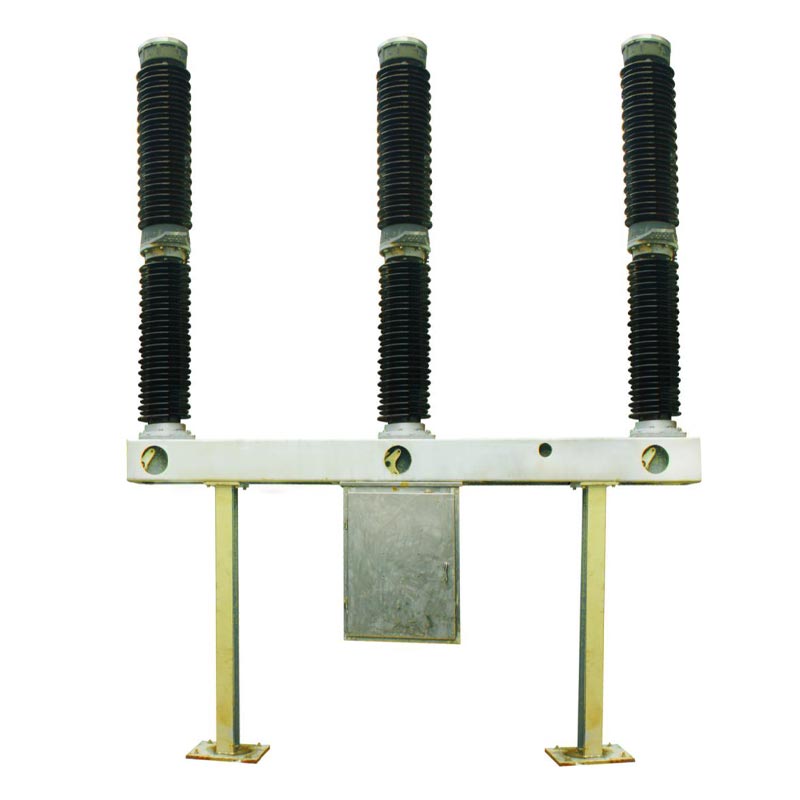

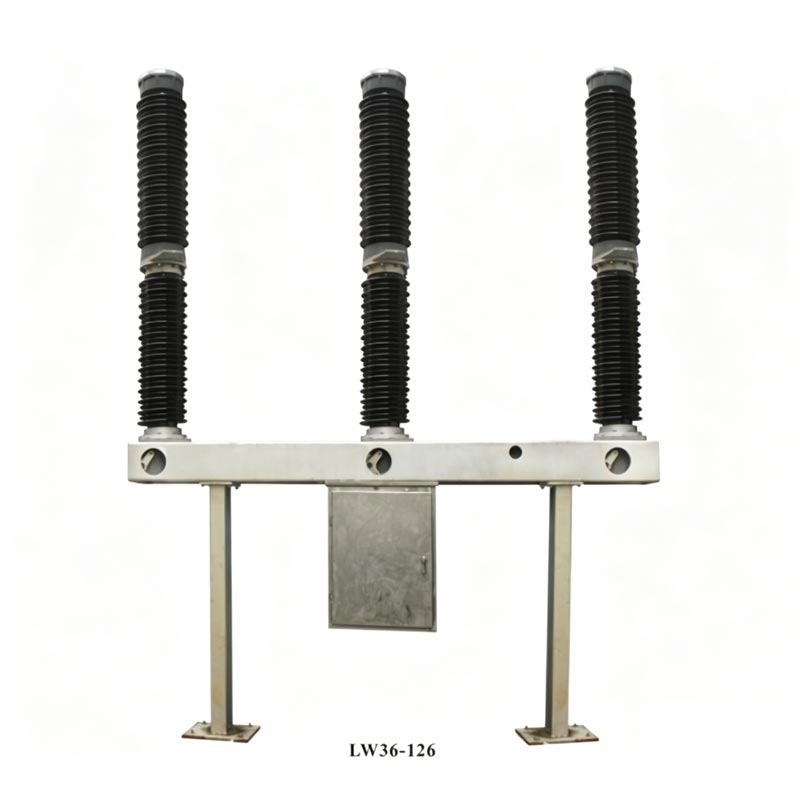

Η Zhejiang Usune Electric Co., Ltd., επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης στην Κίνα, κυκλοφόρησε ο διακόπτης κυκλώματος LW36-110 υψηλής τάσης Sf6. Αυτό το προϊόν είναι ένας τριφασικός πίνακας διακοπτών υψηλής τάσης εξωτερικού χώρου AC 50Hz κατάλληλο για τον έλεγχο και την προστασία συστημάτων μεταφοράς και μετασχηματισμού ισχύος 110 kV. Μπορεί επίσης να χρησιμοποιηθεί ως α συγκρότημα διακόπτη κυκλώματος και διάταξη μεταγωγής.

Ο διακόπτης υψηλής τάσης Sf6 υιοθετεί μια μοναδική αρχή κατάσβεσης τόξου "θερμική διαστολή + υποβοηθούμενη εμφύσηση". εξοπλισμένο με μηχανισμό λειτουργίας ελατηρίου τύπου CTB-1, σύμφωνα με τα εθνικά και διεθνή πρότυπα, και διαθέτει εξαιρετική απόδοση κατάσβεσης τόξου, υψηλή ασφάλεια και σταθερά χαρακτηριστικά λειτουργίας. Ως αξιόπιστο προμηθευτής, η Usune δεσμεύεται να παρέχει υψηλής ποιότητας, ανθεκτικό εξοπλισμό υψηλής τάσης. Το κύκλωμά του LW36-110 SF6 Ο διακόπτης έχει χρησιμοποιηθεί ευρέως σε βασικά έργα όπως δίκτυα ηλεκτροδότησης και βιομηχανικά πάρκα, παρέχοντας αξιόπιστη τροφοδοσία ρεύματος για την κατασκευή υποδομών.

Βασικά πλεονεκτήματα

1. Προηγμένη τεχνολογία κατάσβεσης τόξου

Χρησιμοποιώντας μια μοναδική αρχή πυρόσβεσης τόξου "θερμική διαστολή + υποβοηθούμενη εμφύσηση", διαθέτει κοντό τόξο χρόνος κατάσβεσης, μεγάλη ηλεκτρική διάρκεια ζωής και χαμηλός θόρυβος λειτουργίας, βελτιώνοντας αποτελεσματικά τη σταθερότητα του τροφοδοτικού.

2. Υψηλή απόδοση ασφάλειας

Χρησιμοποιώντας αέριο SF6 ως μόνωση και μέσο πυρόσβεσης τόξου, διαθέτει εξαιρετική μόνωση και κατάσβεση τόξου απόδοσης, εξαλείφοντας τον κίνδυνο καύσης και έκρηξης, καθιστώντας το κατάλληλο για πυκνοκατοικημένες περιοχές.

3. Σταθερός Μηχανισμός Λειτουργίας

Εξοπλισμένο με μηχανισμό λειτουργίας ελατηρίου τύπου CTB-1, διαθέτει απλή και συμπαγή δομή, ασφαλή και αξιόπιστη λειτουργία και ισχυρές δυνατότητες κατά των παρεμβολών.

4. Συμμόρφωση με τα διεθνή πρότυπα

Πλήρως συμβατό με το GB1984-2003 "AC High Voltage Circuit Breakers" και το IEC62271-100, 2001 "High Voltage Switchgear" and Controlgear—Part 100: High Voltage Circuit Breakers," που πληρούν τις τεχνικές απαιτήσεις της παγκόσμιας ισχύος έργα.

Ισχύουσες Περιβαλλοντικές Συνθήκες

Ο διακόπτης υψηλής τάσης Sf6 έχει σχεδιαστεί για χρήση σε εξωτερικούς χώρους, προσφέροντας ισχυρή περιβαλλοντική προσαρμοστικότητα και καταλληλότητα για διάφορες σκληρές συνθήκες λειτουργίας:

1. Θερμοκρασία περιβάλλοντος: -30℃ ~ +40℃
2. Υψόμετρο: ≤3000μ
3. Σχετική Υγρασία: Ημερήσια μέση ≤95%, μηνιαίος μέσος όρος ≤90% (στους 25℃)
4. Πίεση ανέμου ≤700Pa; Πάχος πάγου ≤10mm
5. Σεισμική Ένταση: Οριζόντια επιτάχυνση ≤0,3g, Κάθετη επιτάχυνση ≤0,15g
6. Χωρίς εύφλεκτα, εκρηκτικά, χημικά διαβρωτικά ή έντονα δονούμενα περιβάλλοντα

Δομή Προϊόντος και Αρχή Εργασίας

1. Συνολική δομή

Ο ασφαλειοδιακόπτης υψηλής τάσης Sf6 υιοθετεί μια ενσωματωμένη αυτοσβενόμενη δομή πυρόσβεσης τόξου. Κάθε φάση είναι μονόκλωνο μονόσπαστο (POLE). Κάθε διακόπτης κυκλώματος αποτελείται από τρεις φάσεις, εγκατεστημένες στο ίδιο πλαίσιο, και λειτουργεί με μηχανισμό ελατηρίου, με τις τρεις φάσεις να συνδέονται μηχανικά. Το επάνω μέρος του προϊόντος διαθέτει ένα δακτύλιος πορσελάνης θαλάμου πυρόσβεσης τόξου, το μεσαίο τμήμα περιέχει έναν πορσελάνινο δακτύλιο στήριξης και πλαίσιο, και το κιβώτιο του μηχανισμού αναρτάται κάτω από το κέντρο του πλαισίου, στεγάζει έναν μηχανισμό που λειτουργεί με ελατήριο και ηλεκτρικό εξαρτήματα ελέγχου. Ένας ελεγκτής πυκνότητας αερίου SF6 είναι εγκατεστημένος στο μπροστινό μέρος του πλαισίου, ο οποίος στηρίζεται και στα δύο τελειώνει με στηρίγματα.

2 Βασικά εξαρτήματα και λειτουργίες

- Μονάδα πυρόσβεσης τόξου: Χρησιμοποιεί μια αυτοενεργοποιούμενη δομή πυρόσβεσης τόξου. Όταν ενεργοποιείται ο διακόπτης κυκλώματος, το η θερμική διαστολή υψηλής πίεσης μέσα στον κύλινδρο σβήνει το τόξο, εξασφαλίζοντας γρήγορη και αποτελεσματική κατάσβεση.
- Συσκευή μόνωσης υποστήριξης: Υποστηρίζει τον μονωτικό θαλάμου πυρόσβεσης τόξου και παρέχει μόνωση στη γείωση για εξαρτήματα με ενέργεια. η μονωτική ράβδος συνδέει τον βραχίονα λειτουργίας και τη ράβδο ακινητοποίησης, εξασφαλίζοντας ασφάλεια μόνωσης.
- Προσροφητικό: Εγκατεστημένο στο επάνω ακραίο κάλυμμα του θαλάμου πυρόσβεσης τόξου, διατηρεί το αέριο SF6 στεγνό και απορροφά αέρια αποσύνθεσης που παράγονται από την αποσύνθεση τόξου. Πρέπει να αντικατασταθεί κατά τη συντήρηση.
- Δομή αποτροπής διαρροών: Χρησιμοποιεί συνδυασμό στατικής στεγανοποίησης (O-ring + sealant) και δυναμικής στεγανοποίησης (στεγανοποίηση συμπίεσης ελατηρίου), επιτυγχάνοντας ετήσιο ρυθμό διαρροής αερίου SF6 ≤0,5%. - Μηχανισμός που λειτουργεί με ελατήριο: Ενεργοποιεί λειτουργίες ανοίγματος, κλεισίματος και επανακλεισίματος με γρήγορη ταχύτητα δράσης (χρόνος κλεισίματος ≤145ms, χρόνος ανοίγματος ≤60ms), σταθερή απόδοση και υποστηρίζει χειροκίνητη και ηλεκτρική αποθήκευση ενέργειας.

3. Αρχή Εργασίας

- Θέση κλεισίματος: Το ρεύμα του συστήματος ρέει μέσω των ακροδεκτών, σταθερή ράβδος στήριξης επαφής, σταθερή κύρια επαφή, κινείται η κύρια επαφή, ο κύλινδρος, η ενδιάμεση επαφή και η ενδιάμεση φλάντζα, σχηματίζοντας ένα κύκλωμα μέσω του τερματικά.
- Λειτουργία ανοίγματος: Υπό τη δράση του μηχανισμού λειτουργίας, ο βραχίονας λειτουργίας τραβά τη μονωτική ράβδο, έμβολο ράβδος, κύλινδρος, επαφή κινούμενου τόξου και ακροφύσιο προς τα κάτω. δημιουργείται τόξο όταν οι κινούμενες και σταθερές επαφές χωριστό. Αφού το σύστημα κινούμενης επαφής μετακινηθεί σε μια συγκεκριμένη θέση, το ακροφύσιο ανοίγει, συμπιέζοντας το αέριο SF6 σε φυσήξτε το τόξο, σβήνοντας το τόξο όταν το ρεύμα περάσει το μηδέν.
- Λειτουργία κλεισίματος: Ο μηχανισμός λειτουργίας οδηγεί την κινούμενη επαφή προς τα πάνω στη θέση κλεισίματος, ενώ το SF6 αέριο εισέρχεται στον κύλινδρο προετοιμάζοντας το επόμενο άνοιγμα.

Βασικές Τεχνικές Παράμετροι

Ο διακόπτης κυκλώματος Usune LW36-110 SF6 διαθέτει εξαιρετική τεχνική απόδοση, με βασικές παραμέτρους που πληρούν τα υψηλά πρότυπα συστημάτων ισχύος 110kV, εξασφαλίζοντας σταθερή και αποτελεσματική λειτουργία.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Περίπτωση πρακτικής εφαρμογής

Μελέτη περίπτωσης: Έργο αναβάθμισης ηλεκτρικού δικτύου 110 kV στη Βόρεια Κίνα

Ιστορικό έργου: Ένα ηλεκτρικό δίκτυο 110 kV στη Βόρεια Κίνα χρειαζόταν να αναβαθμίσει τον παλιό εξοπλισμό διανομής του για να βελτιώσει την ισχύ σταθερότητα και ασφάλεια του εφοδιασμού, αντιμετωπίζοντας σκληρά περιβάλλοντα όπως χαμηλές χειμερινές θερμοκρασίες (-25℃) και δυνατός άνεμος πίεση.

Εφαρμογή προϊόντος: Το έργο επέλεξε 20 διακόπτες κυκλώματος Usune LW36-110 SF6. Η προσαρμοστικότητά τους σε χαμηλές θερμοκρασίες (-30℃~+40℃) και η εξαιρετική απόδοση κατάσβεσης τόξου έλυσαν αποτελεσματικά το πρόβλημα της ασταθούς λειτουργίας του γήρανση εξοπλισμού σε χαμηλές θερμοκρασίες.

Αποτελέσματα Εφαρμογής: Από την έναρξη λειτουργίας του το 2022, ο εξοπλισμός λειτουργεί σταθερά για τέσσερα χρόνια χωρίς αστοχία κατάσβεσης τόξου, διαρροή αερίου ή άλλα σφάλματα. Το ετήσιο ποσοστό αξιοπιστίας του τροφοδοτικού έχει αυξηθεί κατά 0,8%, διασφαλίζοντας αποτελεσματικά την κανονική τροφοδοσία για τους κατοίκους και τις βιομηχανικές επιχειρήσεις της περιοχής.

FAQ

Ε1: Ποια είναι η διάρκεια ζωής του διακόπτη κυκλώματος Usune LW36-110 υψηλής τάσης SF6 και τι είναι η συντήρηση απαιτείται κατά τη λειτουργία;

A1: Το προϊόν έχει μηχανική διάρκεια ζωής 6000 κύκλων και συνεχή διάρκεια ζωής έως και 12 χρόνια υπό κανονικές συνθήκες συντήρηση. Η τακτική συντήρηση περιλαμβάνει εβδομαδιαίες οπτικές επιθεωρήσεις (ακεραιότητα μονωτή, πίεση αερίου SF6, κ.λπ.) και ετήσια συντήρηση κάθε 3 χρόνια (καθαρισμός μονωτή, μέτρηση αντίστασης κύριου κυκλώματος κ.λπ.). Ένας ταγματάρχης απαιτείται γενική επισκευή όταν πληρούνται οι προϋποθέσεις συντήρησης (π.χ. 12 χρόνια συνεχούς λειτουργίας, ονομαστικό ρεύμα 2000 διακοπές κ.λπ.). Ο κατασκευαστής Usune παρέχει επαγγελματικές οδηγίες συντήρησης και προμήθεια ανταλλακτικών για να εξασφαλίσει μακροπρόθεσμη σταθερή λειτουργία του εξοπλισμού.

Ε2: Τι πρέπει να γίνει εάν παρουσιαστεί διαρροή αερίου SF6 στον διακόπτη κυκλώματος και υπάρχουν κίνδυνοι για την ασφάλεια;

A2: Αυτό το προϊόν υιοθετεί μια διπλή στεγανή δομή (στατική σφράγιση + δυναμική σφράγιση), με ετήσιο ρυθμό διαρροής ≤0,5%, πολύ κάτω από το εθνικό πρότυπο. Εάν εντοπιστεί διαρροή, το σημείο διαρροής μπορεί να εντοπιστεί χρησιμοποιώντας διαρροή αερίου SF6 ανιχνευτή. Αφού διακοπεί η παροχή ρεύματος, μπορεί να αντικατασταθεί το στεγανωτικό ή ο δακτύλιος O. Το αέριο SF6 είναι μη τοξικό και μη εύφλεκτο, αλλά Η υπερβολική διαρροή μπορεί να επηρεάσει την απόδοση μόνωσης και κατάσβεσης τόξου του εξοπλισμού. Το προϊόν είναι εξοπλισμένο με ελεγκτή πυκνότητας αερίου SF6. ειδοποιεί όταν η πίεση είναι κάτω από την τιμή συναγερμού (0,45±0,03 MPa) και κλειδώνει λειτουργία όταν η πίεση είναι κάτω από την πίεση κλειδώματος (0,40±0,03 MPa), αποφεύγοντας έτσι τους κινδύνους ασφαλείας.
