Ο διακόπτης διακόπτη υψηλής τάσης Usune LW36-110 για υποσταθμό είναι ένας βασικός εξοπλισμός ισχύος που αναπτύχθηκε ανεξάρτητα και κατασκευάζεται από την Zhejiang Usune Electric Co., Ltd., κορυφαίο κατασκευαστή στον εξοπλισμό υψηλής τάσης της Κίνας βιομηχανία. Αυτός ο τριφασικός εξωτερικός πίνακας υψηλής τάσης AC 50 Hz χρησιμοποιείται κυρίως για τον έλεγχο και την προστασία Συστήματα μετάδοσης και μετασχηματισμού ισχύος 110 kV και μπορούν επίσης να χρησιμοποιηθούν ως διακόπτης κυκλώματος επαφής και μέσα εφαρμογές που απαιτούν συγκροτήματα διακοπτών. Τα προϊόντα κατασκευάζονται στο επαγγελματικό εργοστάσιο της Usune, ενσωματώνοντας Ε&Α, παραγωγή και δοκιμές, διασφαλίζοντας ότι κάθε προϊόν πληροί αυστηρά πρότυπα ποιότητας πριν φύγει από το εργοστάσιο.
Για να εγγυηθεί την αξιοπιστία και τη συμβατότητα του προϊόντος, ο διακόπτης διακοπής κυκλώματος υψηλής τάσης Usune LW36-110 για Ο Υποσταθμός συμμορφώνεται πλήρως με το πρότυπο GB1984-2003 "AC High Voltage Circuit Breakers" και πληροί τις απαιτήσεις του Πρότυπο Διεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC) IEC62271-100:2001 "Διακόπτης υψηλής τάσης και εξοπλισμός ελέγχου - Μέρος 100: Διακόπτες Κυκλώματος Υψηλής Τάσης». Ως επαγγελματίας προμηθευτής, η Usune έχει περάσει αυστηρό σύστημα ποιότητας πιστοποίηση, και το εργοστάσιό της είναι εξοπλισμένο με προηγμένο εξοπλισμό παραγωγής και δοκιμών για να διασφαλίσει ότι η η απόδοση κάθε προϊόντος πληροί ή υπερβαίνει τα πρότυπα του κλάδου.
Χρησιμοποιώντας μια μοναδική αρχή πυρόσβεσης τόξου "θερμική διαστολή + βοηθητικό", μπορεί να υπερηφανεύεται για εξαιρετικό σπάσιμο απόδοση, σύντομο χρόνο τόξου, μεγάλη ηλεκτρική διάρκεια ζωής και χαμηλό θόρυβο λειτουργίας, διασφαλίζοντας αποτελεσματικά την ασφάλεια της ισχύος λειτουργία πλέγματος.
Χρησιμοποιεί αέριο SF6 με εξαιρετικές ιδιότητες μόνωσης και πυρόσβεσης τόξου ως μονωτικό και πυροσβεστικό τόξου μεσαίο, δεν ενέχει κίνδυνο καύσης ή έκρηξης, καθιστώντας το κατάλληλο για πυκνοκατοικημένες περιοχές και διάφορα σύνθετα περιβάλλοντα υποσταθμών.
Εξοπλισμένο με μηχανισμό λειτουργίας ελατηρίου τύπου CTB-1, με απλή και συμπαγή δομή, σταθερή λειτουργία, υψηλή ασφάλεια και αξιοπιστία και μειωμένη συχνότητα συντήρησης και αστοχίας.
Μπορεί να λειτουργεί σταθερά σε σκληρά περιβάλλοντα, τηρώντας αυστηρά διάφορους περιβαλλοντικούς δείκτες, διασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία σε διάφορες περιοχές.
1. Ονομαστική τάση: 110kV; Ονομαστική συχνότητα: 50Hz; Ονομαστικό ρεύμα: 3150A
2. Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος: 40 kA; Ονομαστικό ρεύμα βραχυκυκλώματος (Αιχμή): 100 kA
3. Ονομαστική πίεση αερίου SF6 (20℃): 0,5MPa; Ετήσιο ποσοστό διαρροής: ≤0,5%
4. Μηχανική ζωή: 6000 κύκλοι. Χρόνος ανοίγματος: ≤60ms; Χρόνος κλεισίματος: ≤145ms
5. Εύρος θερμοκρασίας περιβάλλοντος: -30℃~+40℃; Υψόμετρο: ≤3000μ

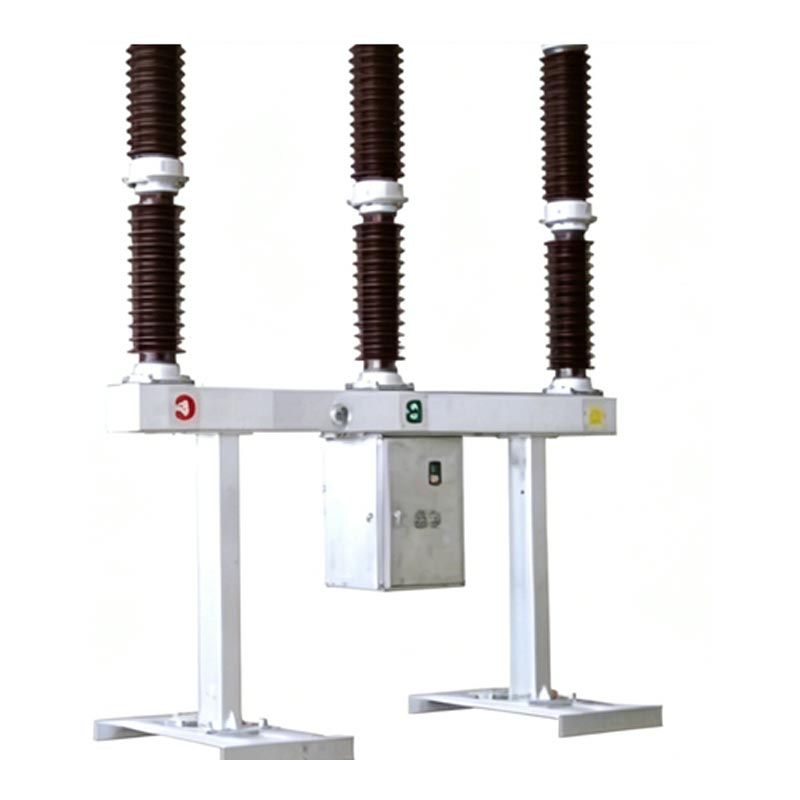

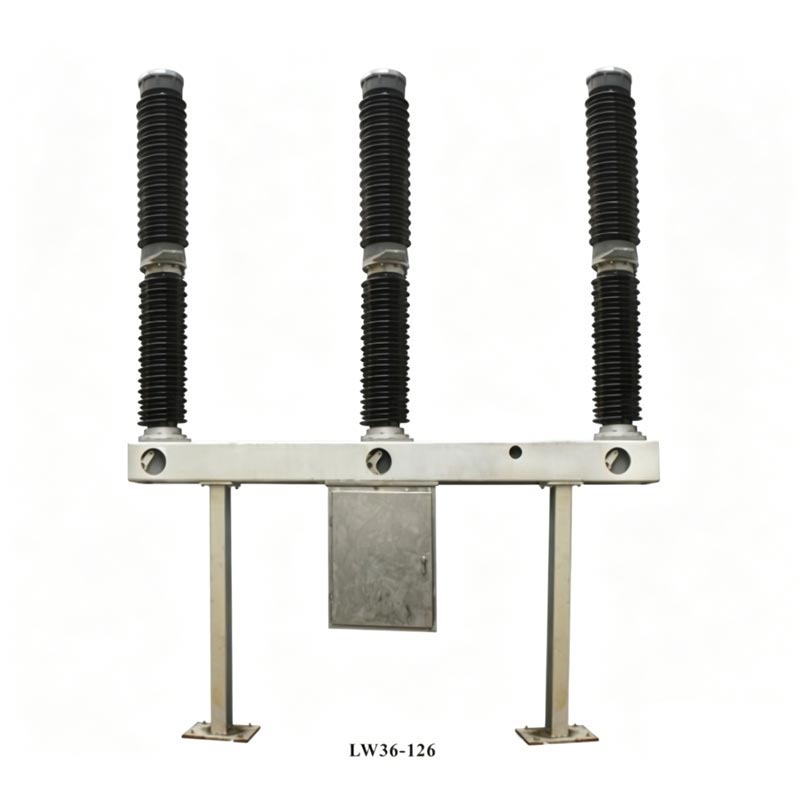

Ο διακόπτης διακοπής κυκλώματος υψηλής τάσης για υποσταθμό υιοθετεί έναν ενσωματωμένο θάλαμο πυρόσβεσης τόξου που ενεργοποιείται μόνος του δομή, με κάθε φάση να είναι μονής κολόνας μονή ρήξη (POLE). Κάθε διακόπτης κυκλώματος αποτελείται από τρεις φάσεις, εγκατεστημένο στο ίδιο πλαίσιο, που λειτουργεί με μηχανισμό ελατηρίου, με τρεις φάσεις μηχανικά συνδεδεμένες. Η κορυφή του Το προϊόν διαθέτει ένα δακτύλιο πορσελάνης θαλάμου πυρόσβεσης τόξου, το μεσαίο τμήμα περιέχει μια πορσελάνη στήριξης δακτύλιος και πλαίσιο, και το κιβώτιο μηχανισμού βρίσκεται στη μέση και αναρτημένο κάτω από το πλαίσιο. Στεγάζει το μηχανισμός λειτουργίας εσωτερικού ελατηρίου και εξαρτήματα ηλεκτρικού ελέγχου. Η ράβδος έλξης εξόδου του μηχανισμού συνδέεται με το μπιέλα και περιστρεφόμενος βραχίονας. Ο ελεγκτής πυκνότητας αερίου SF6 είναι εγκατεστημένος στο μπροστινό μέρος του πλαισίου, το οποίο είναι υποστηρίζεται και στα δύο άκρα από στηρίγματα.
Το ρεύμα του συστήματος ρέει μέσω των ακροδεκτών, σταθερή ράβδος στήριξης επαφής, σταθερή κύρια επαφή, κινούμενο κύριο επαφή, κύλινδρος, ενδιάμεση επαφή και ενδιάμεση φλάντζα, στη συνέχεια σχηματίζει ένα κύκλωμα με το σύστημα μέσω του τερματικά.
Υπό τη δράση του ενεργοποιητή, ο βραχίονας λειτουργίας τραβά τη μονωτική ράβδο έλξης, τη ράβδο εμβόλου, τον κύλινδρο, το κινούμενο τόξο επαφή και το ακροφύσιο προς τα κάτω μαζί. Ένα τόξο δημιουργείται όταν διαχωρίζονται οι κινούμενες και οι σταθερές επαφές. Πότε το σύστημα κινούμενης επαφής κινείται προς τα κάτω σε μια συγκεκριμένη θέση, το ακροφύσιο ανοίγει και το συμπιεσμένο αέριο SF6 στο ο κύλινδρος διοχετεύεται στην περιοχή του τόξου μέσω του ακροφυσίου. Το τόξο σβήνει όταν το ρεύμα περάσει το μηδέν.
Υπό τη δράση του ενεργοποιητή, ο βραχίονας λειτουργίας τραβά την κινούμενη επαφή που είναι συνδεδεμένη με τη μονωμένη ράβδο προς τα πάνω στη θέση κλεισίματος. Ταυτόχρονα, το αέριο SF6 εισέρχεται στον κύλινδρο προετοιμάζοντας την επόμενη λειτουργία ανοίγματος.
Αποτελείται από μετρητή πυκνότητας SF6 (ενσωματωμένο μανόμετρο και ελεγκτή πυκνότητας), βαλβίδα παροχής αερίου, τριφασική βαλβίδες και αγωγός αερίου SF6. Διαθέτει αντιστάθμιση θερμοκρασίας, συναγερμό και προστασία συμπλέκτη πίεσης εξασφαλίστε σταθερή πίεση αερίου SF6.
Τοποθετημένο μέσα στο περίβλημα του μηχανισμού, περιλαμβάνει βασικά εξαρτήματα όπως διακόπτες λειτουργίας, αυτόματους διακόπτες, διακόπτες ενεργοποίησης, ρελέ, ακροδέκτες, πηνία κλεισίματος, κινητήρες και θερμαντήρες. Επιτρέπει τον έλεγχο διακόπτη, την αντιάντληση, Λειτουργίες αποθήκευσης ενέργειας ελατηρίου, προστασία πίεσης αερίου SF6, θέρμανση και λειτουργίες φωτισμού.

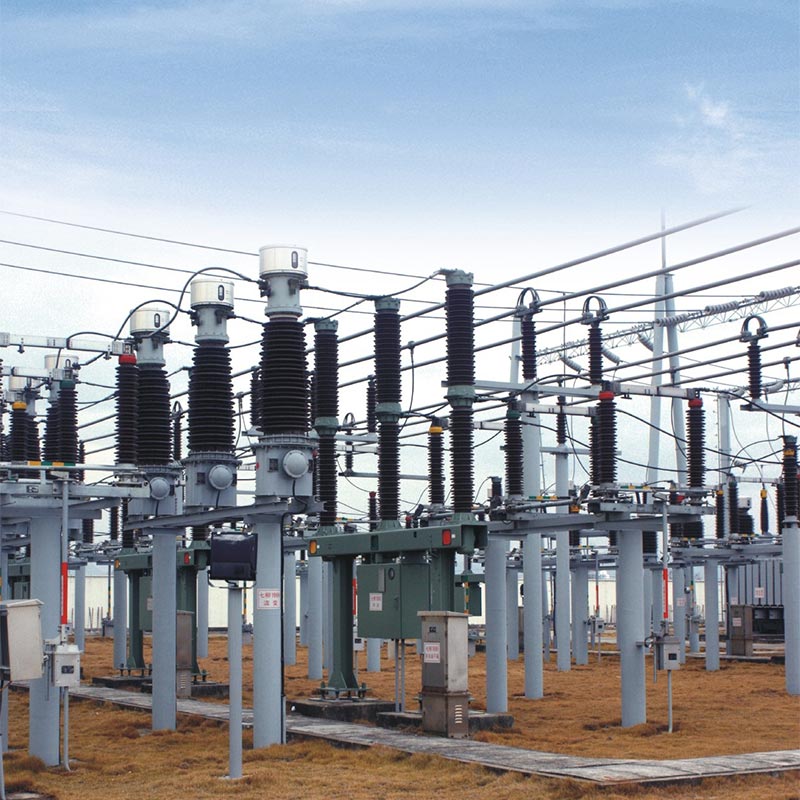

Για να επαληθεύσετε την αξιοπιστία και την πρακτικότητα του διακόπτη διακοπής κυκλώματος υψηλής τάσης Usune LW36-110 για υποσταθμό, αυτό το προϊόν έχει εφαρμοστεί με επιτυχία σε ένα έργο υποσταθμού 110 kV σε ένα βασικό βιομηχανικό πάρκο στην Ανατολική Κίνα. Όπως ένας αξιόπιστος προμηθευτής, η Usune παρείχε 12 διακόπτες κυκλώματος LW36-110 για αυτό το έργο, οι οποίοι λειτουργούσαν σταθερά για περισσότερα από τρία χρόνια.
Αυτός ο υποσταθμός τροφοδοτεί με ρεύμα περισσότερες από 50 μεγάλες και μεσαίες επιχειρήσεις εντός του βιομηχανικού πάρκου, απαιτούν εξαιρετικά υψηλή σταθερότητα και ασφάλεια. Στα αρχικά στάδια του έργου, ο πελάτης συνολικά συνέκρινε αρκετούς Κινέζους κατασκευαστές, επιλέγοντας τελικά τους διακόπτες κυκλώματος LW36-110 της Usune λόγω του ανώτερου τεχνική απόδοση, αυστηρός ποιοτικός έλεγχος και ολοκληρωμένη εξυπηρέτηση μετά την πώληση. Κατά τη λειτουργία, το τα προϊόντα άντεξαν με επιτυχία σε ακραίες καιρικές συνθήκες, συμπεριλαμβανομένων των υψηλών θερμοκρασιών, της δυνατής βροχής και των χαμηλών θερμοκρασίες χωρίς καταγεγραμμένες δυσλειτουργίες. Ο ρυθμός διαρροής αερίου SF6 ήταν πολύ χαμηλότερος από την τυπική απαίτηση (≤0,5%), η μηχανική λειτουργία ήταν ομαλή και οι χρόνοι ανοίγματος και κλεισίματος ήταν σταθεροί, διασφαλίζοντας αποτελεσματικά την ασφάλεια και σταθερή λειτουργία του ηλεκτρικού δικτύου του πάρκου. Αυτό κέρδισε υψηλούς επαίνους από τον πελάτη και ο Usune έγινε ο καθορισμένο προμηθευτή εξοπλισμού ισχύος για τα επόμενα έργα επέκτασης του πάρκου.
A1: Το προϊόν έχει μηχανική διάρκεια ζωής 6000 κύκλων και υπό κανονική χρήση και τακτική συντήρηση, η συνεχής του η διάρκεια λειτουργίας μπορεί να φτάσει τα 12 χρόνια. Τα βασικά σημεία συντήρησης περιλαμβάνουν: εβδομαδιαίες τακτικές επιθεωρήσεις (έλεγχος μονωτή ακεραιότητα, πίεση αερίου SF6 και κατάσταση λειτουργίας). ετήσιες γενικές επισκευές κάθε 3 χρόνια (καθαρισμός μονωτών, έλεγχος συνδετήρες, μέτρηση της αντίστασης του κύριου κυκλώματος και περιεκτικότητα σε υγρασία αερίου SF6). απαιτούνται μεγάλες επισκευές στο πλαίσιο του οι ακόλουθες συνθήκες: 12 χρόνια συνεχούς λειτουργίας, 2000 ονομαστικές διακοπές ρεύματος, 20 πλήρης χωρητικότητα (40 kA) διακοπές ή 6000 μηχανικές εργασίες. Η Usune παρέχει επαγγελματικές οδηγίες συντήρησης και ανταλλακτικά προμήθεια για να διασφαλιστεί η μακροπρόθεσμη σταθερή λειτουργία του προϊόντος.
A2: Ναι, αυτό το προϊόν έχει ισχυρή περιβαλλοντική προσαρμοστικότητα και μπορεί να χρησιμοποιηθεί σε μεγάλο υψόμετρο και εξαιρετικά κρύο περιφέρειες. Το εύρος θερμοκρασίας περιβάλλοντος είναι -30℃ έως +40℃, με μέγιστο προσαρμόσιμο υψόμετρο ≤3000m. Μπορεί αντέχει την πίεση ανέμου 700Pa και το πάγο 10mm και η σεισμική του αντοχή ικανοποιεί τις απαιτήσεις του οριζόντιου επιτάχυνση ≤0,3g και κάθετη επιτάχυνση ≤0,15g. Είναι επίσης κατάλληλο για περιοχές με ημερήσιο μέσο συγγενή υγρασία ≤95% και μηνιαία μέση σχετική υγρασία ≤90% (25℃), και μπορεί να χρησιμοποιηθεί σε περιβάλλοντα απαλλαγμένα από εύφλεκτα, εκρηκτικές, χημικά διαβρωτικές και έντονες συνθήκες δόνησης, που πληρούν πλήρως τις περιβαλλοντικές απαιτήσεις του τα περισσότερα έργα υποσταθμών στην Κίνα και ακόμη και παγκοσμίως.
