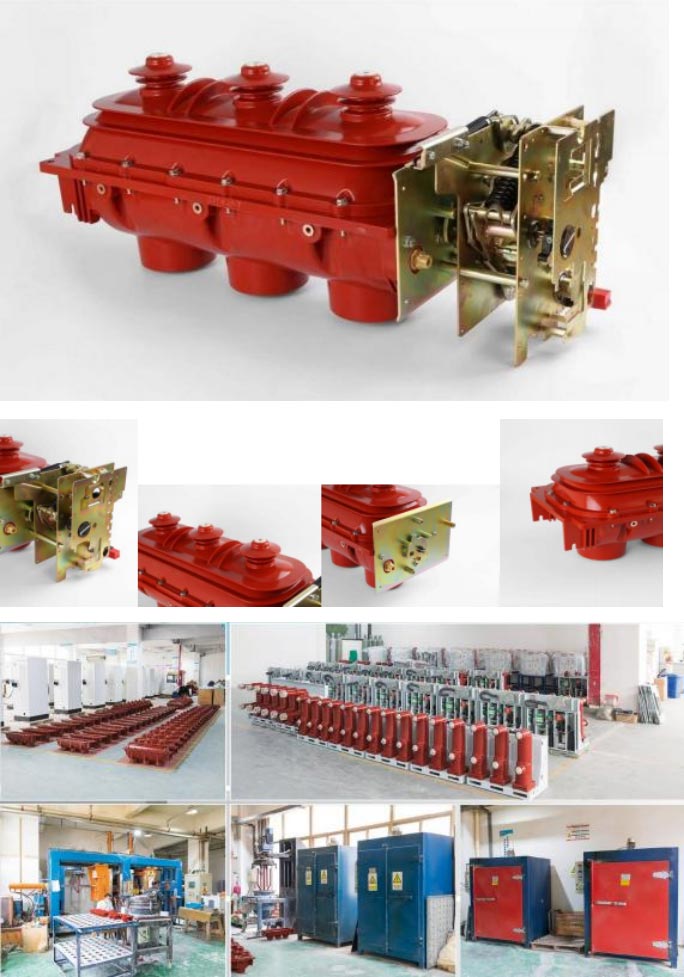

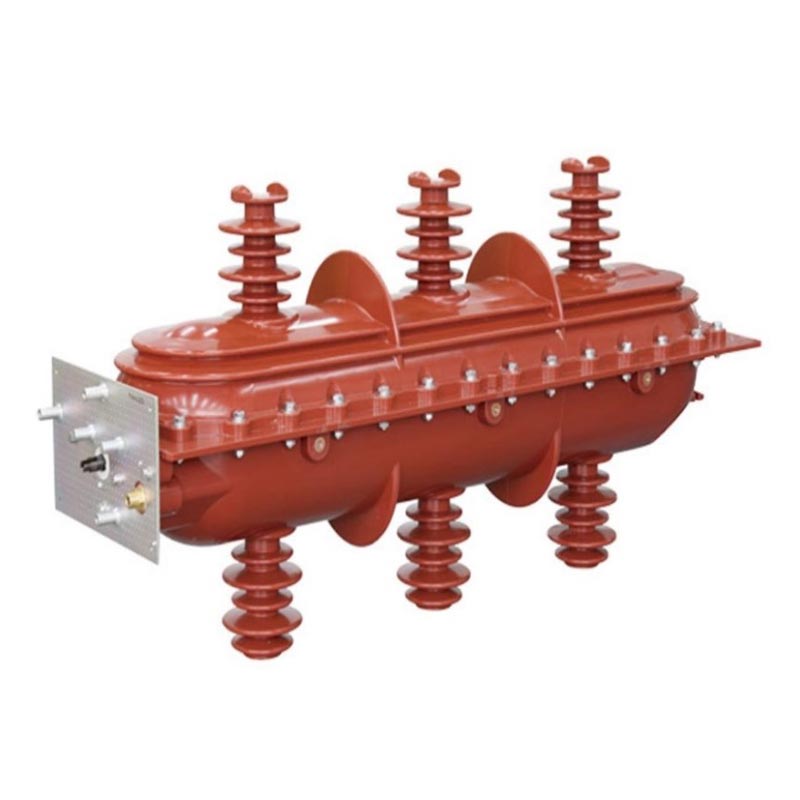

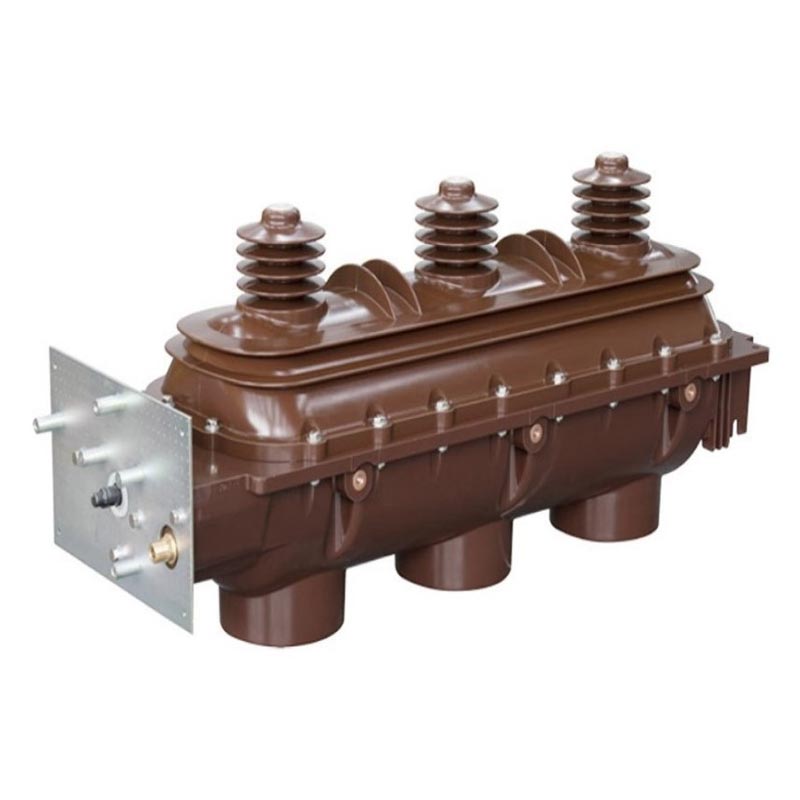

Διακόπτης Sf6 Load Breaker

Ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης στην Κίνα, η Usune εστιάζει στην Ε&Α και την παραγωγή εξοπλισμός διανομής ρεύματος μέσης και υψηλής τάσης, που διαθέτει τυποποιημένο εργοστάσιο εξοπλισμένο με προηγμένα γραμμές παραγωγής και αυστηρές διαδικασίες ποιοτικού ελέγχου. Τα FLN36-12D και FLRN36-12D εσωτερικού χώρου AC υψηλής τάσης φορτίο Sf6 Τα Breaker Switches που κυκλοφόρησε η εταιρεία είναι βασικά προϊόντα που αναπτύσσονται ανεξάρτητα απορροφώντας προηγμένα ξένα τεχνολογία και συνδυάζοντάς την με τις πραγματικές επιχειρησιακές ανάγκες του συστήματος ηλεκτρικής ενέργειας της Κίνας.

Όλοι οι διακόπτες διακόπτη φορτίου Usune Sf6 έχουν περάσει ολοκληρωμένες δοκιμές τύπου και η απόδοσή τους συμμορφώνεται πλήρως με GB3804 "3~63kV AC High Voltage Load Switches", GB16926 "High Voltage Load Switches-Fuse Combinations" και IEC60265 και Διεθνή πρότυπα IEC60420. Τηρώντας την βασική ιδέα του "τα πάντα για ασφαλή χρήση ενέργειας", τα προϊόντα είναι εξοπλισμένο με θάλαμο πυρόσβεσης τόξου τριών θέσεων ("κλείσιμο-άνοιγμα-γείωση"), διασφαλίζοντας αποτελεσματικά την ασφάλεια και σταθερή λειτουργία ισχύος. Ως αξιόπιστος προμηθευτής διακοπτών υψηλής τάσης, η Usune παρέχει ολοκληρωμένες προπωλήσεις παροχή συμβουλών και εξυπηρέτηση μετά την πώληση για να διασφαλιστεί η ομαλή λειτουργία του εξοπλισμού σε διάφορα σενάρια εφαρμογής.

Πεδίο εφαρμογής

Ο διακόπτης Sf6 Load Breaker είναι κατάλληλος για τριφασικά συστήματα ισχύος AC 10kV, 24kV, 36kV, 50/60Hz. Είναι ευρέως χρησιμοποιείται σε βιομηχανικές και μεταλλευτικές επιχειρήσεις, πολυώροφα κτίρια, αστικές κατοικημένες περιοχές, υποσταθμούς, μεγάλα καταστήματα εμπορικά κέντρα, αεροδρόμια, μετρό, νοσοκομεία και άλλα σενάρια διανομής ηλεκτρικής ενέργειας. Οι βασικές του λειτουργίες είναι η εναλλαγή φορτίου ρεύμα και ρεύμα σφάλματος, έλεγχος και προστασία γραμμών και μετασχηματιστών διανομής, παρέχοντας ασφαλή και σταθερή ισχύ προστασία για όλους τους τομείς της κοινωνικής παραγωγής και ζωής.

Συνθήκες Χρήσης

1. Κανονικές Συνθήκες Λειτουργίας

- Θερμοκρασία περιβάλλοντος: -25℃ έως +40℃, κατάλληλη για τις περισσότερες κλιματικές συνθήκες στην Κίνα και άλλες περιοχές.
- Υψόμετρο: Δεν υπερβαίνει τα 2000μ, κατάλληλο για τις περισσότερες πόλεις και βιομηχανικές περιοχές.
- Υγρασία: Ημερήσια μέση σχετική υγρασία <95%, μηνιαία μέση σχετική υγρασία <90%. ημερήσιος μέσος ατμός πίεση ≤2,2 kPa, μηνιαία μέση πίεση ατμών ≤1,8 kPa, εξασφαλίζοντας σταθερή λειτουργία σε υγρά περιβάλλοντα.

2. Ειδικές Συνθήκες Λειτουργίας

Σύμφωνα με το εθνικό πρότυπο GB/T11022-1999 "Κοινές τεχνικές απαιτήσεις για διακόπτες υψηλής τάσης και Πρότυπα χειριστηρίου", ο πίνακας διανομής θα πρέπει να λειτουργεί υπό κανονικές συνθήκες λειτουργίας. Εάν ο χρήστης λειτουργεί Οι συνθήκες δεν συμμορφώνονται με τις κανονικές συνθήκες (όπως υψόμετρο εγκατάστασης που υπερβαίνει τα 2000 μέτρα, θερμοκρασία περιβάλλοντος υπέρβαση των κανονικών ορίων, υψηλή υγρασία που προκαλεί συμπύκνωση κ.λπ.), είναι απαραίτητο να συμβουλευτείτε τον επαγγελματία κατασκευαστής Usune εκ των προτέρων για να επιτευχθεί συναίνεση και να διασφαλιστεί η ασφαλής και σταθερή λειτουργία του εξοπλισμού.

Δομικά Χαρακτηριστικά

1. Ενσωματωμένη μονωτική δομή: Το πάνω και το κάτω κέλυφος χυτεύονται με έγχυση με εποξική ρητίνη, σχηματίζοντας ένα σφραγισμένη, γεμάτη με αέριο εσωτερική κοιλότητα. Αυτό παρέχει εξαιρετική μόνωση και αντοχή στη διάβρωση, αποτελεσματικά απομόνωση των εσωτερικών εξαρτημάτων από το εξωτερικό περιβάλλον και διασφάλιση σταθερής λειτουργίας.

2. Τρόπος λειτουργίας τριών θέσεων: Η κοινή κινούμενη επαφή περιστρέφεται, ολοκληρώνοντας σταδιακά τρεις καταστάσεις λειτουργίας: «κλείσιμο», «άνοιγμα» και «γείωση». Οι θέσεις είναι σαφώς καθορισμένες, η εναλλαγή είναι αξιόπιστη και η κακή λειτουργία είναι αποτραπεί αποτελεσματικά.

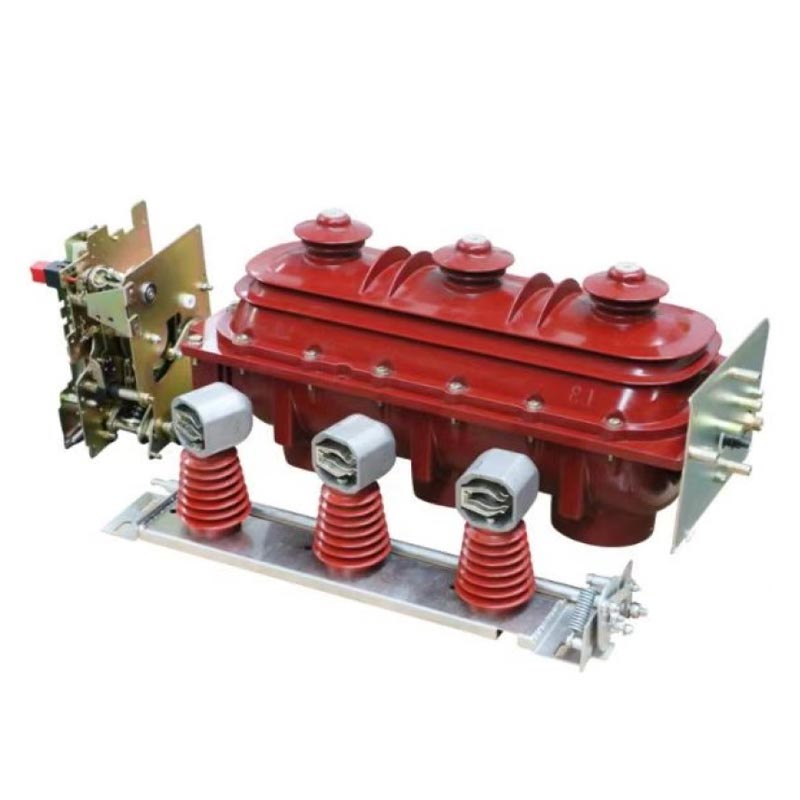

3. Διπλοί μηχανισμοί λειτουργίας: Περιλαμβάνεται ένας βασικός χειροκίνητος μηχανισμός λειτουργίας με ελατήριο, με προαιρετικό Λειτουργία ηλεκτρικού κλεισίματος/ανοίγματος για τηλεχειριστήριο. Αυτό επιτρέπει στους χρήστες να επιλέξουν ανάλογα με τις ανάγκες τους, βελτίωση της λειτουργικής αποτελεσματικότητας.

4. Έξυπνη παρακολούθηση: Το μπροστινό μέρος του κιβωτίου μηχανισμού είναι εξοπλισμένο με μανόμετρο SF6 και θέση δείκτης. Το μανόμετρο παρακολουθεί τις αλλαγές πίεσης SF6 σε πραγματικό χρόνο και η ένδειξη θέσης είναι απευθείας συνδεδεμένο με τον άξονα κίνησης της κινούμενης επαφής, εξασφαλίζοντας απολύτως αξιόπιστη ένδειξη της λειτουργίας της κινούμενης επαφής θέση.

5. Προστασία ασφαλείας: Μια συσκευή διαφυγής εκτόνωσης πίεσης βρίσκεται στο πίσω μέρος του κελύφους. Όταν συμβαίνει ένα ατύχημα στον θάλαμο πυρόσβεσης τόξου και δημιουργείται υψηλή πίεση, το αέριο υπερπίεσης μπορεί να διαπεράσει την απελευθέρωση συσκευή και να εκφορτιστεί προς τα πίσω, αποτρέποντας την εκτίναξη προς τα εμπρός και διασφαλίζοντας την ασφάλεια των χειριστών.

6. Αξιόπιστη ασφάλιση: Παρέχονται αξιόπιστες μηχανικές ασφάλειες μεταξύ του διακόπτη φορτίου και της γείωσης διακόπτη και μεταξύ του διακόπτη γείωσης και της μπροστινής πόρτας (για διανομή ρεύματος του ντουλαπιού), αποτρέποντας αυστηρά κακή λειτουργία και περαιτέρω ενίσχυση της λειτουργικής ασφάλειας του εξοπλισμού.

7. Απόδοση σφράγισης: Χρησιμοποιώντας ένα ειδικό δυναμικό και στατικό σχέδιο σφράγισης, εξασφαλίζεται αξιόπιστη σφράγιση. Η αυστηρή διαδικασία στεγανοποίησης της Usune εξασφαλίζει ετήσιο ποσοστό διαρροής πολύ χαμηλότερο από τα βιομηχανικά πρότυπα, αποτρέποντας τον εξοπλισμό βλάβη λόγω διαρροής αερίου SF6.

Κύριες Τεχνικές Παράμετροι

Υποθέσεις Πρακτικής Εφαρμογής

Περίπτωση 1: Έργο διανομής ενέργειας σε κινεζική αστική οικιστική περιοχή

Μια μεγάλη κατοικημένη περιοχή στην ανατολική Κίνα περιλαμβάνει 30 πολυώροφα κτίρια με περισσότερα από 2000 νοικοκυριά και μια κορυφή ζήτηση ισχύος 800 kW. Αρχικά, χρησιμοποιήθηκαν συνηθισμένοι διακόπτες φόρτωσης, αντιμετωπίζοντας συχνά προβλήματα όπως κακή σφράγιση, ασταθής λειτουργία και ενεργοποίηση, επηρεάζοντας την κανονική παροχή ρεύματος των κατοίκων. Αργότερα, μετά από σύγκριση πολλαπλών προμηθευτές, η εταιρεία διαχείρισης ακινήτων επέλεξε το Usune FLN36-12D Sf6 Load Breaker Switch ως βασική ισχύ εξοπλισμός ελέγχου διανομής.

Μελέτη περίπτωσης 2: Έργο προστασίας τροφοδοσίας μεγάλου αεροδρομίου Ένα βασικό διεθνές αεροδρόμιο στη νότια Κίνα έχει εξαιρετικά υψηλές απαιτήσεις για σταθερότητα και ασφάλεια τροφοδοσίας. Δεν επιτρέπονται διακοπές ρεύματος σε κρίσιμες περιοχές όπως το κτίριο του τερματικού σταθμού και η αίθουσα ελέγχου πλοήγησης. Το αεροδρόμιο επέλεξε το Usune FLRN36-12D Sf6 Load Διακόπτες για τοποθέτηση στον υποσταθμό, υπεύθυνοι για τον έλεγχο και την προστασία των γραμμών σε κρίσιμη περιοχές.

Δέσμευση επωνυμίας

Ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης στην Κίνα, η Usune δεσμεύεται να παρέχει παγκόσμια χρήστες με υψηλής ποιότητας, αξιόπιστα και ασφαλή προϊόντα Sf6 Load Breaker Switch. Το εργοστάσιό μας διαθέτει προηγμένη παραγωγή εξοπλισμό και ένα αυστηρό σύστημα διαχείρισης ποιότητας. Από την προμήθεια πρώτων υλών μέχρι την παράδοση προϊόντων, κάθε βήμα υποβάλλεται σε αυστηρές δοκιμές για να διασφαλιστεί η ποιότητα του προϊόντος. Ως αξιόπιστος προμηθευτής, δεν παρέχουμε μόνο υψηλές επιδόσεις προϊόντα αλλά και ολοκληρωμένη συμβουλή πριν από την πώληση, επιτόπια εγκατάσταση, θέση σε λειτουργία και μετά την πώληση υπηρεσίες συντήρησης, εξαλείφοντας τυχόν ανησυχίες που μπορεί να έχουν οι χρήστες κατά τη λειτουργία.
