Διακόπτης κενού υψηλής τάσης εσωτερικού χώρου

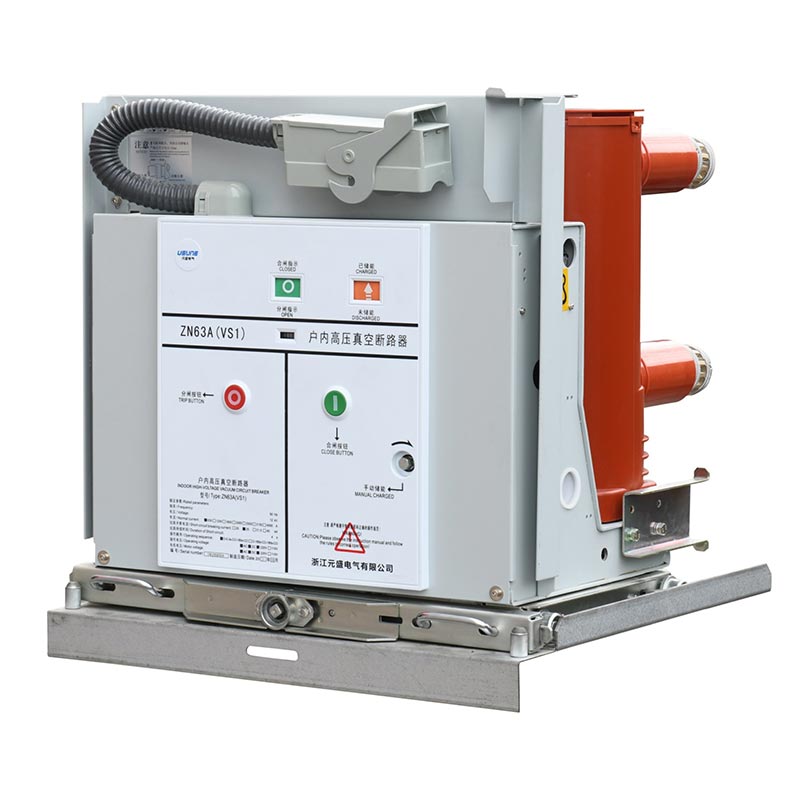

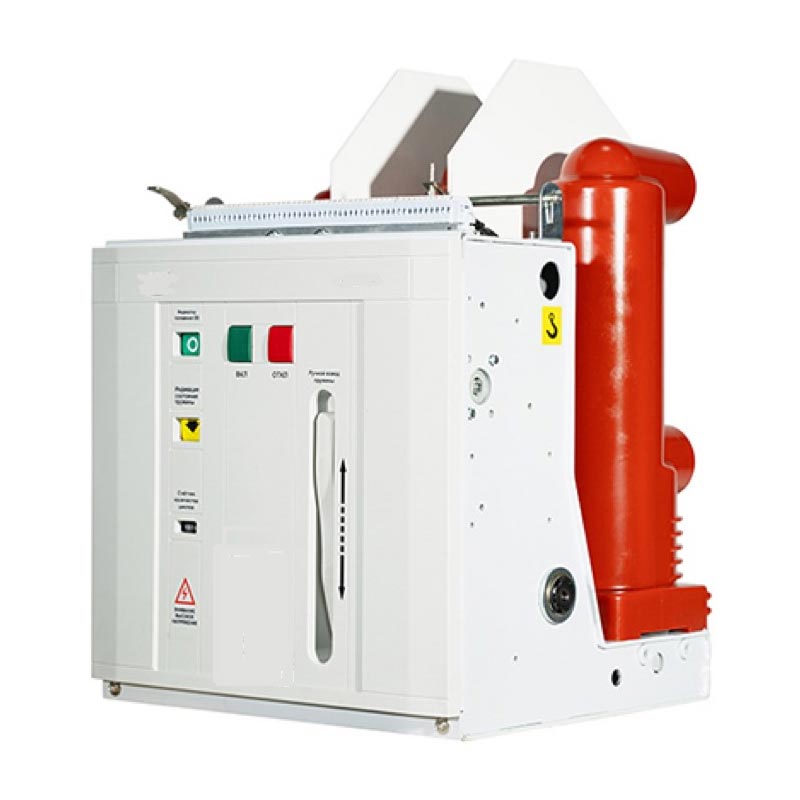

Ο διακόπτης κενού υψηλής τάσης εσωτερικού χώρου της σειράς Usune VS1(ZN63)-12 είναι ένας πυρήνας ηλεκτρικής προστασίας και ελέγχου συσκευή για συστήματα ισχύος 12 kV. Ο ενσωματωμένος σχεδιασμός του μηχανισμού που λειτουργεί με ελατήριο και του σώματος του διακόπτη κυκλώματος μειώνει τις ενδιάμεσες ζεύξεις μετάδοσης, μειώνει την κατανάλωση ενέργειας και τον θόρυβο και βελτιώνει τη λειτουργία του προϊόντος αξιοπιστία. Το κύριο κύκλωμα χρησιμοποιεί πλήρως στερεοποιημένους πόλους, επιτυγχάνοντας σμίκρυνση του διακόπτη κυκλώματος, βελτιώνοντας την περιβαλλοντική προσαρμοστικότητα και τη διάρκεια ζωής και επιτρέποντας τη λειτουργία χωρίς συντήρηση στα περισσότερα σενάρια.

Πλεονεκτήματα προϊόντος

1.Υψηλή αξιοπιστία

Ο διακόπτης κενού είναι τοποθετημένος κατά μήκος σε έναν σωληνωτό μονωτικό κύλινδρο κατασκευασμένο με εποξική ρητίνη APG, παρέχοντας εξαιρετική αντίσταση ερπυσμού και αποτρέποντας αποτελεσματικά τη συσσώρευση σκόνης και τις εξωτερικές παρεμβολές. Αυτό μπορεί να λειτουργεί σταθερά ακόμη και σε υγρά και έντονα μολυσμένα περιβάλλοντα.

2.Εύκαμπτη διαμόρφωση

Μπορεί να σχεδιαστεί ως μια σταθερή μονάδα εγκατάστασης ή να εξοπλιστεί με έναν αποκλειστικό ενεργοποιητή για να σχηματίσει μια μονάδα συρταριού. Αυτό ταιριάζει απόλυτα με τον κεντρικό διακόπτη τύπου KYN28A-12 (GZS). Ο σταθερός τύπος μπορεί επίσης να χρησιμοποιηθεί σε το σταθερό σύστημα διανομής της σειράς XGN.

3.Adaptable στη συχνή λειτουργία

Αξιοποιώντας τα μοναδικά πλεονεκτήματα της διακοπής κενού, είναι ιδιαίτερα κατάλληλο για σενάρια που απαιτούν συχνή λειτουργία σε ονομαστικό ρεύμα λειτουργίας και επαναλαμβανόμενη διακοπή ρεύματος βραχυκυκλώματος, προσφέροντας ισχυρή πρακτικότητα.

4. Συμμόρφωση με το Πρότυπο

Τηρεί αυστηρά το GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3,6~40,5kV Indoor High Voltage Αυτόματοι διακόπτες κενού», DL/T403-2000 «12~40,5 kV Διακοπτές κενού Τεχνικές συνθήκες παραγγελίας», και Πρότυπα IEC62271-100:2008, που διασφαλίζουν έγκυρη διασφάλιση ποιότητας.

Τεχνικές Παράμετροι

Δομή και Λειτουργία

1.Συνολική Δομή

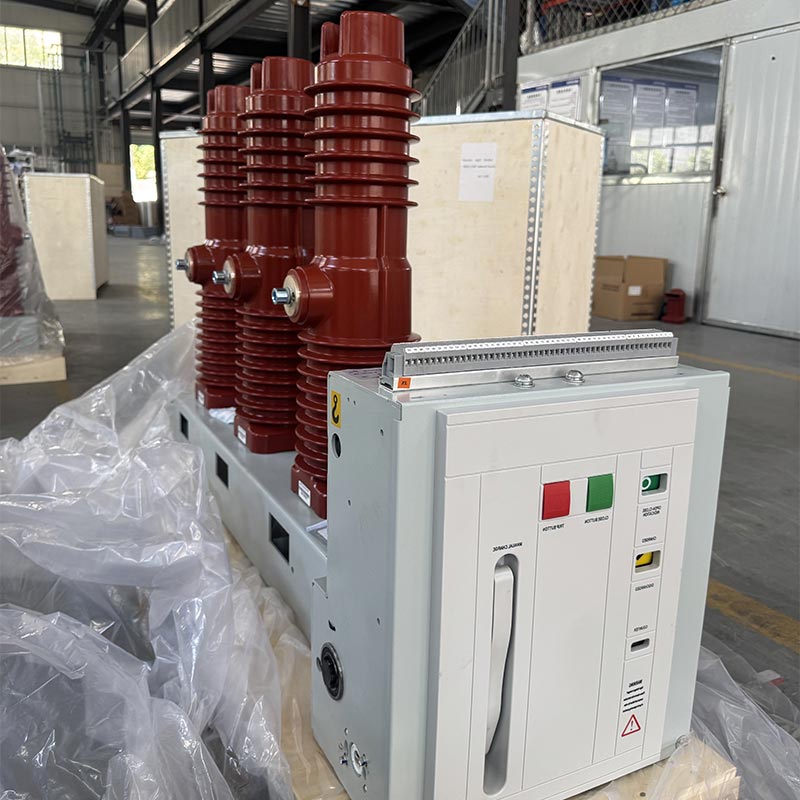

Ο διακόπτης κενού υψηλής τάσης εσωτερικού χώρου Usune VS1(ZN63)-12 υιοθετεί μια ολοκληρωμένη δομή με τη λειτουργία μηχανισμός και θάλαμος πυρόσβεσης τόξου τοποθετημένοι μπροστά και πίσω. Το κύριο αγώγιμο κύκλωμα είναι τριφασικό κατασκευή στο δάπεδο. Αυτός ο μοναδικός σχεδιασμός μειώνει σημαντικά τη συσσώρευση σκόνης στον θάλαμο πυρόσβεσης τόξου επιφάνεια, εμποδίζοντας τον θάλαμο πυρόσβεσης του τόξου κενού να επηρεαστεί από εξωτερικούς παράγοντες. Ακόμη και σε υγρό και πολύ μολυσμένα περιβάλλοντα, διατηρεί εξαιρετική τάση αντοχής και υψηλή αντίσταση, ξεπερνώντας παρόμοια απόδοση προϊόντα.

2.Δομή Λειτουργικού Μηχανισμού

Ο μηχανισμός λειτουργίας είναι ένας επίπεδος μηχανισμός που λειτουργεί με ελατήριο με χειροκίνητη και ηλεκτρική αποθήκευση ενέργειας λειτουργίες. Ο κινητήρας λειτουργίας βρίσκεται στο ερμάριο μπροστά από τον θάλαμο πυρόσβεσης τόξου. Το υπουργικό συμβούλιο είναι χωρισμένο σε πέντε χώρους συναρμολόγησης από τέσσερα ενδιάμεσα χωρίσματα, το καθένα από τα οποία στεγάζει την αποθήκευση ενέργειας, τη μετάδοση, ενεργοποίηση και εξαρτήματα προσωρινής αποθήκευσης του μηχανισμού λειτουργίας. Ο ενσωματωμένος σχεδιασμός του θαλάμου πυρόσβεσης τόξου και ο μηχανισμός λειτουργίας εξασφαλίζει υψηλό βαθμό αντιστοίχισης μεταξύ της απόδοσης του μηχανισμού λειτουργίας και του Απαιτήσεις ανοίγματος και κλεισίματος του θαλάμου πυρόσβεσης τόξου, μειώνοντας τα περιττά εξαρτήματα, μειώνοντας την ενέργεια κατανάλωση και θόρυβο και βελτίωση της λειτουργικής αξιοπιστίας του διακόπτη κυκλώματος.

Λειτουργικό Περιβάλλον

1. Θερμοκρασία περιβάλλοντος: Μέγιστη +40℃, Ελάχιστη -15℃
2. Υγρασία περιβάλλοντος: Ημερήσια μέση σχετική υγρασία ≤95%. Μηνιαία μέση σχετική υγρασία ≤90%; Ημερήσιος μέσος όρος πίεση υδρατμών ≤22×10-3MPa; Μηνιαία μέση πίεση υδρατμών ≤1,8×10-3MPa
3. Υψόμετρο: Δεν υπερβαίνει τα 1000μ
4. Σεισμική Ένταση: Δεν υπερβαίνει τους 8 βαθμούς
5. Ατμοσφαιρικό περιβάλλον: Χωρίς σημαντική σκόνη, καπνό, διαβρωτικά ή εύφλεκτα αέρια, ατμούς ή ψεκασμό αλατιού ρύπανση στον περιβάλλοντα αέρα.

Σημείωση: Εάν ξεπεραστούν οι παραπάνω συνθήκες κανονικού περιβάλλοντος λειτουργίας, συμβουλευτείτε τον κατασκευαστή μας στο εκ των προτέρων για να προσαρμόσετε το προϊόν σύμφωνα με τις πραγματικές συνθήκες εργασίας.

Εγκατάσταση και θέση σε λειτουργία

1. Ελέγξτε τον ασφαλειοδιακόπτη για ζημιές κατά τη μεταφορά και την αποθήκευση. Εάν εντοπιστεί κάποια ζημιά, σταματήστε να το χρησιμοποιείτε αμέσως και επικοινωνήστε με τον προμηθευτή μας για υποστήριξη μετά την πώληση.
2. Αφαιρέστε τη βρωμιά (ειδικά από την επιφάνεια μόνωσης). Η βρωμιά που δημιουργείται κατά τη μεταφορά ή την αποθήκευση μπορεί να επηρεάσει η απόδοση μόνωσης του προϊόντος και μπορεί ακόμη και να προκαλέσει κινδύνους για την ασφάλεια.
3. Λειτουργήστε χειροκίνητα τον διακόπτη κυκλώματος σύμφωνα με τους κανονισμούς για αποθήκευση ενέργειας, κλείσιμο και άνοιγμα, παρατηρώντας εάν η κατάσταση αποθήκευσης ενέργειας και οι ενδείξεις θέσης ανοίγματος/κλεισίματος είναι κανονικές.
4. Λειτουργήστε τον διακόπτη κυκλώματος χρησιμοποιώντας το τροφοδοτικό λειτουργίας για αποθήκευση ενέργειας, κλείσιμο και άνοιγμα, παρατηρώντας εάν η κατάσταση αποθήκευσης ενέργειας και οι ενδείξεις θέσης ανοίγματος/κλεισίματος είναι κανονικές.
5. Λειτουργία του διακόπτη κυκλώματος τύπου χειρός: Εισαγάγετε τη λαβή ώθησης στην οπή ώθησης, περιστρέψτε τη δεξιόστροφα στο προώθηση και αριστερόστροφα για ανάσυρση, με συνολική διαδρομή προώθησης 300±3 mm. στην ανοιχτή θέση, ομαλά μετακινήστε το στη θέση εργασίας ή δοκιμής, περιστρέφοντας τη λαβή 30 φορές με μέτρια ταχύτητα μέχρι να ακουστεί ένας ήχος "κλικ", υποδεικνύοντας ότι είναι στη σωστή θέση (μην χρησιμοποιείτε υπερβολική δύναμη για να αποφύγετε την καταστροφή του μηχανισμού ώθησης) και ταυτόχρονα, θα συνδεθεί το αντίστοιχο κύκλωμα ένδειξης θέσης.

Σημείωση: Εάν έχει επιλεγεί μια διάταξη ασφάλισης κλεισίματος, πρέπει να συνδεθεί το τροφοδοτικό του κυκλώματος ασφάλισης ξεκλειδώστε το πριν κλείσετε το κύκλωμα.

Υπόθεση εφαρμογής πραγματικού κόσμου

Μελέτη Περίπτωσης: Έργο Διανομής Ηλεκτρικής Ενέργειας Αστικού Εμπορικού Συγκροτήματος

Ένα εμπορικό συγκρότημα 150.000 ㎡ (που περιλαμβάνει εμπορικό κέντρο, κτίριο γραφείων και ξενοδοχείο) στην κεντρική επιχειρηματική περιοχή του Hangzhou, Κίνα, απαιτούσε διακόπτες υψηλής τάσης με σταθερή απόδοση, προσαρμοστικότητα σε συχνές λειτουργία και υψηλή ασφάλεια για τη διασφάλιση της συνέχειας της συνολικής παροχής ρεύματος. Αφού συγκρίνετε διάφορες επιλογές, το Ο πελάτης επέλεξε τον διακόπτη κενού εσωτερικού χώρου υψηλής τάσης τύπου Usune VS1-12/630-25, τύπου χειροκίνητου, που αναπτύσσει 20 μονάδες για τη διαχείριση της προστασίας από βραχυκύκλωμα και του ελέγχου φορτίου του συστήματος διανομής ισχύος υψηλής και χαμηλής τάσης του συγκροτήματος. Από την έναρξη λειτουργίας του, λειτουργεί σταθερά χωρίς σφάλματα, με τον χρόνο απομόνωσης σφαλμάτων να έχει μειωθεί στα 0,3 δευτερόλεπτα, διασφαλίζοντας αποτελεσματικά την κανονική λειτουργία του ηλεκτρικού εξοπλισμού και κερδίζοντας υψηλούς επαίνους από τον πελάτη.

FAQ

Ε1: Τι γίνεται εάν ο διακόπτης κενού υψηλής τάσης εσωτερικού χώρου χρησιμοποιείται σε περιβάλλον εκτός του κανονικού εύρους;

A1: Εάν το πραγματικό περιβάλλον λειτουργίας υπερβαίνει τις κανονικές συνθήκες (όπως υψόμετρο πάνω από 1000 μέτρα, θερμοκρασία περιβάλλοντος κάτω από -15℃ ή πάνω από +40℃, κ.λπ.), είναι απαραίτητο να συμβουλευτείτε τον κατασκευαστή μας εκ των προτέρων. Το εργοστάσιό μας θα προσαρμόστε τα προϊόντα με βάση πραγματικές περιβαλλοντικές παραμέτρους, όπως η βελτίωση της απόδοσης της μόνωσης και η βελτιστοποίηση δομές στεγανοποίησης, για τη διασφάλιση σταθερής λειτουργίας στο περιβάλλον στόχο.

Ε2: Πώς να διατηρήσετε τους διακόπτες κυκλώματος της σειράς Usune VS1-12 για να παρατείνουν τη διάρκεια ζωής τους;

A2: Το προϊόν υιοθετεί έναν ενσωματωμένο στερεοποιημένο πόλο και ενσωματωμένη δομή, επιτυγχάνοντας λειτουργία χωρίς συντήρηση υπό κανονική χρήση. Μόνο περιοδικοί έλεγχοι της καθαρότητας της επιφάνειας του διακόπτη κυκλώματος (ειδικά της μόνωσης επιφάνεια), αφαίρεση σκόνης και βρωμιάς και παρατήρηση των ενδείξεων θέσης ανοίγματος/κλεισίματος και της κατάστασης αποθήκευσης ενέργειας απαιτούνται. Εάν εντοπιστούν οποιεσδήποτε ανωμαλίες, σταματήστε αμέσως τη χρήση του προϊόντος και επικοινωνήστε με τον προμηθευτή μας επαγγελματική συντήρηση μετά την πώληση για την αποφυγή περαιτέρω ζημιών.

Ε3: Είναι οι διακόπτες κυκλώματος της σειράς Usune VS1-12 συμβατοί με άλλες μάρκες συσκευών διανομής;

Α3: Ναι. Το προϊόν έχει σχεδιαστεί σύμφωνα με τα εθνικά και διεθνή πρότυπα και είναι απόλυτα συμβατό με Εξοπλισμός διανομής τύπου συρταριού τύπου KYN28A-12 (GZS) και σταθερός πίνακας διανομής σειράς XGN. Επιπλέον, το δικό μας Ο κατασκευαστής μπορεί να προσαρμόσει τις διαστάσεις και τις διεπαφές του προϊόντος σύμφωνα με το συγκεκριμένο μοντέλο διακοπτών του πελάτη για να διασφαλιστεί η συμβατότητα. Πριν από την αγορά, δώστε τις παραμέτρους του εξοπλισμού διανομής στον προμηθευτή μας επαγγελματικές συμβουλές αντιστοίχισης.
