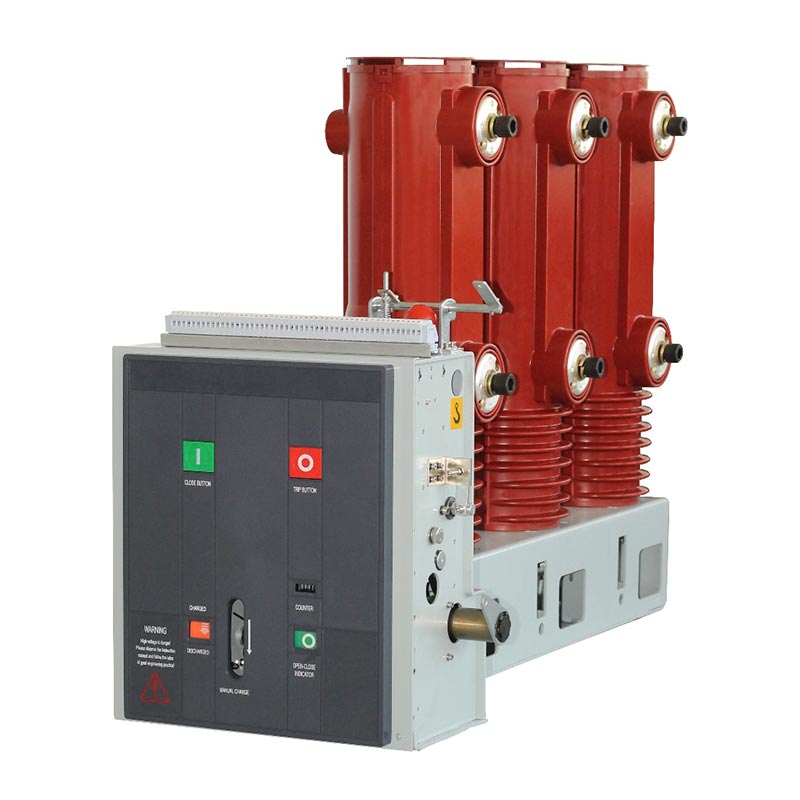

Ο διακόπτης κενού Usune 33kv Indoor Vcb είναι ένα προϊόν νέας γενιάς που έχει σχεδιαστεί με βάση προηγμένους διακόπτες Έννοιες Ε&Α και οι πραγματικές ανάγκες της παγκόσμιας αγοράς διανομής ηλεκτρικής ενέργειας. Είναι κατάλληλο για τριφασικό AC Εσωτερικά συστήματα διανομής ισχύος 50 Hz με ονομαστική τάση 40,5 kV (επίπεδο λειτουργίας 33 kV), αναλαμβάνουν πυρήνα λειτουργίες όπως κανονική εναλλαγή φορτίου, διακοπή ρεύματος σφάλματος, προστασία συστήματος υπερφόρτωσης και εξοπλισμός απομόνωση ασφαλείας.
Το προϊόν εγκαταλείπει πολύπλοκες και περιττές δομές, υιοθετώντας ένα ολοκληρωμένο πλαίσιο και αρθρωτή διάταξη, βελτιστοποιημένη για σταθερή πλευρική τοποθέτηση σε εξοπλισμό διανομής υψηλής τάσης. Προσφέρει σημαντικά πλεονεκτήματα στο χώρο του ντουλαπιού προσαρμογή, συνολική δομική σταθερότητα και μετέπειτα λειτουργία και συντήρηση. Σε σύγκριση με τους συμβατικούς εσωτερικούς χώρους διακόπτες κενού, είναι πιο προσαρμόσιμο σε συχνές συνθήκες λειτουργίας, έχει μεγαλύτερη μηχανική ζωή και πιο σταθερή συνέπεια λειτουργίας, πληρώντας πλήρως τις απαιτήσεις συνεχούς και αξιόπιστης λειτουργίας του κρίσιμου συνδέσεις τροφοδοσίας.
Αναπτύχθηκε ειδικά για να αντιμετωπίσει τα σημεία πόνου των πρακτικών εφαρμογών σε εσωτερικούς διακόπτες 33kV/40,5kV. υιοθετεί επαγγελματική λογική σχεδίασης διακόπτη. Τα μηχανικά χαρακτηριστικά εξόδου του ταιριάζουν απόλυτα με το λειτουργικές απαιτήσεις του διακόπτη κενού. Όλες οι δομικές διαμορφώσεις και οι διαμορφώσεις απόδοσης έχουν σχεδιαστεί για εσωτερικές σταθερές εγκαταστάσεις, συχνές λειτουργίες, υποσταθμοί και σενάρια βιομηχανικής διανομής ηλεκτρικής ενέργειας. Το Η τεχνολογία είναι ώριμη και εξαιρετικά πρακτική για εφαρμογές μηχανικής.
Ο διακόπτης κενού Vcb εσωτερικού χώρου 33 kV χρησιμοποιεί έναν ώριμο αρθρωτό μηχανισμό λειτουργίας ελατηρίου. Η μετάδοσή του Η δομή είναι απλή και αξιόπιστη, χωρίς περίπλοκες ή εύκολα κατεστραμμένες ζεύξεις μετάδοσης. Επαληθεύτηκε σε πολλά βιομηχανική διανομή ηλεκτρικής ενέργειας, αναβαθμίσεις υποσταθμών και έργα τροφοδοσίας εξόρυξης, αποδεικνύει εξαιρετική απόδοση στην ακρίβεια κλεισίματος και ανοίγματος, μηχανική διάρκεια ζωής και δυνατότητες κατά των παρεμβολών.
Το πηνίο λειτουργίας, ο κινητήρας αποθήκευσης ενέργειας και η λογική λειτουργίας είναι όλα σχεδιασμένα σύμφωνα με ονομαστικές παραμέτρους. Το Το εύρος προσαρμογής τάσης είναι σαφές και η λογική σύνδεσης του βοηθητικού διακόπτη είναι αξιόπιστη. Το προϊόν κλείνει, Οι εργασίες ανοίγματος και αποθήκευσης ενέργειας είναι τυποποιημένες, με πλήρεις διαστάσεις, διεπαφές και καλωδιώσεις διαμορφώσεις. Μπορεί να συνδυαστεί απευθείας με τον τυπικό διακόπτη εσωτερικού χώρου 33 kV, προσφέροντας ισχυρή συμβατότητα και υψηλή δυνατότητα αντικατάστασης.
Εξοπλισμένο με δύο λειτουργίες αποθήκευσης ηλεκτρικής/χειροκίνητης ενέργειας, η ένδειξη κατάστασης και ο βοηθητικός διακόπτης συγχρονίζονται. Χρησιμοποιείται υδραυλικός σχεδιασμός απορρόφησης ρυθμιστικού διαλύματος στα μεταγενέστερα στάδια ενεργοποίησης, μειώνοντας αποτελεσματικά τη φθορά από κρούση και βελτίωση της λειτουργικής ασφάλειας. Παρέχει σαφή ανατροφοδότηση σχετικά με την αποθήκευση ενέργειας και την κατάσταση ανοίγματος/κλεισίματος, αποφεύγοντας το κίνδυνος λανθασμένης λειτουργίας και την πλήρη διασφάλιση της επιτόπιας ασφάλειας λειτουργίας και συντήρησης.

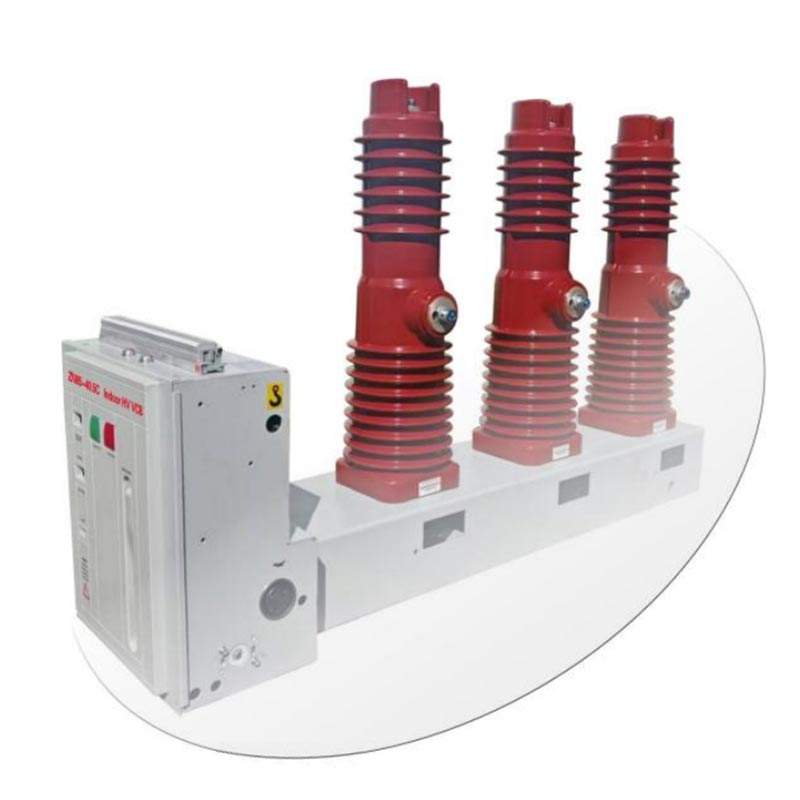

Ο πυρήνας του διακόπτη κενού Usune ZN85C-40.5 33kV Vcb εσωτερικού χώρου χρησιμοποιεί ένα αποκλειστικό αρθρωτό ελατήριο που λειτουργεί μηχανισμός, ο οποίος είναι εγκατεστημένος εξ ολοκλήρου μέσα στο πλαίσιο του εξοπλισμού και αποτελεί αναπόσπαστο βασικό συστατικό του συνολική δομή του διακόπτη κυκλώματος. Αυτός ο μηχανισμός έχει σχεδιαστεί ειδικά για 40,5 kV εσωτερικού χώρου με σταθερή πλευρική τοποθέτηση μοντέλα, με εξαιρετικά απλοποιημένη δομή μετάδοσης και πιο ορθολογική κατανομή δύναμης.
Το πιο σημαντικό δομικό του χαρακτηριστικό είναι η τέλεια προσαρμογή του στην κατακόρυφη διάταξη του διακόπτη, επιτρέποντας την εξαιρετικά ολοκληρωμένη συναρμολόγηση με το κύριο κύκλωμα και το σύστημα πόλων. Καμπύλη δύναμης εξόδου του μηχανισμού ταιριάζει απόλυτα με τις λειτουργικές απαιτήσεις του διακόπτη κενού, αποφεύγοντας προβλήματα όπως ασυμβατότητα λειτουργίας ταχύτητες, ασταθής πίεση επαφής και μικρή μηχανική διάρκεια ζωής που προκαλείται από συμβατικούς μηχανισμούς. Είναι ιδιαίτερα κατάλληλο για τα μηχανικά χαρακτηριστικά και τις συνθήκες λειτουργίας του εσωτερικού κυκλώματος κενού 40,5 kV διακόπτες.
Η ισχύς κλεισίματος του διακόπτη κυκλώματος παρέχεται εξ ολοκλήρου από την αποθήκευση ενέργειας του ελατηρίου κλεισίματος, υποστηρίζοντας και τα δύο Τρόποι λειτουργίας ηλεκτροκινητήρα και χειροκίνητης χειρολαβής. Ακόμη και σε διακοπές ρεύματος ή συντήρηση, εξασφαλίζει κανονικότητα αποθήκευση ενέργειας και εφεδρικό κλείσιμο.
Στη λειτουργία αποθήκευσης ηλεκτρικής ενέργειας, ο κινητήρας αποθήκευσης ενέργειας που είναι στερεωμένος στην πλαϊνή πλάκα του μηχανισμού οδηγεί το γρανάζι σύστημα μετάδοσης. Στη λειτουργία χειροκίνητης αποθήκευσης ενέργειας, ο χειριστής τραβάει μια ειδική λαβή αποθήκευσης ενέργειας, περιστρέφοντας τον άξονα μετάδοσης και το συγκρότημα γραναζιών. Μέσω του συμπλέκτη υπέρβασης, ο άξονας αποθήκευσης ενέργειας περιστρέφεται συγχρόνως, τεντώνοντας το ελατήριο κλεισίματος για να ολοκληρωθεί η αποθήκευση ενέργειας.
Μόλις φτάσει σε πλήρη αποθήκευση ενέργειας, η θήκη αποθήκευσης ενέργειας κλειδώνει με ασφάλεια τον κύλινδρο έκκεντρου και τον συμπλέκτη υπέρβασης αποσυνδέεται αυτόματα. Ταυτόχρονα, η πλάκα σύνδεσης αναστρέφει την ένδειξη αποθήκευσης ενέργειας, εμφανίζει την ένδειξη "αποθηκευμένη ενέργεια" και ο βοηθητικός διακόπτης διακόπτει την τροφοδοσία του κινητήρα. Σε αυτό σημείο, ο διακόπτης κυκλώματος εισέρχεται σε κατάσταση ετοιμότητας κλεισίματος, με σαφή και αξιόπιστη κατάσταση.
Το κλείσιμο μπορεί να επιτευχθεί πατώντας χειροκίνητα το κουμπί κλεισίματος ή ελέγχοντας εξ αποστάσεως τον ηλεκτρομαγνήτη κλεισίματος. Κατά την ενεργοποίηση, ο μηχανισμός αποθήκευσης ενέργειας απελευθερώνει το κλείδωμα του ποδιού και το προαποθηκευμένο ελατήριο κλεισίματος γρήγορα συσπάται, με αποτέλεσμα το έκκεντρο, ο άξονας αποθήκευσης ενέργειας και ο συμπλέκτης υπερχείλισης να κινούνται συγχρονισμένα.
Το έκκεντρο οδηγεί περαιτέρω τον μηχανισμό σύνδεσης, πιέζοντας τη μονωμένη ράβδο έλξης και μετακινώντας την επαφή προς το κλείσιμο θέση, συμπιέζοντας το ελατήριο του δίσκου επαφής και καθιερώνοντας τη σταθερή πίεση επαφής που απαιτείται για την ονομαστική ρεύμα αγωγιμότητας. Μετά το κλείσιμο, το πέλμα κλεισίματος κλειδώνει τον κύλινδρο του μηχανισμού, διατηρώντας την κλειστή θέση. το Η ένδειξη αποθήκευσης ενέργειας και ο βοηθητικός διακόπτης επαναφέρονται αυτόματα, συνδέοντας το κύκλωμα του κινητήρα. Με εξωτερικό τροφοδοτικό, εισέρχεται αμέσως σε κατάσταση αποθήκευσης εκ νέου ενέργειας, η ένδειξη κλεισίματος/ανοίγματος μεταβαίνει στο "κλειστή" κατάσταση και ο κύριος και οι βοηθητικοί διακόπτες ολοκληρώνουν τη σύγχρονη μεταγωγή.
Το ταξίδι μπορεί να ενεργοποιηθεί με τρεις τρόπους: χειροκίνητα μέσω του κουμπιού ταξιδιού, μέσω μιας εξωτερικής ηλεκτρικής μονάδας ταξιδιού ή μέσω μονάδα διακοπής υπερέντασης. Κατά την ενεργοποίηση, τα μάνδαλα κλεισίματος ξεκλειδώνουν, απελευθερώνοντας την κατάσταση ασφάλισης μεταξύ των μηχανισμό και τους κυλίνδρους.
Υπό τη συνδυασμένη δράση του ελατηρίου επαφής και του ελατηρίου ενεργοποίησης, οι κινούμενες και σταθερές επαφές μέσα ο θάλαμος διακόπτη κενού του σταθερού πόλου διαχωρίζεται γρήγορα και αξιόπιστα, επιτυγχάνοντας ρεύμα ή φορτίο σφάλματος τρέχουσα διακοπή. Στα τελευταία στάδια της δράσης ενεργοποίησης, το ενσωματωμένο υδραυλικό buffer απορροφά τα υπολείμματα ενέργεια πρόσκρουσης, περιορίζοντας την τελική θέση ενεργοποίησης, μειώνοντας τον θόρυβο και τη φθορά μηχανικής κρούσης και επεκτείνοντας την συνολική μηχανική διάρκεια ζωής του εξοπλισμού.
Μέθοδος και Διαστάσεις Εγκατάστασης
Το Usune ZN85C-40.5 υιοθετεί μια σταθερή πλευρική δομή εγκατάστασης, ειδικά σχεδιασμένη για τυπικούς εσωτερικούς χώρους διακοπτών υψηλής τάσης. Διαθέτει υψηλή συμβατότητα ντουλαπιού, βολική συναρμολόγηση, θέση σε λειτουργία και επακόλουθα συντήρηση και υποστηρίζει τρεις κύριες μεθόδους εγκατάστασης καλωδίωσης:
- Τύπος εξερχόμενου καλωδίου δεξιάς πλευράς
- Τύπος καλωδίου κορυφαίας εισόδου
- Τύπος εγκατάστασης σε εσοχή
Οι συνολικές διαστάσεις τηρούν αυστηρά τις προδιαγραφές που ταιριάζουν με τη συνολική μονάδα (βλ. Εικόνα 1 για λεπτομερή απόσταση οπών τοποθέτησης, συνολικό μήκος, πλάτος, ύψος και διαστάσεις σύνδεσης ζυγού), επιτρέποντας την τυποποιημένη αντικατάσταση και ενοποιημένη αντιστοίχιση ντουλαπιών, μειώνοντας το κόστος σχεδιασμού, τροποποίησης και εγκατάστασης από τον πελάτη.
Α: Ναι. Η ονομαστική τάση σχεδιασμού του προϊόντος είναι 40,5 kV, ικανοποιώντας πλήρως τις συμβατικές απαιτήσεις λειτουργίας σε εσωτερικούς χώρους συστημάτων ισχύος 33 kV. Έχει επαρκή περιθώρια μόνωσης και θραύσης και μπορεί να είναι με ασφάλεια και σταθερότητα εφαρμόζεται σε έργα 33kV εσωτερικών συσκευών διανομής σε βιομηχανικές και μεταλλευτικές επιχειρήσεις, σταθμούς ηλεκτροπαραγωγής και μικρές και μεσαίου μεγέθους υποσταθμούς.
Α: Αυτός ο διακόπτης κενού Vcb εσωτερικού χώρου 33 kV είναι εξοπλισμένος με ειδική χειροκίνητη λαβή αποθήκευσης ενέργειας. Όταν το η εξωτερική τροφοδοσία διακόπτεται ή ο κινητήρας αποτυγχάνει, ο χειριστής μπορεί να ολοκληρώσει χειροκίνητα το κλείσιμο και την ενέργεια λειτουργία αποθήκευσης μέσω της λαβής αποθήκευσης ενέργειας, επιτυγχάνοντας κανονική λειτουργία κλεισίματος και βελτιώνοντας σημαντικά ικανότητα λειτουργίας έκτακτης ανάγκης του εξοπλισμού σε συνθήκες διακοπής ρεύματος και συντήρησης.
Α: Αυτό το σταθερό μοντέλο με πλάγια τοποθέτηση έχει ισχυρότερη δομική ακαμψία και λιγότερο ακτινωτό χώρο εγκατάστασης, καθιστώντας το ευκολότερο να ταιριάζει με συμπαγείς διακόπτες. Προσφέρει επίσης υψηλότερη σταθερότητα υπό συχνή λειτουργία και κραδασμούς προϋποθέσεις. Η εγκατάσταση, η στερέωση και η επακόλουθη συντήρηση είναι απλούστερες, καθιστώντας το πιο κατάλληλο για βιομηχανική χρήση χρήστες, έργα μετασκευής και σενάρια αντικατάστασης μη πλήρως συρταριού με υψηλές απαιτήσεις για σταθερές και αξιόπιστη λειτουργία.
