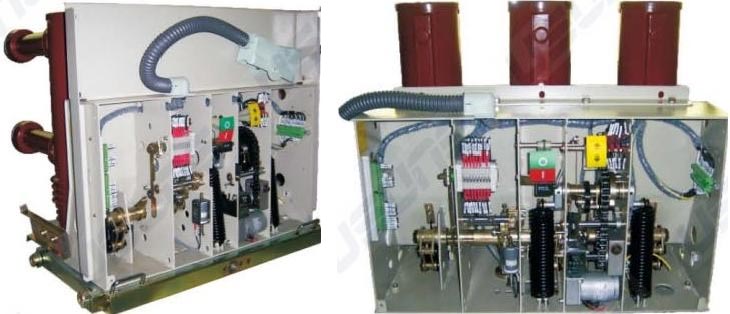

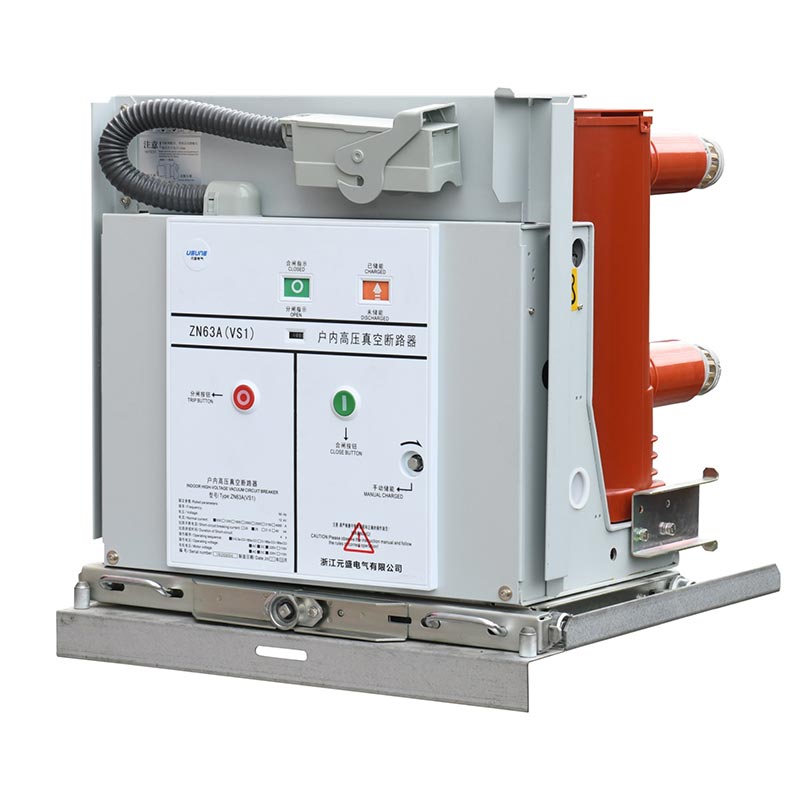

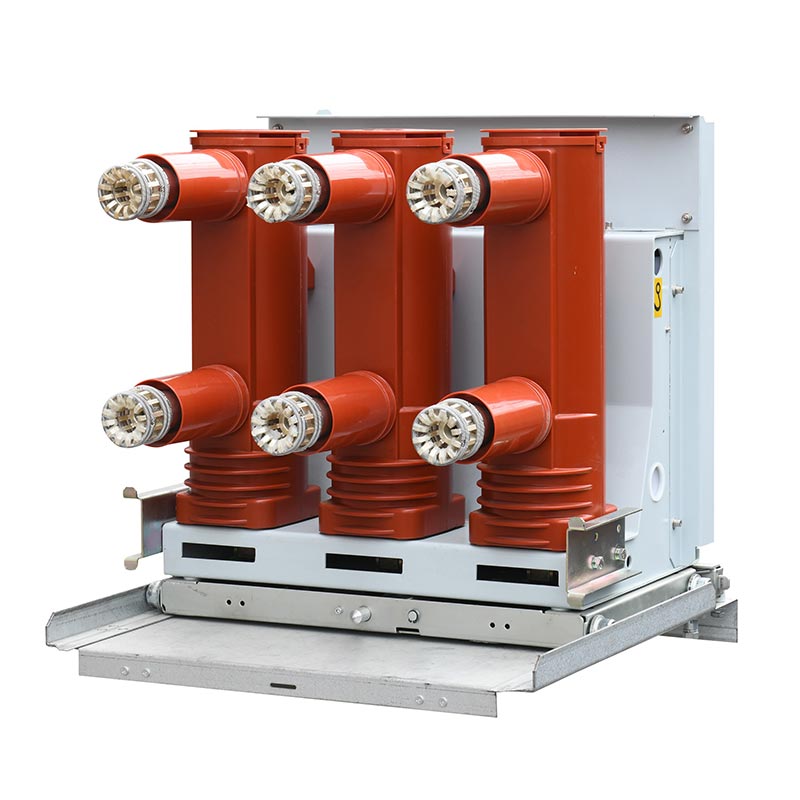

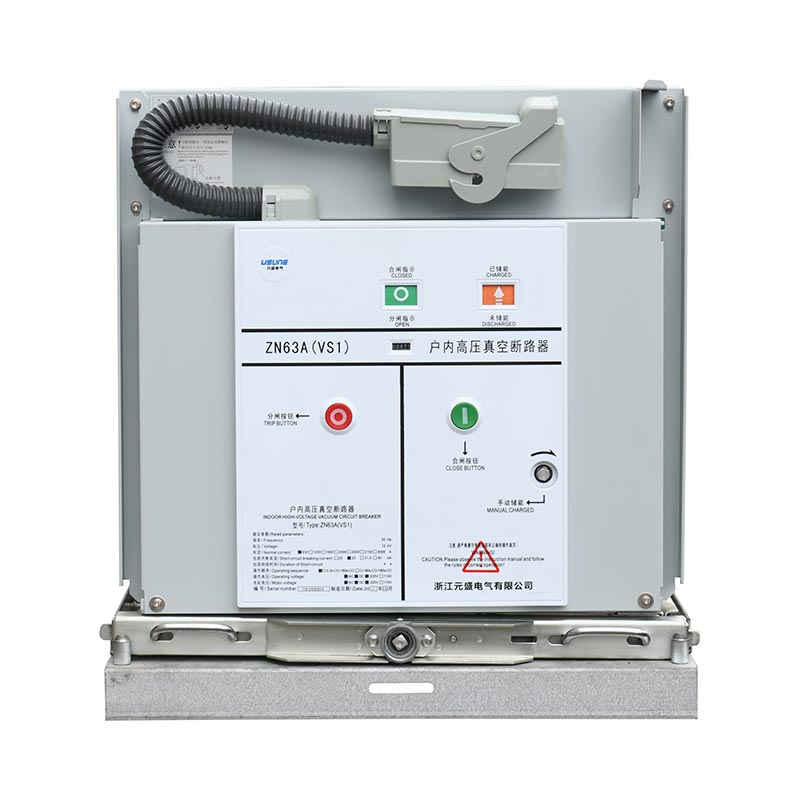

Διακόπτης κενού 24kv

Ο διακόπτης κενού 24 kV διαθέτει ενσωματωμένη διάταξη, υποστηρίζει χειροκίνητη και ηλεκτρική αποθήκευση ενέργειας και είναι εύκολο στη λειτουργία. Το κύριο κύκλωμα δεν απαιτεί πρόσθετη συντήρηση. Ο διακόπτης κενού είναι ενθυλακωμένος χρησιμοποιώντας APG τεχνολογία, παρέχοντας προστασία από τη ρύπανση και ερπυσμό, παρατείνοντας τη διάρκεια ζωής του και μειώνοντας τη συντήρηση κόστος. Ενσωματώνει έναν ολοκληρωμένο μηχανισμό διασύνδεσης κατά της κακής λειτουργίας για την εξασφάλιση εξοπλισμού και προσωπικού ασφάλεια. Ο θάλαμος πυρόσβεσης τόξου διατηρεί σταθερό κενό, με άνοιγμα ≤50ms και κλείσιμο ≤100ms, παρέχοντας γρήγορη ανταπόκριση. Είναι συμβατό με διάφορες δευτερεύουσες τάσεις ελέγχου για να καλύψει διαφορετικές απαιτήσεις τροφοδοσίας.

Ο διακόπτης κενού 24kV διατίθεται σε σταθερά και χειροκίνητα μοντέλα, συμβατό με διάφορους διακόπτες. Το ονομαστικό ρεύμα κυμαίνεται από 630A έως 4000A και το ρεύμα διακοπής βραχυκυκλώματος από 20kA έως 50kA. Με βάση την ευέλικτη επιλογή για τις ανάγκες των χρηστών επιτρέπει την προσαρμογή σε σενάρια συχνής λειτουργίας. Ως επαγγελματίας κατασκευαστής, η Usune αξιοποιεί ώριμες διαδικασίες παραγωγής, αυστηρός ποιοτικός έλεγχος και ολοκληρωμένη τεχνική υποστήριξη για την παροχή υψηλών επιδόσεων διακόπτες κενού σε παγκόσμιους χρήστες. Επιπλέον, αξιοποιώντας έμπειρους πόρους προμηθευτών, η Usune επιτυγχάνει αποτελεσματική συνεργασία της εφοδιαστικής αλυσίδας, διασφαλίζοντας την έγκαιρη παράδοση των προϊόντων και τη σταθερή ποιότητα.

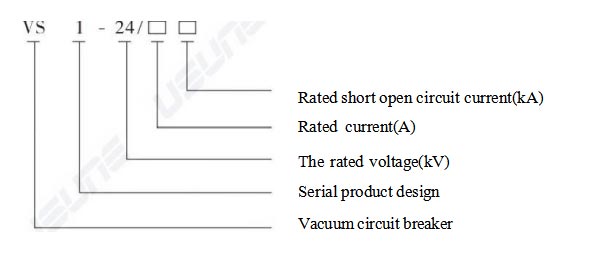

Μοντέλα νοήματος

Βασικές Τεχνικές Παράμετροι

1.Βασικές Ηλεκτρικές Παράμετροι

2. Βασικές δομικές παράμετροι

- Απόσταση επαφής: 13±1mm;
- Υπερταξίδι: 3,5±0,5 mm;
- Μέση ταχύτητα ανοίγματος: 0,9-1,2 m/s;
- Μέση ταχύτητα κλεισίματος: 0,5-0,8 m/s;
- Επιτρεπόμενο πάχος φθοράς κινούμενων και σταθερών επαφών: ≤3mm.
- Αντίσταση κύριου αγώγιμου κυκλώματος: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), εξασφαλίζοντας σταθερή αγωγιμότητα.

3. Παράμετροι Περιβαλλοντικής Προσαρμοστικότητας

Θερμοκρασία λειτουργίας: -15℃~+40℃; Ημερήσια σχετική υγρασία ≤95%, Μηνιαία σχετική υγρασία ≤90%; Υψόμετρο ≤1000μ (προσαρμόσιμο για ειδικά υψόμετρα). Σεισμική ένταση ≤8 μοίρες. Κατάλληλο για τοποθεσίες που δεν στάζουν νερό, εύφλεκτα και εκρηκτικά υλικά, διαβρωτικά αέρια και έντονες δονήσεις. προσαρμόσιμο στο κλίμα των περισσότερων περιοχών του Κίνα.

Ισχύοντα σενάρια

Ο διακόπτης κενού Usune 24kV, με την ανώτερη απόδοσή του, χρησιμοποιείται ευρέως στα ακόλουθα σενάρια: που καλύπτουν πολλούς τομείς όπως η ενέργεια, η βιομηχανία και οι υποδομές:

1. Σταθμοί ηλεκτροπαραγωγής και υποσταθμοί: Είναι ο βασικός εξοπλισμός ελέγχου και προστασίας για κυκλώματα διανομής ισχύος χρησιμοποιείται για τη διακοπή και το κλείσιμο των ρευμάτων κυκλώματος, προστατεύοντας κρίσιμο εξοπλισμό όπως μετασχηματιστές και ζυγούς από υπερφόρτωση και ζημιά βραχυκυκλώματος.
2. Βιομηχανικές Επιχειρήσεις: Κατάλληλο για συστήματα διανομής ηλεκτρικής ενέργειας υψηλής τάσης σε βιομηχανίες όπως η μεταλλουργία, χημική μηχανική, κατασκευή μηχανημάτων και κλωστοϋφαντουργικά προϊόντα, καλύπτοντας τις ανάγκες συχνών εκκινήσεων και παύσης λειτουργίας εξοπλισμός παραγωγής και μεγάλες διακυμάνσεις φορτίου.
3. Υποδομή: Χρησιμοποιείται για διανομή ισχύος υψηλής τάσης σε αστικές σιδηροδρομικές μεταφορές, πολυώροφα κτίρια και εμπορικά συγκροτήματα, εξασφαλίζοντας σταθερή τροφοδοσία και βελτιώνοντας την αξιοπιστία ισχύος.
4. Νέο Ενεργειακό Πεδίο: Κατάλληλο για υποστήριξη συστημάτων διανομής ενέργειας φωτοβολταϊκών σταθμών παραγωγής ενέργειας και αιολικής ενέργειας μονάδες, που διαθέτουν καλές δυνατότητες κατά των παρεμβολών και προσαρμόζονται στα χαρακτηριστικά φορτίου της νέας ενεργειακής ισχύος γενιά.

Μελέτη περίπτωσης εφαρμογής πραγματικού κόσμου

Μελέτη περίπτωσης: Έργο αναβάθμισης συστήματος διανομής ισχύος υψηλής τάσης σε μεγάλο βιομηχανικό χημικό πάρκο

1. Ιστορικό έργου

Οι υπάρχοντες διακόπτες κυκλώματος στο πάρκο υπέφεραν από ανεπαρκή αξιοπιστία και υψηλό κόστος συντήρησης, απαιτείται αναβάθμιση σε διακόπτες κενού 24 kV με υψηλή αξιοπιστία, χαμηλή συντήρηση και συμβατότητα με το διαβρωτικό χημικό περιβάλλον.

2. Λύση

Επιλέχθηκαν 32 χειροκίνητοι διακόπτες κυκλώματος Usune (1600A/31,5kA). Η δομή μόνωσης βελτιστοποιήθηκε για ενισχυμένη αντοχή στη διάβρωση. Παρασχέθηκαν οδηγίες εγκατάστασης και τεχνική εκπαίδευση για την έγκαιρη διασφάλιση παράδοση.

3. Αποτελέσματα Εφαρμογής

Ο εξοπλισμός λειτούργησε σταθερά και χωρίς βλάβη, μειώνοντας το κόστος συντήρησης κατά 60%. Ήταν συμβατό με υπάρχον εξοπλισμό διανομής, συντομεύοντας τον κύκλο κατασκευής. Το πάρκο έχει ορίσει την Usune ως μακροπρόθεσμο συνεργάτη.

Διασφάλιση Παραγωγής και Εφοδιαστικής Αλυσίδας

1. Διασφάλιση Παραγωγής

Η Usune διαθέτει ένα σύγχρονο εργοστάσιο, που τηρεί τα διεθνή και εγχώρια πρότυπα. Κάθε προϊόν υφίσταται αυστηρότητα εργοστασιακές δοκιμές και έχει καθιερωθεί ένα σύστημα ιχνηλασιμότητας ποιότητας πλήρους διαδικασίας.

2. Διασφάλιση Εφοδιαστικής Αλυσίδας

Μακροχρόνια συνεργασία με προμηθευτές υψηλής ποιότητας, με χρήση γνωστών εμπορικών σημάτων για βασικά εξαρτήματα και βελτιστοποιημένη προσφορά η διαχείριση της αλυσίδας διασφαλίζει την έγκαιρη παράδοση του προϊόντος.

3. Εξυπηρέτηση μετά την πώληση

Παρέχουμε καθοδήγηση εγκατάστασης, τεχνική εκπαίδευση και υπηρεσίες αντιμετώπισης προβλημάτων. Δωρεάν επισκευή και αντικατάσταση Τα ανταλλακτικά προσφέρονται κατά τη διάρκεια της περιόδου εγγύησης και παρέχεται τεχνική υποστήριξη εφ' όρου ζωής μετά την περίοδο της εγγύησης.

Οδηγίες διαμόρφωσης και παραγγελίας προϊόντος

1. Προαιρετικές διαμορφώσεις

- Μέθοδος Λειτουργίας: Εγχειρίδιο + Αποθήκευση ηλεκτρικής ενέργειας (Τυπική).
- Συσκευές προστασίας: Προαιρετικές συσκευές διακοπής υπερέντασης, χαμηλής τάσης/απώλειας τάσης.
- Συσκευές γείωσης: Προαιρετικές λύσεις γείωσης 650W, 800W, 1000W.
- Βοηθητικά εξαρτήματα: Προαιρετικά ρελέ κατά της άντλησης, ηλεκτρομαγνήτες κλειδώματος κ.λπ.

2. Πληροφορίες παραγγελίας Οι παραγγελίες πρέπει να προσδιορίζουν

Μοντέλο προϊόντος, μέθοδος εγκατάστασης και ποσότητα. ονομαστικές παράμετροι. προαιρετικές διαμορφώσεις. δευτερεύων έλεγχος τάση? ανταλλακτικά και ειδικές απαιτήσεις
