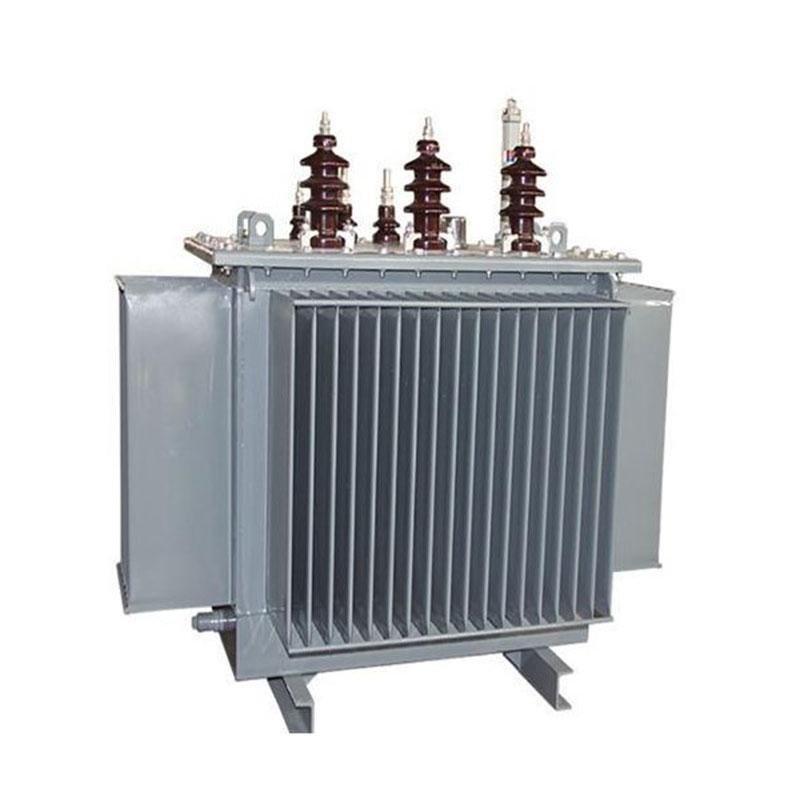

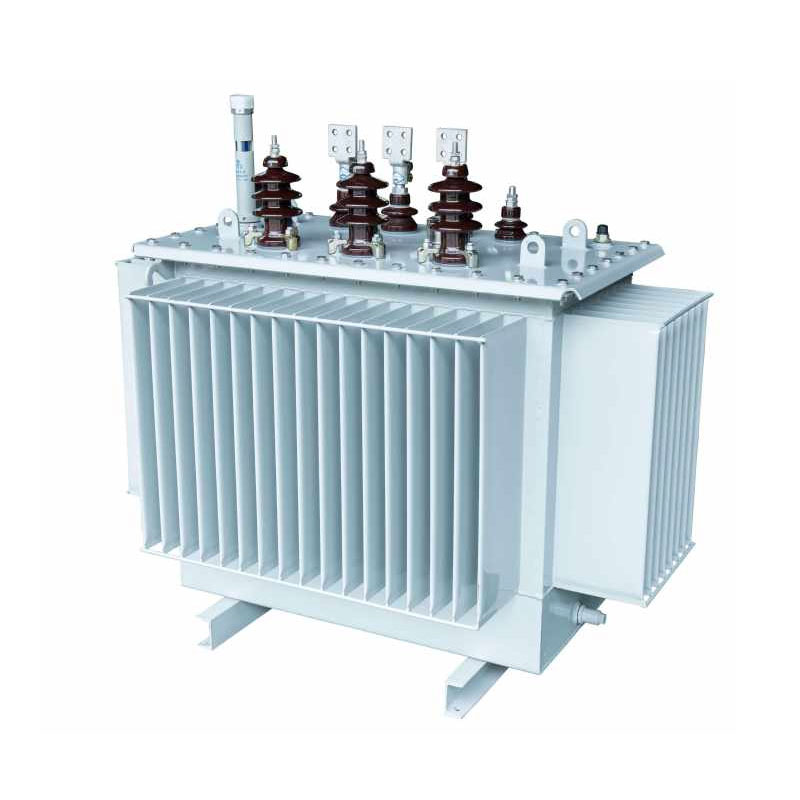

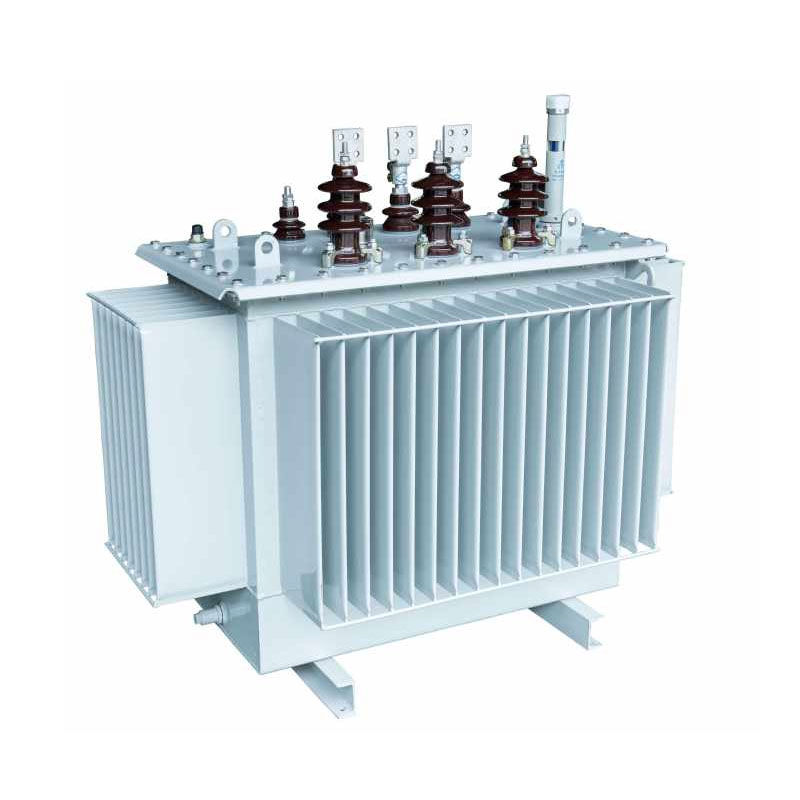

Τριφασικός μετασχηματιστής βυθισμένος σε λάδι 4000KVAT

Ο τριφασικός μετασχηματιστής πετρελαίου Usune 4000kVA καλύπτει τα τρία επίπεδα τάσης κύριας ροής 10kV, 20kV και 36kV, που αντιπροσωπεύει έναν αναβαθμισμένο, υψηλής απόδοσης, μετασχηματιστή διανομής εξοικονόμησης ενέργειας. Απομακρυνόμαστε από τα παραδοσιακά δομές πυρήνα στοιβαγμένης πλαστικοποίησης, υιοθετεί μια ισόπλευρη τριγωνική τρισδιάστατη διάταξη πυρήνα τυλιγμένης. Αυτός ο σχεδιασμός έχει ως αποτέλεσμα α διατομή πυρήνα στήλης που πλησιάζει έναν κύκλο, σφιχτή εφαρμογή περιέλιξης και ένα μαγνητικό κύκλωμα χωρίς κενά, βασικά επίλυση κοινών προβλημάτων που εντοπίζονται στους παραδοσιακούς μετασχηματιστές, όπως τριφασική ανισορροπία, υψηλές απώλειες λειτουργίας και υπερβολικός θόρυβος.

Υποστηριζόμενο από τυποποιημένες γραμμές παραγωγής και αυστηρά συστήματα ποιοτικού ελέγχου, το προϊόν προσφέρει ισχυρό περιβαλλοντικό περιβάλλον προσαρμοστικότητα και υψηλή λειτουργική σταθερότητα. Ικανοποιεί τις μακροπρόθεσμες, αξιόπιστες απαιτήσεις τροφοδοσίας του συγκροτήματος σενάρια—συμπεριλαμβανομένων αναβαθμίσεων δικτύου, βιομηχανικής παραγωγής και ενσωμάτωσης προκατασκευασμένων υποσταθμών—κατά την παράδοση εξαιρετικά οφέλη εξοικονόμησης ενέργειας και οικονομική αξία.

Βασικά δομικά χαρακτηριστικά και πλεονεκτήματα προϊόντος

1. Βελτιστοποιημένη δομή πυρήνα: Εξαιρετικά χαμηλές απώλειες και αθόρυβη λειτουργία

Ο πυρήνας είναι κατασκευασμένος από φύλλα πυριτίου με προσανατολισμό σε κόκκους υψηλής καθαρότητας, επεξεργασμένα με χρήση εισαγόμενου γερμανικού Georg εξοπλισμός εγκάρσιας τομής. Χρησιμοποιεί διαδικασία αρμολόγησης ακριβείας 45° και κυκλική διατομή πολλαπλών σταδίων δομή που σχηματίζεται από πλαστικοποίηση, μειώνοντας αποτελεσματικά τις απώλειες μαγνητικής διαρροής και υστέρησης. Το ισόπλευρο Η τριγωνική διάταξη διασφαλίζει ότι οι μαγνητικές διαδρομές και για τις τρεις φάσεις είναι ίσες και ελαχιστοποιημένες. Με εντελώς εξαλείφοντας τα κενά αέρα του μαγνητικού κυκλώματος, ο σχεδιασμός μειώνει σημαντικά τις απώλειες χωρίς φορτίο και τον θόρυβο λειτουργίας, καταστέλλει την παραγωγή τρίτης αρμονικής και επιτυγχάνει ακριβή ισορροπία ισχύος τριών φάσεων.

2. Σχεδιασμός ενισχυμένου πηνίου με ανώτερη αντοχή σε βραχυκύκλωμα και κρούση

Το πηνίο υψηλής τάσης χρησιμοποιεί κυλινδρικό σχέδιο περιέλιξης, ενώ το πηνίο χαμηλής τάσης υποστηρίζει και τα δύο κυλινδρικά και διεργασίες περιέλιξης φύλλου. Η βελτιστοποιημένη δομή πηνίου εξασφαλίζει μια ορθολογική κατανομή μαγνητικού κυκλώματος, ενισχύοντας σημαντικά την αντίσταση του μετασχηματιστή σε κρούσεις βραχυκυκλώματος και υπερφορτίσεις, με αποτέλεσμα αποτελεσματικά αποτροπή παραμόρφωσης του πηνίου ή αστοχίας εξοπλισμού που προκαλείται από διακυμάνσεις του δικτύου. Η δομή ομόκεντρης περιέλιξης βελτιώνει τη συνολική δομική σταθερότητα, εξασφαλίζοντας ασφαλή και σταθερή λειτουργία υπό συνθήκες μακροπρόθεσμου φορτίου.

3. Ανθεκτική στη διάβρωση κυματοειδές δοχείο σχεδιασμένο για σκληρές συνθήκες και μεγάλη διάρκεια ζωής

Η δεξαμενή κατασκευάζεται από χάλυβα ψυχρής έλασης υψηλής ακρίβειας χρησιμοποιώντας μια εξειδικευμένη παραγωγή κυματοειδούς δεξαμενής Georg γραμμή. Η επιφάνεια είναι επικαλυμμένη με ένα εξειδικευμένο αντιδιαβρωτικό φινίρισμα πετροχημικής ποιότητας που αντέχει στο λάδι και χημική διάβρωση, καθιστώντας το κατάλληλο για διάφορα σκληρά βιομηχανικά περιβάλλοντα λειτουργίας. Το ολοκληρωμένο Η κυματοειδές δομή παρέχει αποτελεσματική απαγωγή θερμότητας και φιλοξενεί αυτόματα τη θερμική διαστολή και συστολή του λαδιού του μετασχηματιστή. Επιπλέον, ο εσωτερικός σχεδιασμός που απομονώνεται από τον αέρα επιβραδύνει αποτελεσματικά τη γήρανση του το μονωτικό λάδι, επεκτείνοντας σημαντικά τη συνολική διάρκεια ζωής του εξοπλισμού.

4. Δομή μόνωσης κατηγορίας Α που εξασφαλίζει υψηλό συντελεστή λειτουργικής ασφάλειας

Ο τριφασικός μετασχηματιστής βυθισμένος σε λάδι 4000 kVA χρησιμοποιεί μια δομή μόνωσης Κατηγορίας Α σε όλους τους χώρους. Με υψηλή- και πηνία χαμηλής τάσης διατεταγμένα ομόκεντρα, το διάκενο μεταξύ των πηνίων χρησιμοποιεί ένα σχέδιο που συνδυάζει χιτώνια από χαρτόνι και μικρά κενά λαδιού για βελτιστοποίηση της εσωτερικής μόνωσης και των συστημάτων απαγωγής θερμότητας. Αυτό ενισχύει αποτελεσματικά την η μονωτική αντοχή του εξοπλισμού, εξαλείφει τα περιστατικά βλάβης της μόνωσης και εξασφαλίζει συνεχή, ασφαλή λειτουργία υπό συνθήκες ονομαστικού φορτίου και μέτριας υπερφόρτωσης.

Τύπος προϊόντος

Εξοικονόμηση Ενέργειας, Μείωση του Άνθρακα και Οικονομικά Οφέλη

Ο τριφασικός μετασχηματιστής βυθισμένου σε λάδι Usune 4000kVA διαθέτει εξαιρετική απόδοση εξοικονόμησης ενέργειας. Ετήσια λειτουργία Το κόστος και οι εκπομπές άνθρακα μπορούν να υπολογιστούν με ακρίβεια χρησιμοποιώντας τυπικούς τύπους βιομηχανίας, παρέχοντας υποστήριξη δεδομένων ενεργειακές αξιολογήσεις έργων και προϋπολογισμός κόστους:

1. Τύπος ετήσιου κόστους ηλεκτρικής ενέργειας: Ετήσιο κόστος ηλεκτρικής ενέργειας (CNY/έτος) = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος όρος Ποσοστό φορτίου)²] × 365 ημέρες × 24 ώρες × Τιμή ηλεκτρικής ενέργειας
2. Τύπος ετήσιων εκπομπών άνθρακα: Ετήσιες εκπομπές CO₂ = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος ρυθμός φορτίου)²] × 365 ημέρες × 24 ώρες × Συντελεστής εκπομπής άνθρακα (kg-CO₂/kWh)

Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές ίδιας χωρητικότητας, αυτό το προϊόν διαθέτει χαμηλότερες απώλειες χωρίς φορτίο και φορτίο. Σε σενάρια που απαιτούν μακροπρόθεσμη συνεχή λειτουργία —όπως η βιομηχανική παραγωγή και τα αστικά δίκτυα ηλεκτρικής ενέργειας— αποτελεσματικά μειώνει το κόστος ηλεκτρικής ενέργειας και μειώνει τις εκπομπές άνθρακα. Συμμορφώνεται πλήρως με τα πρότυπα εξοικονόμησης ενέργειας του δικτύου και το πράσινο απαιτήσεις βιομηχανικής παραγωγής, με εξαιρετικά οικονομικά και περιβαλλοντικά οφέλη.

Τεχνικές Παράμετροι

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S11

Σημείωση: Για μετασχηματιστές με ονομαστική χωρητικότητα 500 kVA και κάτω, η απώλεια φορτίου πάνω από τη ράμπα στον πίνακα είναι ισχύει για το Dyn11 ομάδα σύνδεσης και η απώλεια φορτίου κάτω από τη ράμπα ισχύει για την ομάδα σύνδεσης Yyn0.

Τριφασικός ol-εμβυθισμένος μετασχηματιστής διανομής σειράς 10kV S13

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S14

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Υποθέσεις Εφαρμογής Πρακτικής Μηχανικής

Περίπτωση 1: Έργο Διανομής Ενέργειας για Βιομηχανικό Πάρκο Κλωστοϋφαντουργίας

Ένας μεγάλος όμιλος κλωστοϋφαντουργικών προϊόντων στο Shandong λειτουργεί τις γραμμές παραγωγής του συνεχώς όλο το χρόνο, απαιτώντας εξαιρετικά υψηλές απαιτήσεις σταθερότητα τροφοδοσίας. Το έργο χρησιμοποιεί πολλαπλούς μετασχηματιστές Usune 4000kVA 10kV βυθισμένους σε λάδι για να χειριστεί το βασική κατανομή ισχύος του πάρκου. Από την έναρξη λειτουργίας, ο εξοπλισμός λειτουργεί ομαλά με χαμηλό θόρυβο και χαμηλό κατανάλωση ενέργειας. Έλυσε προηγούμενα ζητήματα, όπως αστάθεια τάσης τριών φάσεων και υψηλή κατανάλωση ενέργειας σχετίζεται με γήρανση μετασχηματιστών—μειώνοντας έτσι αποτελεσματικά την ετήσια ηλεκτρική ενέργεια και την O&M της επιχείρησης κοστίζει ενώ παράλληλα διασφαλίζεται σταθερή τροφοδοσία για τις γραμμές παραγωγής κλωστοϋφαντουργικών προϊόντων.

Περίπτωση 2: Έργο Στήριξης Αστικών Προκατασκευασμένων Υποσταθμών

Για ένα έργο αναβάθμισης του δικτύου ηλεκτρικής ενέργειας σε μια παράκτια πόλη στη νότια Κίνα, μετασχηματιστές Usune 4000kVA 20kV πετρελαίου επιλέχθηκαν για τον εξοπλισμό προκατασκευασμένων υποσταθμών. Διαθέτει συμπαγή δομή και ισχυρό περιβάλλον προσαρμοστικότητα, το προϊόν ταιριάζει τέλεια σε συμπαγείς αστικές διατάξεις και αντέχει την περίπλοκη λειτουργία σε εξωτερικούς χώρους προϋποθέσεις. Ο εξοπλισμός έχει λειτουργήσει με ασφάλεια για πάνω από δύο χρόνια χωρίς αρμονικές παρεμβολές και με σταθερό τάσης εξόδου, βελτιώνοντας σημαντικά την ποιότητα τροφοδοσίας για αστικές εμπορικές και οικιστικές περιοχές και διευκόλυνση της αποτελεσματικής υλοποίησης της αναβάθμισης του δικτύου της πόλης.

FAQ

Ε1: Ποιες ονομασίες τάσης και σενάρια εφαρμογής υποστηρίζει ο μετασχηματιστής βυθισμένος στο λάδι Usune 4000kVA;

Αυτό το προϊόν υποστηρίζει τρεις ονομασίες τάσης κύριας ροής—10kV, 20kV και 36kV—που καλύπτουν τυπικές αστικές και βιομηχανικές σενάρια διανομής ρεύματος. Είναι ιδιαίτερα κατάλληλο για αναβαθμίσεις αστικών και αγροτικών δικτύων και παροχή ρεύματος για βιομηχανικές και μεταλλευτικές επιχειρήσεις. Ενσωματώνεται άψογα με αρθρωτούς υποσταθμούς και προκατασκευασμένα κοντέινερ υποσταθμούς, επιδεικνύοντας εξαιρετική ευελιξία σε όλες τις εφαρμογές.

Ε2: Ποια είναι τα βασικά πλεονεκτήματα εξοικονόμησης ενέργειας αυτού του προϊόντος σε σύγκριση με τους παραδοσιακούς μετασχηματιστές;

Το προϊόν διαθέτει τρισδιάστατη ισόπλευρη τριγωνική δομή πυρήνα πληγής. το μαγνητικό κύκλωμα είναι χωρίς κενά, με το τριφασικές μαγνητικές διαδρομές είναι και οι μικρότερες και ίσες σε μήκος, γεγονός που μειώνει δραστικά το μη φορτίο και τη μαγνητική απώλειες διαρροής. Σε συνδυασμό με την κοπή φύλλου πυριτίου ακριβείας και μια βελτιστοποιημένη δομή πηνίου, ελαχιστοποιεί κατανάλωση ενέργειας και θόρυβος λειτουργίας. Η μακροχρόνια λειτουργία αποφέρει σημαντικές μειώσεις στο κόστος ηλεκτρικής ενέργειας και εκπομπές διοξειδίου του άνθρακα, που συμμορφώνονται πλήρως με τα πρότυπα του κρατικού δικτύου για την πράσινη ενεργειακή απόδοση.

Ε3: Πώς λειτουργεί ο τριφασικός μετασχηματιστής βυθισμένου σε λάδι 4000 kVA όσον αφορά την περιβαλλοντική προσαρμοστικότητα και διάρκεια ζωής;

Ο εξοπλισμός χρησιμοποιεί μόνωση κατηγορίας Α και βιομηχανικής ποιότητας αντιδιαβρωτικές επιστρώσεις, που του επιτρέπουν να αντέχει το λάδι μόλυνση, χημική διάβρωση και διακυμάνσεις θερμοκρασίας—καθιστώντας το κατάλληλο για διάφορες σκληρές λειτουργίες προϋποθέσεις. Η δεξαμενή κυματοειδούς λαδιού απομονώνει τη μονάδα από τον αέρα, καθυστερώντας αποτελεσματικά τη γήρανση του λαδιού μόνωσης και μείωση της συχνότητας αλλαγών λαδιών και συντήρησης. Υπό τυπικές συνθήκες λειτουργίας, ο μετασχηματιστής προσφέρει α μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης, εξασφαλίζοντας σταθερή απόδοση σε διαφορετικά περιβάλλοντα όπως το βιομηχανικό εγκαταστάσεις παραγωγής και υπαίθρια δίκτυα ηλεκτρικής ενέργειας.
