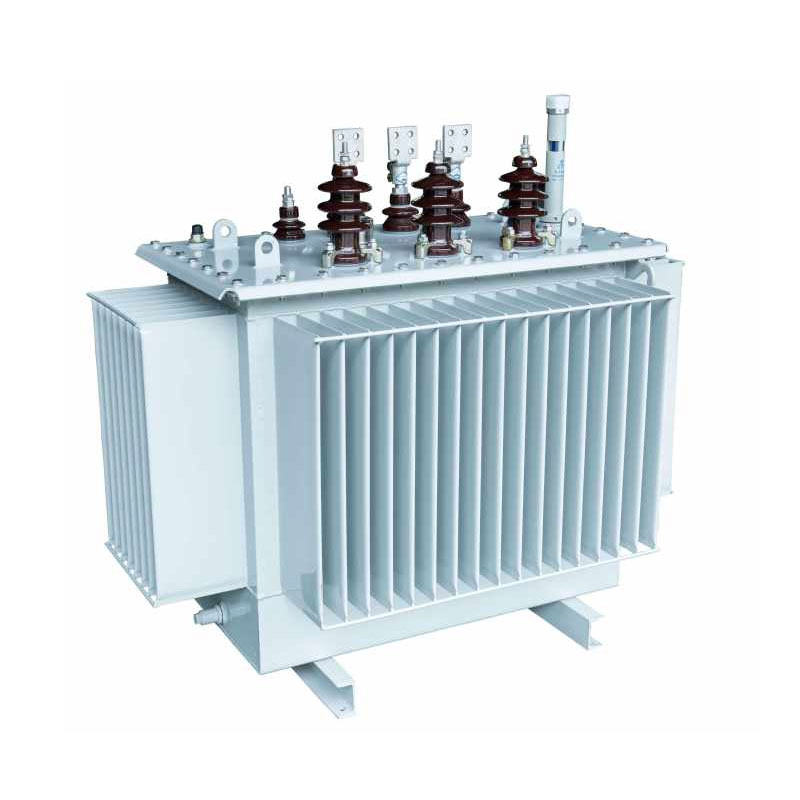

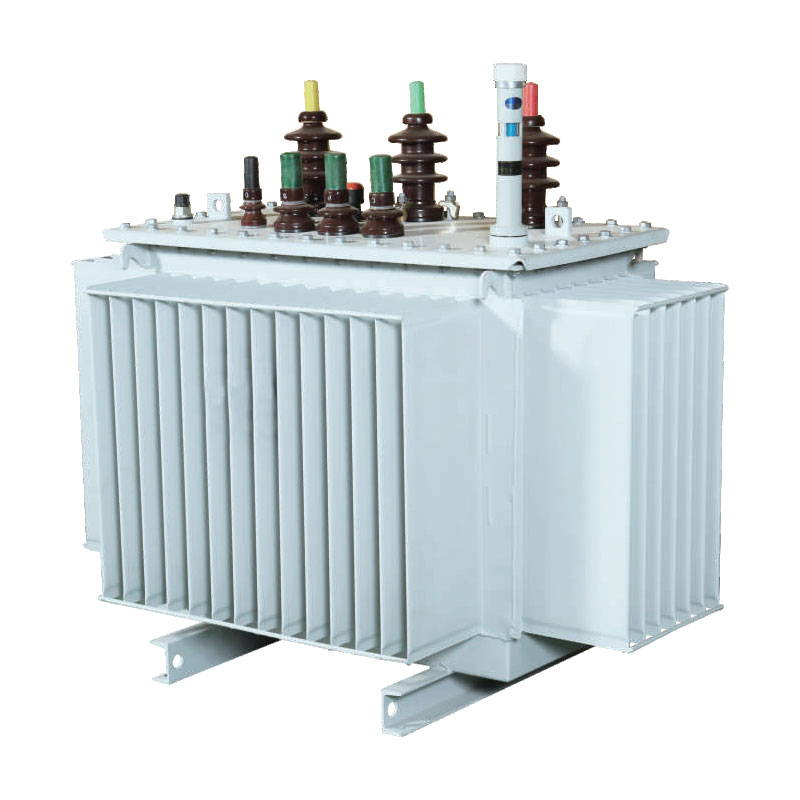

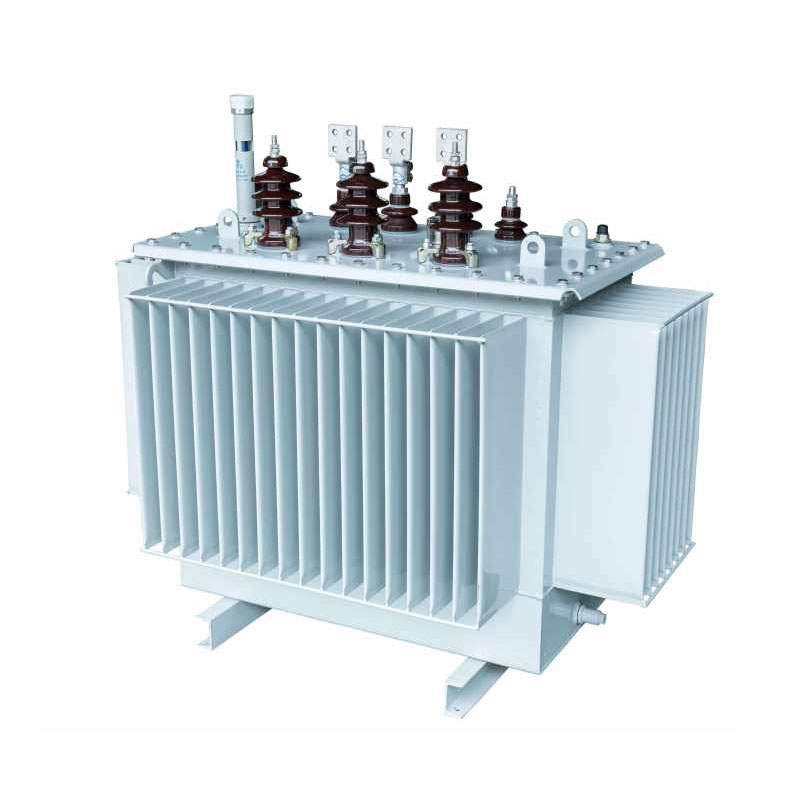

Μετασχηματιστής διανομής βυθισμένου σε λάδι 1600KVA

Ο μετασχηματιστής διανομής βυθισμένου σε λάδι Usune 1600kVA είναι βελτιστοποιημένος για την αντιμετώπιση κοινών προβλημάτων που συναντώνται στα παραδοσιακά μετασχηματιστές, όπως υψηλές απώλειες, υπερβολικός θόρυβος, τριφασική ανισορροπία και κακή περιβαλλοντική προσαρμοστικότητα. Ο πυρήνας χρησιμοποιεί μια τρισδιάστατη διάταξη πληγής που σχηματίζει ένα ισόπλευρο τρίγωνο. το μαγνητικό κύκλωμα είναι χωρίς κενά, με τρία ίσου μήκους μαγνητικές διαδρομές που ελαχιστοποιούνται σε απόσταση. Η διατομή του πυρήνα της στήλης προσεγγίζει σημαντικά το κυκλικό σχήμα βελτιώνοντας την απόδοση της μαγνητικής διαπερατότητας, μειώνοντας ουσιαστικά τις απώλειες χωρίς φορτίο και τον θόρυβο λειτουργίας, επιτυγχάνοντας ακριβή ισορροπία τριών φάσεων και μετριασμό των αρμονικών παρεμβολών.

Κατάλληλο για εφαρμογές τάσης 10kV, 20kV και 36kV, το προϊόν κατασκευάζεται με ακρίβεια σε τυποποιημένες εγκαταστάσεις και υποβάλλεται σε αυστηρές, ολοκληρωμένες δοκιμές. Διαθέτει σταθερή απόδοση, ισχυρή αντίσταση υπερφόρτωσης και υψηλή λειτουργική ασφάλεια, καθιστώντας το ιδανική επιλογή για ενσωμάτωση με προκατασκευασμένους ή αρθρωτούς υποσταθμούς και λύση για σύγχρονες αναβαθμίσεις έξυπνων δικτύων.

Βασικά δομικά χαρακτηριστικά

1. Σύστημα πυρήνα

Ο πυρήνας χρησιμοποιεί φύλλα πυριτίου με προσανατολισμό σε κόκκους υψηλής διαπερατότητας, χαμηλών απωλειών, επεξεργασμένα με χρήση εισαγόμενων West Γερμανικός εξοπλισμός εγκάρσιας κοπής Georg και τεχνική ματίσματος χωρίς ραφή 45°. Σχηματίζονται τα φύλλα πυριτίου χάλυβα σε μια δομή κυκλικής διατομής πολλαπλών βημάτων, εξαλείφοντας πλήρως τα κενά αέρα του μαγνητικού κυκλώματος και μειώνοντας απώλειες ροής διαρροής, μειώνοντας έτσι αποτελεσματικά τον θόρυβο λειτουργίας και την κατανάλωση ρεύματος χωρίς φορτίο. Ο συνολικός πυρήνας Η δομή είναι συμπαγής και σταθερή με υψηλή μαγνητική αντίσταση κορεσμού, εξασφαλίζοντας μακροπρόθεσμο, ομαλό εξοπλισμό λειτουργία.

2. Δομή περιελίξεων

Ο μετασχηματιστής διανομής βυθισμένου σε λάδι 1600 kVA χρησιμοποιεί ένα διαφοροποιημένο σχέδιο περιέλιξης: το τύλιγμα υψηλής τάσης διαθέτει κυλινδρική δομή, ενώ η περιέλιξη χαμηλής τάσης υποστηρίζει τόσο κυλινδρικό όσο και τύπου φύλλου διαμορφώσεις. Αυτός ο σχεδιασμός ενισχύει σημαντικά την αντίσταση του εξοπλισμού σε βραχυκυκλώματα και κεραυνούς χτυπήματα, αποτρέποντας την παραμόρφωση του πηνίου ή τη ζημιά που προκαλείται από υπερτάσεις ρεύματος. Η ομόκεντρη διάταξη των υψηλών- και τα πηνία χαμηλής τάσης βελτιστοποιούν την κατανομή του μαγνητικού κυκλώματος, εξασφαλίζοντας πιο ομοιόμορφη μετάδοση ισχύος και γενική βελτίωση της λειτουργικής αποτελεσματικότητας.

3. Δομή δεξαμενής

Η δεξαμενή κατασκευάζεται από χάλυβα ψυχρής έλασης υψηλής ακρίβειας χρησιμοποιώντας μια εξειδικευμένη γραμμή παραγωγής κυματοειδούς δεξαμενής. Η επιφάνειά του είναι φινιρισμένη με αντιδιαβρωτική επίστρωση πετροχημικής ποιότητας, προσφέροντας μακροχρόνια αντοχή στο λάδι και χημική διάβρωση, καθιστώντας το κατάλληλο για διάφορα σκληρά βιομηχανικά περιβάλλοντα. Η κυματοειδές δομή εξυπηρετεί α διπλού σκοπού: διευκολύνει την αποτελεσματική απαγωγή θερμότητας για τη σταθεροποίηση της αύξησης της θερμοκρασίας κατά τη λειτουργία πλήρους φορτίου ενώ επίσης φιλοξενεί τη θερμική διαστολή και συστολή του λαδιού του μετασχηματιστή. Η πλήρως σφραγισμένη δομή απομονώνει τη μονάδα από τον αέρα, επιβραδύνοντας τη γήρανση του μονωτικού λαδιού και επεκτείνοντας σημαντικά τη διάρκεια του εξοπλισμού διάρκεια ζωής.

4. Μονωτική Δομή

Η μονάδα χρησιμοποιεί σύστημα μόνωσης κατηγορίας Α, που χαρακτηρίζεται από υψηλή διηλεκτρική αντοχή και εξαιρετική αντοχή σε υψηλές θερμοκρασίες. Με τα πηνία υψηλής και χαμηλής τάσης διατεταγμένα ομόκεντρα, το διάκενο μεταξύ των πηνίων χρησιμοποιεί μια σύνθετη δομή—συνδυάζοντας επένδυση χάρτινων σωλήνων με μικρά κενά λαδιού—για βελτιστοποίηση του εσωτερικού διάταξη μόνωσης και εξάλειψη της μόνωσης "νεκρές ζώνες." Αυτό ενισχύει αποτελεσματικά την ικανότητα αντοχής στην τάση και σταθερότητα μόνωσης, αποτρέποντας τη διηλεκτρική βλάβη και σφάλματα εκκένωσης, εξασφαλίζοντας έτσι ασφαλή και αξιόπιστη μακροχρόνια λειτουργία.

Τύπος προϊόντος

Οικονομικά Οφέλη και Εξοικονόμηση Ενέργειας/Μείωση Εκπομπών

Ο μετασχηματιστής διανομής βυθισμένου σε λάδι Usune 1600 kVA προσφέρει εξαιρετική απόδοση εξοικονόμησης ενέργειας, μειώνοντας σημαντικά το ετήσιο κόστος ηλεκτρικής ενέργειας και τις εκπομπές άνθρακα για τους χρήστες. Οι ακόλουθοι βασικοί τύποι επιτρέπουν τον ακριβή ποσοτικό προσδιορισμό της λειτουργικής αξίας του εξοπλισμού:
1. Τύπος ετήσιου κόστους ηλεκτρικής ενέργειας: Ετήσιο κόστος (CNY/έτος) = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος Συντελεστής Φορτίου)²] × 365 ημέρες × 24 ώρες × Τιμή ηλεκτρικής ενέργειας
2. Τύπος εκπομπής άνθρακα: Ετήσιες εκπομπές CO₂ = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος Συντελεστής Φορτίου)²] × 365 ημέρες × 24 ώρες × Συντελεστής Εκπομπών άνθρακα (kg-CO2/kWh)
Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές των ίδιων προδιαγραφών, αυτό το προϊόν παρουσιάζει χαμηλότερες απώλειες χωρίς φορτίο και φορτίο. Κάτω από τυπικές βιομηχανικές συνθήκες λειτουργίας με μέσο συντελεστή φορτίου 60%, αυτή η μονάδα επιτυγχάνει σημαντική εξοικονόμηση ηλεκτρικής ενέργειας, μειώνοντας άμεσα το εταιρικό κόστος ενέργειας και μειώνοντας τις εκπομπές άνθρακα. Εναρμονίζεται με τις απαιτήσεις της πολιτικής "Dual Carbon", δημιουργώντας τόσο οικονομική όσο και περιβαλλοντική αξία για τους χρήστες.

Τεχνικές Παράμετροι

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S11

Σημείωση: Για μετασχηματιστές με ονομαστική χωρητικότητα 500 kVA και κάτω, η απώλεια φορτίου πάνω από τη ράμπα στον πίνακα είναι ισχύει για το Dyn11 ομάδα σύνδεσης και η απώλεια φορτίου κάτω από τη ράμπα ισχύει για την ομάδα σύνδεσης Yyn0.

Τριφασικός ol-εμβυθισμένος μετασχηματιστής διανομής σειράς 10kV S13

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S14

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Περίπτωση εφαρμογής πραγματικού κόσμου

Ως επαγγελματίας και αξιόπιστος προμηθευτής εξοπλισμού ισχύος, ο μετασχηματιστής διανομής 1600kVA 10kV της Usune ήταν αναπτύχθηκε με επιτυχία σε ένα έργο ανακαίνισης δικτύων αστικού-αγροτικού δικτύου στην πόλη Donghai, Lufeng, Guangdong. Η εγκατάσταση έλυσε αποτελεσματικά τοπικά ζητήματα σχετικά με την ανεπαρκή ισχύ και την ασταθή τροφοδοσία.

Πριν από την αναβάθμιση, ο παραδοσιακός εξοπλισμός διανομής της περιοχής δεν είχε επαρκή χωρητικότητα. κατά τη διάρκεια της αιχμής του καλοκαιριού Η ζήτηση, θέματα όπως οι πτώσεις τάσης και τα ταξίδια που προκαλούνται από υπερφόρτωση ήταν κοινά, επηρεάζοντας σοβαρά την ηλεκτρική ενέργεια των κατοικιών μικρών και πολύ μικρών επιχειρήσεων. Το 2026, το τοπικό γραφείο τροφοδοσίας ξεκίνησε μια αναβάθμιση του δικτύου έργο. Μετά από μια πολυδιάστατη σύγκριση της απόδοσης του προϊόντος, των δυνατοτήτων εξοικονόμησης ενέργειας και της λειτουργικότητας σταθερότητας, επέλεξαν τον υψηλής απόδοσης μετασχηματιστή διανομής βυθισμένου στο λάδι της Usune.

Το έργο χρησιμοποίησε ένα μοντέλο εγκατάστασης προκατασκευασμένου υποσταθμού. Μόλις τεθεί σε λειτουργία, ο εξοπλισμός-χαρακτηρίζεται από χαμηλές απώλειες, χαμηλός θόρυβος και εξαιρετική ισορροπία τριών φάσεων—εξάλειψε αποτελεσματικά τα σημεία συμφόρησης στην παροχή ρεύματος της περιοχής. Η μονάδα λειτουργεί σταθερά κάτω από καλοκαιρινές συνθήκες υψηλής θερμοκρασίας και υψηλού φορτίου χωρίς ασυνήθιστο θόρυβο ή αρμονικές παρεμβολές. Τα δεδομένα μέτρησης δείχνουν ότι οι απώλειες εξοπλισμού είναι πολύ χαμηλότερες από αυτές των τυπικών μετασχηματιστών που συναντώνται εθνικά σημεία αναφοράς· Το ετήσιο κόστος ηλεκτρικής ενέργειας του δικτύου μειώθηκε πάνω από 18%, συνοδευόμενο από μείωση των εκπομπών άνθρακα. Αυτή η σταθερή παροχή ρεύματος εξασφαλίζει αξιόπιστη ηλεκτρική ενέργεια για τους κατοίκους και συνεχή παραγωγή για τοπική επεξεργασία επιχειρήσεις, καθιερώνοντας το έργο ως σημείο αναφοράς για ανακαινίσεις δικτύου εξοικονόμησης ενέργειας στο ανατολικό Γκουανγκντόνγκ.

FAQ

Ε1: Για ποια σενάρια είναι κατάλληλος ο μετασχηματιστής διανομής βυθισμένου σε λάδι Usune 1600kVA;

Η σειρά προϊόντων καλύπτει επίπεδα τάσης 10kV, 20kV και 36kV, προσφέροντας εξαιρετική προσαρμοστικότητα. Είναι πρωτίστως χρησιμοποιείται για αναβαθμίσεις δικτύων αστικού-αγροτικού δικτύου, διανομή ηλεκτρικής ενέργειας για βιομηχανικές και μεταλλευτικές επιχειρήσεις και εγκατάσταση σε σκληρά βιομηχανικά περιβάλλοντα, όπως μονάδες επεξεργασίας χημικών και τροφίμων. Είναι συμβατό με προκατασκευασμένα περιβλήματα και συνδυασμένους υποσταθμούς και ανταποκρίνεται στις απαιτήσεις παροχής υψηλής ισχύος σεναρίων όπως η μηχανική σηράγγων έργα και μεγάλα εμπορικά συγκροτήματα.

Ε2: Ποια είναι τα βασικά πλεονεκτήματα αυτού του μετασχηματιστή σε σύγκριση με τα παραδοσιακά προϊόντα;

Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές ίδιας χωρητικότητας, αυτό το προϊόν προσφέρει τέσσερα βασικά πλεονεκτήματα: πρώτον, το 3D Ο σχεδιασμός του πυρήνα τυλιγμένου με μαγνητικό κύκλωμα χωρίς κενά έχει ως αποτέλεσμα χαμηλότερες απώλειες και μειωμένο θόρυβο. δεύτερον, το βελτιστοποιημένο Το πηνίο και η μονωτική δομή παρέχουν ανώτερη αντίσταση βραχυκυκλώματος και ενισχυμένη λειτουργική ασφάλεια. τρίτον, το βιομηχανικής ποιότητας, ανθεκτική στη διάβρωση δεξαμενή κυματοειδούς λαδιού είναι κατάλληλη για σκληρές συνθήκες λειτουργίας και εξασφαλίζει μεγαλύτερη διάρκεια ζωής · και τέταρτον, η ακριβής εξισορρόπηση τριών φάσεων καταστέλλει τις αρμονικές τρίτης τάξης, διασφαλίζοντας περισσότερα σταθερή ποιότητα τροφοδοσίας.

Ε3: Ποια είναι η διάρκεια ζωής και το μακροπρόθεσμο κόστος συντήρησης του μετασχηματιστή διανομής βυθισμένου σε λάδι 1600 kVA;

Ο εξοπλισμός διαθέτει μια πλήρως σφραγισμένη δομή δεξαμενής λαδιού που απομονώνει τη μονάδα από τον αέρα, καθυστερώντας έτσι τη γήρανση του μονωτικού λαδιού και επιτρέποντας διάρκεια ζωής άνω των 20 ετών. Με ώριμο, αξιόπιστο σχέδιο και εξαιρετικά χαμηλό ποσοστό αστοχίας, η μονάδα δεν απαιτεί συχνή συντήρηση—μόνο περιοδικούς ελέγχους της στάθμης λαδιού και της λειτουργίας απαιτείται θόρυβος. Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές, μειώνει σημαντικά το κόστος εργασίας και υλικού που σχετίζεται με λειτουργία και συντήρηση, προσφέροντας ανώτερη οικονομική αποδοτικότητα σε όλο τον κύκλο ζωής του.
